1 Präsentation I-Net Verteiler-Boxen für Hutschienenmontage Mai 2009

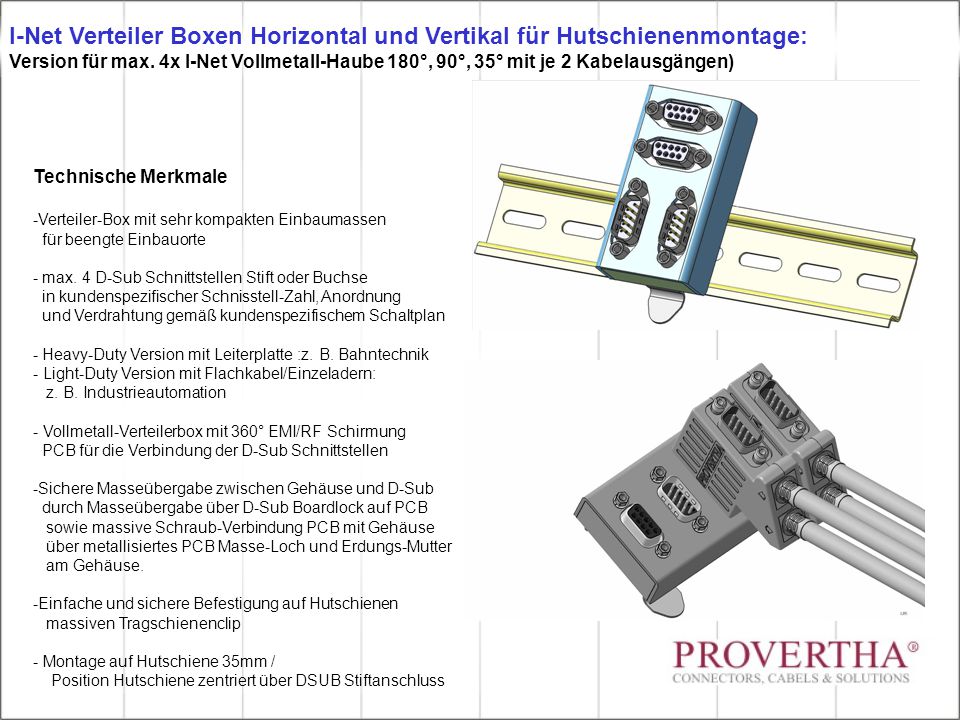

2 Technische Merkmale -Verteiler-Box mit sehr kompakten Einbaumassen für beengte Einbauorte - max. 4 D-Sub Schnittstellen Stift oder Buchse in kundenspezifischer Schnisstell-Zahl, Anordnung und Verdrahtung gemäß kundenspezifischem Schaltplan - Heavy-Duty Version mit Leiterplatte :z. B. Bahntechnik - Light-Duty Version mit Flachkabel/Einzeladern: z. B. Industrieautomation - Vollmetall-Verteilerbox mit 360° EMI/RF Schirmung PCB für die Verbindung der D-Sub Schnittstellen -Sichere Masseübergabe zwischen Gehäuse und D-Sub durch Masseübergabe über D-Sub Boardlock auf PCB sowie massive Schraub-Verbindung PCB mit Gehäuse über metallisiertes PCB Masse-Loch und Erdungs-Mutter am Gehäuse. -Einfache und sichere Befestigung auf Hutschienen massiven Tragschienenclip - Montage auf Hutschiene 35mm / Position Hutschiene zentriert über DSUB Stiftanschluss I-Net Verteiler Boxen Horizontal und Vertikal für Hutschienenmontage: Version für max. 4x I-Net Vollmetall-Haube 180°, 90°, 35° mit je 2 Kabelausgängen)

3 Montagezustand incl. I-NET Vollmetall-Haube 35° I-Net Verteiler Box für Hutschienenmontage: Version für CAN-Applikation: 4xI-Net Vollmetall-Haube 35° mit 2 Kabelausgängen an CAN D-Sub Stift Schnittstelle (vertikal) oder D-Sub Vollmetall-Hauben

4 I-Net Verteiler Box Horizontal für Hutschienenmontage: Version für 4x I-Net Vollmetall-Haube 180°, 90°, 35° mit je 2 Kabelausgängen)

5 Hauptabmessungen Gehäuse 77,5 x 39,0 x 18,5 (22,3 incl. Gewindebolzen) I-Net Verteiler Box Vertikal für Hutschienenmontage: Version für 4x I-Net Vollmetall-Haube 180°, 90°, 35° mit je 2 Kabelausgängen)

6 I-Net Verteiler Box Vertikal für Hutschienenmontage: Version für 4x I-Net Vollmetall-Haube 180°, 90°, 35° mit je 2 Kabelausgängen)

7 Hauptabmessungen Gehäuse 77,5 x 39,0 x 18,5 (22,3 incl. Gewindebolzen) I-Net Verteiler Box Vertikal für Hutschienenmontage: Version für 4x I-Net Vollmetall-Haube 180°, 90°, 35° mit je 2 Kabelausgängen)

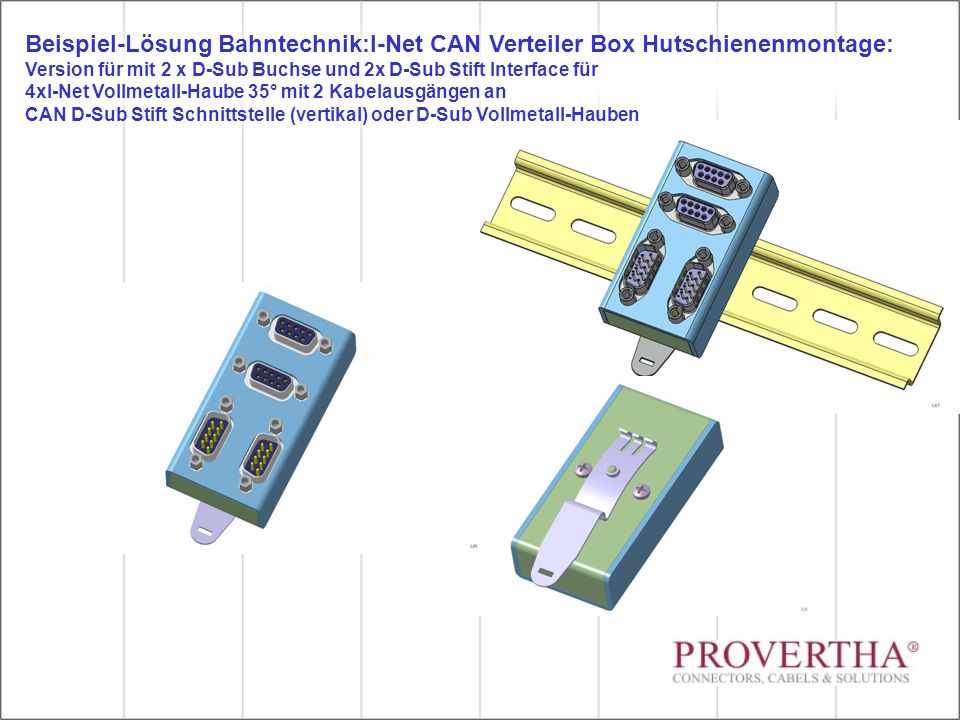

8 Beispiel-Lösung Bahntechnik:I-Net CAN Verteiler Box Hutschienenmontage: Version für mit 2 x D-Sub Buchse und 2x D-Sub Stift Interface für 4xI-Net Vollmetall-Haube 35° mit 2 Kabelausgängen an CAN D-Sub Stift Schnittstelle (vertikal) oder D-Sub Vollmetall-Hauben

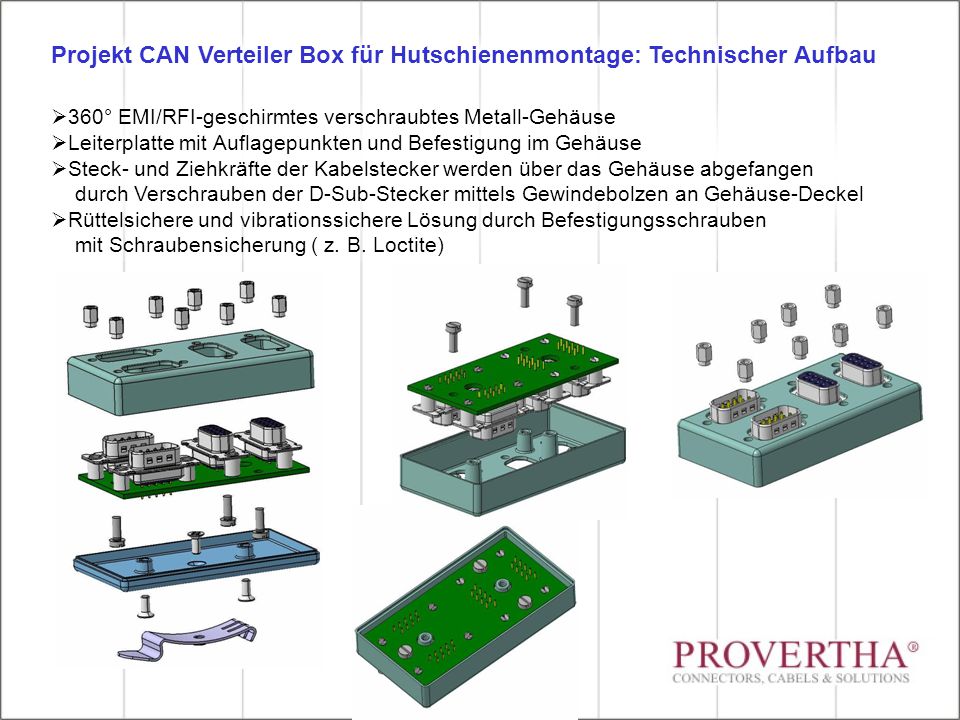

9  360° EMI/RFI-geschirmtes verschraubtes Metall-Gehäuse  Leiterplatte mit Auflagepunkten und Befestigung im Gehäuse  Steck- und Ziehkräfte der Kabelstecker werden über das Gehäuse abgefangen durch Verschrauben der D-Sub-Stecker mittels Gewindebolzen an Gehäuse-Deckel  Rüttelsichere und vibrationssichere Lösung durch Befestigungsschrauben mit Schraubensicherung ( z. B. Loctite) Projekt CAN Verteiler Box für Hutschienenmontage: Technischer Aufbau

10 Beispiel für kundenspezifische Bahntechnik- Lösung mit bestückter Leiterplatte (Abmessungen Rohplatine 77 x 35 x 1,6)  Leiterplatte nach Bestückung mit Isolationslack versehen Projekt CAN Verteiler Box für Hutschienenmontage:Leiterplatte bestückt
