1 © A. Spillner Systematisches Testen in der Software-Entwicklung Prof. Dr. Andreas Spillner Institut für Informatik und Automation Hochschule Bremen Neustadtswall.

Ähnliche Präsentationen


Präsentation zum Thema: "1 © A. Spillner Systematisches Testen in der Software-Entwicklung Prof. Dr. Andreas Spillner Institut für Informatik und Automation Hochschule Bremen Neustadtswall."—  Präsentation transkript:

1 1 © A. Spillner Systematisches Testen in der Software-Entwicklung Prof. Dr. Andreas Spillner Institut für Informatik und Automation Hochschule Bremen Neustadtswall 30, Bremen (FAX)

2 2 © A. Spillner Zum Einstieg Ein Programm ist zu testen, das 3 ganzzahlige Werte einliest und als Längen eines Dreiecks interpretiert. Das Programm gibt eine Meldung aus, ob es sich um ein ungleichseitiges, gleichschenkliges oder gleichseitiges Dreieck handelt. Meine Tests:

3 3 © A. Spillner ad hoc - Test Tester … es läuft! … gestern den wirklich allerletzten Fehler gefunden!

4 4 © A. Spillner Qualitätssicherungsmaßnahmen konstruktive Qualitätssicherung Einsatz von Methoden und Techniken zur Fehlervermeidung, vorbeugende Qualitätssicherung –Einhaltung von Standards und Richtlinien –ingenieurgemäße Software-Entwicklung (Software-Lebenszyklus-Modell) –einheitliche Dokumentenerstellung –… analytische Qualitätssicherung Einsatz von Methoden und Techniken zur Fehlererkennung, prüfende Qualitätssicherung –Prüf- und Kontrollmaßnahmen –Analyse- und Testverfahren –…

5 5 © A. Spillner weitere Begriffsdefinitionen Test, Analyse gezielte Suche nach Fehlern (in sämtlichen Dokumenten der Software-Entwicklung) Fehlerlokalisierung (Debugging) Behebung der gefundenen Fehler Verifikation (mathematischer) Beweis der Korrektheit (auf Grundlage einer formalen Spezifikation) Validation Überprüfung einer allgemeinen Aussage (z.B. Prüfung der Kundenanforderungen)

6 6 © A. Spillner Statische Prüfverfahren Nachweisverfahren der Eigenschaften der Software oder des Dokuments Prüfling wird nicht ausgeführt erkannt werden nicht nur fehlerhaftes Verhalten sondern auch Fehlerursachen Korrektheit des Prüflings (bzgl. seiner Spezifikation) wird nicht bewiesen auf sämtliche Dokumente anwendbar

7 7 © A. Spillner Statische manuelle Prüfverfahren Review-Techniken, allgemeine Inspektionstechnik [Fagan 1976] Diese Technik ist seit Jahren bewährt erfolgreich, weil typischerweise ca. 80 % der Fehler kurz nach der Entstehung gefunden werden ( Quelle: IEEE Software July 1996, p.99) Kernpunkte Klassifikation der Fehler nach Art und Schwere Auswertung von Statistiken, um häufige Fehler zu erkennen (und zukünftig zu vermeiden) Einrichten von Checkpoints entlang eines Entwicklungspfads. Ein Checkpoint korrespondiert mit der Fertigstellung eines (Teil-)Produkts/ Dokuments. Für jeden Checkpoint werden Kriterien entwickelt, die eine Entscheidung erlauben, ob die Prüfung bestanden wurde. Fangan, M.E.: Design and Code Inspections to Reduce Errors in Program Development. IBM Systems Journal, 15(3), 1976

8 8 © A. Spillner Beteiligte Personen Moderator - bereitet die Inspektion vor und führt den Vorsitz Autor ca. zwei weitere Personen Ablauf 1.Der Autor versorgt vorher alle Teilnehmer mit Kopien des Dokuments und ggf. weiterem Material. 2.Die Teilnehmer bereiten sich vor, ggf. nicht nur ihre Erfahrung einsetzend, sondern auch Inspektions-Richtlinien, die die Erfahrung der Firma widerspiegeln, wo Fehler häufig auftreten. 3.Die eigentliche Inspektion findet statt. Eine vom Moderator benannte Person geht das Dokument durch, die Teilnehmer weisen auf (mögliche) Fehler hin. Der Moderator klassifiziert sie nach Schwere und Art und notiert sie. Er sorgt dafür, daß sich die Gruppe nicht in Diskussionen über Lösungen u.a. verliert, um Zeit zu sparen. 4.Nach der Inspektion verfaßt der Moderator den Inspektionsbericht, der für den Autor (Analytiker, Designer, Programmierer...) die Basis für Korrekturen darstellt. Fagan Inspektion

9 9 © A. Spillner Das Prüfobjekt soll in seiner Größe so bemessen sein, daß nicht mehr als zwei Stunden für das Review notwendig sind. Der Moderator ist dafür verantwortlich, daß alle gefundenen Punkte wirklich korrigiert werden. Wenn die Nacharbeit mehr als ca. 5% beträgt, soll das Prüfobjekt einer Re-Inspektion unterzogen werden. Die gefundenen Fehler dienen der Organisation, die Inspektions- Richtlinien zu verbessern. Positive Nebeneffekte Verbreitung von Wissen und Verständnis im Team dadurch leichtere Übernahme der Aufgabe, falls der Autor das Team verläßt (Beförderung, anderes Projekt) Erhöhung der Verantwortlichkeit des Teams, ohne sie dem Autor zu nehmen besserer Team-Geist (falls gut gemanaged!) Fagan Inspektion

10 10 © A. Spillner Statische werkzeuggestützte Prüfverfahren schnell und kostengünstig durchführbar mit Analysatoren (Werkzeuge) meist beschränktes Spektrum der auswertbaren Eigenschaften (bei Quellcodeanalyse sprachabhängig) gut dokumentiert und reproduzierbar Ergebnisse in Form von –Listen –Metriken –Graphiken

11 11 © A. Spillner Statische werkzeuggestützte Prüfverfahren Analyse des Programmtextes (oder der formalen Spezifikation) Überprüfung der Einhaltung von Standards und Programmierrichtlinien (z.B. Schachtelungstiefe von Abfragen, Umfang der Module) Anomalieaufdeckung (z.B. nicht initialisierte Variablen, Nichtbenutzung von Werten, unerreichbarer Programmtext, Endlosschleifen)

12 12 © A. Spillner Beispiel - Datenflußanomalie Anomalieaufdeckung Analyse des Gebrauchs einzelner Variablen: definiert (d), referenziert (r), undefiniert (u) … VAR Hilf: INTEGER; BEGIN IF Min > Max THEN Max := Hilf;dd-Anomalie von Max Max := Min;ur- und du-Anomalie Hilf := Min;von Hilf END;

13 13 © A. Spillner Beispiel - Metrik von McCabe Analyse des Programmtextes Ermittlung von Metriken z.B. McCabe - zyklomatische Zahl (Programmtext in Kontrollflußgraphen überführt) v(G) = e - n + 2p v(G) - zyklomatische Zahl des Graphen G e - Anzahl der Kanten des Kontrollflußgraphen n - Anzahl der Knoten des Kontrollflußgraphen p - Anzahl der verbundenen Komponenten (wenn Programm aus Unterprogrammen besteht)

14 14 © A. Spillner Beispiel - Metrik von McCabe Berechnung der Metrik e (Kanten) = 8 n (Knoten) = 7 p (Teile) = 1 v(G) = 8-7+2*1= 3 zyklomatische Zahl = 3 (Anzahl der unabhängigen Pfade im Programmstück) Kontrollflußgraph (G) n 1 n 2 n 3 n 5 n 4 … … Knoten Kontrollfluß Programmstück … IF a>b THEN IF b>c THEN p(a,b) ELSE p(b,c); print(a,b,c); …

15 15 © A. Spillner Zusammenfassung statische Prüfverfahren werden in der Praxis selten angewendet und oft in ihrer Wirksamkeit unterschätzt decken jeweils unterschiedliche Fehler(möglichkeiten) auf

16 16 © A. Spillner Dynamische Testverfahren Testumgebung und Testdurchführung Test im eigentlichen Sinne: Ausführung mit Testdaten Testrahmen muß vorhanden sein –Treiber (driver) zum Aufrufen des Testobjektes und zur Versorgung mit Eingabedaten –Stellvertreter (stubs) zur Simulation der externen Funktionen, die von anderen Modulen bereitgestellt werden Tests müssen wiederholbar sein (Regressionstests) nachvollziehbar sein dokumentiert werden d.h. geplant und kontrolliert werden

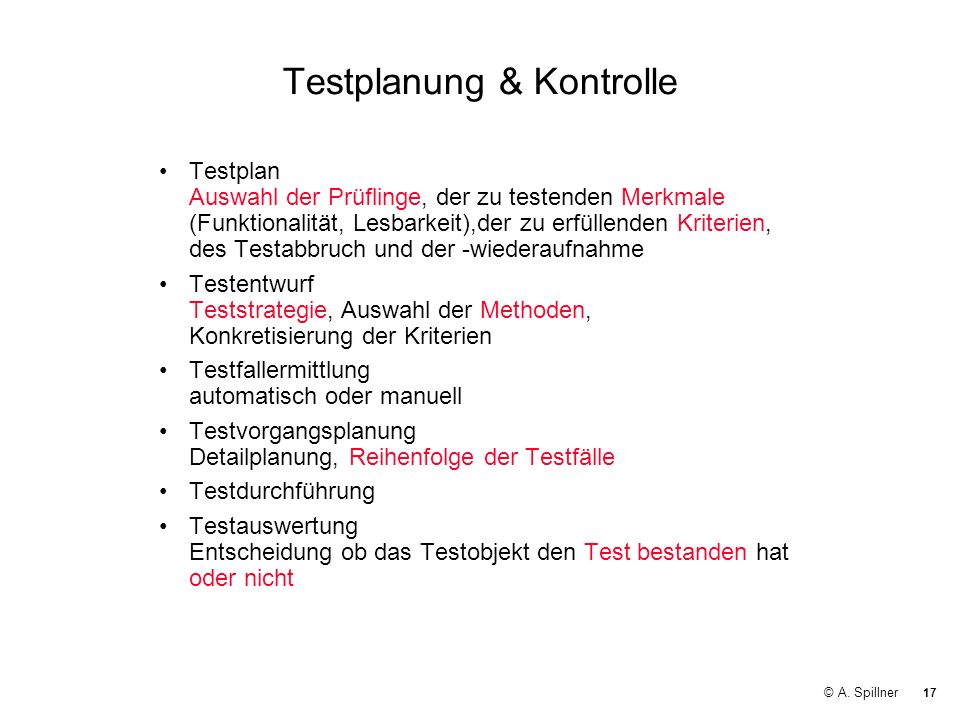

17 17 © A. Spillner Testplanung & Kontrolle Testplan Auswahl der Prüflinge, der zu testenden Merkmale (Funktionalität, Lesbarkeit),der zu erfüllenden Kriterien, des Testabbruch und der -wiederaufnahme Testentwurf Teststrategie, Auswahl der Methoden, Konkretisierung der Kriterien Testfallermittlung automatisch oder manuell Testvorgangsplanung Detailplanung, Reihenfolge der Testfälle Testdurchführung Testauswertung Entscheidung ob das Testobjekt den Test bestanden hat oder nicht

18 18 © A. Spillner Teststufen Modultest (Testen im Kleinen) Funktionen, Programmteile, Module Integrationstest (Testen im Großen) Montage der fertig getesteten Module Test des Zusammenspiels der Module (Schnittstellentest) Systemtest (Test des kompletten Systems) Außenverhalten des Gesamtsystems Laufzeit- und Streßtests, Benutzungsfreundlichkeit

19 19 © A. Spillner Entwicklungsphasen und Teststufen Anforderungs- definition IntegrationstestSystementwurf Systemtest Modulspezifikation und Implementierung Modultest zeitlicher AblaufTest erfolgt auf Grundlage von

20 20 © A. Spillner Entwicklungsphasen und Teststufen Anforderungs- definition IntegrationstestSystementwurf Systemtest Modulspezifikation und Implementierung Modultest zeitlicher Ablauf Test-Überlegungen

21 21 © A. Spillner Testverfahren Testfall = Testdaten + erwartete Ergebnisse muß vor der Testdurchführung überlegt werden! Testobjekt wird mit konkreten Testdaten ausgeführt Testobjekt wird in der realen Umgebung getestet Stichprobenverfahren, welche die Korrektheit nicht beweisen können unterschiedliche Verfahren zur Aufdeckung von unterschiedlichen Fehlern –Black-Box - Verfahren –Glass-Box - Verfahren

22 22 © A. Spillner Black-Box - Testverfahren Grundlage ist die Spezifikation des Testobjekts funktionaler Test –funktionale Äquivalenzklassenbildung diversifizierender Test –Mutationen-Test –Back to Back-Test Zufallstest Test spezieller Werte Grenzwertanalyse

23 23 © A. Spillner funktionale Äquivalenzklassenbildung funktionale Eingabe- bzw. Ausgabeäquivalenzklassen Definitionsmenge der Eingaben und die Wertemenge der Ausgaben werden so aufgeteilt, daß zu jeder Klasse genau eine spezifizierte Teilfunktionalität gehört und umgekehrt (Testdaten aus einer Klasse verursachen identisches funktionales Verhalten des Testobjektes) Beispiel Punktevergabe und Bußgeldbescheide bei Geschwindigkeitsübertretungen Geschwindigkeitsüberschreitung > 10 km/h bewirkt Bußgeldbescheid über 20 DM > 20 km/h bewirkt Bußgeldbescheid über 50 DM und 1 Punkt in Flensburg > 30 km/h bewirkt Bußgeldbescheid über 100 DM und 2 Punkte in Flensburg … 4 Klassen mit folgenden Testdaten: 5 km/h, 15 km/h, 28 km/h, 31 km/h, …

24 24 © A. Spillner Glass-Box - Testverfahren Grundlage ist der Quelltext des Testobjekts strukturorientierter Test kontrollflußbezogen –Anweisungsabdeckung –Zweigabdeckung –Bedingungsabdeckung –Pfadabdeckung datenflußbezogen –Defs/Uses - Kriterien –Datenkontext-Abdeckung

25 25 © A. Spillner kontrollflußbezogener Test Grundlagen Testkriterien anhand des Kontrollflusses Kontrollflußgraph Darstellungsform des Programmtextes Instrumentierung zur Ermittlung der erreichten Abdeckung

26 26 © A. Spillner Abdeckungsmaße Anweisungsabdeckung Jede Anweisung im Testobjekt soll in der Testphase mindestens einmal ausgeführt werden. Maß (C0) Anzahl der ausgeführten Anweisungen Anzahl aller Anweisungen Zweigabdeckung Jede Bedingung im Testobjekt, die zur Änderung des Ablaufs führt, soll in der Testphase mindestens einmal den Wert TRUE und einmal den Wert FALSE liefern. Maß (C1) Anzahl der ausgeführten Zweige Anzahl aller Zweige Pfadabdeckung Alle möglichen unterschiedlichen Abläufe des Testobjektes sollen in der Testphase einmal ausgeführt werden.

27 27 © A. Spillner Beispiel Kontrollflußgraph Knoten Kontrollfluß Programmstück … IF a>b THEN IF b>c THEN p(a,b) ELSE p(b,c); print(a,b,c); … n 1 n 2 n 3 n 5 n 4 Zweigabdeckung: n 1 n 2 n 3 n 5 n 1 n 2 n 4 n 5 n 1 n 5 Anweisungs- abdeckung: … …

28 28 © A. Spillner kontrollflußbezogener Test Zusammenfassung Konzentration auf Ablaufprüfung Ausführung von Kombinationen von Programmteilen unterschiedliche Abstufungen Werkzeugunterstützung notwendig

29 29 © A. Spillner Integrationstest Testen im Großen Test der Schnittstellen zwischen den Modulen / Komponenten Integrationsstrategien beim inkrementellen Integrationstest –top-down –bottom-up –outside-in / inside-out –hardest first –nach Verfügbarkeit Integrationstestmethoden –statische Integrationstest (Datenflußanomalien) –dynamischer Integrationstest funktionsbezogen wertbezogen (Randwertprüfung) kontrollflußorientiert (Aufrufabdeckung) datenflußorientiert (Parameterverwendungsabdeckung)

30 30 © A. Spillner Systemtest Aufgaben des Systemtests Funktionstest Leistungsprüfung (Streßtest) Mengengerüst Verfügbarkeit Sicherheit Konfiguration Kompatibilität Benutzungsfreundlichkeit …

31 31 © A. Spillner Tools können das Denken nicht abnehmen! A fool with a tool is still a fool. Werkzeuge

32 32 © A. Spillner Zusammenfassung & Ausblick Prüf- und Testverfahren sind in der Praxis von entscheidender Bedeutung Systematisches, strukturiertes Vorgehen kein ad hoc - Test sinnvolle Kombination unterschiedlicher Verfahren auswählen (statische und dynamische Verfahren, auch in Abhängigkeit des Testobjektes) Werkzeugunterstützung erforderlich

33 33 © A. Spillner State of the practice der Prüf- und Testprozesse in der Software-Entwicklung Ergebnisse einer Umfrage vom Herbst 1997, (74 Unternehmen): Die Maßnahmen und Richtlinien des Prüfen und Testen werden nur in den wenigsten Unternehmen detailliert beschrieben, außerdem werden sie oft nicht eingehalten. Es wird nur ein Teil der geplanten Tests durchgeführt, da nicht genügend Mittel bereitgestellt werden. Die Einhaltung des finanziellen Budgets hat meist eine höhere Priorität als die komplette Prüf- und Testdurchführung. Die Prüf- und Testmethoden und -Techniken werden nur in wenigen Unternehmen eingesetzt. Die Testfälle werden intuitiv erstellt. Zum Einsatz der Werkzeuge ist anzumerken, daß der Debugger immer noch das weitverbreitetes Tool ist. Neuere Werkzeuge, z.B. Capture- Replay Tools, werden nur selten eingesetzt. Der Einsatz von Kennzahlen ist ein großer Problembereich. Nur wenige der teilnehmenden Unternehmen setzen Kennzahlen zur Verfolgung der Prüf- und Testdurchführung ein. Somit stehen kaum Planzahlen für spätere Projekte zur Verfügung. U. Müller, Th. Wiegmann: State of the practice der Prüf- und Testprozesse in der Software-Entwicklung Ergebnisse einer empirischen Untersuchung bei Softwareunternehmen in Deutschland, Universität Köln, 1998

34 34 © A. Spillner Literaturhinweise E.H. Riedemann: Testmethoden für sequentielle und nebenläufige Software-Systeme. B.G. Teubner Verlag 1997 VDI-GIS (Hrsg.): Software-Zuverlässigkeit: Grundlagen, konstruktive Maßnahmen, Nachweisverfahren. VDI - GIS (Gemeinschaftsausschuß Industrielle Systemtechnik) VDI-Verlag, 1993 P. Liggesmeyer: Modultest und Modulverifikation - State of the Art. B.I.- Verlag 1990 G.J. Myers: Methodisches Testen von Programmen. Oldenbourg Verlag 1995 E. Wallmüller: Software-Qualitätssicherung in der Praxis. Hanser Verlag 1990 B.-U. Pagel, H.-W. Six: Software Engineering (Band 1) Addison-Wesley Verlag 1994 H. Balzert: Lehrbuch der Software-Technik (Band 1 und 2) Spektrum Verlag, 1996 / 1998 GI-Fachgruppe 2.1.7: Test, Analyse & Verifikation von Software Arbeitskreise, Literaturhinweise, Treffen, Tagungen und andere Informationen

35 35 © A. Spillner Ein Vortrag des Instituts für Informatik und Automation der Hochschule Bremen Institut für Informatik & Automation Hochschule Bremen Neustadtswall Bremen Prof. Dr. Andreas Spillner (FAX) informatik.hs-bremen.de

36 36 © A. Spillner Lösung Aufgabe (Folie 2) Testfälle Ein Programm ist zu testen, das 3 ganzzahlige Werte einliest und als Längen eines Dreiecks interpretiert. Das Programm gibt eine Meldung aus, ob es sich um ein ungleichseitiges, gleichschenkliges oder gleichseitiges Dreieck handelt. Testfälle = Testdaten + erwartetes Ergebnis 1.zulässiges ungleichseitiges Dreieck (2,3,4) 2.zulässiges gleichseitiges Dreieck (2,2,2) 3.zulässiges gleichschenkliges Dreieck (2,2,1) 4./5.2 weitere Testfälle mit Permutationen für gleichschenklige Dreiecke (1,2,2), (2,1,2) 6.kein Dreieck (1,0,3) eine Seitenangabe = 0 (Permutationen?) 7.kein Dreieck (1,-5,9) eine Seitenangabe < 0 (Permutationen?) 8.kein Dreieck (1,2,3) Summe der beiden kürzeren Seiten = 3. Seitenlänge 9./10. Permutationen von Fall 8 (2,3,1), (3,1,2) (weitere möglich) 11.kein Dreieck (1,2,4) Summe der beiden kürzeren Seiten < 3. Seitenlänge 12./13.Permutationen von Fall 11 (2,4,1), (4,1,2) (weitere möglich)

37 37 © A. Spillner Testfälle 14.kein Dreieck oder Fehlermeldung (0,0,0) alle Seiten = 0 (2 Seiten =0?) 15.Test mit maximalen Werten (Max_int,Max_int,Max_int) usw. Test der Benutzungsschnittstelle 16.Fehlermeldung (1,1,4.4567) nichtganzzahlige Werte (Permutationen?) 17.Fehlermeldung (1,2,3,4) oder (2,3) falsche Anzahl von Werten Wieviel hatten Sie sich überlegt? aus G.J. Myers: Methodisches Testen von Programmen. 5. Auflage, R. Oldenbourg Verlag, München 1995 Werden spitz-, stumpf- und rechtwinklige Dreiecke zusätzlich berücksichtigt, ergeben sich insgesamt 47 Testfälle. E. H. Riedemann:Testmethoden für sequentielle und nebenläufige Software-Systeme. Teubner Verlag, Stuttgart 1997 Resümee: Einfaches Problem aber aufwendiger Test

38 38 © A. Spillner Beispiel Äquivalenzklassentest Spezifikation Ein Programm zur Lagerverwaltung einer Baustoffhandlung besitzt eine Eingabemöglichkeit für die Registrierung von Anlieferungen. Werden Holzbretter angeliefert, so wird die Holzart (Eiche, Buche, Kiefer) eingegeben. Ferner wird die Länge in cm angegeben, die stets zwischen 100 und 500 liegt. Als Anzahl kann ein Wert zwischen 1 und 9999 angegeben werden. Außerdem erhält die Lieferung eine Auftragsnummer, die bei Holzlieferungen mit dem Buchstaben H beginnt. aus Liggesmeyer: Modultest und Modulverifikation, S

39 39 © A. Spillner Beispiel Äquivalenzklassentest Äquivalenzklassenaufstellung Eingabegültige ÄKungültige ÄK Holzart1) Eiche4) Stahl 2) Buche 3) Kiefer Länge5) 100 Länge 5006) Länge < 100 7) Länge > 500 Anzahl8) 1 Anzahl 99999) Anzahl < 1 10) Anzahl > 9999 Auftragsnr.11) erstes Zeichen H12) erstes Zeichen kein H

40 40 © A. Spillner Beispiel Äquivalenzklassentest Testfälle nach der Äquivalenzklassenanalyse Testfall getestete1)2)3)4)6)7)9)10)12) ÄK5) 8) 11) HolzartEicheBucheKieferStahlBucheBucheBucheBucheBuche Länge Anzahl Auftragsnr.H1H1H1H1H1H1H1H1J2

41 41 © A. Spillner Beispiel Äquivalenzklassentest Testfälle nach der Äquivalenzklassenanalyse und der Grenzwertanalyse Testfall getestete1)2)3)4)6) O7) U9) O10) U12) ÄK5) U5) O 8) U8) O 11) HolzartEicheBucheKieferStahlBucheBucheBucheBucheBuche Länge Anzahl Auftragsnr.H1H1H1H1H1H1H1H1J2

42 42 © A. Spillner
