1 Vorlesung Compilertechnik Sommersemester 2009 Zwischencodeerzeugung M. Schölzel

2 2 Aufgabe der Zwischencodeerzeugung Bereitstellung einer Schnittstelle zum Backend des Compilers. Generierung einer oder mehrerer Zwischenrepräsentation für das Quellprogramm, so dass: alle erforderlichen Informationen erhalten bleiben, die benötigten Informationen auf eine geeignete Weise für den jeweiligen Zweck dargestellt sind, keine oder wenig zielcodespezifische Informationen enthalten sind, sich die Darstellung der Informationen gut in Zielcode/die nächste Zwischencoderepräsentation übersetzen lässt. Art der Zwischenrepräsentation hängt stark vom jeweiligen Zweck ab und kann damit stark variieren.

3 3 Beispiele für oft genutzte Arten der Zwischencodedarstellung C (erster C++ Compiler, Bison, Flex): Darstellung mehrerer Module, jedes davon besteht aus Funktionen. Syntaxbaum: In der Regel Darstellung eines Moduls mit mehreren Funktionen. Aufrufgraph: Darstellung von Funktionen und der Aufrufbeziehungen. Steuerflussgraph: Repräsentation des Steuerflusses innerhalb einer Funktion. CDFG: Repräsentation einer Funktion und der Datenabhängigkeiten. DAGs: Repräsentation von Datenabhängigkeiten ohne Steuerfluss. 3-Adress-Code: Repräsentation mehrerer Funktionen. SSA-Code: Repräsentation mehrere Funktionen. …

4 4 Einbettung der Zwischencodeerzeugung in den Compiler Da der Syntaxbaum schon eine Zwischencodeart darstellt, ist die Erzeugung des Syntaxbaums bereits Teil der Zwischencodeerzeugung. Dieser kann in mehreren Schritten vereinfacht werden. Die Darstellung des Zwischencodes nähert sich dabei immer mehr dem gewünschten Zielcode an. Parser Syntaxbaum 3-Adress-Code t2 := t1 + t0 t3 := a t4 := t2 * t3 … Zielcode- erzeugung … Abstraktionsebene HochNiedrig Zwischencodeerzeugung

5 5 3-Adress-Code Folge von 3-Adress-Code-Anweisungen. Anweisungsarten: Binäranweisungen: x := y z Unäranweisungen: x := y Kopieranweisungen: x:=y, x:=&y Sprunglabel: Label: Funktionslabel: Function Label: Unbedingte Sprünge: goto index Bedingte Sprünge: if x then Label Funktionsaufrufe: x := call FLabel(y 1,…,y n ) Funktionsbeendigung: return x, return Castoperationen: x := (Type) y Dabei sind: k Konstante, x, y, y i und z Variablen, wobei Variablen unterschieden werden in: Programmvariablen (lokal, global) Temporäre Variablen (immer lokal)

6 6 Beispiel: 3-Adress-Code int f(int n){ int fak = 1; while(n > 0) { fak = fak * n; n = n – 1; } return fak; } Function f: t0 := 1 fak = t0 while_0_cond: t1 := n t2 := 0 t3 := t1 > t2 t4 := not t3 if t4 then while_0_end t5 := fak t6 := n t7 := t5 * t6 fak := t7 t8 := n t9 := 1 t10 := t8 – t9 n := t10 goto while_0_cond while_0_end: t11 := fak return t11

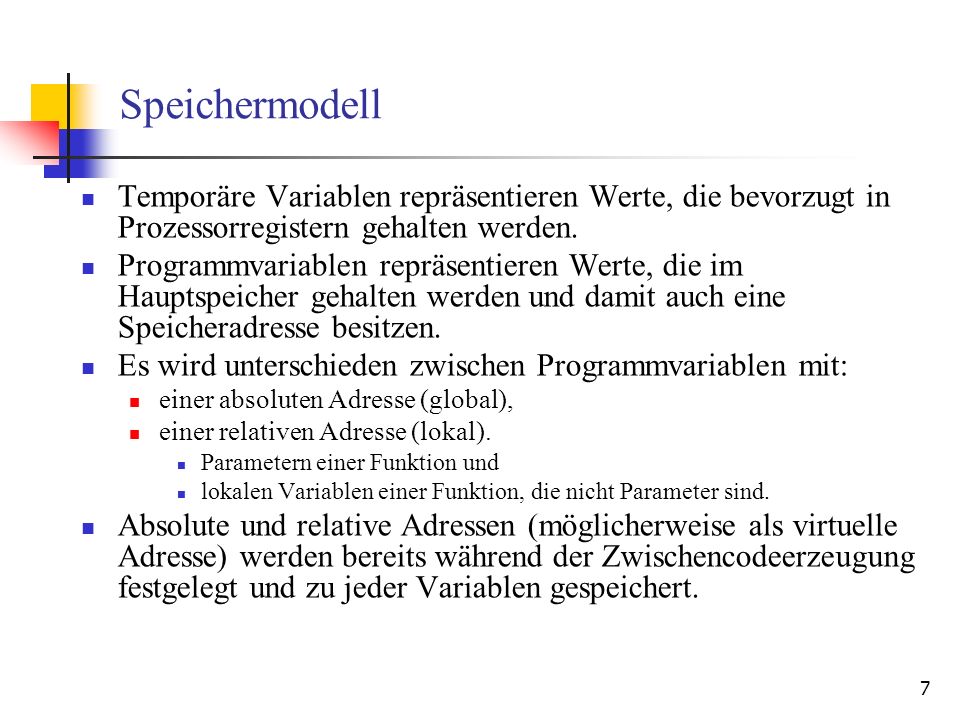

7 7 Speichermodell Temporäre Variablen repräsentieren Werte, die bevorzugt in Prozessorregistern gehalten werden. Programmvariablen repräsentieren Werte, die im Hauptspeicher gehalten werden und damit auch eine Speicheradresse besitzen. Es wird unterschieden zwischen Programmvariablen mit: einer absoluten Adresse (global), einer relativen Adresse (lokal). Parametern einer Funktion und lokalen Variablen einer Funktion, die nicht Parameter sind. Absolute und relative Adressen (möglicherweise als virtuelle Adresse) werden bereits während der Zwischencodeerzeugung festgelegt und zu jeder Variablen gespeichert.

8 8 Modell für die Zwischencodeerzeugung Die LR(1)-Grammatik der Quellsprache wird für die Zwischencodeerzeugung zu einer attributierten Grammatiken erweitert: S-attributierte Grammatik zum Aufbau des Syntaxbaums: Jedes Attributvorkommen in einer Regel A 0 A 1 …A n speichert die Wurzel des Syntaxbaums, der während der Analyse zu der Ableitung A i * gehört. Der LR-Parser kann diese Attribute während der Analyse direkt auswerten und berechnet somit den Syntaxbaum. S- oder L-attributierte Grammatik zur Erzeugung von 3-Adress-Code: Jeder Knoten erhält ein Attribut, das ein Zwischencodefragment speichern kann. Durch geeignete semantische Funktionen werden diesen Attributen Werte zugewiesen. Konsequenz: An Syntaxbaumknoten, an denen dieselbe Grammatik-regel angewendet wurde, wird auch dieselbe Aktion ausgeführt. Weitere Annahme: Hierarchisch organisierte Symboltabellen sind bereits erzeugt.

9 9 Prinzipien bei der Übersetzung eines Syntaxbaums in 3-Adress-Code Anweisungen ändern Speicherzustände oder den Steuerfluss: Übersetzung in entsprechende Zwischencodebefehle. Übersetzung von Ausdrücken aus der Quellsprache: Bedeutung ist ein Wert. Erzeugung von Zwischencode mit derselben Bedeutung. Berechnung des Wertes in eine temporäre Variable. Ausdrucksanweisungen ändern Speicherzustände und haben einen Wert als Bedeutung. Syntaxbaumknoten, die zu einem Ausdruck gehören können, speichern neben dem Zwischencodefragment auch die temporäre Variable, in die der Zwischencode den Wert berechnet. Attribute für Syntaxbaumknoten, die zu einem Ausdruck gehören können: (ir,t): ir Speichert den 3-Adress-Code und t die Zwischencodevariable, in die durch ir der Wert des Ausdrucks berechnet wird. iVal, fVal sind synthetisiertes Attribute an INTLIT bzw. FLOATLIT, deren Wert durch den Scanner gesetzt wird. Bereits vorhanden: t speichert den Typ des Ausdrucks.

10 10 Hilfsfunktionen, für die Übersetzung in 3- Adress-Code getNextTemp() : liefert einen neuen, noch nicht benutzten Namen für eine temporäre Variable zurück. getNextWhile() : liefert eine neue, noch nicht benutzten Nummer für eine while -Schleife zurück. getNextIf() : liefert eine neue, noch nicht benutzten Nummer für eine if - Anweisunge zurück. uniqueName(v) : Liefert für die Programmvariable v ihren eindeutigen Namen durch Suchen in den hierarchisch organisierten Symboltabellen. Eindeutiger Name entsteht z.B. durch Erweiterung des Variablennamens mit der lexikografischen Nummer der Symboltabelle. nextGlobalAdress: Nächste freie globale Adresse (relativ zu einer virtuellen Basis). Kann bereits beim Aufbau der globalen Symboltabelle festgelegt werden. nextLocalAdress: Nächste freie lokale Adresse (relativ zu einer virtuellen Basisadresse). Kann lokal für jede Symboltabelle zu einer Funktion festgelegt werden.

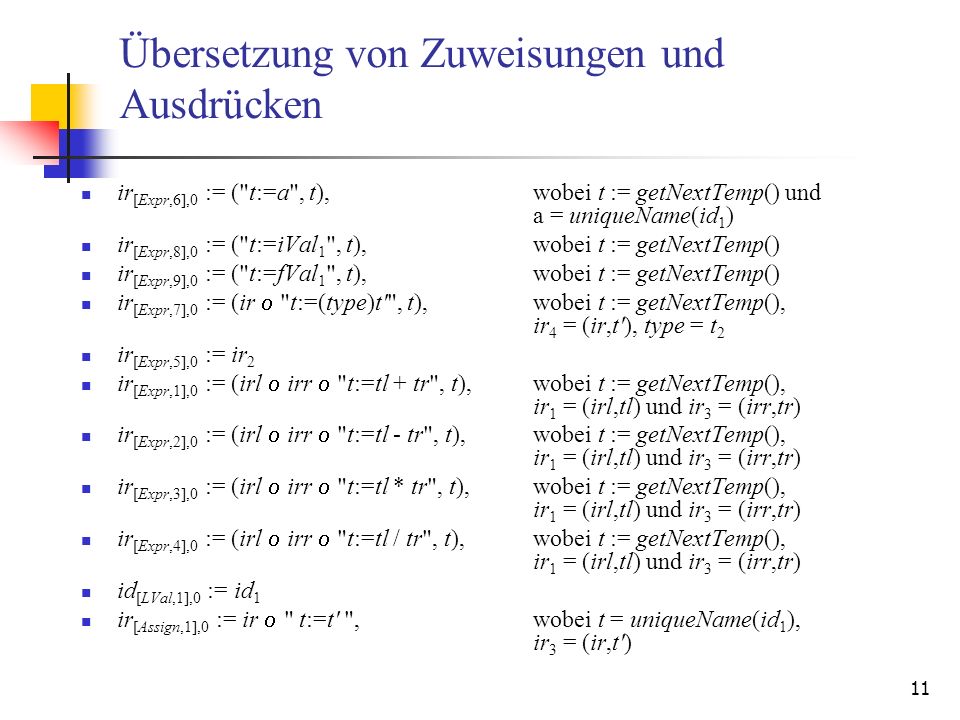

11 11 Übersetzung von Zuweisungen und Ausdrücken ir [Expr,6],0 := ("t:=a", t),wobei t := getNextTemp() und a = uniqueName(id 1 ) ir [Expr,8],0 := ("t:=iVal 1 ", t),wobei t := getNextTemp() ir [Expr,9],0 := ("t:=fVal 1 ", t),wobei t := getNextTemp() ir [Expr,7],0 := (ir "t:=(type)t'", t),wobei t := getNextTemp(), ir 4 = (ir,t'), type = t 2 ir [Expr,5],0 := ir 2 ir [Expr,1],0 := (irl irr "t:=tl + tr", t),wobei t := getNextTemp(), ir 1 = (irl,tl) und ir 3 = (irr,tr) ir [Expr,2],0 := (irl irr "t:=tl - tr", t), wobei t := getNextTemp(), ir 1 = (irl,tl) und ir 3 = (irr,tr) ir [Expr,3],0 := (irl irr "t:=tl * tr", t),wobei t := getNextTemp(), ir 1 = (irl,tl) und ir 3 = (irr,tr) ir [Expr,4],0 := (irl irr "t:=tl / tr", t),wobei t := getNextTemp(), ir 1 = (irl,tl) und ir 3 = (irr,tr) id [LVal,1],0 := id 1 ir [Assign,1],0 := ir " t:=t' ", wobei t = uniqueName(id 1 ), ir 3 = (ir,t')

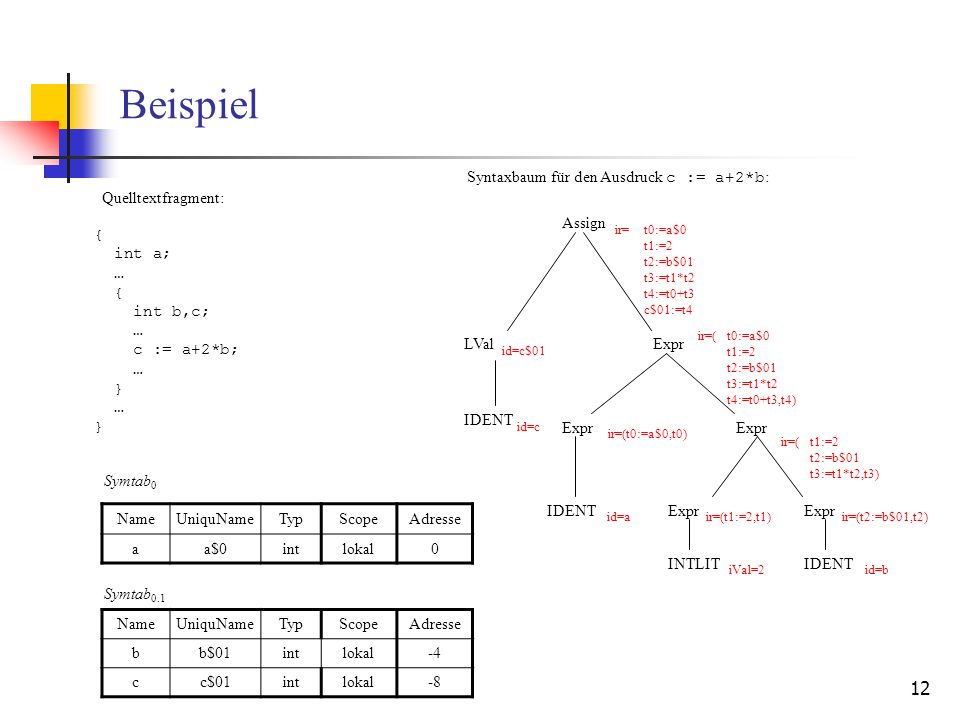

12 12 Beispiel Expr IDENT INTLITIDENT Assign id=a iVal=2 id=b ir=(t0:=a$0,t0) ir=(t1:=2,t1) ir=(t1:=2 t2:=b$01 t3:=t1*t2,t3) ir=(t2:=b$01,t2) ir=(t0:=a$0 t1:=2 t2:=b$01 t3:=t1*t2 t4:=t0+t3,t4) IDENT id=c LVal id=c$01 ir=t0:=a$0 t1:=2 t2:=b$01 t3:=t1*t2 t4:=t0+t3 c$01:=t4 { int a; … { int b,c; … c := a+2*b; … } … } Quelltextfragment: Symtab 0 Syntaxbaum für den Ausdruck c := a+2*b : NameUniquNameTypScopeAdresse aa$0intlokal0 NameUniquNameTypScopeAdresse bb$01intlokal-4 cc$01intlokal-8 Symtab 0.1

13 13 Übersetzung von Anweisungsfolgen ir [Stmt,1] :="BlBegin_i:" ir 1 "BlEnde_i", wobei i = getNextBlock(). Einfügen von Labeln, um an den Blockgrenzen auch Basisblöcke zu abzuschließen. Für die übrigen Alternativen 2,…,k zu Stmt: ir [Stmt,k] := ir 1, für 1 < k. ir [StmtL,1] := ir 1 ir 3 ir [StmtL,2] := ir [Block,1] := ir 3 ir [Program,1] := ir 1

14 14 Beispiel Program ir= 1 BlBegin_1: BlEnd_1: 3 4 Syntaxbaum für das Programm: { Stmt 1 ; { Stmt 21 ; Stmt 12 ; }; Stmt 3 ; Stmt 4 ; } Block {DeclLStmtL} Stmt 1 ;StmtL Stmt 2 ;StmtL Block Stmt 21 ;StmtL {DeclLStmtL} Stmt 22 ;StmtL Stmt 3 ;StmtL Stmt 4 ;StmtL ir= 22 ir= 21 ir= ir= 4 ir= 3 4 ir= 3 ir= ir=BlBegin_1: BlEnd_1: ir= 1 ir=BlBegin_1: BlEnd_1: 3 4 ir= 1 BlBegin_1: BlEnd_1: 3 4

15 15 Erweiterung der Grammatik um Schleifen und bedingte Verzweigungen Program::=Block Block::={ DeclL StmtL } DeclL::=Type VarL ; DeclL | Type::=TYPELIT VarL::=IDENT, VarL | IDENT StmtL::=Stmt ; StmtL | Stmt::=Block | Assign | While | If Assign::=LVal = Expr LVal::=IDENT Expr::=Expr + Expr | Expr - Expr | Expr * Expr | Expr / Expr | ( Expr ) | IDENT | ( Type ) Expr | INTLIT | FLOATLIT While::=while Cond Block If::=if Cond then Block else Block Cond::=…

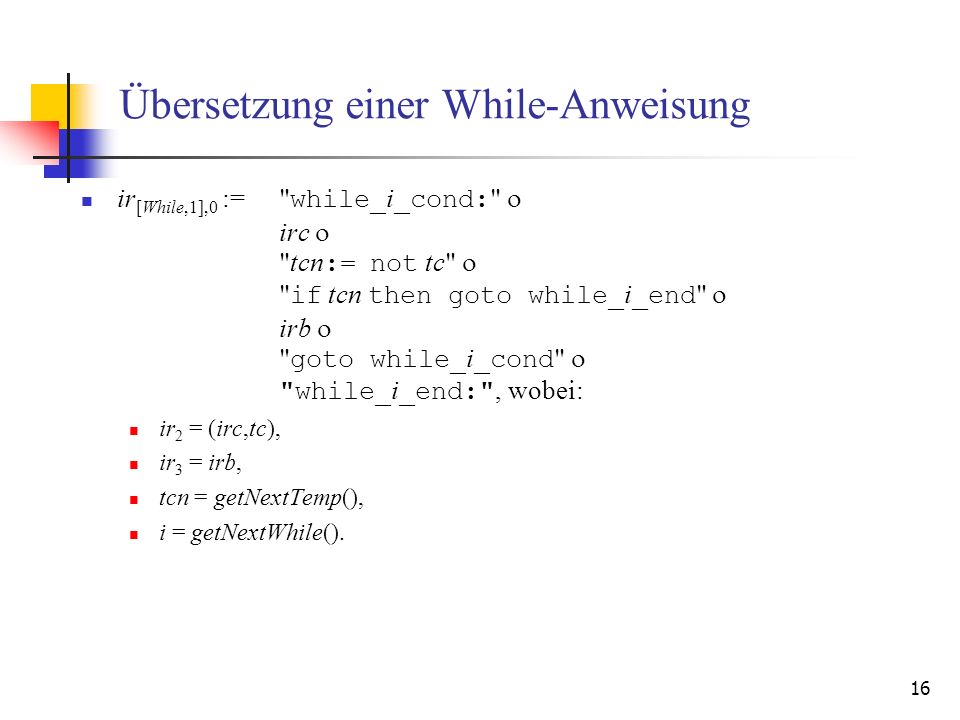

16 16 Übersetzung einer While-Anweisung ir [While,1],0 :=" while_ i _cond: " irc "tcn := not tc" " if tcn then goto while_ i _end " irb " goto while_ i _cond " "while_ i _end:", wobei: ir 2 = (irc,tc), ir 3 = irb, tcn = getNextTemp(), i = getNextWhile().

17 17 Übersetzung einer if-Anweisung ir [If,1],0 :=(irc " if tc then goto then_ i" irb2 " goto if_ i _end " " then_ i:" irb1 " if_ i _end: "), wobei: ir 2 = (irc,tc), ir 4 = irb1, ir 6 = irb2, i = getNextIf().

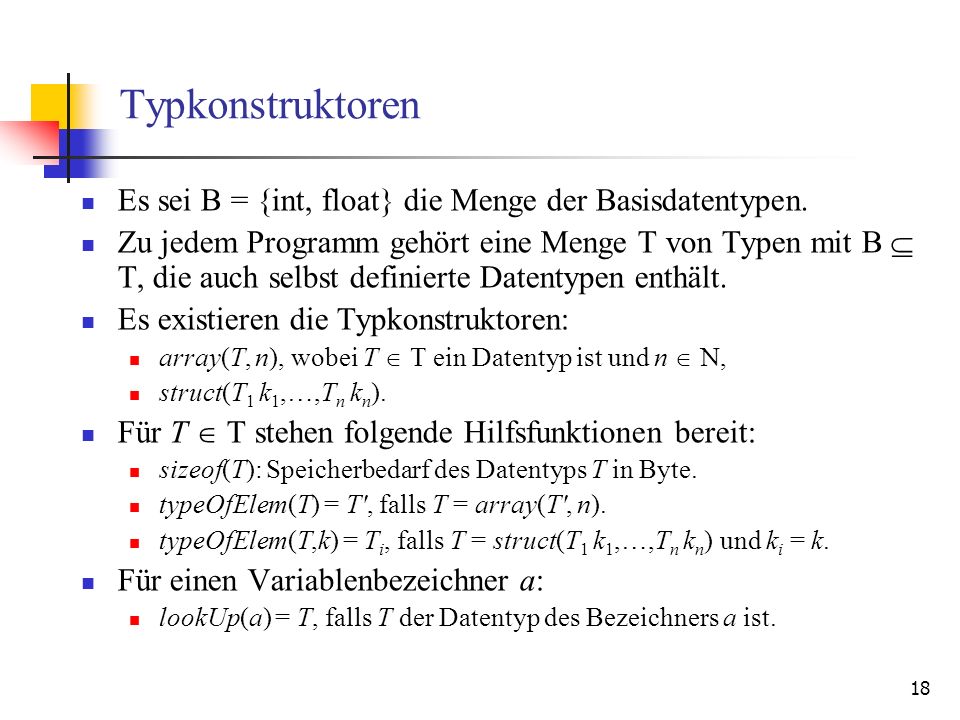

18 18 Typkonstruktoren Es sei B = {int, float} die Menge der Basisdatentypen. Zu jedem Programm gehört eine Menge T von Typen mit B T, die auch selbst definierte Datentypen enthält. Es existieren die Typkonstruktoren: array(T, n), wobei T ein Datentyp ist und n, struct(T 1 k 1,…,T n k n ). Für T stehen folgende Hilfsfunktionen bereit: sizeof(T): Speicherbedarf des Datentyps T in Byte. typeOfElem(T) = T', falls T = array(T', n). typeOfElem(T,k) = T i, falls T = struct(T 1 k 1,…,T n k n ) und k i = k. Für einen Variablenbezeichner a: lookUp(a) = T, falls T der Datentyp des Bezeichners a ist.

19 19 Deklarationen eigener Datentypen Program::=TypeDeclL Block TypeDeclL::=TypeDecl ";" TypeDeclL | TypeDecl::=IDENT = NewType NewType::=IDENT | "array" [INTLIT] "of" NewType | "struct" { NewTypeL } newTypeL::=NewType IDENT| NewType IDENT, NewTypeL Block::={ DeclL StmtL } myint = int; a1int = array [10] of int; a2int = array [10] of array [5] of int; t = array [20] of struct {int a, a2int b}; TypbezeichnerTypkonstruktorGröße in Byte myintint4 a1intarray (int, 10)40 anonym_1array (int, 5)20 a2intarray (anonym_1,10)200 anonym_2struct (int a, a2int b)204 tarray (anonym_2,20)4080 Grammatik erweitert um Deklaration eigener Datentypen: Beispiel zur Deklaration eigener Datentypen: Beim Parsen erzeugte Datentyptabelle:

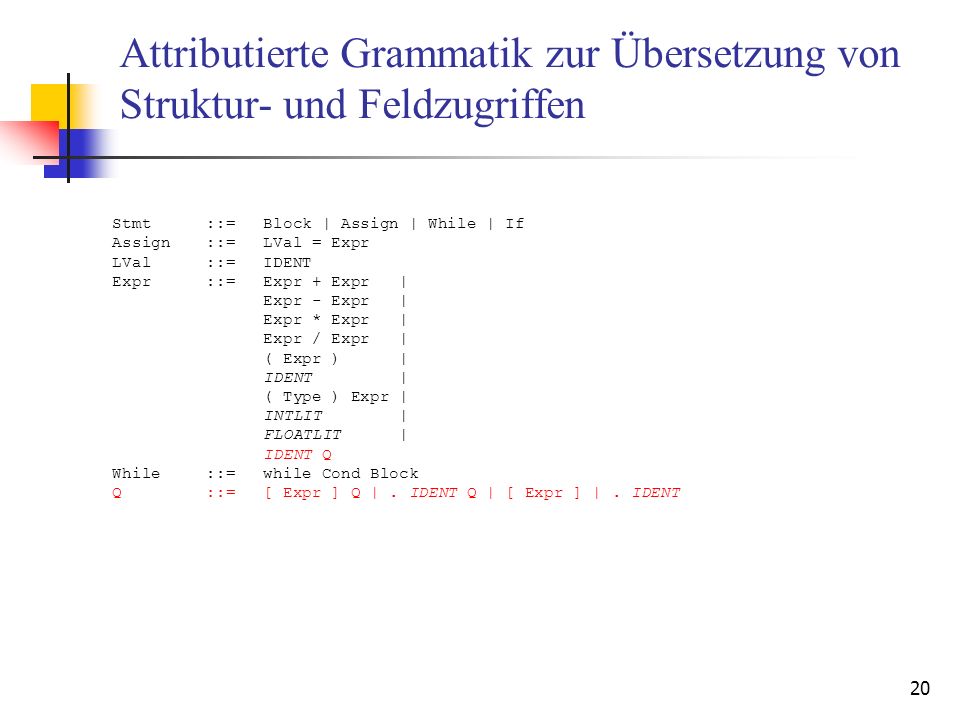

20 20 Attributierte Grammatik zur Übersetzung von Struktur- und Feldzugriffen Stmt::=Block | Assign | While | If Assign::=LVal = Expr LVal::=IDENT Expr::=Expr + Expr | Expr - Expr | Expr * Expr | Expr / Expr | ( Expr ) | IDENT | ( Type ) Expr | INTLIT | FLOATLIT | IDENT Q While::=while Cond Block Q::=[ Expr ] Q |. IDENT Q | [ Expr ] |. IDENT

21 21 Beispiel Für Felder und Strukturen sind folgende Informationen Im Syntaxbaum annotiert: In der Regel Expr IDENT Q ist t 2 = array(T,n), falls lookUp(id 1 ) = array(T,n) ist. In der Regel Expr IDENT Q ist t 2 = struct(T 1 n 1,…,T m k n ), falls lookUp(id 1 ) = struct(T 1 n 1,…,T m k n ) ist. In der Regel Q [ Expr ] Q ist t 4 = T', falls t 0 = array(T',n). In der Regel Q. IDENT Q ist t 3 = T i, falls t 0 = struct(T 1 n 1,…,T m k n ) und id 2 = k i. Beispiel: Expr IDENT id=i Q t=array(anonym_2,20) [ Expr ]Q t=struct(int a, a2int b) Q t=array(anonym_1,10) IDENT id=b. [ Expr ]Q t=array(int, 5) [ Expr ] INTVAL iVal=15. INTVAL iVal=8. INTVAL iVal=4 Deklaration: t i; Zugriff: i[15].b[8][4]; TypbezeichnerTypkonstruktor myintint a1intarray (int, 10) anonym_1array (int, 5) a2intarray (anonym_1,10) anonym_2struct (int a, a2int b) tarray (anonym_2,20)

22 22 Übersetzung von Feld- und Strukturzugriffen in Ausdrücken (1) ir [Expr,10],0 :=(iro "tb:=&id 1 " "tp:=tb+to" t), wobei (iro,to) = ir 2, tb := getNextTemp(), tp := getNextTemp(), t := getNextTemp(). ir [Q,3],0 :=(ire "ts:=s" "to:=ts*te", to), wobei ir 2 = (ire,te) t 0 = array(T',n) und s = sizeof(T') ts := getNextTemp() to := getNextTemp() ir [Q,4],0 :=("to:=off", to), wobei off =, falls t 0 = struct(T 1 n 1,…,T m n m ) und id 2 = n i to := getNextTemp(). Expr ::= IDENT Q Q ::= [ Expr ] Q ::=. IDENT

23 23 Übersetzung von Feld- und Strukturzugriffen in Ausdrücken (2) ir [Q,1],0 :=(ire irlo "ts:=s" "to:=ts*te" "tno:=to+tlo", tno), wobei ir 2 = (ire,te), ir 4 = (irlo,tlo), t 0 = array(T',n) und s = sizeof(T'), ts := getNextTemp(), tno := getNextTemp(), to := getNextTemp(). ir [Q,2],0 :=(irlo "to:=off" "tno:=to+tlo", tno), wobei off = offset(n i ), falls t 0 = struct(T 1 n 1,…,T m n m ) und id 2 = n i, ir 3 = (irlo,tlo), to := getNextTemp(), tno := getNextTemp(). Q ::= [ Expr ] Q Q ::=. IDENT Q

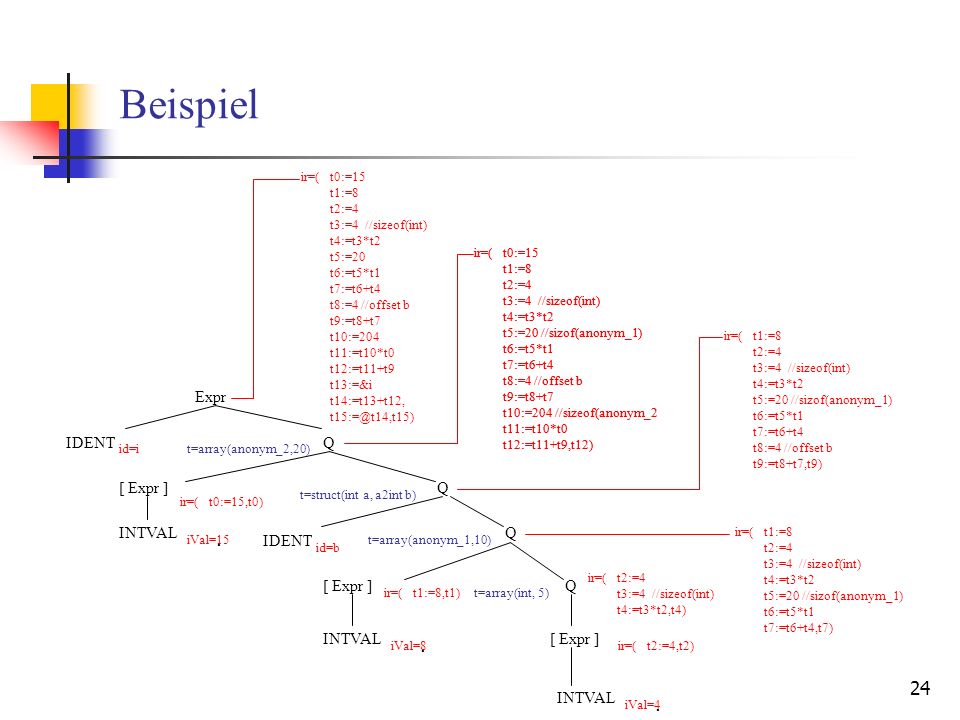

24 24 Beispiel Expr IDENT id=i Q t=array(anonym_2,20) [ Expr ]Q t=struct(int a, a2int b) Q t=array(anonym_1,10) IDENT id=b. [ Expr ]Q t=array(int, 5) [ Expr ] INTVAL iVal=15. INTVAL iVal=8. INTVAL iVal=4 ir=(t2:=4,t2) ir=(t2:=4 t3:=4 //sizeof(int) t4:=t3*t2,t4) ir=(t1:=8,t1) ir=(t0:=15,t0) ir=(t1:=8 t2:=4 t3:=4 //sizeof(int) t4:=t3*t2 t5:=20 //sizof(anonym_1) t6:=t5*t1 t7:=t6+t4,t7) ir=(t1:=8 t2:=4 t3:=4 //sizeof(int) t4:=t3*t2 t5:=20 //sizof(anonym_1) t6:=t5*t1 t7:=t6+t4 t8:=4 //offset b t9:=t8+t7,t9) ir=(t0:=15 t1:=8 t2:=4 t3:=4 //sizeof(int) t4:=t3*t2 t5:=20 //sizof(anonym_1) t6:=t5*t1 t7:=t6+t4 t8:=4 //offset b t9:=t8+t7 t10:=204 //sizeof(anonym_2 t11:=t10*t0 t12:=t11+t9,t12) ir=(t0:=15 t1:=8 t2:=4 t3:=4 //sizeof(int) t4:=t3*t2 t5:=20 t6:=t5*t1 t7:=t6+t4 t8:=4 //offset b t9:=t8+t7 t10:=204 t11:=t10*t0 t12:=t11+t9 t13:=&i t14:=t13+t12, ir=(t0:=15 t1:=8 t2:=4 t3:=4 //sizeof(int) t4:=t3*t2 t5:=20 //sizof(anonym_1) t6:=t5*t1 t7:=t6+t4 t8:=4 //offset b t9:=t8+t7 t10:=204 //sizeof(anonym_2 t11:=t10*t0 t12:=t11+t9,t12)

25 25 Grammatik zur Übersetzung von Funktionsaufrufen und -deklarationen Program::=TypeDeclL FuncL FuncL::=IDENT IDENT ( ) Block | IDENT IDENT ( FormalParam ) Block FormalPram::=IDENT IDENT, FormalParam | IDENT IDENT Block::={ DeclL StmtL } … Expr::=Expr + Expr | Expr - Expr | Expr * Expr | Expr / Expr | ( Expr ) | IDENT | ( Type ) Expr | INTLIT | FLOATLIT | IDENT Q | IDENT ( ParamList ) | IDENT ( ) ParamL::=Expr | Expr, ParamL While::=while Cond Block Q::=[ Expr ] Q |. IDENT Q | [ Expr ] |. IDENT

26 26 Übersetzung einer Deklaration Eine Funktion funcDecl speichert die Signaturen der im Programm deklarierten Funktionen: Rückgabetyp, Name, Typen der formalen Parameter. Eine Deklaration der Art t f(t 1 i 1,…,t n i n ) im Programm führt zu einem Eintrag (f, (t, t 1, …,t n )) in funcDecl. Leicht durch geeignete Attribute zu realisieren.

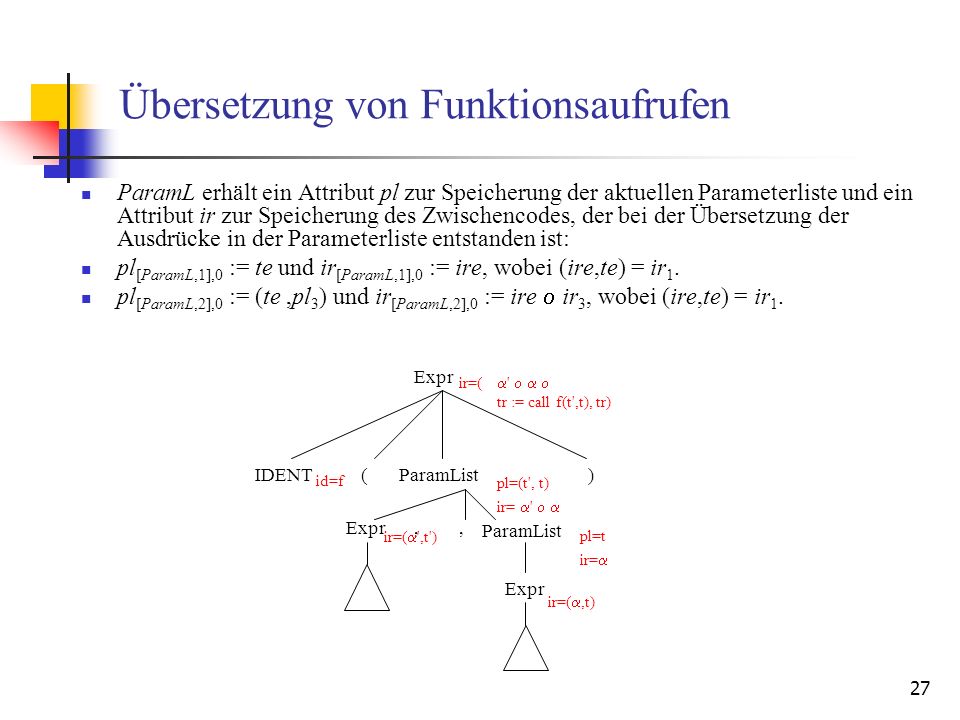

27 27 Übersetzung von Funktionsaufrufen ParamL erhält ein Attribut pl zur Speicherung der aktuellen Parameterliste und ein Attribut ir zur Speicherung des Zwischencodes, der bei der Übersetzung der Ausdrücke in der Parameterliste entstanden ist: pl [ParamL,1],0 := te und ir [ParamL,1],0 := ire, wobei (ire,te) = ir 1. pl [ParamL,2],0 := (te,pl 3 ) und ir [ParamL,2],0 := ire ir 3, wobei (ire,te) = ir 1. Expr IDENT (ParamList) Expr, ir=(,t) ir=( ',t') pl=t ir= pl=(t', t) ir= ', ir=( ' tr := call f(t',t), tr) id=f

28 28 Basisblöcke Ein Basisblock ist eine Folge maximaler Länge von Anweisungen im 3-Adress- Code, für die gilt: Nur die erste Anweisung darf ein Label sein (d.h., dass ein Sprung in einen Basisblock nur zu seiner ersten Anweisung führen kann) und nur die letzte Anweisung darf eine Sprunganweisung sein (d.h., dass alle Anweisungen des Basisblocks ausgeführt werden, wenn die erste Anweisung ausgeführt wird). Anmerkung: Unterprogrammaufrufe können als k-näre Operation betrachtet werden, falls sie keine Seiteneffekte verursachen. return -Anweisungen sind Sprunganweisungen. Der erzeugte unoptimierte Zwischencode hat folgende nützlichen Eigenschaften: Vor jeder Benutzung einer temporären Variablen wird diese im selben Basisblock beschrieben. Nachdem eine temporäre Variable beschrieben wurde, wird sie genau einmal im selben Basisblock benutzt. Programmvariablen treten nur in Anweisungen der Art x := y auf, wobei entweder x oder y eine Programmvariable ist. Es ist eine totale Ordnung für die Anweisungen innerhalb eines Basisblocks vorgegeben.

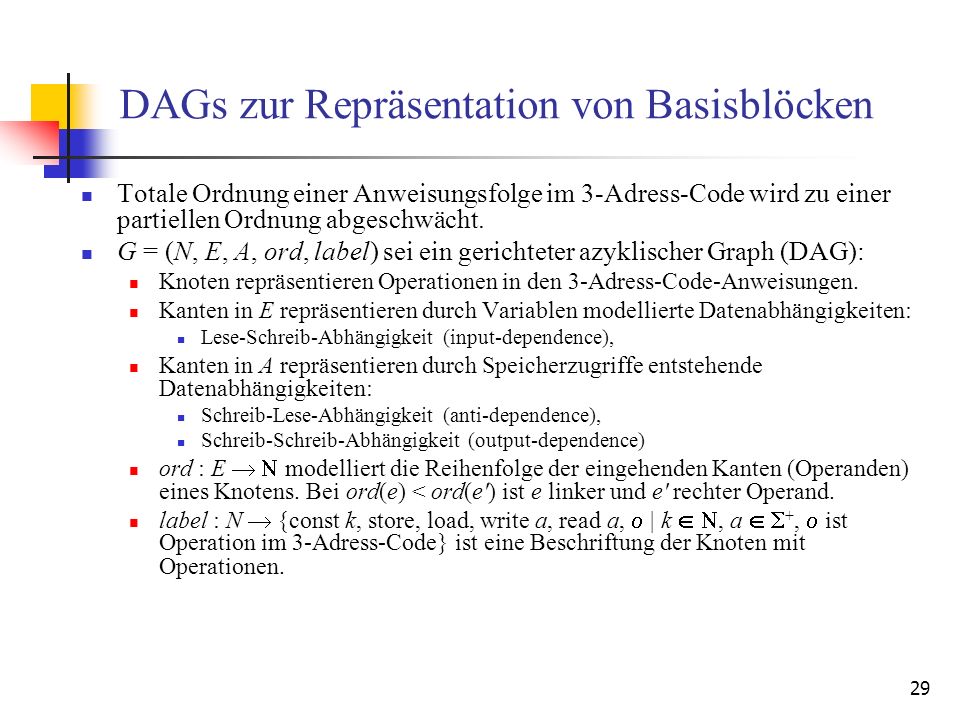

29 29 DAGs zur Repräsentation von Basisblöcken Totale Ordnung einer Anweisungsfolge im 3-Adress-Code wird zu einer partiellen Ordnung abgeschwächt. G = (N, E, A, ord, label) sei ein gerichteter azyklischer Graph (DAG): Knoten repräsentieren Operationen in den 3-Adress-Code-Anweisungen. Kanten in E repräsentieren durch Variablen modellierte Datenabhängigkeiten: Lese-Schreib-Abhängigkeit (input-dependence), Kanten in A repräsentieren durch Speicherzugriffe entstehende Datenabhängigkeiten: Schreib-Lese-Abhängigkeit (anti-dependence), Schreib-Schreib-Abhängigkeit (output-dependence) ord : E modelliert die Reihenfolge der eingehenden Kanten (Operanden) eines Knotens. Bei ord(e) < ord(e') ist e linker und e' rechter Operand. label : N {const k, store, load, write a, read a, | k, a +, ist Operation im 3-Adress-Code} ist eine Beschriftung der Knoten mit Operationen.

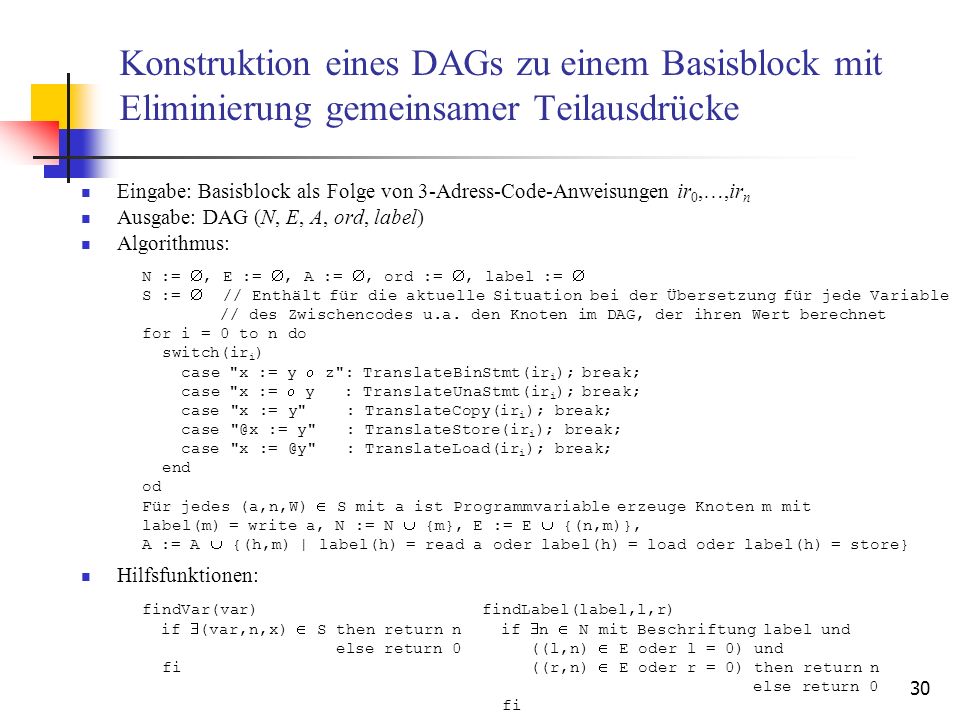

30 30 Konstruktion eines DAGs zu einem Basisblock mit Eliminierung gemeinsamer Teilausdrücke Eingabe: Basisblock als Folge von 3-Adress-Code-Anweisungen ir 0,…,ir n Ausgabe: DAG (N, E, A, ord, label) Algorithmus: Hilfsfunktionen: N :=, E :=, A :=, ord :=, label := S := // Enthält für die aktuelle Situation bei der Übersetzung für jede Variable // des Zwischencodes u.a. den Knoten im DAG, der ihren Wert berechnet for i = 0 to n do switch(ir i ) case "x := y z": TranslateBinStmt(ir i ); break; case "x := y : TranslateUnaStmt(ir i ); break; case "x := y" : TranslateCopy(ir i ); break; case := y" : TranslateStore(ir i ); break; case "x : TranslateLoad(ir i ); break; end od Für jedes (a,n,W) S mit a ist Programmvariable erzeuge Knoten m mit label(m) = write a, N := N {m}, E := E {(n,m)}, A := A {(h,m) | label(h) = read a oder label(h) = load oder label(h) = store} findVar(var) if (var,n,x) S then return n else return 0 fi findLabel(label,l,r) if n N mit Beschriftung label und ((l,n) E oder l = 0) und ((r,n) E oder r = 0) then return n else return 0 fi

31 31 Übersetzung von Kopieranweisungen TranslateCopy(x := y) if findVar(y) = 0 then Erzeuge Knoten n mit label(n) = read y // passiert nur, wenn y Programmvariable N := N {n} S := S {(y,n,R)} fi l := findVar(y) S := S – {(x,n,k) | n N und k {R,W}) S := S {(x,l,W)} TranslateConst(x := k) if findLabel(const k,0,0) = 0 then Erzeuge Knoten n mit label(n) = const k N := N {n} fi n := findLabel(const k,0,0) S := S {(x,n,W)}

32 32 Übersetzung binärer und unärer Operationen TranslateBinStmt(x := y z) l := findVar(y) r := findVar(z) if n N mit label(n) = und (l,n) E und (r,n) E und not ((r,n) < (l,n)) then m := n else Erzeuge einen Knoten m mit Beschriftung N := N {m} E := E {(l,m),(r,m)} ord((l,m)) := 0; ord((r,m)) := 0, falls kommutativ, sonst ord((r,m)) := 1 fi S := S – {(x,n,k) | n N und k {R,W}) S := S {(x,m,W)} TranslateUnaStmt(x := y) l := findVar(y) // immer erfolgreich if findLabel(, l) then m := n else Erzeuge neuen Knoten m mit label(m) = N := N {m} E := E {(l,m)} fi S := S – {(x,n,k) | n N und k {R,W}) S := S {(x,m,W)}

33 33 Beispiel 1 Beispiel: a = 2*(b+a-2) * (b+a) t0 := 2 t1 := b t2 := a t3 := t1+t2 t4 := 2 t5 := t3 – t4 t6 := t0 * t5 t7 := b t8 := a t9 := t7 + t8 t10 := t6 * t9 a := t10 1 const 2 2 read b 3 read a 4 (t0,1,W) S (b,2,R) (t1,2,W) (a,3,R) (t2,3,W) + (t3,4,W) (t4,1,W) 5 - (t5,5,W) 6 * (t7,2,W) (t8,3,W) (t9,4,W) (t6,6,W) 7 * (t10,7,W) (a,7,W) 8 write a

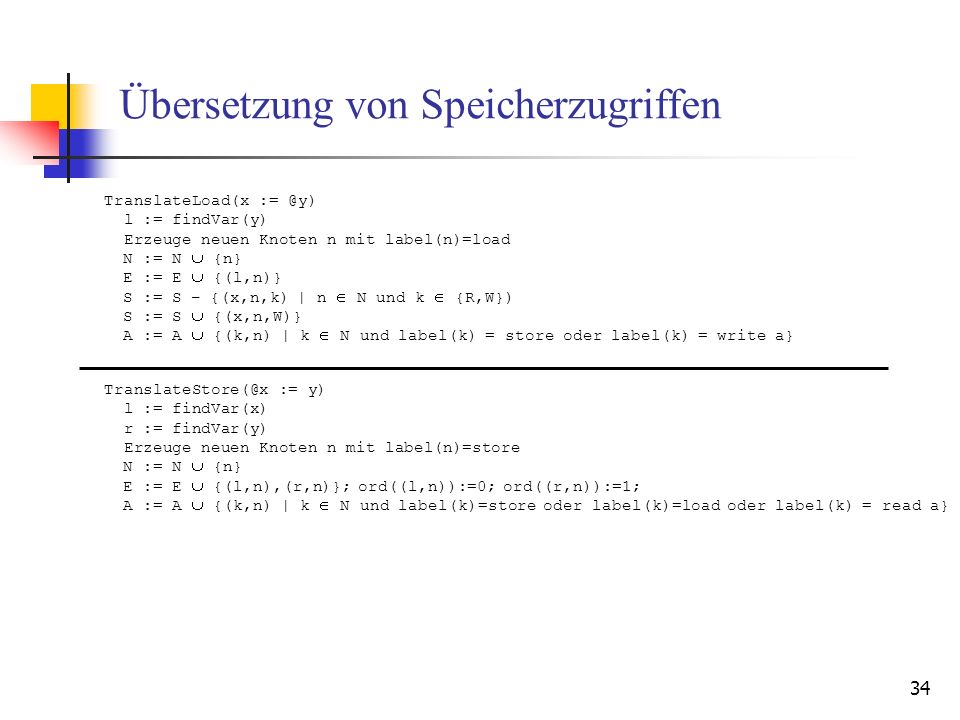

34 34 Übersetzung von Speicherzugriffen := y) l := findVar(x) r := findVar(y) Erzeuge neuen Knoten n mit label(n)=store N := N {n} E := E {(l,n),(r,n)}; ord((l,n)):=0; ord((r,n)):=1; A := A {(k,n) | k N und label(k)=store oder label(k)=load oder label(k) = read a} TranslateLoad(x l := findVar(y) Erzeuge neuen Knoten n mit label(n)=load N := N {n} E := E {(l,n)} S := S – {(x,n,k) | n N und k {R,W}) S := S {(x,n,W)} A := A {(k,n) | k N und label(k) = store oder label(k) = write a}

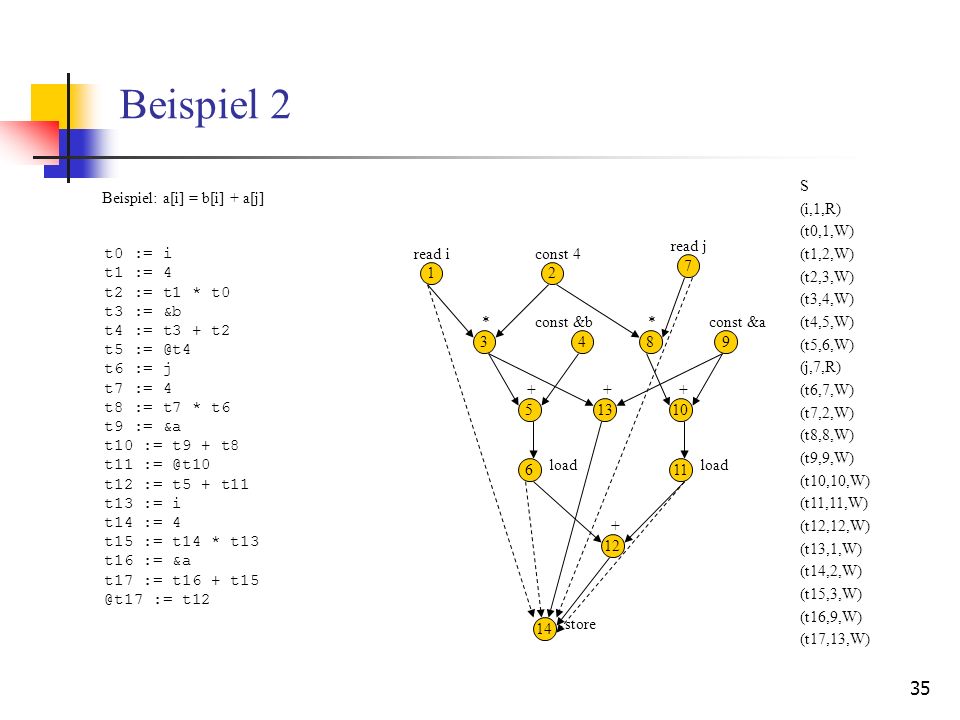

35 35 Beispiel 2 Beispiel: a[i] = b[i] + a[j] t0 := i t1 := 4 t2 := t1 * t0 t3 := &b t4 := t3 + t2 t5 t6 := j t7 := 4 t8 := t7 * t6 t9 := &a t10 := t9 + t8 t11 t12 := t5 + t11 t13 := i t14 := 4 t15 := t14 * t13 t16 := &a t17 := t16 + := t12 1 read i 2 const 4 3 (t0,1,W) S (t1,2,W) (t2,3,W) * 4 const &b (t3,4,W) 5 + (t4,5,W) 6 load (t5,6,W) 7 read j (i,1,R) (t6,7,W) (j,7,R) (t7,2,W) 8 * (t8,8,W) 9 const &a (t9,9,W) 10 + (t10,10,W) 11 load (t11,11,W) 12 + (t12,12,W) (t13,1,W) (t14,2,W) (t15,3,W) (t16,9,W) 13 + (t17,13,W) 14 store

36 36 Rücktransformation (List-Scheduling) Transformation eines DAGs (N, E, A, ord, label) in 3-Adress-Code ist trivial: Eine Menge ready speichert Knoten, deren Eingabedaten berechnet wurden. Eine Menge scheduled speichert die geplanten Knoten. Initial: scheduled := Genau die Kanten e E mit demselben Quellknoten werden mit derselben temporären Variablen beschriftet. ready = {n | n N und m (N – scheduled): (m,n) E und (m,n) A}. Für einen Knoten n ready wird die zugehörige 3-Adress-Code-Anweisung mit den Operanden an den ein- und ausgehenden Kanten von n erzeugt und scheduled := scheduled {n} gesetzt. Der letzte Schritt wird solange wiederholt, bis scheduled = N. Konsequenz: Variablen werden mehrfach verwendet. Reihenfolge der Operationen ist nur partiell festgelegt und kann durch die Auswahl des nächsten Knotens aus ready beeinflusst werden (evtl. Nutzung einer Prioritätsfunktion).

37 37 Steuerflussgraph Eine Folge von 3-Adress-Code-Befehlen sei in eine Menge von Basisblöcken b 1,…b n zerlegt. Ein Basisblock b j ist Steuerflussnachfolger eines Basisblocks b i, gdw. (die letzte Anweisung in b i kein Sprungbefehl oder ein bedingter Sprungbefehl ist und im 3-Adress-Code die erste Anweidung von b j auf die letzte Anweisung von b i folgt) oder die letzte Anweisung in b i ein Sprungbefehl mit dem Ziellabel x ist und die erste Anweisung in b j das Label x ist. Ein Steuerflussgraph (N,E,q,s) ist ein gerichteter Graph: dessen Knoten Basisblöcke repräsentieren und der eine Kante vom Knoten n zum Knoten m besitzt, falls m Steuerflussnachfolger von n ist. q,s N sind ausgezeichnete Startknoten / Endknoten. Ein Steuerflussgraph enthält alle möglichen Abarbeitungspfade innerhalb einer Prozedur. Wird verwendet zur Sammlung von Informationen im Programm, um diese für Optimierungszwecke zu nutzen.

38 38 Statischer Aufrufgraph In einem statischen Aufrufgraphen (N,E,label) repräsentieren die Knoten die Funktionen des Programms. Eine gerichtete Kante von einem Knoten n zu einem Knoten m existiert genau dann, wenn die Funktion f die Funktion f' aufruft und label(n) = f und label(m) = f'. Verwendung zur interprozeduralen Datenflussanalyse und Programmoptimierung.

39 39 SSA-Code (Static-Single-Assignment) SSA-Code ist 3-Adress-Code mit folgenden Eigenschaften bzw. Erweiterungen: Eigenschaft: Jeder Variablen wird statisch nur einmal ein Wert zugewiesen. Erweiterung: Es gibt eine Operation x := (y 1,…y n ), die, abhängig vom Programmablauf, der zu dieser Operation geführt hat, der Variablen x den Wert einer Variablen y i zuordnet. Datenabhängigkeiten sind direkt erkennbar, da jede Variablenverwendung genau eine Definition besitzt. a := 2 b := a a:= 1 a:= 2 d:= a a 2 := 2 d:= (a 1,a 2 ) a 0 := 2 b := a 0 a 1 := 1 Steuerflussgraph mit 3-Adress-CodeSteuerflussgraph mit SSA-Code

40 Ende der Zwischencodeerzeugung Weiter zur ZielcodeerzeugungZielcodeerzeugung
