1 computer graphics & visualization von Miroslav Knejp Raytracing, the future of realtime computer graphics?

2 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Übesicht Erste Eindrücke Erste Eindrücke Rasterization, die Quadratur des Dreiecks Rasterization, die Quadratur des Dreiecks – Erster Einsatz in Spielen – Das grundlegende Prinzip – Vor- und Nachteile Raytracing, die Simulation der Realität Raytracing, die Simulation der Realität – Die Entstehungsgeschichte – Wie funktioniert es? – Vor- und Nachteile – Hardwareumsetzung Ein Blick in die Sterne Ein Blick in die Sterne – Hybridverfahren – Der SaarCOR Pionier

3 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Videos in Spielen

4 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Final Fantasy

5 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Herr der Ringe

6 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Der Erstvergleich

7 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Übesicht Erste Eindrücke Erste Eindrücke Rasterization, die Quadratur des Dreiecks Rasterization, die Quadratur des Dreiecks – Erster Einsatz in Spielen – Das grundlegende Prinzip – Vor- und Nachteile Raytracing, ein physikalisches Modell Raytracing, ein physikalisches Modell – Die Entstehungsgeschichte – Wie funktioniert es? – Vor- und Nachteile – Hardwareumsetzung Ein Blick in die Sterne Ein Blick in die Sterne – Hybridverfahren – Der SaarCOR Pionier

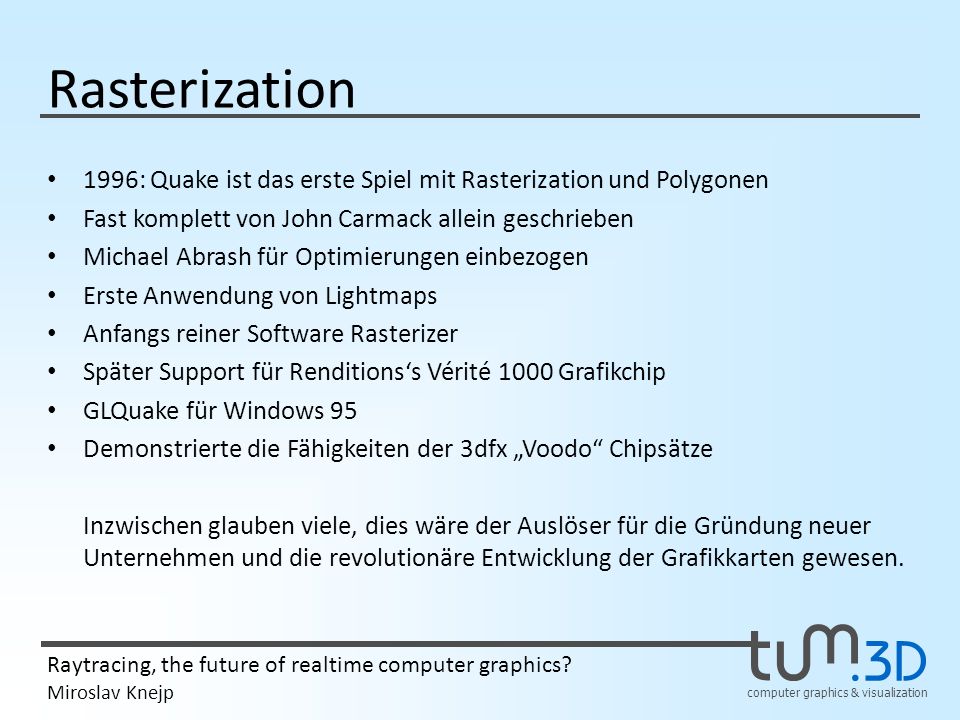

8 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Rasterization 1996: Quake ist das erste Spiel mit Rasterization und Polygonen Fast komplett von John Carmack allein geschrieben Michael Abrash für Optimierungen einbezogen Erste Anwendung von Lightmaps Anfangs reiner Software Rasterizer Später Support für Renditionss Vérité 1000 Grafikchip GLQuake für Windows 95 Demonstrierte die Fähigkeiten der 3dfx Voodo Chipsätze Inzwischen glauben viele, dies wäre der Auslöser für die Gründung neuer Unternehmen und die revolutionäre Entwicklung der Grafikkarten gewesen.

9 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Scanline Algorithmus Anfangs nur die Eckpunte bekannt Berechne die Kantenvektoren und die Umkehrung der Steigung 1/m. Die Kanten gehen von oben nach unten Wähle Kanten ausgehend vom höchsten Punkt Zeichne alle Punkte zwischen den x Werten der Kantenanfänge Veschiebe die Kanten um 1 nach unten und addiere 1/m auf die x Werte Zeichne alle Punkte zwischen den neuen x Werten Wiederhole bis keine Kanten mehr da

10 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Vor- & Nachteile Einfacher Algorithmus mit minimalem Rechenaufwand Äußerst effektive Hardwareumsetzungen Keinerlei forgeschrittene Effekte – Schattenwurf (Stencil-Buffer Maske) – Reflexionen (Stencil-Buffer Maske) – Refraktionen (nur mit Shadern) Runde Flächen nur mit vielen Polygonen möglich Beluchtungsmodell wird meist auf mehr Bildpunkte angewandt als nötig

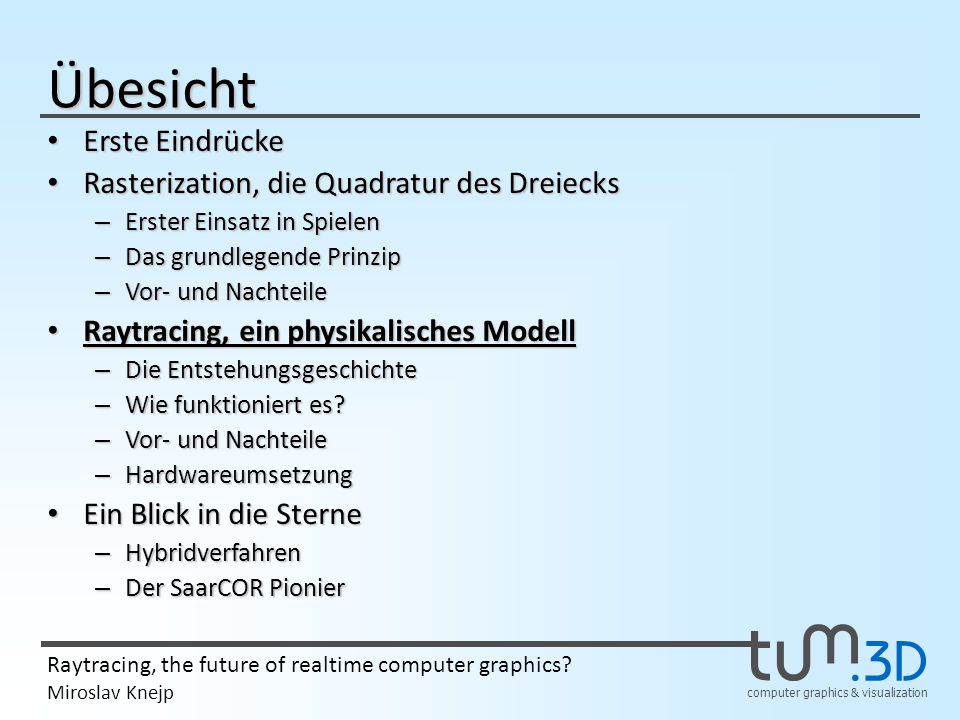

11 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Übesicht Erste Eindrücke Erste Eindrücke Rasterization, die Quadratur des Dreiecks Rasterization, die Quadratur des Dreiecks – Erster Einsatz in Spielen – Das grundlegende Prinzip – Vor- und Nachteile Raytracing, ein physikalisches Modell Raytracing, ein physikalisches Modell – Die Entstehungsgeschichte – Wie funktioniert es? – Vor- und Nachteile – Hardwareumsetzung Ein Blick in die Sterne Ein Blick in die Sterne – Hybridverfahren – Der SaarCOR Pionier

12 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Historisches 1966 Mathematical Application Group Inc. (MAGI) für Strahlungsdarstellung mit ray casting 1968 Arthur Apple nimmt in betracht ray casting für Grafikdarstellung zu benutzen 1972 wird MAGI wird zu Animatinsstudio Erstellte damals 3-D Animationen für TV, Bildungskanal und TRON 1979 Turner Whitted erweitert ray casting um weitere, rekursiv erstelte, Strahlen und schafft damit den Durchbruch der Computergrafik und nennt das Verfahren ray tracing

13 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Das Grundprinzip

14 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Der Raytracing Algorithmus

15 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Reflexionen

16 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Transparenz

17 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Vorteile Pixelgenaue Beleuchtung, ziemlich realistische Lichtverhältnise Beleuchtungsmodell wird nur auf sichtbaren Objektpunkten ausgewertet Realistische Schatten, Reflexionen und Refraktionen sind eingebaute Effekte und benötigen keine Tricks oder Shader Shader sind weiterhin einsetzbar Mit guten Sortieralgorithmen ist die Komplexität der Szene fast irrelevant (k-D Bäume) Runde Flächen durch Gleichungen oder Interpolation erreichbar Hypertextures

18 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Nachteile Schnittpunktberechnungen zwischen Gerade und Dreieck langsam Geradengleichung: X = O + µ * D Unterschiedlich je nach Schnittobjekt (Ebenen, Kugeln, Dreiecke, NURBS etc.) Ohne einen effizienten Sortieralgorithmus der Geometrie kaum machbar, da sonst O(n) für jeden Strahl, mit n = Anzahl Objekte in der Szene! Führt zu Aliasing Weiche Schatten sind teuer Trotz statischer Szene müssen alle Licht- und Schattenberechnungen für jeden Blickpunkt durchgeführt werden Globales Diffuses Licht wird nicht berücksichtigt

19 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp k-D Bäume k-dimensionale Raumeinteilungsbäume Jede Aufzweigung unterteilt den Raum entlang einer der Hautpachsen Die Vergleichsachse wird bei jedem Tiefenschritt cyklisch gewechselt Jeder Knoten enthält genau ein Element; Speicherverbrauch O(n) Konstruktion in O(n log n) Orthogonale Bereichssuche: Finde alle Knoten, deren Position in einem bestimmten Suchbereich liegt O(n 1- 1/k ) Interaktives Beispiel

20 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Hardwareumsetzung Zur Zeit keine echten Raytracer Grafikkarten vorhanden Rekursionen lassen sich schwierig mit hoher Effizienz umsetzen Rasterizer: Jedes Dreieck wird einzeln berechnet und dann verworfen Raytracer: Gesamte Gemoetrie muss während des Vorgangs gespeichert werden Maximale Parallelität, da Strahlen voneinander unabhängig

21 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Übesicht Erste Eindrücke Erste Eindrücke Rasterization, die Quadratur des Dreiecks Rasterization, die Quadratur des Dreiecks – Erster Einsatz in Spielen – Das grundlegende Prinzip – Vor- und Nachteile Raytracing, ein physikalisches Modell Raytracing, ein physikalisches Modell – Die Entstehungsgeschichte – Wie funktioniert es? – Vor- und Nachteile – Hardwareumsetzung Ein Blick in die Sterne Ein Blick in die Sterne – Hybridverfahren – Der SaarCOR Pionier

22 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Hybridverfahren Ersetze die Schnittpunktberechnung durch Rasterizer Anstatt der Farbe wird Position des Schnittpunkts und ein Zeiger auf das Dreieck gespeichert Damit wird die erste Stufe deutlich beschleunigt Ist nur für mittel gefüllte Szenen brauchbar wegen der Rasterizer Nachteile Schattenberechnung, Transparenz und Spiegelung müssen wieder vom Raytracer Algorithmus übernommen werden Hoher Geschwindigkeitsschub bei wenig Spiegelungen und Lichtbrechungen

23 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Der SaarCOR Echtzeit Raytracing Chip der Universität Saarbrücken Wurde am Lehrstuhl für Computergrafik unter Prof. Phillip Slusallek entwickelt SIGGRAPH 2005 wurde er erstmals im Cell-Processor von IBM demonstriert Der erste und einzige Raytracing Chip OpenRT: Eine Software Grafik API, die stark an die von OpenGL angelehnt ist und die Grundlage für den Chip war Kann riesige Datenmengen in Echtzeit darstellen Automobilindustrie setzt das Echtzeit-Raytraicing Verfahren bereits in der Planungsphase ein, um Fehler vor der Produktion zu finden RPU: Programmable Ray Processing Unit

24 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp SaarCOR Technisches Realisiert auf einem FPGA Chip FPGA = Field Programmable Gate Array, besteht aus sehr vielen programmierbaren Elementen (= Gates), deutlich langsamer als festverdrahtete Logik 90 MHz Grundtakt 6 x 4 MB SD-RAM 2 RAM Riegel für Framebuffer, 1 Riegel für Shader und 3 Riegel für k- D Baum und Dreiecke 300 MB/s Speicherbandbreite von Raytracer und Shader genutzt 135 MB/s zum Zeichnen einer 1024x768 Szene auf dem Bildschirm PCI Anschluss Festverdrahtete Logik könnte noch schnellere Taktungen und mehr Speicher/Bandbreite erreichen

25 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp SaarCOR Performance ScenetrianglesobjectsSaarCOROpenRTRPU Scene ,6 fps20,8 fps12,9 fps Office ,9 fps10,4 fps14,6 fps Quake ,6 fps11,1 fps12,5 fps Quake3-p ,6 fps7,9 fps9,7 fps UT ,6 fps8,0 fps7,5 fps Conference ,2 fps8,1 fps5,5 fps Castle ,5 fps9,2 fps2,8 fps Terrain ,6 fps3,5 fps2,2 fps SunCOR ,5 fps7,5 fps4,0 fps OpenRT: 2,66 GHz Pentium 4| 512 x 384 Auflösung SaarCOR/RPU: 66 MHz| Texturen, Shading & Filter

26 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp nVidia 8800 GTX 3D Mark Triangles 84,69 fps Deutlich höhere Transistorzahlen als complette Quad-Core CPUs GPU-Takt: 575 MHz Speichertakt: 1800 MHz 128 Shader Einheiten (1,35 GHz) 768 MB GDDR3 RAM 30 GB/s Anbindung (könnte über 100 Raytracing Einheiten versorgen) Der bis heute schnellste veröffentlichte Raytracer auf GPUs schaffte 300k bis 4M Strahlen pro Sekunde ohne Geometry Shader (ATI Radeon 9700PRO) Der FPGA Prototyp schafft 3M bis 12M Strahlen pro Sekunde mit deutlich geringeren Energie- und Bandbreitenanforderung Fazit: Ein festverdrahteter SaarCOR, der um eine oder zwei Größenordnungen erweitert wird, würde bereits die Fähigkeiten normaler Grafikkarten übertreffen.

27 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Der SaarCOR

28 computer graphics & visualization Raytracing, the future of realtime computer graphics? Miroslav Knejp Echt oder künstlich? Danke für die Aufmerksamkeit Q & A
