Entwicklungsschwerpunkte 2004
Vertriebstagung Industriesensoren Ort: St. Georgen Datum: Zeit: 0900 – 1800 Entwicklung Industriesensoren: Günther Waibel Manfred Schmitt Helmar Scholz Kai Guttmann Ralf Waldkircher Benjamin Kilian Entwicklungsteam Rückblick Entwicklungsschwerpunkte Neue Produkte Zukunftsperspektiven © SCHMIDT Technology ·
3
Entwicklungsteam Günther Waibel (Leitung) Manfred Schmitt (Elektronik)
Helmar Scholz (Strömung) Kai Guttmann (AVT) Ralf Waldkircher (Software) Benjamin Kilian (Musterbau) © SCHMIDT Technology ·
4
Rückblick – Zielsetzung 2002
Medientemperatur Medienresistenz Reinraumtauglichkeit Sondergase Busfähigkeit Ex-Schutz Strömungsgeschwindigkeit O 2 120 °C 60 m/s Stand 09/2002 © SCHMIDT Technology ·
5
Entwicklungsschwerpunkte 2004 – 2005
Medientemperatur Medienresistenz Reinraumtauglichkeit Sondergase Busfähigkeit Ex-Schutz Strömungsgeschwindigkeit O 2 120 °C 60 m/s Parametrierbarkeit Biogas 160 m/s >200 °C 120 m/s 150 °C CAN DeviceNet Profibus Ziele bis 2005 Stand 09/2002 © SCHMIDT Technology ·
6
SCHMIDT® Strömungssensoren – Neue Produkte
2005 2004 Q1 Q2 Q3 Q4 SS20.60 HS (Highspeed) SS20.60 PT (Platinversion) SS20.60 MR (Medienresistenz) SS BV (Basisversion) SS FB (Bus) SS Bidirektio © SCHMIDT Technology ·
7
SCHMIDT® Strömungssensoren – SS20.60 HS

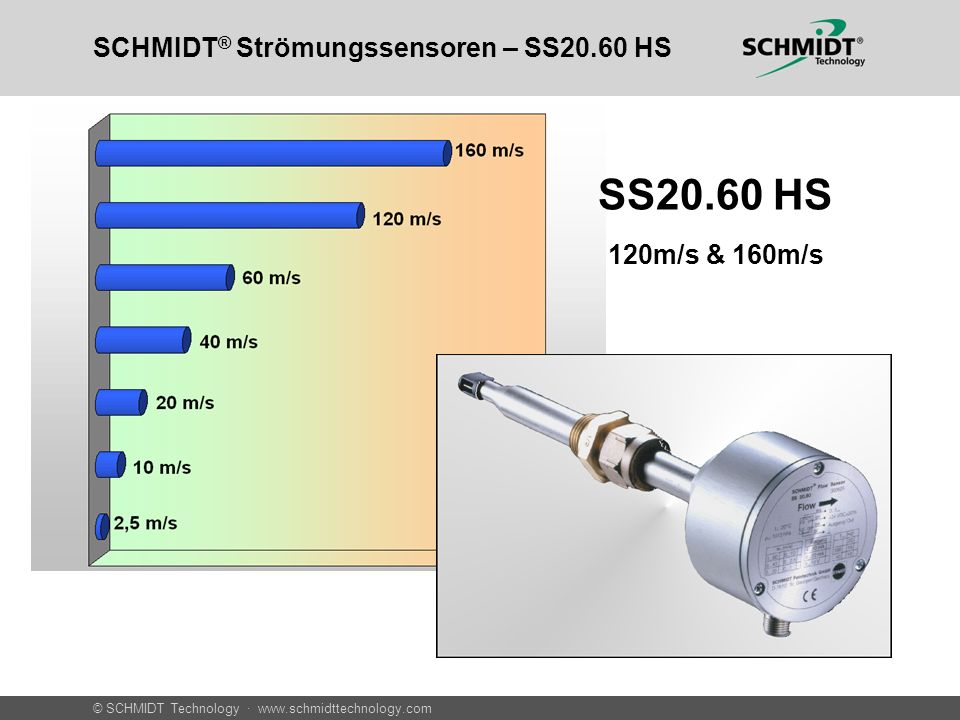

120m/s & 160m/s © SCHMIDT Technology ·
8
SCHMIDT® Strömungssensoren – SS20.60 HS
Neue Messbereiche 120m/s und 160m/s 100% Kompatibel zu Standard SS20.60 Untere Meßbereichsgrenze bei 0,2m/s Meßungenauigkeit unverändert +-(3% vom Meßwert + 0,4% vom Meßbereichsendwert) Derzeit 120m/s und 160m/s keine abgesetzte Version möglich! Derzeit keine Kalibrierzertifikate ausstellbar Lieferbar ab sofort © SCHMIDT Technology ·
9
Verbesserung des Standard Sensors SS20.60
SCHMIDT® Strömungssensoren – SS20.60 PT Verbesserung des Standard Sensors SS20.60 1. Neues Chipelement Chip-Material: Platin auf Dünnglas Vorteile: Chemisch resistenter, oxidationsbeständiger und zuverlässigere Kontaktierung mit Flexprint erhöhte Lebensdauer Silikon Platin Haftvermittler Glas © SCHMIDT Technology ·
10
SCHMIDT® Strömungssensoren – SS20.60 PT
2. „Fehlererkennung“ Elektronik kann defekt am Chipelement erkennen (4-20mA Ausgangstyp) Folge: Konstanter Fehlerstrom von 2mA am Analogausgang Sensor o.k.: mA Sensor defekt: 2 mA Lieferbar ab Mai 2004 © SCHMIDT Technology ·
11
SCHMIDT® Strömungssensoren – SS20.60 MR
Einsatz neuer Materialien und Fertigungstechnologien Erhöhte Medienresistenz Höherer Temperaturbereich Weniger medienberührende Teile Bewährter SS20.60 Sensor mit erweiterten Eigenschaften © SCHMIDT Technology ·
12
SCHMIDT® Strömungssensoren – SS20.60 MR
Features SS20.60 MR (vorläufig): Medienresistenz nach DIN Temperaturbereich bis 180°C Beschichtung des kompletten Sensorkopfs möglich Extreme mechanische Festigkeit des Sensorkopfs © SCHMIDT Technology ·
13
SCHMIDT® Strömungssensoren – SS20.60 MR
2004 2005 Q1 Q2 Q3 Q4 Q1 Q2 Funktionsmuster Bemusterungsphase Prototypen Feldtest Erstserie Serie SS20.60 MR © SCHMIDT Technology ·
14
SCHMIDT® Strömungssensoren – SS20.400
Einsatz neuer Technologien aus der Mikrosystemtechnik Kompakte Bauform Geringe Ansprechzeit Geringer Energieverbrauch Sensor mit völlig neuen Möglichkeiten © SCHMIDT Technology ·
15
SCHMIDT® Strömungssensoren – SS20.400
Features SS (vorläufig): Größe eines Füllfederhalters Messbereich m/s Bidirektionalität Reaktionszeit << 100 ms Linearer Analogausgang 2 programmierbare Digitalausgänge Kundenseitig parametrierbar Geringer Energieverbrauch (~20 mW) © SCHMIDT Technology ·
16
SCHMIDT® Strömungssensoren – SS20.400
2004 2005 Q1 Q2 Q3 Q4 Q1 Q2 Funktionsmuster Bemusterungsphase Prototypen Feldtest Erstserie © SCHMIDT Technology ·
17
Erfolg beginnt mit der Idee
18

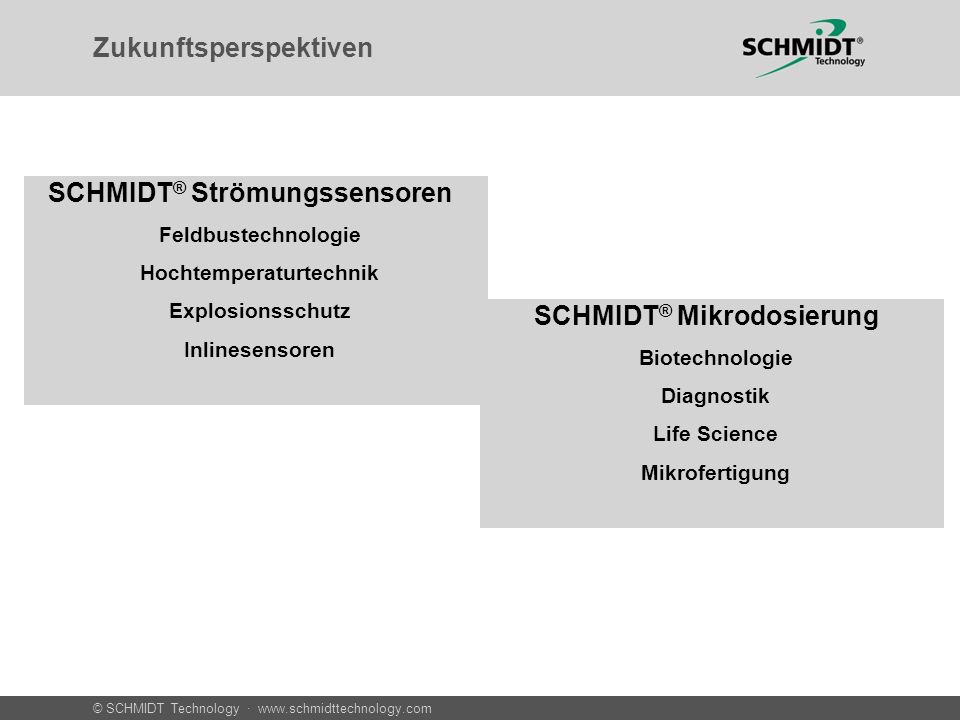

Zukunftsperspektiven
SCHMIDT® Strömungssensoren Feldbustechnologie Hochtemperaturtechnik Explosionsschutz Inlinesensoren SCHMIDT® Mikrodosierung Biotechnologie Diagnostik Life Science Mikrofertigung © SCHMIDT Technology ·
19
SCHMIDT® Mikrodosierung
Bioanalytik Diagnostik Mikrofertigung Dosieren von Proteinlösung in Mikrotiterplatten Geregelte Dosierung mit Durchflussmessung Nano- bis Pikoliterbereich Prozesssicher & Protokollfähig Prozesssicher & Protokollfähig © SCHMIDT Technology ·
20
SCHMIDT® Mikrodosierung
Bioanalytik Diagnostik Mikrofertigung Dosieren von Reagenzien zur POC-Diagnose Erzeugung von Linien und Punkten Exakte Mengenabgabe im Nanoliterbereich Zuverlässig & Rückführbar Zuverlässig & Rückführbar © SCHMIDT Technology ·
21
SCHMIDT® Mikrodosierung
Bioanalytik Diagnostik Mikrofertigung Mikrogetriebe Mikro- & Feinstdosierung von technischen Flüssigkeiten Schmiermittel, Öle, Reinigungsmittel Klebstoffe und Lötpasten Prozesssicher & Protokollfähig Elektronikfertigung Festplattenlaufwerke Prozesssicher & Protokollfähig © SCHMIDT Technology ·
22
SCHMIDT® Mikrodosierung Dosierung mit integrierter Durchflussregelung
Technische Daten: Viskositätsbereich mPas Tropfenvolumen nl Volumenstreuung 1% Tropfenrate 40Hz max. Dosiervolumen 10nl... Durchflussrate 5µl/s max. Medien wässrige Medien Reinigungsmittel Öle Lösungen, etc. Vorratsbehälter Ein- /Mehrwegsystem Positioniereinheit kundenspezifisch Wir bieten kundenspezifische Lösungen. © SCHMIDT Technology ·
