1

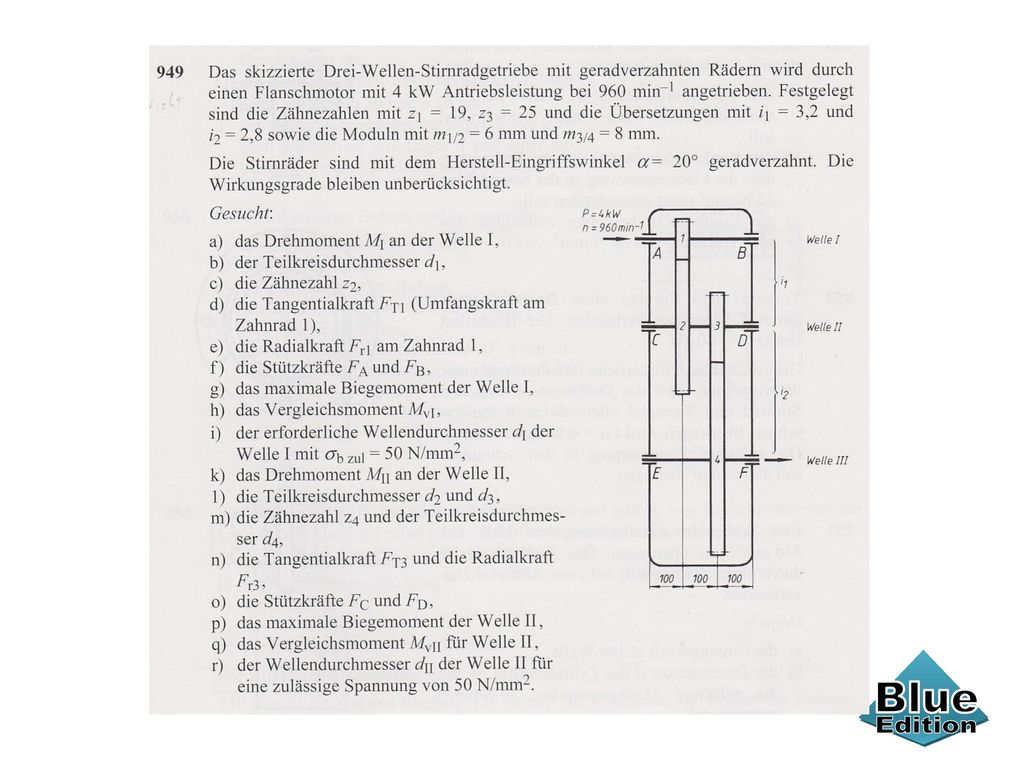

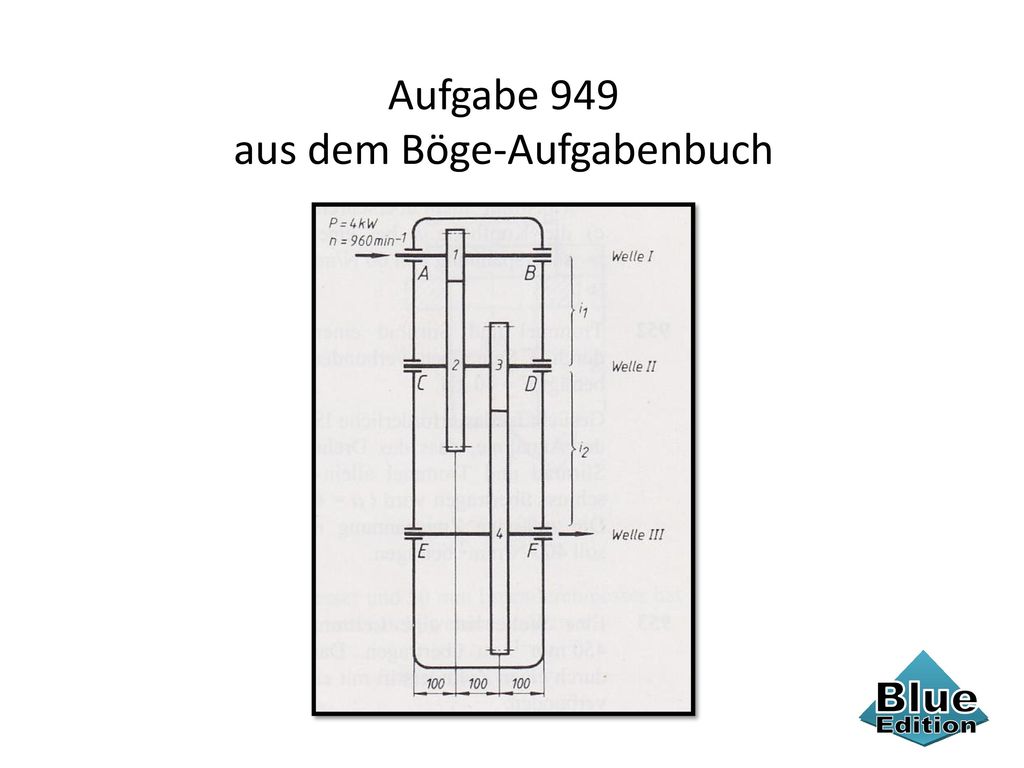

aus dem BΓΆge-Aufgabenbuch
3

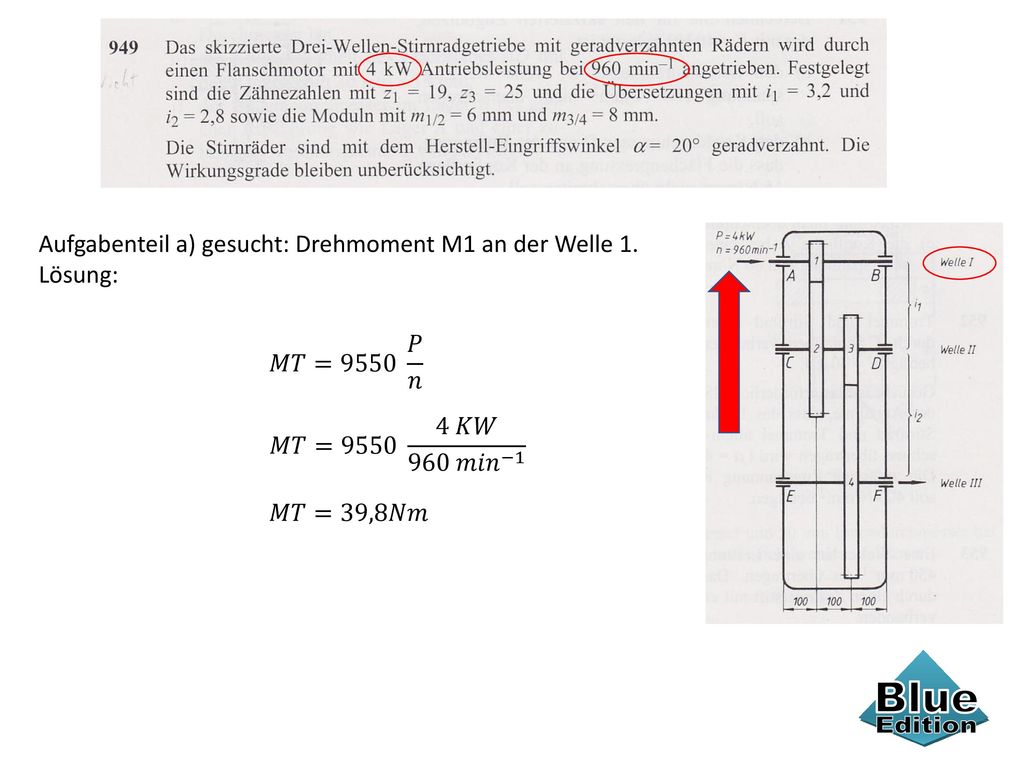

Aufgabenteil a) gesucht: Drehmoment M1 an der Welle 1.
LΓΆsung: ππ=9550 π π ππ= πΎπ 960 πππ β1 ππ=39,8ππ
4

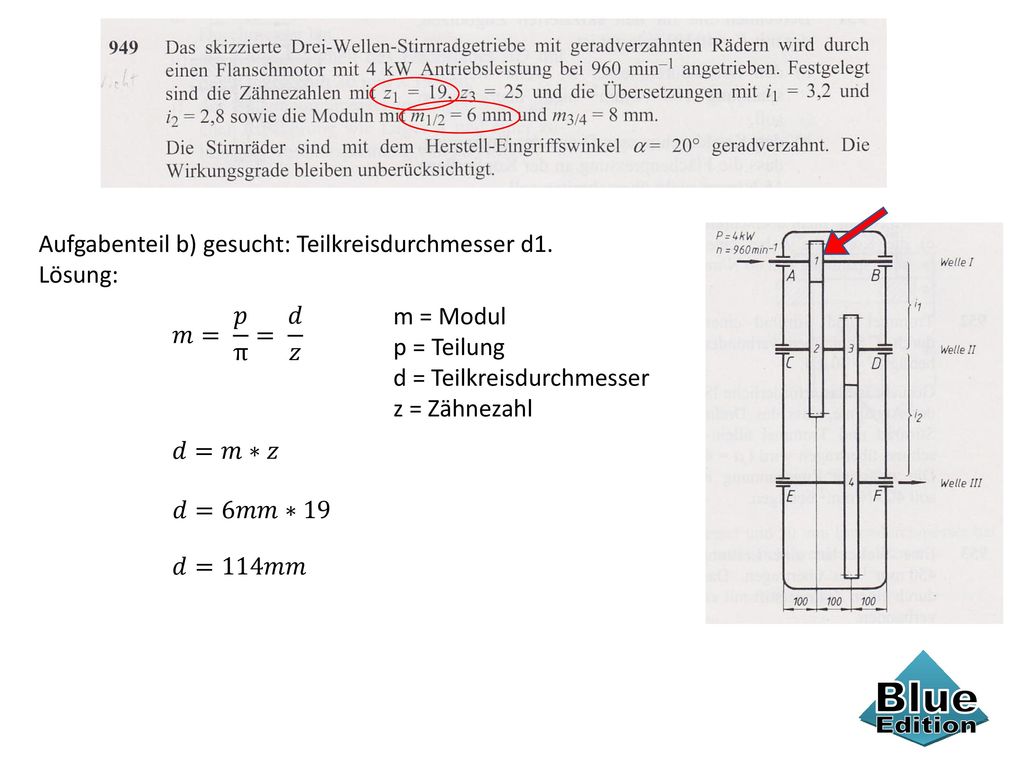

Aufgabenteil b) gesucht: Teilkreisdurchmesser d1.
LΓΆsung: π= π Ο = π π§ m = Modul p = Teilung d = Teilkreisdurchmesser z = ZΓ€hnezahl π=πβπ§ π=6ππβ19 π=114ππ
5

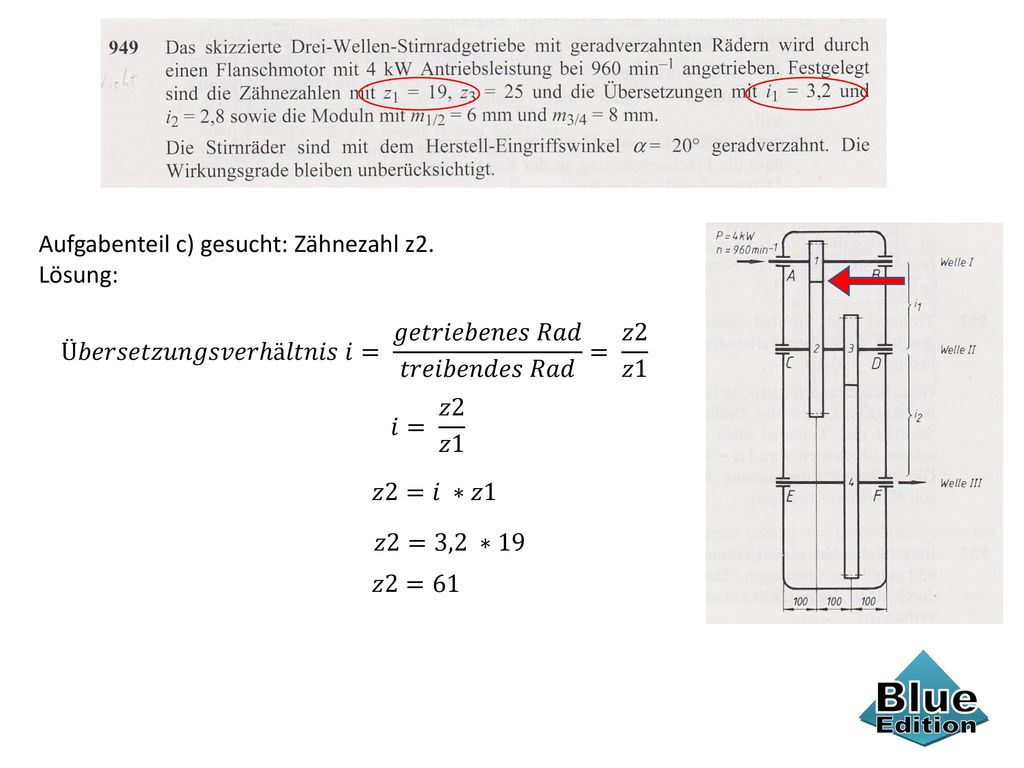

Aufgabenteil c) gesucht: ZΓ€hnezahl z2.
LΓΆsung: Γππππ ππ‘π§π’πππ π£ππβΓ€ππ‘πππ π= πππ‘ππππππππ π
ππ π‘πππππππππ π
ππ = π§2 π§1 π= π§2 π§1 π§2=π βπ§1 π§2=3,2 β19 π§2=61
6

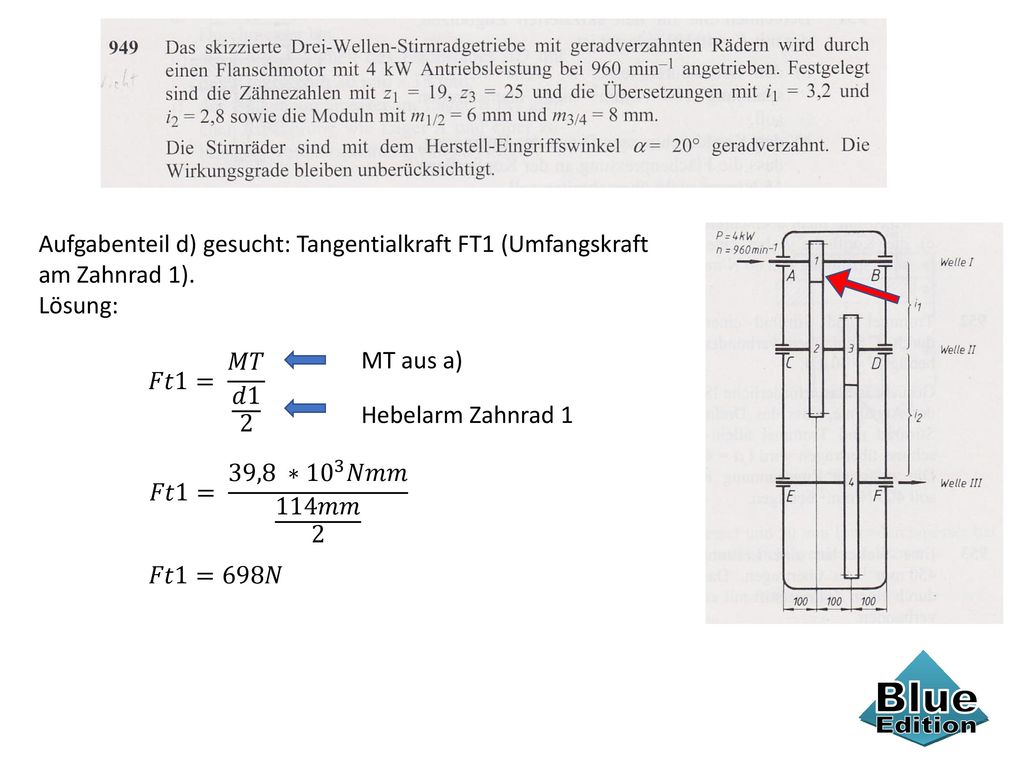

Aufgabenteil d) gesucht: Tangentialkraft FT1 (Umfangskraft am Zahnrad 1).
LΓΆsung: πΉπ‘1= ππ π1 2 MT aus a) Hebelarm Zahnrad 1 πΉπ‘1= 39,8 β 10 3 πππ 114ππ 2 πΉπ‘1=698π
7

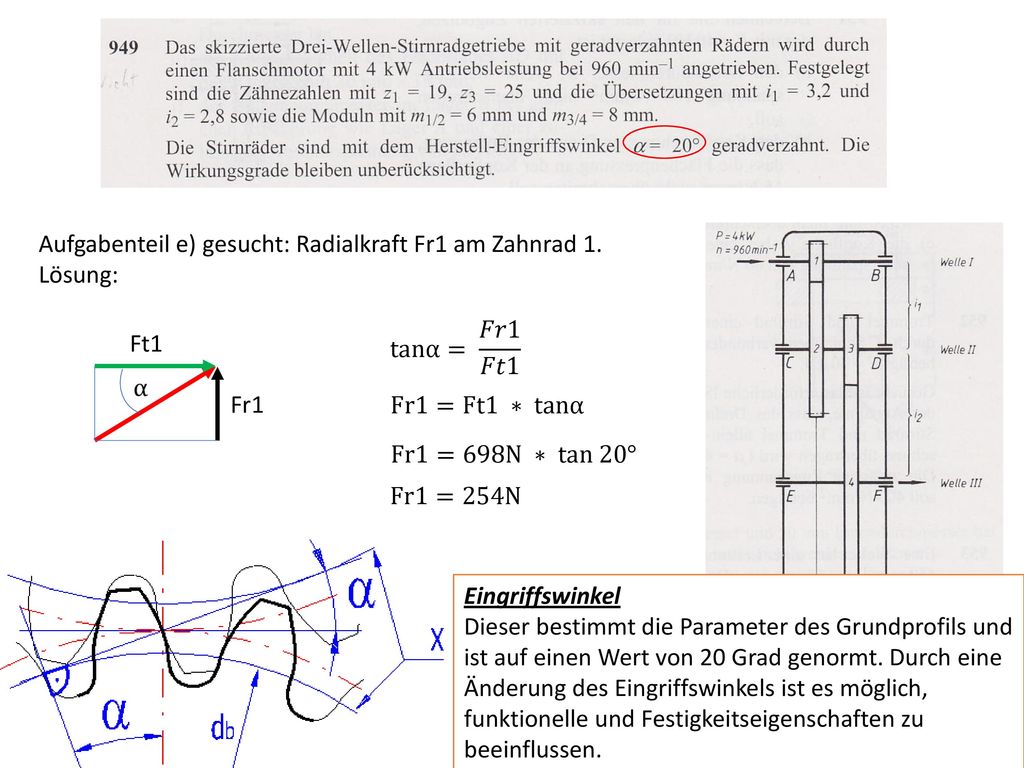

Aufgabenteil e) gesucht: Radialkraft Fr1 am Zahnrad 1.
LΓΆsung: tanΞ±= πΉπ1 πΉπ‘1 Fr1 Ft1 Fr1=Ft1 β tanΞ± Fr1=698N β tan 20Β° Fr1=254N Eingriffswinkel Dieser bestimmt die Parameter des Grundprofils und ist auf einen Wert von 20 Grad genormt. Durch eine Γnderung des Eingriffswinkels ist es mΓΆglich, funktionelle und Festigkeitseigenschaften zu beeinflussen.
8

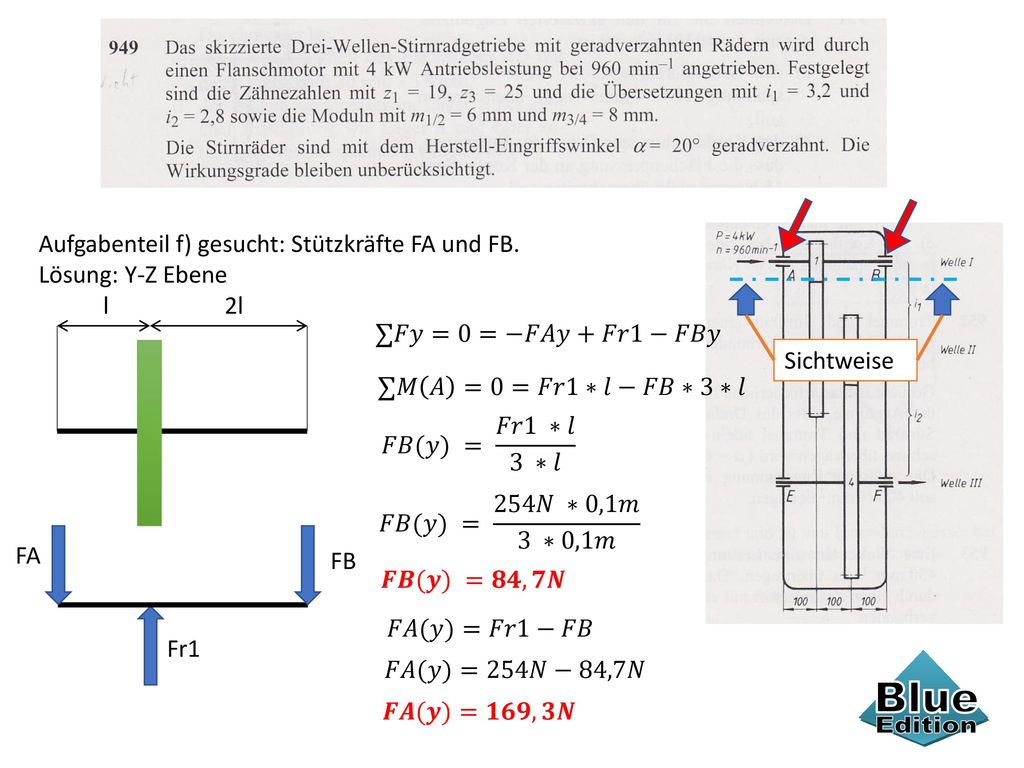

Aufgabenteil f) gesucht: StΓΌtzkrΓ€fte FA und FB.
LΓΆsung: Y-Z Ebene l 2l FA FB Fr1 Sichtweise βπΉπ¦=0=βπΉπ΄π¦+πΉπ1βπΉπ΅π¦ βπ π΄ =0=πΉπ1βπβπΉπ΅β3βπ πΉπ΅(π¦) = πΉπ1 βπ 3 βπ πΉπ΅(π¦) = 254π β0,1π 3 β0,1π ππ©(π) =ππ,ππ΅ πΉπ΄(π¦)=πΉπ1βπΉπ΅ πΉπ΄(π¦)=254πβ84,7π ππ¨(π)=πππ,ππ΅
9
Aufgabenteil f) gesucht: StΓΌtzkrΓ€fte FA und FB.
LΓΆsung: X-Y Ebene (Draufsicht) l 2l FA FB Ft1 βπΉπ₯=0=βπΉπ΄π₯+πΉπ‘1βπΉπ΅ βπ π΄ =0=πΉπ‘1βπβπΉπ΅π₯β3βπ πΉπ΅(π₯) = πΉπ‘1 βπ 3 βπ πΉπ΅(π₯) = 698π β0,1π 3 β0,1π ππ©(π) =πππ,ππ΅ πΉπ΄(π₯)=πΉπ‘1βπΉπ΅π₯ πΉπ΄(π₯)=698πβ232,7π ππ¨(π)=πππ,ππ΅
10
Aufgabenteil f) gesucht: StΓΌtzkrΓ€fte FA und FB.
LΓΆsung: ππ¨(π)=πππ,ππ΅ ππ¨(π)=πππ,ππ΅ ππ©(π) =ππ,ππ΅ ππ©(π) =πππ,ππ΅ Fy Fx F πΉ π΄ = (πΉπ΄π₯)Β²+(πΉπ΄π¦)Β² =495π πΉ π΅ = (πΉπ΅π₯)Β²+(πΉπ΅π¦)Β² =248π
11
Aufgabenteil g) gesucht: Maximales Biegemoment Welle 1.
LΓΆsung: ππ πππ₯=πΉπ΄βπ Mb max FA l FB 2l ππ πππ₯=495πβ0,1m ππ πππ₯=49,5ππ
12

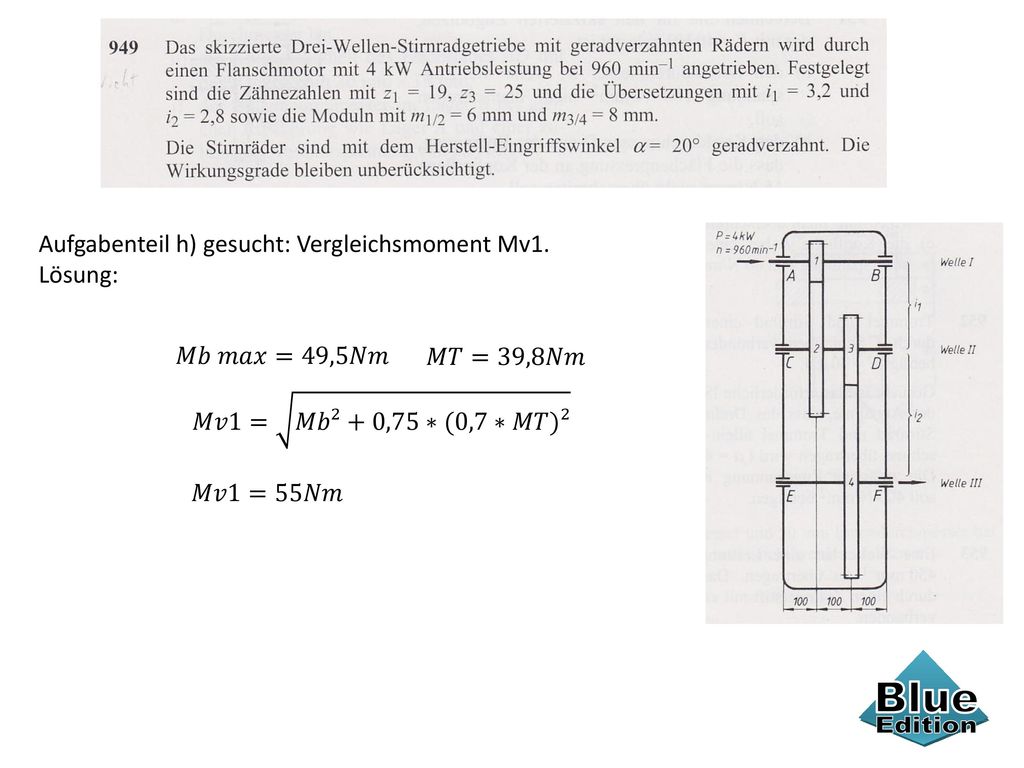

Aufgabenteil h) gesucht: Vergleichsmoment Mv1.
LΓΆsung: ππ πππ₯=49,5ππ ππ=39,8ππ ππ£1= ππΒ²+0,75β(0,7βππ)Β² ππ£1=55ππ
13

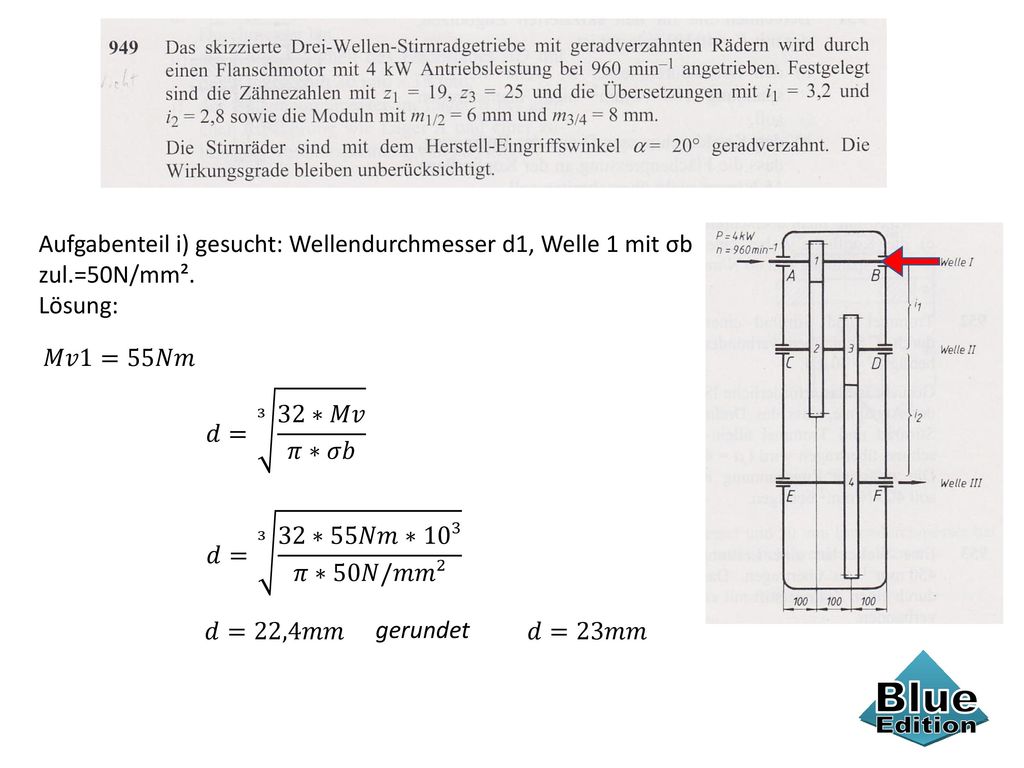

Aufgabenteil i) gesucht: Wellendurchmesser d1, Welle 1 mit Οb zul
Aufgabenteil i) gesucht: Wellendurchmesser d1, Welle 1 mit Οb zul.=50N/mmΒ². LΓΆsung: ππ£1=55ππ π= 3 32βππ£ πβππ π= 3 32β55ππβ10Β³ πβ50π/ππΒ² π=22,4ππ gerundet π=23ππ
14
Aufgabenteil k) gesucht: Drehmoment M2 an der Welle 2.
LΓΆsung: π2=π1β π§2 π§1 π2=39,8ππβ 61 19 π2=128ππ
15
Aufgabenteil l) gesucht: Teilkreisdurchmesser d2 und d3.
LΓΆsung: π= π Ο = π π§ m = Modul p = Teilung d = Teilkreisdurchmesser z = ZΓ€hnezahl π§2=61 π§3=25 π2=π2βπ§2 π3=π3βπ§3 π2=6ππβ61 π3=8ππβ25 π
π=πππππ π
π=πππππ
16

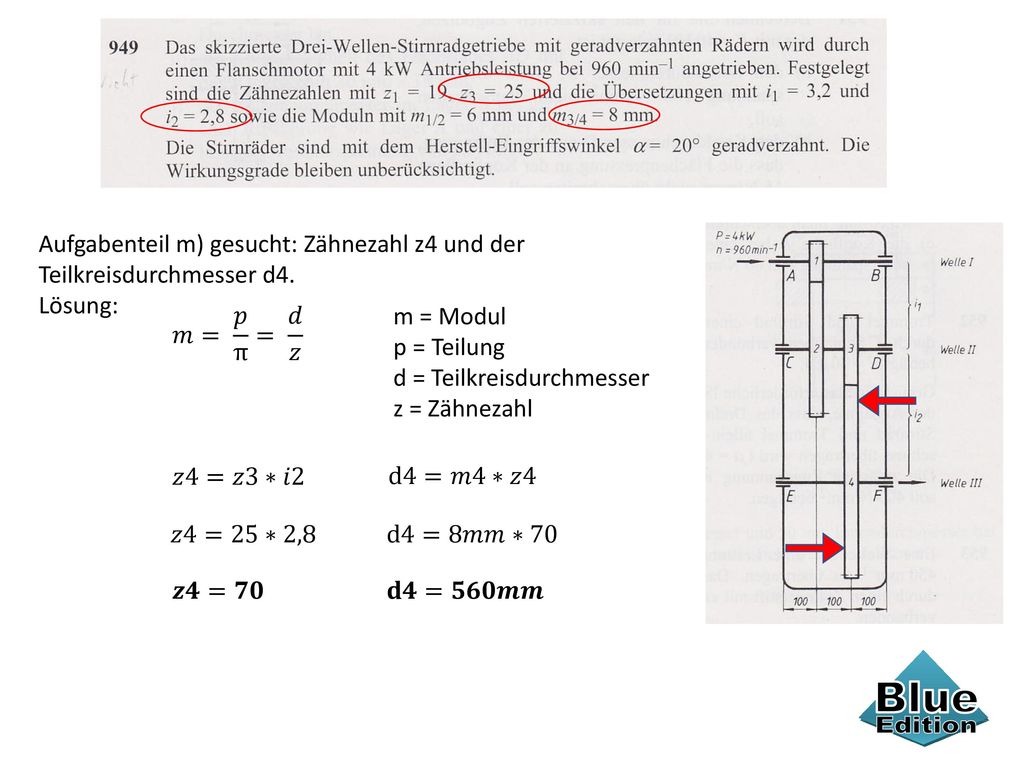

Aufgabenteil m) gesucht: ZΓ€hnezahl z4 und der Teilkreisdurchmesser d4.
LΓΆsung: π= π Ο = π π§ m = Modul p = Teilung d = Teilkreisdurchmesser z = ZΓ€hnezahl π§4=π§3βπ2 d4=π4βπ§4 π§4=25β2,8 d4=8ππβ70 ππ=ππ ππ=πππππ
17

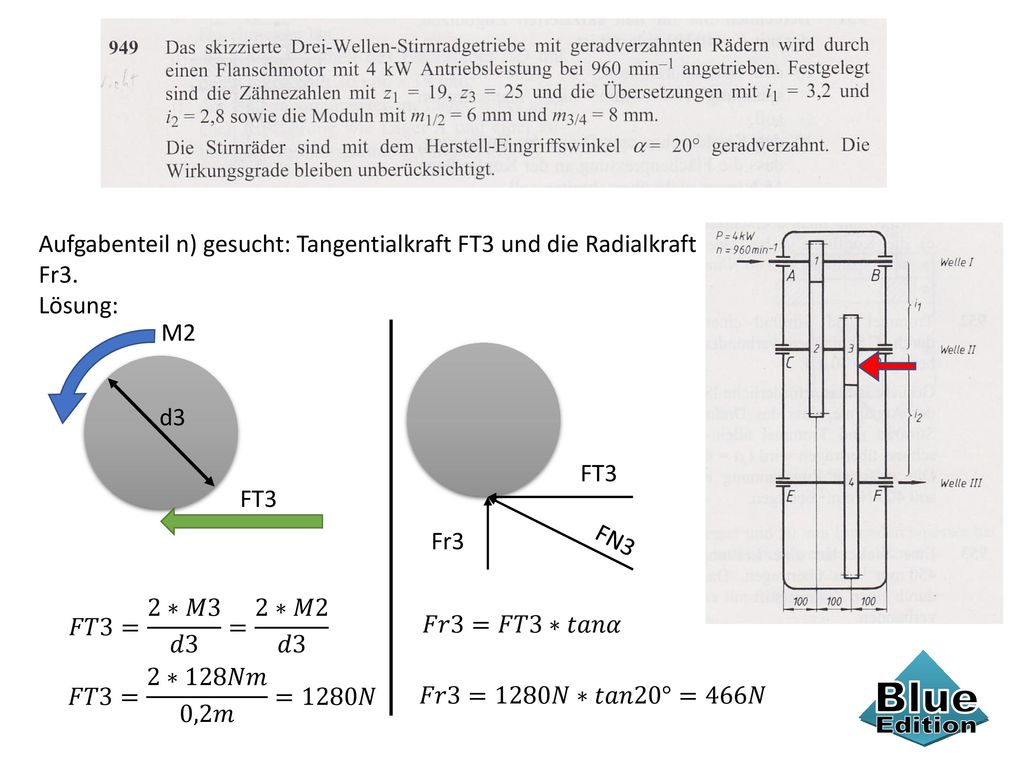

Aufgabenteil n) gesucht: Tangentialkraft FT3 und die Radialkraft Fr3.
LΓΆsung: M2 d3 FT3 FT3 Fr3 FN3 πΉπ3= 2βπ3 π3 = 2βπ2 π3 πΉπ3=πΉπ3βπ‘πππΌ πΉπ3= 2β128ππ 0,2π =1280π πΉπ3=1280πβπ‘ππ20Β°=466π
18
Blue Edition Aufgabenteil o) gesucht: StΓΌtzkrΓ€fte FC und FD.
LΓΆsung: X-Z Ebene (Draufsicht) d2 d3 FCX Fr2 Fr3 FDX βπΉπ₯=0=πΉπΆπ₯βπΉπ‘2βπΉπ‘3+πΉπ·π₯ βπ π =0=βπΉπ‘2βπβπΉπ‘3β2βπ+πΉπ·π₯β3βπ πΉπ·(π₯) = πΉπ‘2 βπ+πΉπ‘3β2βπ 3 βπ Blue Edition πΉπ· π₯ = 698πβ0,1π+1280πβ2β0,1π 3 β0,1 =πππππ΅
19

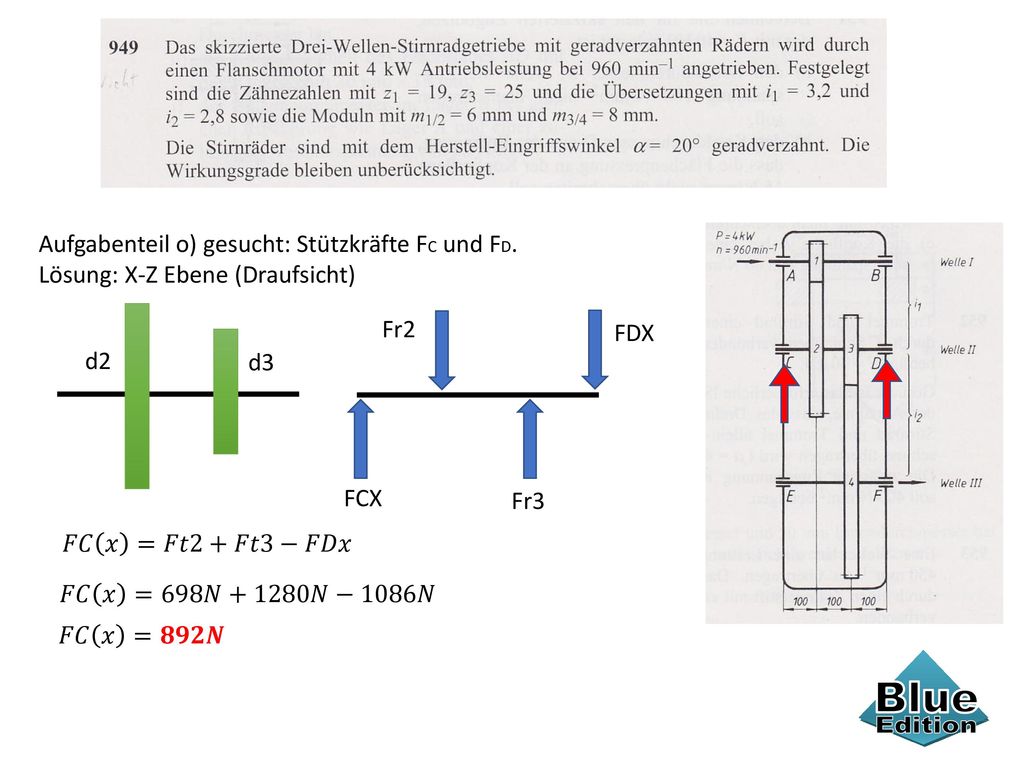

Aufgabenteil o) gesucht: StΓΌtzkrΓ€fte FC und FD.
LΓΆsung: X-Z Ebene (Draufsicht) FCX Fr2 Fr3 FDX d2 d3 πΉπΆ π₯ =πΉπ‘2+πΉπ‘3βπΉπ·π₯ πΉπΆ π₯ =698π+1280πβ1086π πΉπΆ π₯ =ππππ΅
20

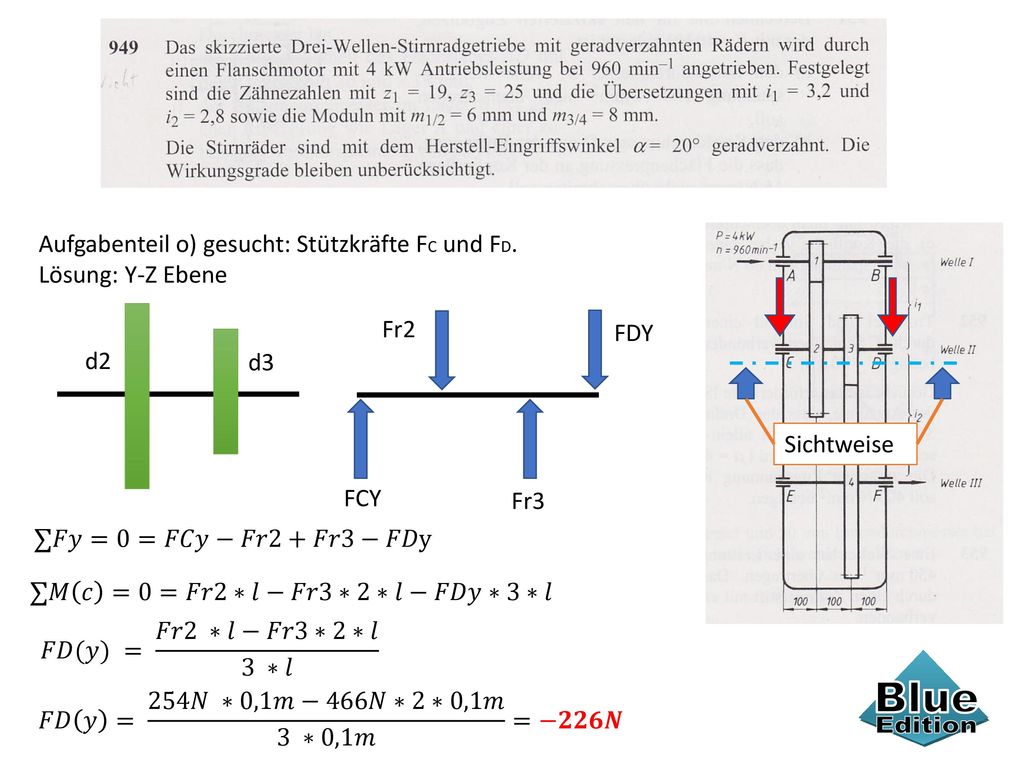

Aufgabenteil o) gesucht: StΓΌtzkrΓ€fte FC und FD.
LΓΆsung: Y-Z Ebene FCY Fr2 Fr3 FDY d2 d3 Sichtweise βπΉπ¦=0=πΉπΆπ¦βπΉπ2+πΉπ3βπΉπ·y βπ π =0=πΉπ2βπβπΉπ3β2βπβπΉπ·π¦β3βπ πΉπ·(π¦) = πΉπ2 βπβπΉπ3β2βπ 3 βπ πΉπ· π¦ = 254π β0,1πβ466πβ2β0,1π 3 β0,1π =βππππ΅
21

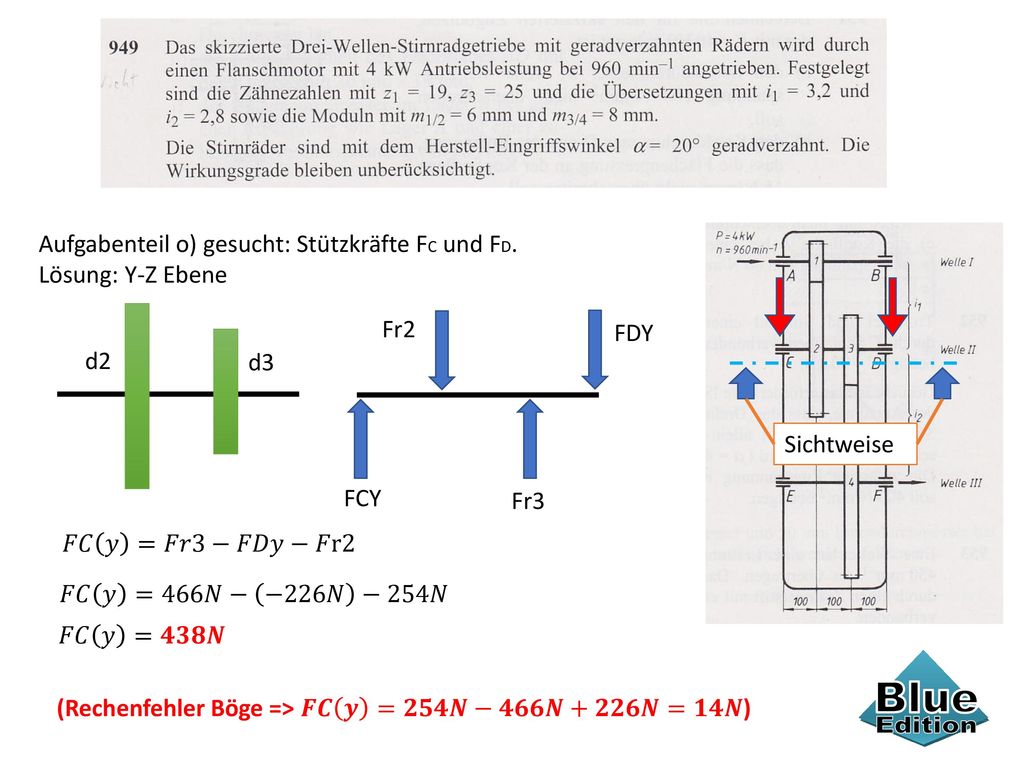

Aufgabenteil o) gesucht: StΓΌtzkrΓ€fte FC und FD.
LΓΆsung: Y-Z Ebene FCY Fr2 Fr3 FDY d2 d3 Sichtweise πΉπΆ π¦ =πΉπ3βπΉπ·π¦βπΉr2 πΉπΆ π¦ =466πβ β226π β254π πΉπΆ π¦ =ππππ΅ (Rechenfehler BΓΆge => ππͺ π =ππππ΅βππππ΅+ππππ΅=πππ΅)
22

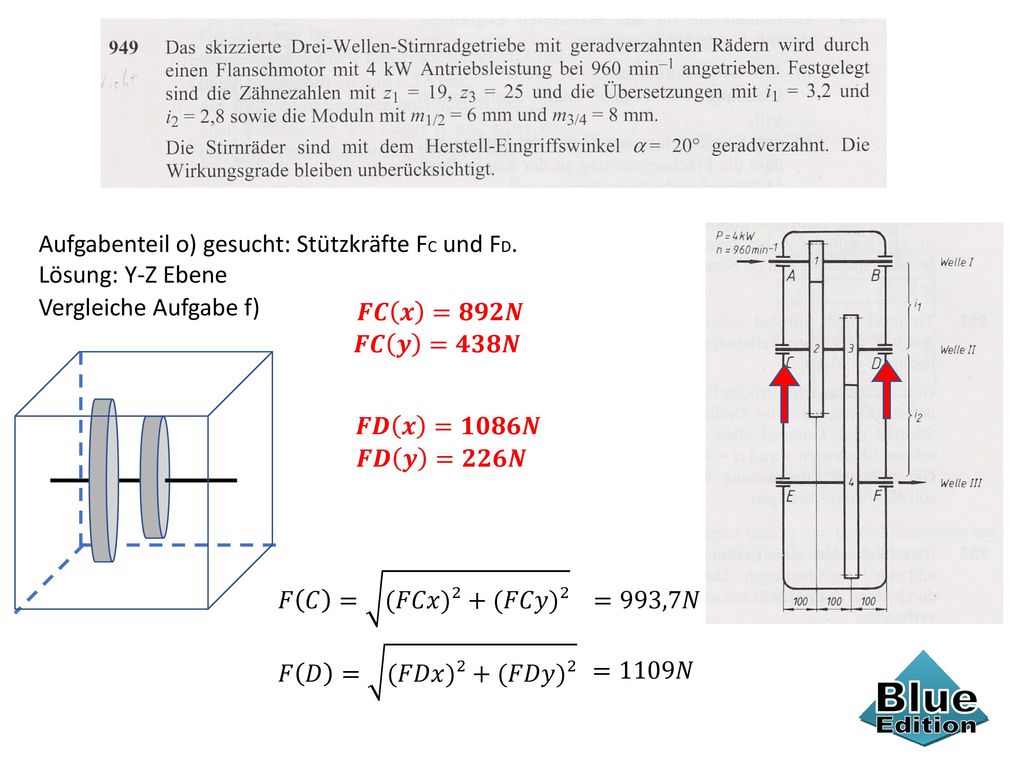

Aufgabenteil o) gesucht: StΓΌtzkrΓ€fte FC und FD.
LΓΆsung: Y-Z Ebene Vergleiche Aufgabe f) ππͺ π =ππππ΅ ππͺ π =ππππ΅ ππ« π =ππππ΅ ππ« π =πππππ΅ πΉ πΆ = (πΉπΆπ₯)Β²+(πΉπΆπ¦)Β² =993,7π πΉ π· = (πΉπ·π₯)Β²+(πΉπ·π¦)Β² =1109π
23
} ? Aufgabenteil p) gesucht: Biegemoment der Welle 2. LΓΆsung:
FC FD FN2 FN3 Querkraft nach BΓΆge } ? πππππ₯=πΉπ·βπ FC FD πππππ₯=1109πβ0,1π πππππ₯=110,9ππ
24

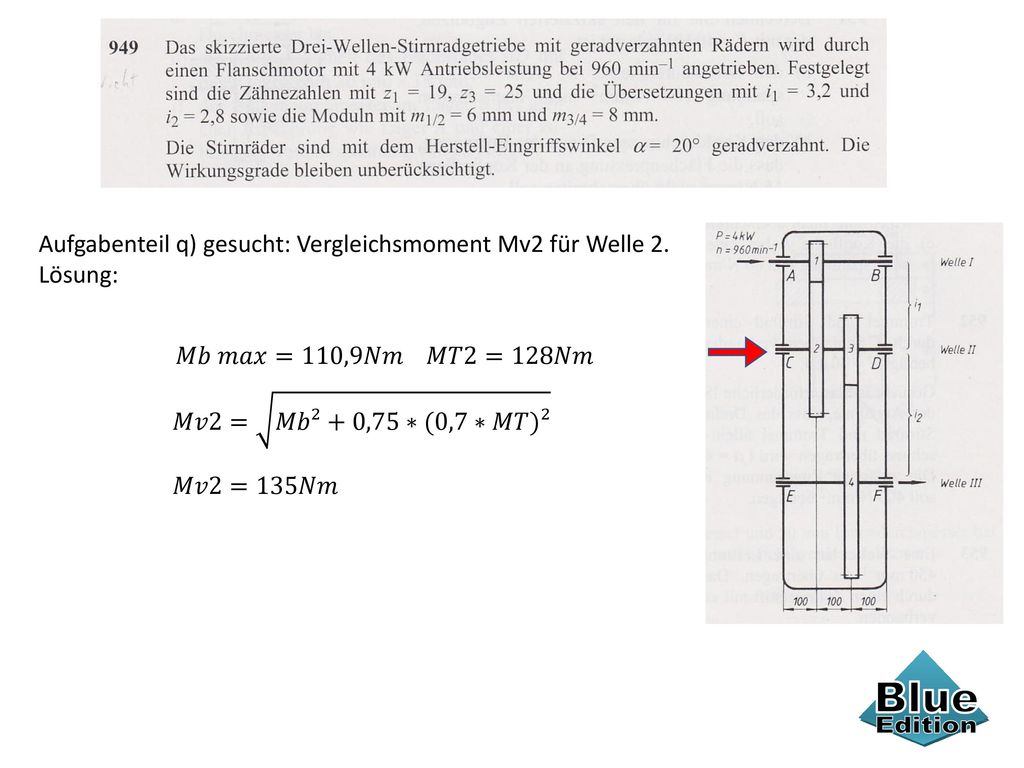

Aufgabenteil q) gesucht: Vergleichsmoment Mv2 fΓΌr Welle 2.
LΓΆsung: ππ πππ₯=110,9ππ ππ2=128ππ ππ£2= ππΒ²+0,75β(0,7βππ)Β² ππ£2=135ππ
25
Aufgabenteil r) gesucht: Der Wellendurchmesser d2 der Welle 2 fΓΌr eine zulΓ€ssige Spannung von 50 N/mmΒ². LΓΆsung: ππ£2=135ππ π= 3 32βππ£ πβππ π= 3 32β135ππβ10Β³ πβ50π/ππΒ² π=30,2ππ gerundet zu π=31ππ Warum wird d=30,2mm aufgerundet? Beim Abrunden wΓΌrde die Welle weniger als 50N/mmΒ² ertragen!
26

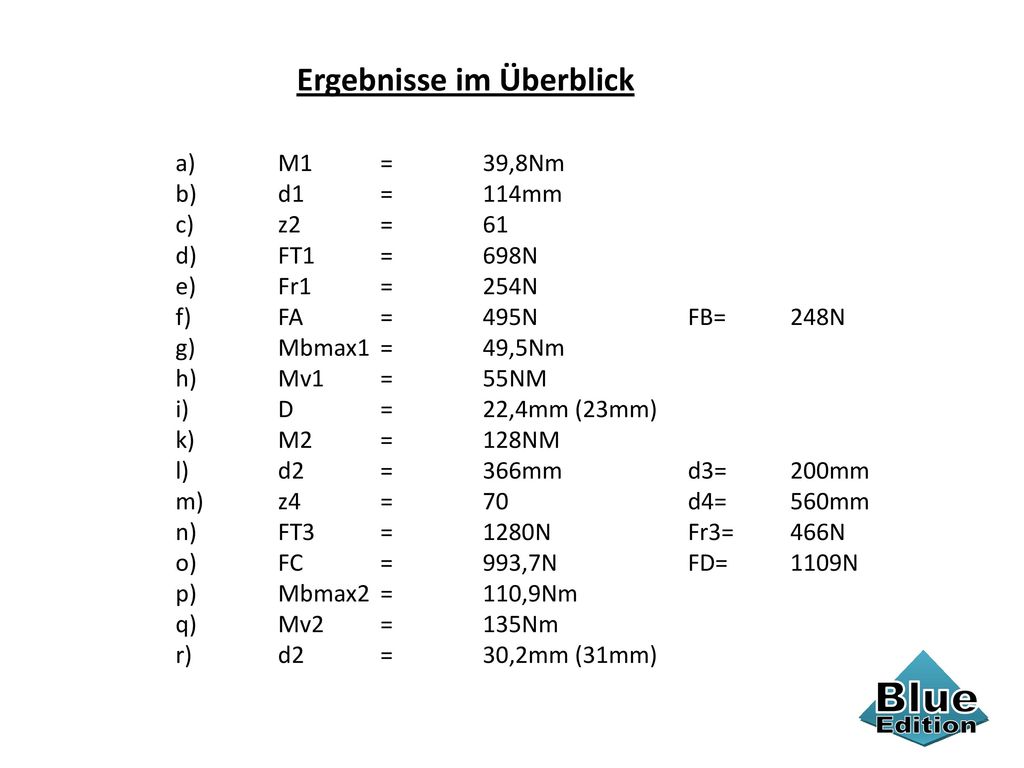

Ergebnisse im Γberblick
a) M1 = 39,8Nm b) d1 = 114mm c) z2 = 61 d) FT1 = 698N e) Fr1 = 254N f) FA = 495N FB= 248N g) Mbmax1 = 49,5Nm h) Mv1 = 55NM i) D = 22,4mm (23mm) k) M2 = 128NM l) d2 = 366mm d3= 200mm m) z4 = 70 d4= 560mm n) FT3 = 1280N Fr3= 466N o) FC = 993,7N FD= 1109N p) Mbmax2 = 110,9Nm q) Mv2 = 135Nm r) d2 = 30,2mm (31mm)
