Seismologie Und Seismik

Präsentation zum Thema: "Seismologie Und Seismik"—  Präsentation transkript:

1 Seismologie Und Seismik
Stephanie Haas

2 Inhalt Unterschied Seismologie/Seismik Arten von seismischen Wellen
Geschwindigkeiten der Wellentypen Methoden zur Erzeugung künstlicher Erdbeben Arten von Seismik Stephanie Haas Seismologie und Seismik

3 Unterschied Seismologie/Seismik
Teilgebiet der Geophysik Natürliche Wellen Teilgebiet der angewandten Geophysik Künstliche Wellen Stephanie Haas Seismologie und Seismik

4 Seismologie: Erforschung des „tiefen“ Erdinneren
Seismik: Erforschung der oberen Erdkruste © Wikipedia Stephanie Haas Seismologie und Seismik

5 Arten von seismischen Wellen
Raumwellen Oberflächenwellen Primärwellen Longitudinale Wellen Sekundärwellen Transversale Wellen Love-Wellen Rayleigh-Wellen Scholte-Wellen Stephanie Haas Seismologie und Seismik

6 Longitudinal-/Transversalwellen
Longitudinalwellen: Schwingung in Ausbreitungsrichtung Z.B. Schallwellen Transversalwellen: Schwingung senkrecht zur Ausbreitungsrichtung Z.B. Saitenschwingung © Wikipedia © Wikipedia Stephanie Haas Seismologie und Seismik

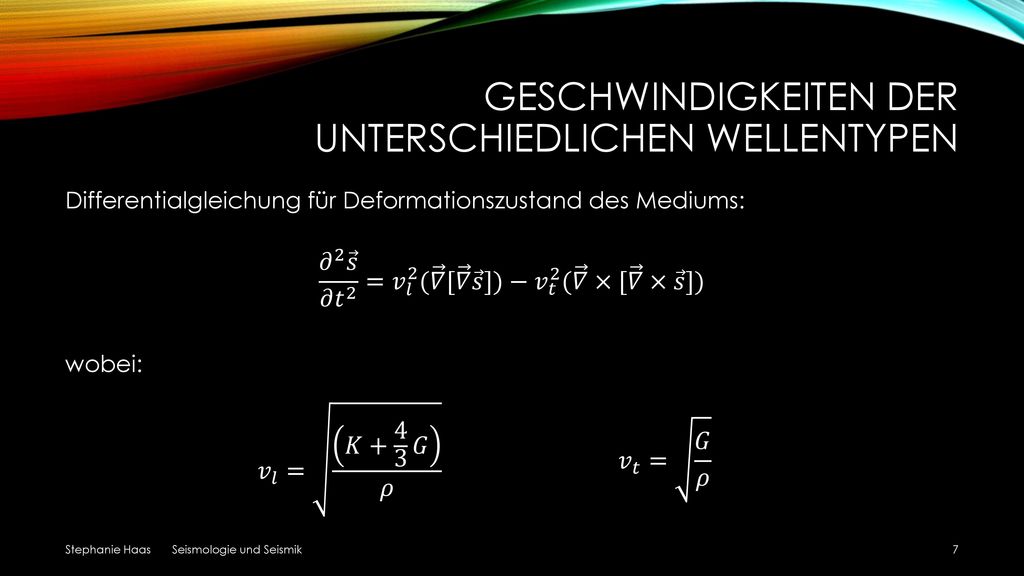

7 Geschwindigkeiten der unterschiedlichen Wellentypen
Differentialgleichung für Deformationszustand des Mediums: 𝜕 2 𝑠 𝜕 𝑡 2 = 𝑣 𝑙 2 ( 𝛻 [ 𝛻 𝑠 ])− 𝑣 𝑡 2 ( 𝛻 ×[ 𝛻 × 𝑠 ]) wobei: 𝑣 𝑙 = 𝐾+ 4 3 𝐺 𝜌 𝑣 𝑡 = 𝐺 𝜌 Stephanie Haas Seismologie und Seismik

8 Künstliche Erzeugung seismischer Wellen
Hammer Fallgewicht Sprengungen … Stephanie Haas Seismologie und Seismik

9 Arten von Seismik Refraktionsseismik Reflexionsseismik
Ausbreitung Wellenfeld entlang Oberfläche aufgezeichnet Messung mit Geophonen Z.B. zur Ermittlung von Tiefen von Gebirgswurzeln Erkenntnisse aus reflektierten Wellen Zur Bestimmung von Schichtgrenzen im Erdinneren Reflexionskoeffizient: 𝑅= 𝜌 2 𝑣 2 − 𝜌 1 𝑣 2 𝜌 2 𝑣 2 + 𝜌 1 𝑣 1 Stephanie Haas Seismologie und Seismik

10 Schematische Darstellung einer refraktionsseismischen Messung
Stephanie Haas Seismologie und Seismik

11 Danke für die Aufmerksamkeit
