1 Einsatzmöglichkeiten der Sprachsignalverarbeitung Milan SIGMUND, TU Brünn,

2 Sprachsignal Was ist Sprache ? Mathematische Form a Akustische Form Schriftliche Form Signalform eins oder 1

3 Sprachsignal Sprache aus der technischen Sicht Sprache = Sprachsignal (akustisches Signal) das kann man: messen übertragen aufnehmen (archivieren) bearbeiten und verarbeiten (auch on-line)

4 Akustisches Signal p abs (t) P m p ak (t) p abs = P m + p ak Atmosphärendruck P m : langsame Schwankungen hPa Schalldruck p ak : schnelle Schwankungen 20 μPa-0,1 Pa Absolutdruck: t [Tage] t [ms] Abfolge von Luftdruckschwankungen Maßeinheit Pascal 1 Pa = 1 N/m 2

5 Akustisches Signal man unterscheidet: periodische Klänge (Musik, Vogelgesang, Wind,....) nichtperiodische Klänge (Husten, Gewitterdonner,....) Sprache

6 Akustisches Signal Reiner Ton T A s(t) t s(t) = A sin (2π f t + φ) Parameter wahrgenommen als Amplitude A Periode T resp. Frequenz f Phase φ Lautstärke Tonhöhe

7 Akustisches Signal Audio = ich höre (lateinisch) Infraschall Schall Ultraschall unhörbar hörbar unhörbar 16 Hz Hz

8 Akustisches Signal Hörfläche des menschlichen Gehörs Schallquelle: 140 dB Flugzeug beim Start 120 dB Rockgruppe 80 dB belebte Strasse 70 dB normale Unterhaltung 50 dB leise Unterhaltung 30 dB sanftes Flüstern 20 dB Papiergeraschel

9 Akustisches Signal Frequenzbereiche MusikinstrumentFrequenz [Hz] Orgel 15 – Klavier 25 – Kontrabass40 – 250 Trompete 150 – Fagott50 – 500 Piccoloflöte 500 – SpracheFrequenz [Hz] Bühnensprache 80 – Alltagssprache180 – Telefonsprache300 – 3 400

10 Informationsgehalt der Sprache 75 % Inhalt der Sprache Was? 25 % Sprecher: 15 % - Identität Wer? 10 % - Zustand Wie? Gesamtinformation in störungsfreiem Sprachsignal: Nachricht Identität Zustand

11 Spracheingabe

12 Spracherkennung - Vokale Vokal a im Detail · periodische Signalform · hohe Signalenergie · charakterisiert durch Formanten

13 Spracherkennung - Vokale Formanten - lokale Maxima im Spektrum F 1 - F 7 - Resonanzfrequenzen von den größten Räumen des Vokaltraktes - F1 - Rachenraum F2 - Mundhöhle F3 - Nasenhöhle f S(f) F1F1 F2F2 F3F3

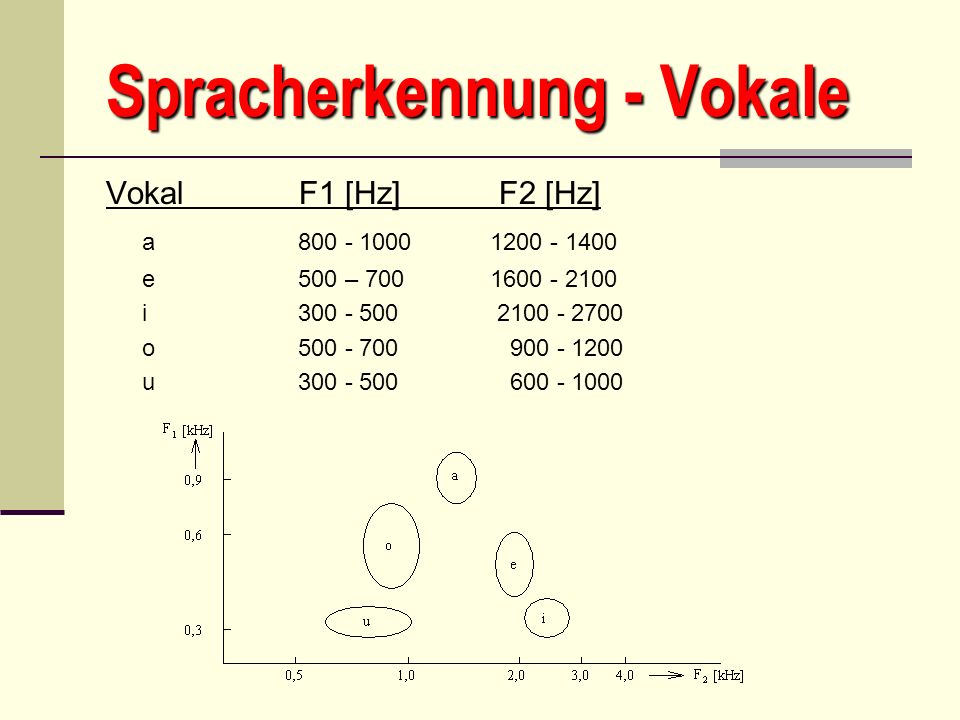

14 Spracherkennung - Vokale Vokal F1 [Hz] F2 [Hz] a e 500 – i o u

15 Spracherkennung Variabilität des Sprachsignals Wort Signal im Zeitbereich (dreimal von einem Sprecher)

16 Spracherkennung Segmentierung des Sprachsignals Verschiebung Überlappung Segment ~ 20-30ms Hamming-Fenster w(n) = 0,54 - 0,46 cos(2 n/N)für n = 1, 2,..., N w(n) = 0sonst N.... Länge eines Segments in Abtastwerten

17 Spracherkennung Sprachmerkmale: Signalenergie s(n) - Sprachsignal N - Segmentlänge (in Abtastwerten) Z= 19 Nulldurchgangsrate

18 Spracherkennung Zeitverlauf Energie Log Energie Nulldurchgangsrate

19 Spechererkennung Optimale Merkmale führen durch Sprachsignalverarbeitung direkt zu anatomischen Parametern

20 Spechererkennung Grundfrequenz der Stimme F 0 Merkmal des Sprachsignals: Grundfrequenz der Stimme F 0 in Hz Bezogener anatomischer Parameter: Länge der Stimmlippen L in mm

21 Spechererkennung Werte der Grundfrequenz F 0 Normale Sprache50 – 400 Hz Männer 70 – 160 Hztypisch F 0 =110 Hz Frauen150 – 280 Hztypisch F 0 =210 Hz Kinder300 – 400 Hz Extrem – singende weibliche Stimmebis ca. 980 Hz

22 Anwendungen Spracherkennung: Akustische Steuerung von Geräten Alarmstopschalter (ein Wort) Eingabe der Rufnummer Lichtsteuerung, … Fließende Sprache Begutachtungen (medizinische, forensische) Schlüsselworterkennung in Audiodateien Diskussion bei wichtigen Tagungen, …. Ziel: Diktiermaschine mit Spracheingang

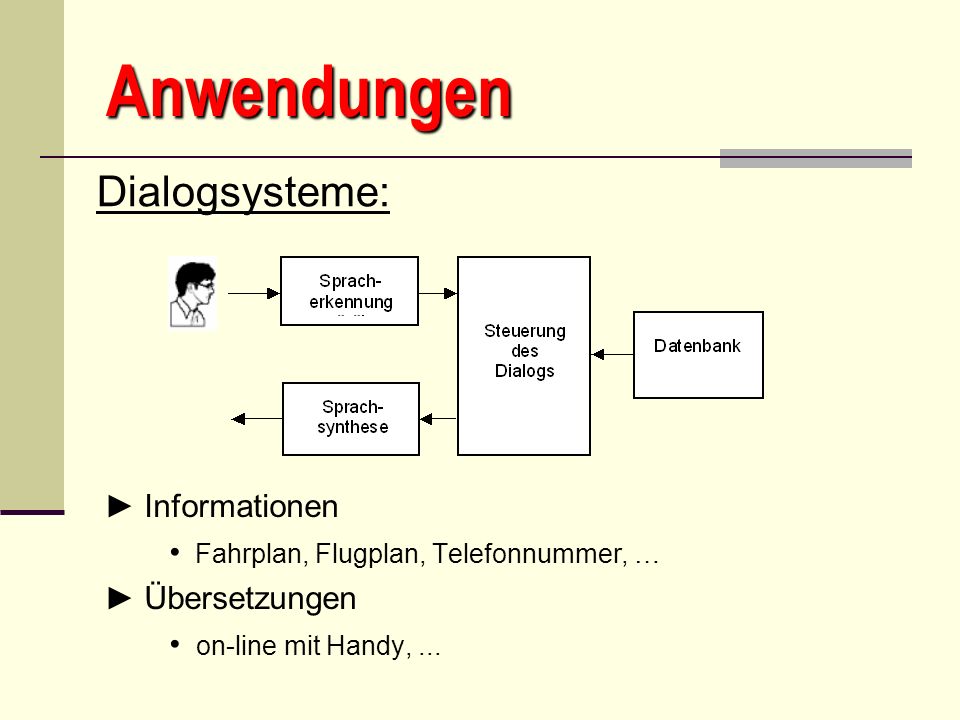

23 Anwendungen Informationen Fahrplan, Flugplan, Telefonnummer, … Übersetzungen on-line mit Handy,... Dialogsysteme:

24 Anwendungen Spechererkennung: Verifikation Wegfahrsperre für Kraftfahrzeuge telefonischer Bankauftragsdienst Identifikation Analyse von Täterstimmen für forensischen Gebrauch Ziel: Zuverlässigkeit wie Fingerabdruck

25 Anwendungen Erkennung des Sprecherzustandes: Medizinische Untersuchungen Krankheiten an Sprechorganen (Krebs,...) Alzheimer, Parkinson,… Psychoanalyse (teilweise) Stress, Depression, Ermüdung Freude,... Ziel: automatische Diagnose

26 Anwendungen Spezielle Analyse (Erkennung): Test nach Alkohol vor Autofahren - Dialog über Handy Schätzung des IQ bei kleinen Kindern - Analyse des Baby-Weinens Lügendetektor - software im Internet ?

27 Leistungsvergleich Technisches System (PC): erkennt Sprecher und weiblich/männlich schneller (40ms) erkennt mehr Personen (Mensch ca. 150 Stimmen) nutzt Informationen, die Mensch nicht hören kann Gehirn: kann eine Stimme aus der Stimmenmischung filtern bessere Übersetzung in fremde Sprache bessere Rekonstruktion der fehlenden Frequenzen (Telefon, Laptop) bessere Rekonstruktion der falschen Wörter (gebrochene Sprache)
