UML UML mit SiSy® Vorgehensmodell Dokumentation HTML-Export
Workshop UML mit SiSy® Vorgehensmodell Dokumentation HTML-Export Multiuserbetrieb UML Workshop, Dipl.-Ing. Päd. A. Huwaldt
2
UML Vorgehensmodell Start 30.09.1998
Das hier gezeigte Vorgehensmodell zeigt die drei Stufen der Modellierung mit der UML: Konzept, Spezifikation und Implementierung. Gleichzeitig sind in diesen Modellierungs-schritten die zweckmäßigen Einstiegs-diagramme zugeordnet. Spezifikation Logische Sicht Einsatzsicht Implementierung Komponentensicht Konzept Anwendersicht CRC Karten Start UML Workshop, Dipl.-Ing. Päd. A. Huwaldt
3
UML Konzept Aufstellen der Anwendungsfälle (use case)
Konzept Aufstellen der Anwendungsfälle (use case) Analysieren der Aktivitäten Ableiten der Klassenkandidaten (CRC) Kunde Verkäufer Video zurückgeben virdeo_prüfen bestanden zurücknehmen rechnung_erst. bezahlen getAusleihstatus getZustand setZustand setAusleihstatus Kunde ausleihen zurückgeben Video Verkäufer beim Kunden sein im Regal stehen verleihen zurück- nehmen UML Workshop, Dipl.-Ing. Päd. A. Huwaldt
4
UML Spezifikation Klassenkandidaten in das Klassendiagramm übertragen
Spezifikation Kunde ausleihen zurückgeben Video Verkäufer beim Kunden sein im Regal stehen verleihen zurück- nehmen Klassenkandidaten in das Klassendiagramm übertragen Klassendiagramm vervollständigen Beziehungen zwischen den Klassen verfeinern Verhalten der Objekte modellieren ::Verkäufer() ::video_prüfen (int VNr) ::~Verkäufer() Kunde ::Kunde() ::~Kunde() MyApp ::Video (VNr) Verkäufer ::~Video() ::setAusleistatus(int) Video 1,* *,1 Person Verkäufer Video Kunde UML Workshop, Dipl.-Ing. Päd. A. Huwaldt
5
UML Spezifikation Attribute und Operationen entwerfen
Spezifikation erhält berät 0,1 * 1,1 Rechnung Person name bearbeiten() Kunde kundennummer kaufen() Verkäufer mitarbeiterID verkaufen() Angebot Attribute und Operationen entwerfen Attributtypen und Funktions- parameter festlegen Operationen codieren UML Workshop, Dipl.-Ing. Päd. A. Huwaldt
6
UML Realisierung Anwendungssystem zusammenstellen Tests Inbetriebnahme
Realisierung Anwendungssystem zusammenstellen Tests Inbetriebnahme Kunde Video Verkäufer MFC20.DLL Nutzer- Interface VIDEO.EXE benutzt DAO VIDEO.DBx Zugriff auf Datenbank- besteht aus Problem- Ebene Zugriff auf Daten Ausgaben Eingaben IPX-Netzwerk Belegdrucker Arbeitsplatz 2 VIDEO.EXE NT-Server SQL-Server Video.dbx 1 UML Workshop, Dipl.-Ing. Päd. A. Huwaldt
7
UML HTML UML Workshop, Dipl.-Ing. Päd. A. Huwaldt
8

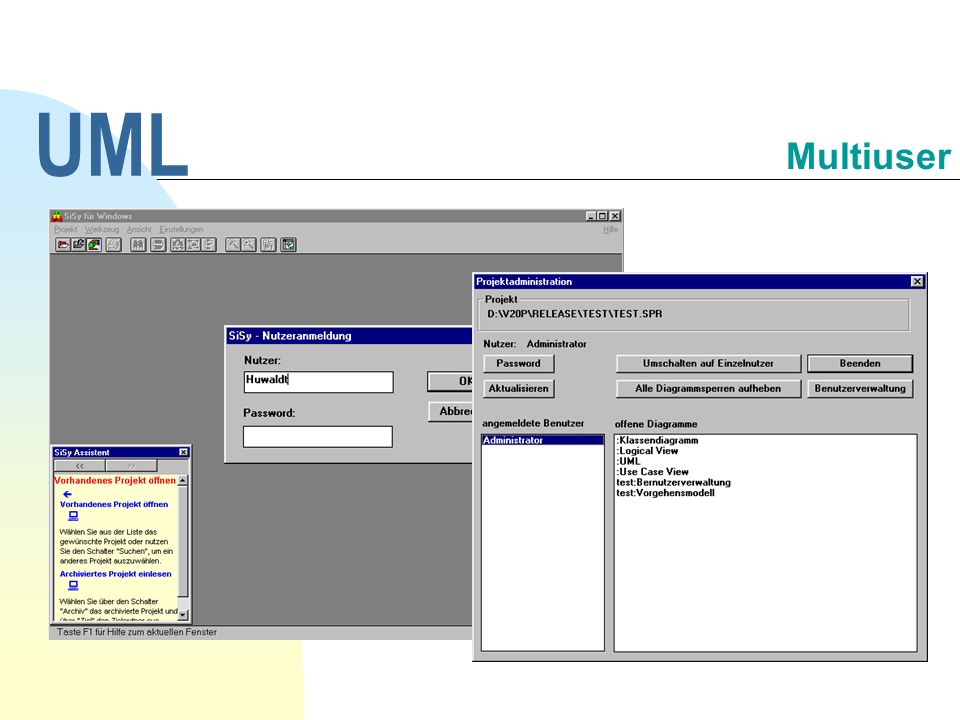

UML Multiuser UML Workshop, Dipl.-Ing. Päd. A. Huwaldt
9
UML Dokumentation 30.09.1998 UML Workshop, Dipl.-Ing. Päd. A. Huwaldt
Das hier gezeigte Vorgehensmodell zeigt die drei Stufen der Modellierung mit der UML: Konzept, Spezifikation und Implementierung. Gleichzeitig sind in diesen Modellierungsschritten die zweckmäßigen Einstiegsdiagramme zugeordnet. Spezifikation Logische Sicht Einsatzsicht Implementierung Komponentensicht Konzept Anwendersicht CRC Karten Start UML Workshop, Dipl.-Ing. Päd. A. Huwaldt
