Lösungen 15.05.03. Notation dynamischer Konzepte Geschäftsprozess Botschaft Szenario Zustandsautomat Aktivitätsdiagramm.

Ähnliche Präsentationen


Präsentation zum Thema: "Lösungen 15.05.03. Notation dynamischer Konzepte Geschäftsprozess Botschaft Szenario Zustandsautomat Aktivitätsdiagramm."—  Präsentation transkript:

1 Lösungen

2 Notation dynamischer Konzepte Geschäftsprozess Botschaft Szenario Zustandsautomat Aktivitätsdiagramm

3 Geschäftsprozess (use case) Mehrere zusammenhängende Aufgaben, die von einem Akteur durchgeführt werden, um ein Ziel zu erreichen Akteur = Rolle eines Benutzers eines Systems (Person, Organisationseinheit oder externes System), befindet sich immer außerhalb des Systems

4 Geschäftsprozess-Schablone Name 2-3 prägnante Worte Ziel (global) Kategorie (primär, sekundär, optional) Vorbedingung Zustand vor GP Nachbedingung (Erfolg) Zustand nach GP Nachbedingung (Fehlschlag) Zustand nach GP ohne Zielerfüllung Akteure Auslösendes Ereignis Ereignis, das zum GP führt Beschreibung (umgangsspr.) Funktionalität des GPs ohne Bezug zur Benutzungsoberfläche Erweiterungen Alternativen

5 Geschäftsprozessdiagramm Zusammenspiel mehrere GP untereinander Systemüberblick (hohe Abstraktion!)

6 Geschäftsprozessdiagramm Beziehungen zwischen GPs extends-Beziehung (Vererbungspfeil >) GP2 spezialisiert GP1 bei komplexen Systemen uses-Beziehung (Vererbungspfeil >) GP2 und GP3 haben Verhalten von GP1

7 Aktivitätsdiagramm (activity diagram) Berücksichtigung der Reihenfolge Sonderfall eines Zustandsdiagramms

8 Botschaft (message) Löst Operationen gleichen Names aus --> Operationsaufruf / Methodenaufruf

9 Szenario Sequenz von Verarbeitungsschritten unter bestimmten Bedingungen Gehören zu einem speziellen Ablauf eines GPs 1 GP = 2 Szenarios: Erfolg - Fehlschlag Darstellung in Interaktionsdiagrammen Sequenz-/ oder Kollaborationsdiagramme sequenz diagram / collaboration diagram

10 Sequenzdiagramm 2 Dimensionen: vertikal = Zeit, horizontal = Objekte Objektlinie: Existenz zu bestimmter Zeit O-Linienanfang ist Objektsymbol Löschen = X Botschaften = gefüllter Pfeil Kontrollfluss

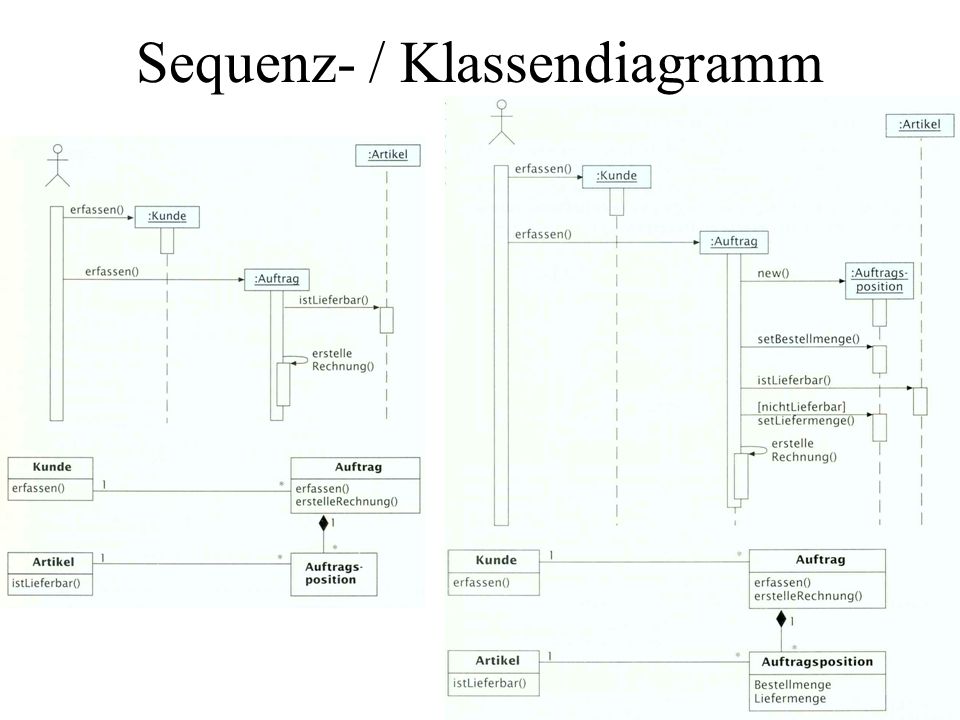

11 Sequenz- / Klassendiagramm

12 Kollaborationsdiagramm Zusammenarbeit von Objekten (Zeit weniger relevant)

13 Zustandsautomat / -diagramm finite state machine / state chart diagram Anfang-/Endzustand Zustände und Zustandsübergänge Objekt durchläuft Zustände 1 Zeitpunkt 1 Zustand

14 Zustandsdiagramm

15

16 Aktivitätsdiagramm Sonderfall des Zustandsdiagramms Beschreibt nicht die Reaktion auf Ereignisse, sondern spezifiziert die interne Verarbeitung Oft für Lebenszyklen

17 Aktivitätsdiagramm

18 Aufgaben Aufgabe 1 Ziel: Geschäftsprozesse identifizieren und Diagramm erstellen Für eine Bibliothek soll ein Softwaresystem entwickelt werden. Analysieren Sie die typischen Geschäftsprozesse zur Ausleihe und Verwaltung von Büchern und erstellen Sie ein Geschäftsprozessdiagramm. Aufgabe 2Ziel: Geschäftsprozesse spezifizieren Für die nachfolgende Problembeschreibung ist der Geschäftsprozeß mittels Schablone zu spezifizieren. Für eine Seminarverwaltung ist eine Anmeldung zu bearbeiten. Ist es ein neuer Kunde, dann sind die Daten zu erfassen. Existiert der Kunde bereits, dann ist zu prüfen, ob die Daten aktualisiert werden müssen. Weiterhin ist zu prüfen, ob der Kunde bereits angemeldet ist, ob das gewünschte Seminar angeboten wird und ob noch ein Platz im Seminar frei ist. Wenn die Anmeldung durchgeführt werden kann, erhält der Kunde eine Anmeldebestätigung. Wenn kein Platz mehr frei ist oder das angegebene Seminar nicht angeboten wird, dann muß beim Kunden nachgefragt werden, ob ein alternatives Seminar in Frage kommt.

19 Aufgaben Aufgabe 3Ziel: Szenario mittels Interaktionsdiagramm beschreiben Beschreiben Sie folgende Problemstellung als Sequenz- oder als Kollaborationsdiagramm. Skizzieren Sie das Kiassendiagramm und achten Sie auf Konsistenz zwischen Klassen- und Interaktionsdiagramm. Ein neuer Kunde eröffnet bei einer Bank ein Sparkonto. Zuerst werden die Daten dieses Kunden erfaßt. Bei der Kontoeröffnung muß der Kunde gleich eine Einzahlung vornehmen, d.h. es findet die erste Kontobewegung für dieses Konto statt. Aufgabe 4Ziel: Zustandsdiagramm erstellen Anhand der folgenden Problembeschreibung ist ein Zustandsdiagramm zu erstellen, um das Abheben von Geld an einem vereinfachten - Geldautomaten zu beschreiben. Zu Beginn ist der Automat im Zustand »bereit«. Wird eine Karte eingegeben, so wird die Karte eingezogen. Falsche Karten werden sofort ausgeworfen und der Geldautomat ist wieder bereit. Ist die Karte korrekt, dann wartet der Automat auf die Eingabe der Geheimzahl. Wird eine falsche Geheimzahl eingegeben, dann bricht der Automat die Verarbeitung ab (d.h. Auswerfen der Karte) und ist wieder bereit. Bei korrekter Geheimzahl wartet der Automat auf die Eingabe des Betrags. Ist der gewünschte Betrag zu hoch, kann er erneut eingegeben werden. Weist das Konto die notwendige Deckung auf, dann wird die Karte aktualisiert ausgegeben und anschließend der Kundenauftrag bearbeitet. Anschließend ist der Automat bereit für den nächsten Kunden. Solange der Automat den Auftrag noch nicht bearbeitet, kann jederzeit die Rückgabetaste gedrückt werden. Der Automat wirft die Karte aus und ist wieder bereit.
