MBC- Lünen e. V. Vorschläge für den zweiten Bauabschnitt -Außenansichten- Januar 2013.

Ähnliche Präsentationen


Präsentation zum Thema: "MBC- Lünen e. V. Vorschläge für den zweiten Bauabschnitt -Außenansichten- Januar 2013."—  Präsentation transkript:

1 MBC- Lünen e. V. Vorschläge für den zweiten Bauabschnitt -Außenansichten- Januar 2013

2 Derzeitiger Zustand Sicht vom Parkplatz Januar 2013 Vorhandenes Sanitärgebäude Motorbootclub Lünen e. V. Vorhandenes Clubhaus

3 Vorschlag für den zweiten Bauabschnitt Sicht vom Parkplatz Januar 2013 Vorhandenes SanitärgebäudeNeubau Clubhaus

4 Derzeitiger Zustand Sicht vom Kanal mit Gerätehaus im Hintergrund Januar 2013

5 Vorschlag 1 für den zweiten Bauabschnitt Sicht vom Kanal (Seite zum Nachbarhaus als Walm) Januar 2013

6 Vorschlag 2 für den zweiten Bauabschnitt Sicht vom Kanal (Seite zum Nachbarhaus als Giebel) Januar 2013

7 Derzeitiger Zustand Sicht vom Nachbargrundstück Darstellung ohne Gerätehaus Januar 2013 Vorhandenes Sanitärgebäude Vorhandenes Clubhaus

8 Vorschlag 1 für den zweiten Bauabschnitt Sicht vom Nachbargrundstück (Seite zum Nachbarhaus als Walm) Darstellung ohne Gerätehaus Januar 2013 Vorhandenes SanitärgebäudeNeubau Clubhaus

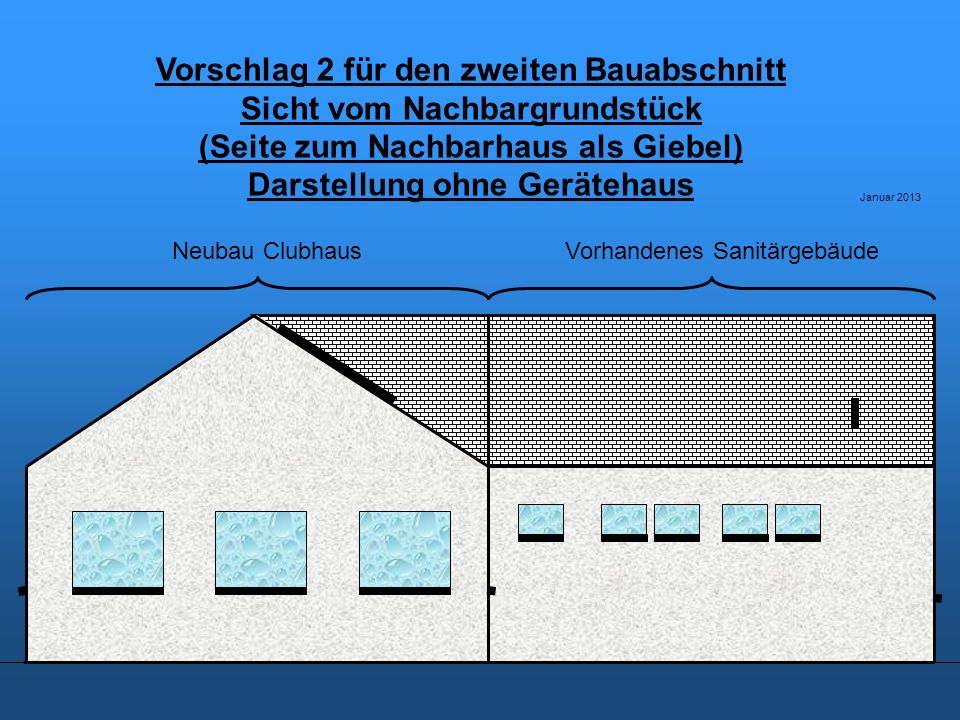

9 Vorschlag 2 für den zweiten Bauabschnitt Sicht vom Nachbargrundstück (Seite zum Nachbarhaus als Giebel) Darstellung ohne Gerätehaus Januar 2013 Vorhandenes SanitärgebäudeNeubau Clubhaus

10 Derzeitiger Zustand Sicht von der Strasse Januar 2013 MBC- Lünen e. V.

11 Vorschlag 1 für den zweiten Bauabschnitt Sicht von der Strasse (Seite zum Nachbarhaus als Walm) Januar 2013 MBC- Lünen e. V.

12 Vorschlag 1 für den zweiten Bauabschnitt Sicht von der Strasse (Seite zum Nachbarhaus als Walm mit Gerätehaus im Vordergrund) Januar 2013 MBC- Lünen e. V.

13 Vorschlag 2 für den zweiten Bauabschnitt Sicht von der Strasse (Seite zum Nachbarhaus als Giebel) Januar 2013 MBC- Lünen e. V.

14 Vorschlag 2 für den zweiten Bauabschnitt Sicht von der Strasse (Seite zum Nachbarhaus als Giebel mit Gerätehaus im Vordergrund) Januar 2013 MBC- Lünen e. V.

15 Vorschläge für den zweiten Bauabschnitt -Innenansichten- Januar 2013

16 Derzeitiger Zustand Clubhaus des MBC- Lünen Januar 2013 Werkstatt Haus- anschluss- raum WC Duschen Waschen Trocknen Clubraum 10 m Vorhandenes Sanitärgebäude Vorhandenes Clubhaus Abstell- raum

17 Vorschlag für den zweiten Bauabschnitt des Clubhauses MBC- Lünen Erste Ausbauphase Januar 2013 Werkstatt Haus- anschluss- raum WC Duschen Waschen Trocknen Clubraum Theke Garderobe 10 m 15 m Vorhandenes Sanitärgebäude Neubau Clubhaus

18 Vorschlag für den zweiten Bauabschnitt des Clubhauses MBC- Lünen Anschlüsse Versorgungsleitungen Januar 2013 Werkstatt Haus- anschluss- raum WC Duschen Waschen Trocknen Clubraum Garderobe 10 m 15 m Vorhandenes Sanitärgebäude Neubau Clubhaus – Anschlussschacht Theke 2 – Anschlussschacht Kochinsel 3 – Anschlussschacht Küche Wasser kalt Wasser warm Gas Abwasser

19 Vorschlag für den zweiten Bauabschnitt des Clubhauses MBC- Lünen Zweite Ausbauphase Januar 2013 Werkstatt Haus- anschluss- raum WC Duschen Waschen Trocknen Abstell- raum Küche Büro Hafenm. Clubraum Theke Garderobe 10 m 15 m Vorhandenes Sanitärgebäude Neubau Clubhaus

20 Abstell- raum Küche Büro Hafenm. Clubraum Theke Garderobe 10 m 15 m 2 m 1 m 2,5m 5 m 1,5 m 1 m 2 m 4 m 1 m 2 m 0,5 m 1m 2 m 0,3 m 0,5 m Fenster- und Türen Maße -6 Fenster a 2 m breit -1 Fenster a 1,5 m breit -1 Fenster a 0,8 m breit -2 Außentüren a 1 m breit -2 Innentüren a 0,86 m breit -2 Terrassentüren a 4 m breit Höhe Fenster - 2,20 m Höhe Außentür - m Höhe Innentür- m Höhe Terrassentür- m Stahltür (vorhanden) 0,8m 0,2m 2,8m Januar 2013

21 Vorschlag 1 für den zweiten Bauabschnitt des Clubhauses MBC- Lünen Stahlgefach für Dachkonstruktion als Walm Januar 2013 Werkstatt Haus- anschluss- raum WC Duschen Waschen Trocknen Abstell- raum Küche Büro Hafenm. Clubraum Theke Garderobe 10 m 15 m Stahlgefach A A A A

22 Vorschlag 2 für den zweiten Bauabschnitt des Clubhauses MBC- Lünen Stahlgefach für Dachkonstruktion als Giebel Januar 2013 Werkstatt Haus- anschluss- raum WC Duschen Waschen Trocknen Abstell- raum Küche Büro Hafenm. Clubraum Theke Garderobe 10 m 15 m Stahlgefach A A A

23 Fundament neues Clubhaus mit Stahlgefach für Dach mit Walm Vorhandenes Streifenfundament Sanitärgebäude 10 m 15 m Streifenfundament Länge (ges.) – 39,4 m Maße 0,20 x 1,00 m Volumen 7,88 m³ Bodenplatte Maße 9,6 x 14,6 m Dicke 0,2 m Volumen 28 m³ AA Stahlgefach (in das Mauerwerk verbaute Stützen, auf die Streifen- fundamente gesetzt) A A Januar 2013

24 Fundament neues Clubhaus mit Stahlgefach für Dach mit Giebel Vorhandenes Streifenfundament Sanitärgebäude 10 m 15 m Streifenfundament Länge (ges.) – 39,4 m Maße 0,20 x 1,00 m Volumen 7,88 m³ Bodenplatte Maße 9,6 x 14,6 m Dicke 0,2 m Volumen 28 m³ AA Stahlgefach (in das Mauerwerk verbaute Stütze, auf die Streifen- fundamente gesetzt) A Januar 2013

25 Schnitt A-A / Stahlgefach für freitragendes Dach Bodenplatte Streifenfundamente Mauerwerk Ringanker DachbalkenStahlgefach 2X für Dach mit Walm 1X für Dach mit Giebel Januar 2013

26 MBC- Lünen e. V. Vorschläge für den zweiten Bauabschnitt -Dachansichten- Januar 2013

27 Vorschlag 1 für den zweiten Bauabschnitt des Clubhauses MBC- Lünen Dachkonstruktion als Walm zum Nachbarhaus Januar 2013

28 Vorschlag 2 für den zweiten Bauabschnitt des Clubhauses MBC- Lünen Dachkonstruktion als Giebel zum Nachbarhaus Januar 2013

29 MBC- Lünen e. V. Vorschläge für den zweiten Bauabschnitt -Außenanlagen- Januar 2013

30 Vorschlag 1 für den zweiten Bauabschnitt des Clubhauses MBC- Lünen (Dach mit Walm zum Nachbarhaus) Außenanlagen Gartengerätehaus Große Terrasse Kleine Terrasse E- Haupt- anschluss GaragentoreingangHaupt-eingangKüchen- Januar 2013

31 Vorschlag 2 für den zweiten Bauabschnitt des Clubhauses MBC- Lünen (Dach mit Giebel zum Nachbarhaus) Außenanlagen Gartengerätehaus Große Terrasse Kleine Terrasse E- Haupt- anschluss GaragentoreingangHaupt-eingangKüchen- Januar 2013
