1 Robot Vision SS 2005 Matthias Rüther 1 ROBOT VISION Lesson 7/8: Shape from X Matthias Rüther

2 Robot Vision SS 2005 Matthias Rüther 2 Shape from Monocular Images Verschiedene Möglichkeiten: Shape from Shading –Streifenmethode –Photometrisches Stereo Shape from Texture –Statistische Methoden –Strukturelle Methoden Geometrische Szeneneigenschaften ? 2 dim + ? => 3 dim A priori Wissen Golfball

3 Robot Vision SS 2005 Matthias Rüther 3 Overview Shape from X techniques –Shape from ShadingShape from Shading –Shape from SpecularitiesShape from Specularities –Three-Dimensional Information from ShadowsThree-Dimensional Information from Shadows –Shape from Multiple Light Sources, Photometric StereoShape from Multiple Light Sources, Photometric Stereo –Shape from Laser Ranging and Structured Light ImagesShape from Laser Ranging and Structured Light Images –Shape from TextureShape from Texture –Shape and Structure from Perspective Effects, Vanishing PointsShape and Structure from Perspective Effects, Vanishing Points –Three-Dimensional Reconstruction from Different ViewsThree-Dimensional Reconstruction from Different Views –Depth from Focus, Changing Camera ParametersDepth from Focus, Changing Camera Parameters –Surface and Shape from ContoursSurface and Shape from Contours

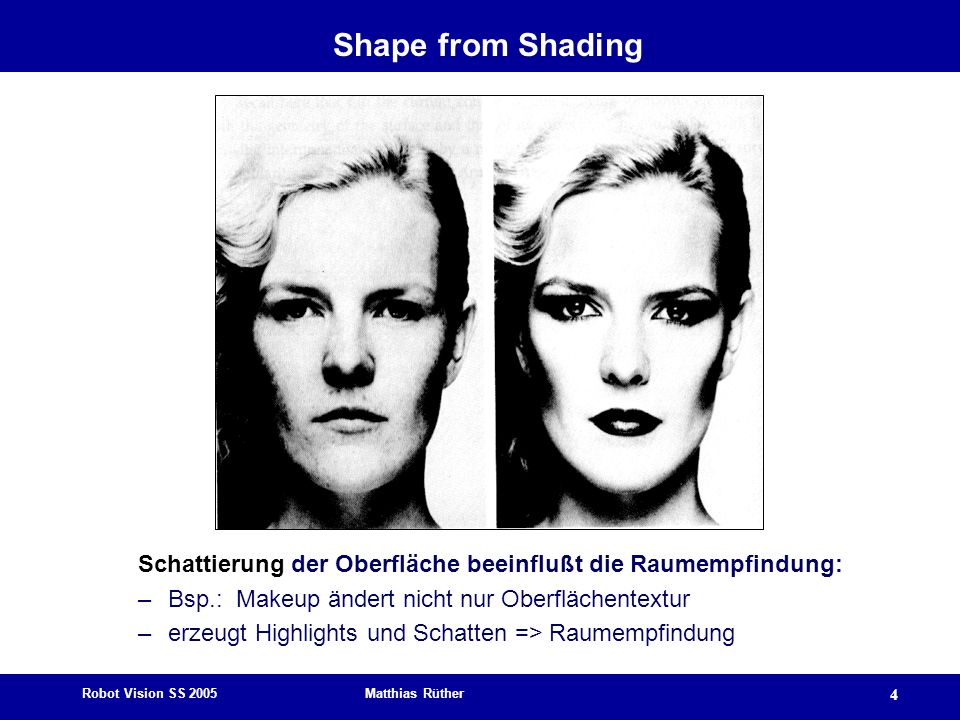

4 Robot Vision SS 2005 Matthias Rüther 4 Shape from Shading Schattierung der Oberfläche beeinflußt die Raumempfindung: –Bsp.: Makeup ändert nicht nur Oberflächentextur –erzeugt Highlights und Schatten => Raumempfindung

5 Robot Vision SS 2005 Matthias Rüther 5 Shape from Shading In Computer Vision erstmals durch Horn [Horn77]: Tiefeninformation –Oberflächenreflexion von untexturierten Objekten beinhaltet Tiefeninformation

6 Robot Vision SS 2005 Matthias Rüther 6 Flächengrenzen Flächengrenzen spielen entscheidende Rolle bei Interpretation durch Menschen: Begrenzungslinien werden als Grenze zu Hintergrund interpretiert: => gleiche Schattierung - verschiedene Form

7 Robot Vision SS 2005 Matthias Rüther 7 Formrekonstruktion Zur Vereinfachung wird immer Normalprojektion verwendet: – => Objekt ist entfernt und nahe der optischen Achse

8 Robot Vision SS 2005 Matthias Rüther 8 Reflectance Map –Beleuchtungsquelle ist weit entfernt Reflexionseigenschaften sind zentraler Bestandteil von Shape from Shading Beleuchtung ist eine Funktion der Richtung und nicht Entfernung Es gibt keine Schlagschatten, Objekt ist unverdeckt bezüglich Lichtquelle - nur Selbstschatten keine Zweitbeleuchtung: Reflexion von anderen Gegenständen auf das Objekt ist ausgeschlossen

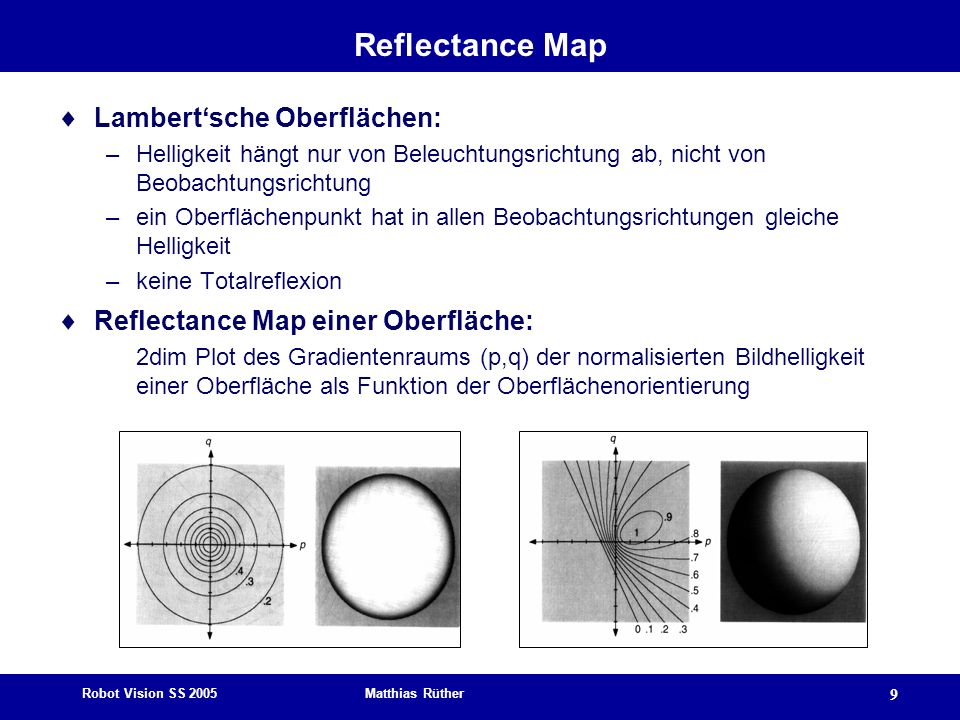

9 Robot Vision SS 2005 Matthias Rüther 9 Reflectance Map Lambertsche Oberflächen: –Helligkeit hängt nur von Beleuchtungsrichtung ab, nicht von Beobachtungsrichtung –ein Oberflächenpunkt hat in allen Beobachtungsrichtungen gleiche Helligkeit –keine Totalreflexion Reflectance Map einer Oberfläche: 2dim Plot des Gradientenraums (p,q) der normalisierten Bildhelligkeit einer Oberfläche als Funktion der Oberflächenorientierung

10 Robot Vision SS 2005 Matthias Rüther 10 Gradient Space z=f(x,y) Oberflächennormale

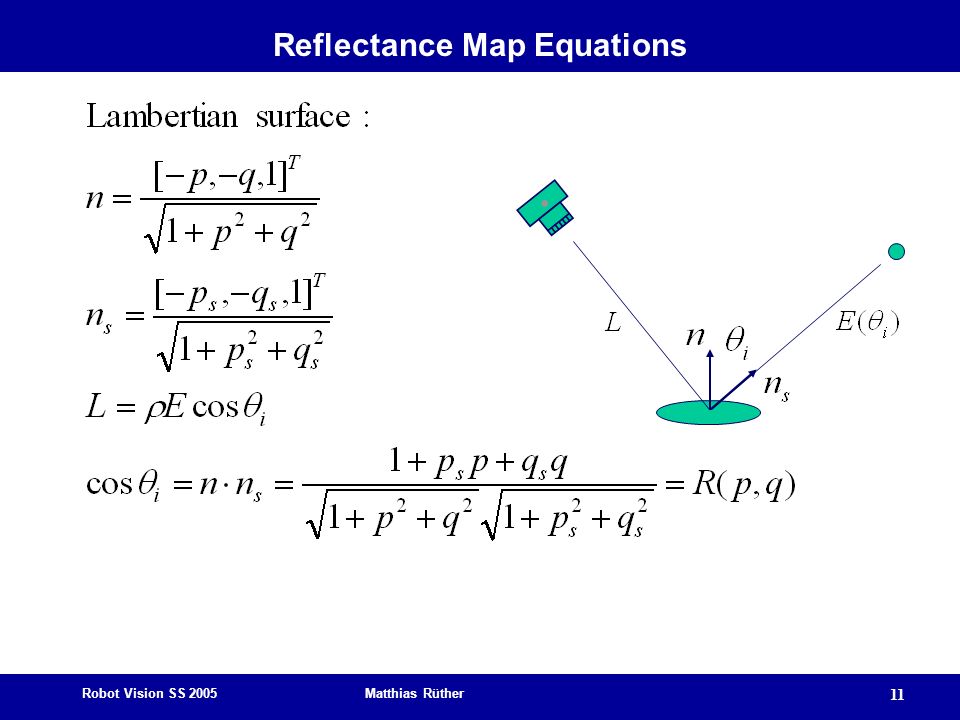

11 Robot Vision SS 2005 Matthias Rüther 11 Reflectance Map Equations

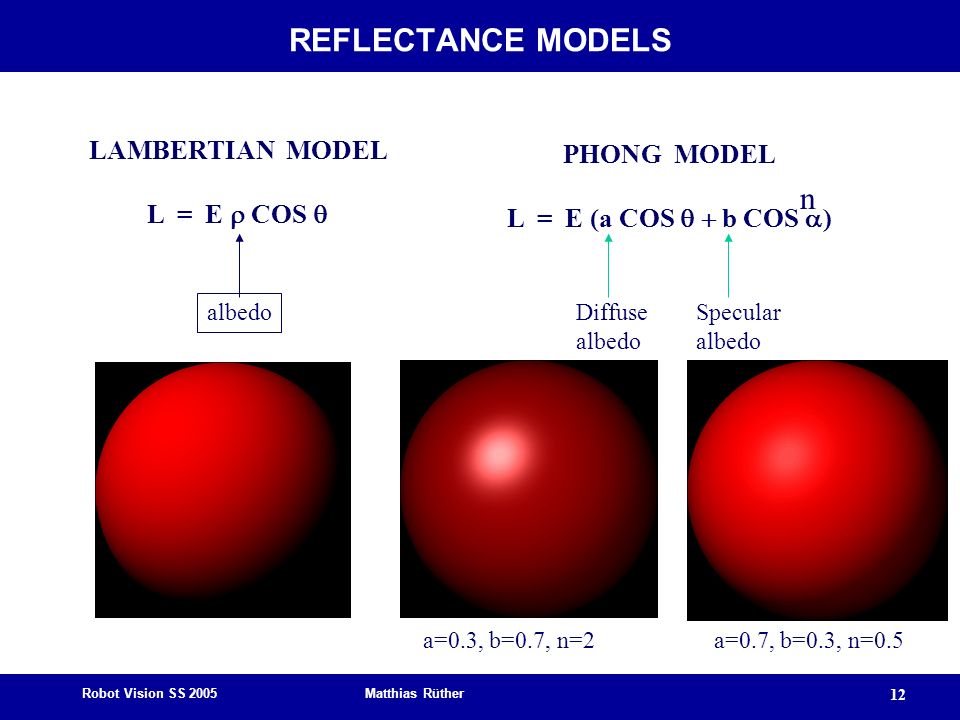

12 Robot Vision SS 2005 Matthias Rüther 12 REFLECTANCE MODELS albedo Diffuse albedo Specular albedo PHONG MODEL L = E (a COS b COS ) n a=0.3, b=0.7, n=2 a=0.7, b=0.3, n=0.5 LAMBERTIAN MODEL L = E COS

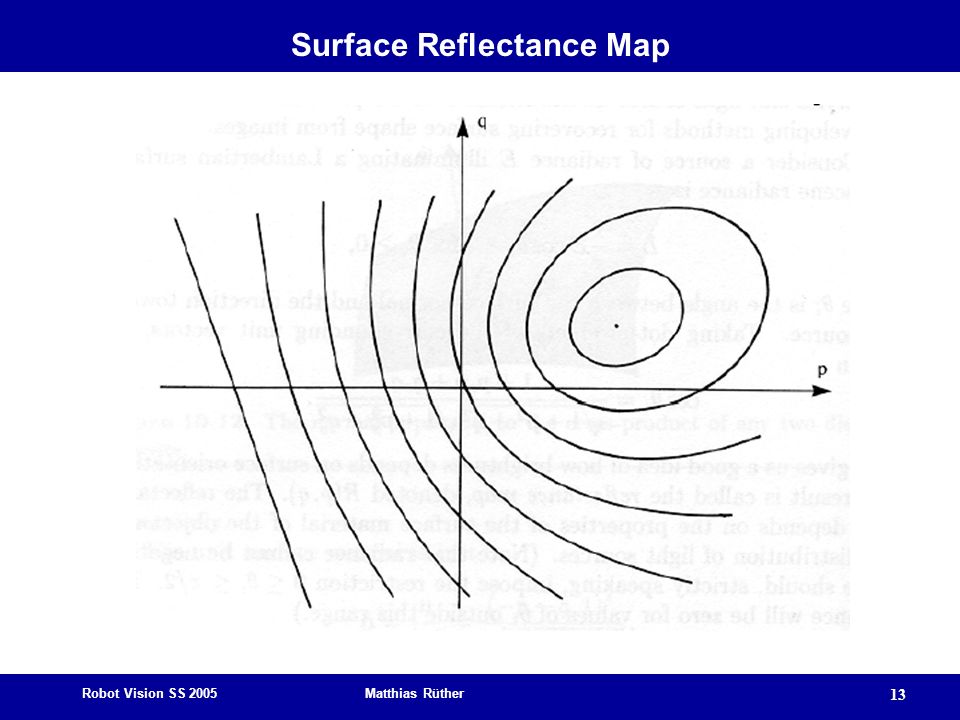

13 Robot Vision SS 2005 Matthias Rüther 13 Surface Reflectance Map

14 Robot Vision SS 2005 Matthias Rüther 14 Reflectance Map 2dim Plot des Gradientenraums (p,q) der normalisierten Bildhelligkeit I einer Oberfläche als Funktion der Oberflächenorientierung

15 Robot Vision SS 2005 Matthias Rüther 15 Reflectance Map gerade Linie im Gradientenraum trennt beleuchtete von Schattenregionen: => Terminator Nachteil des Modells: Es gibt keine komplett matten Oberflächen Perfekter Spiegel: Licht wird nur in eine spezielle Richtung reflektiert (Einfallswinkel = Ausfallswinkel), in alle anderen Richtungen keine Reflexion

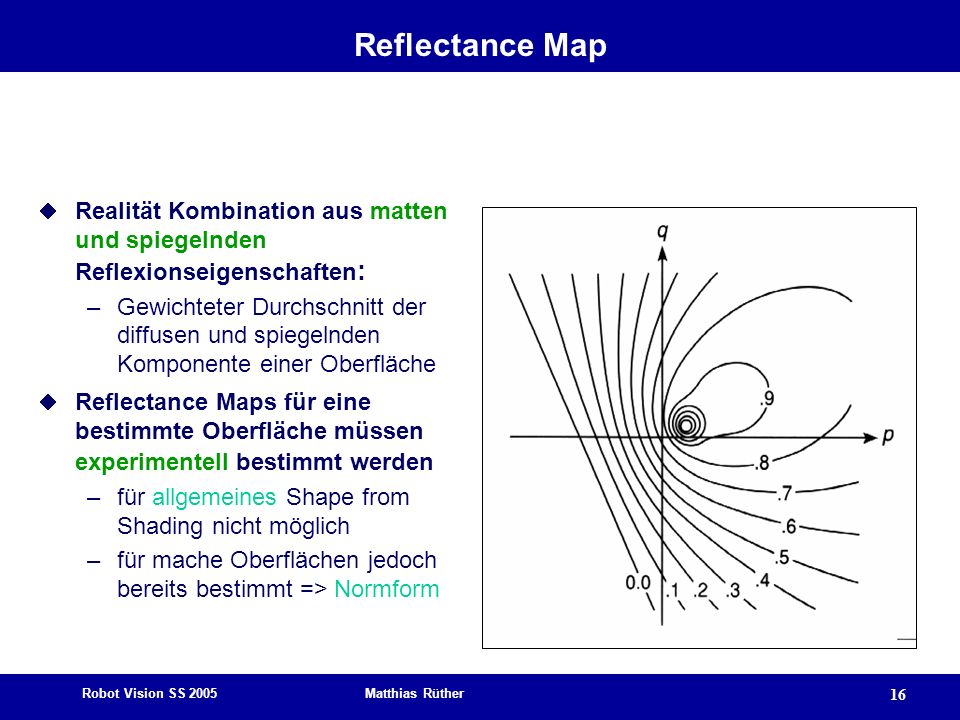

16 Robot Vision SS 2005 Matthias Rüther 16 Reflectance Map Realität Kombination aus matten und spiegelnden Reflexionseigenschaften : –Gewichteter Durchschnitt der diffusen und spiegelnden Komponente einer Oberfläche Reflectance Maps für eine bestimmte Oberfläche müssen experimentell bestimmt werden –für allgemeines Shape from Shading nicht möglich –für mache Oberflächen jedoch bereits bestimmt => Normform

17 Robot Vision SS 2005 Matthias Rüther 17 Normform der Reflectance Map –Spiegelnde Reflexion durch Ellipse in Reflectance Map –Übergang spiegelnd - diffus als Parabel –Diffuser Teil: Hyperbel –Grenze Licht - Schatten (Terminator) = Linie

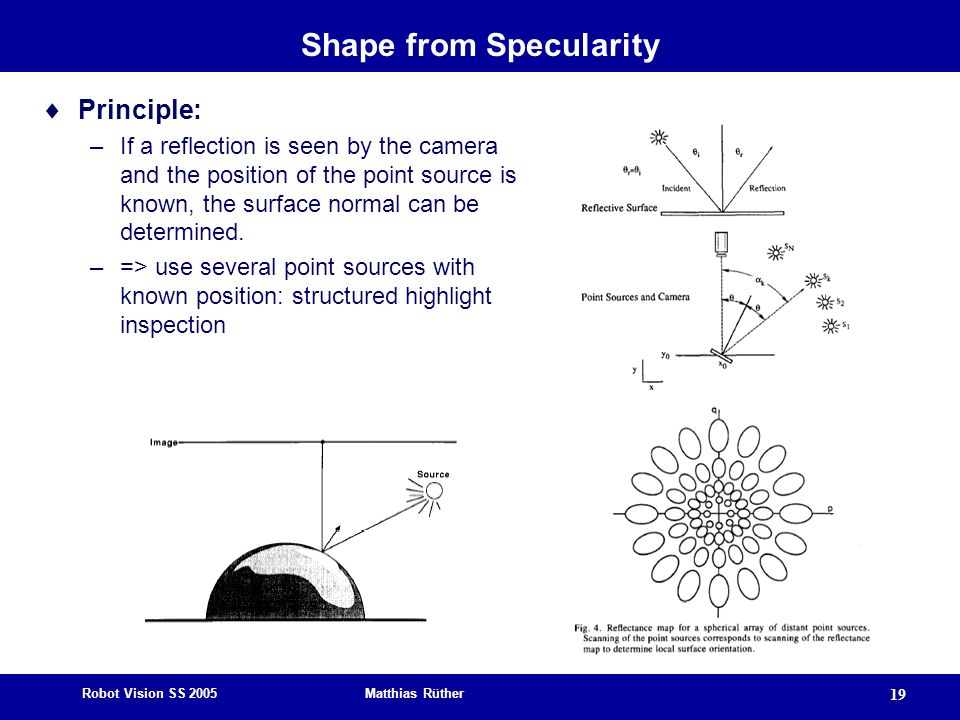

18 Robot Vision SS 2005 Matthias Rüther 18 Shape from Specularity Suitable for highly reflective Surfaces Specular Reflection map of a single point source forms a sharp peak (Specular model, Phong model)

19 Robot Vision SS 2005 Matthias Rüther 19 Shape from Specularity Principle: –If a reflection is seen by the camera and the position of the point source is known, the surface normal can be determined. –=> use several point sources with known position: structured highlight inspection

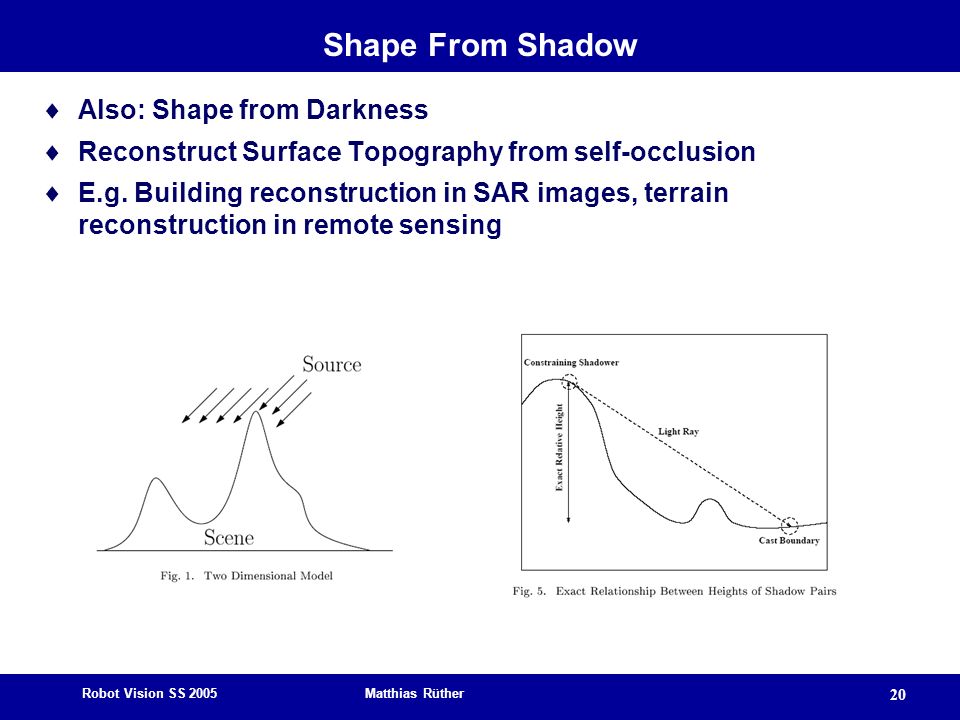

20 Robot Vision SS 2005 Matthias Rüther 20 Shape From Shadow Also: Shape from Darkness Reconstruct Surface Topography from self-occlusion E.g. Building reconstruction in SAR images, terrain reconstruction in remote sensing

21 Robot Vision SS 2005 Matthias Rüther 21 Shape From Shadow A static camera C observes a scene. Light source L travels over the scene x, position of L is given by angle. L and C are an infinite distance away (orthographic projection). Shadowgram: binary function f(x, ), stating whether scene point x was shadowed at light position.

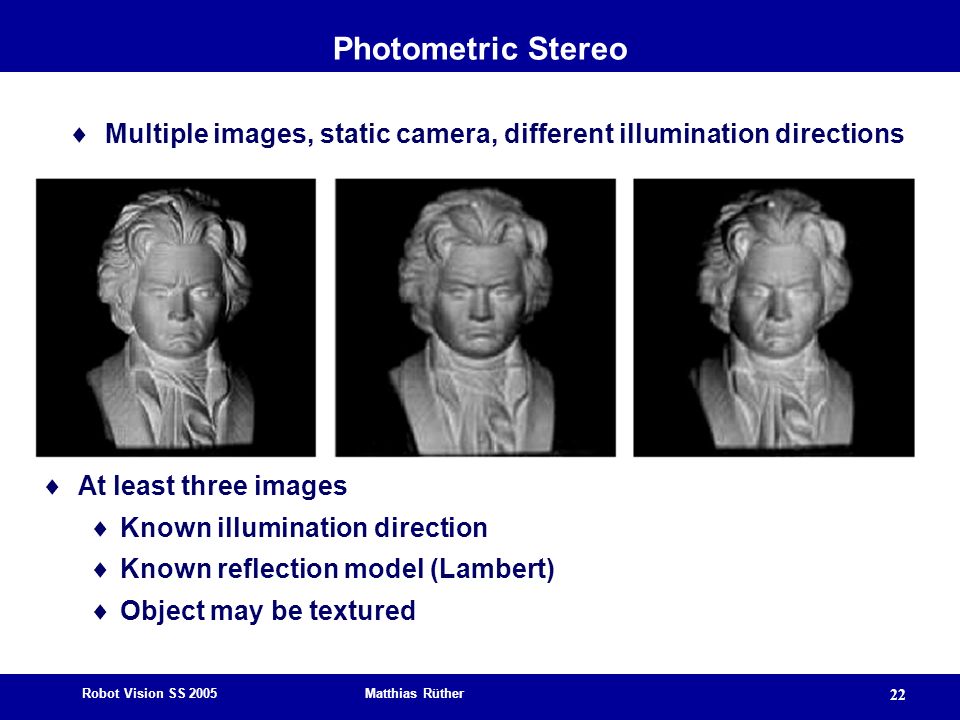

22 Robot Vision SS 2005 Matthias Rüther 22 Photometric Stereo Multiple images, static camera, different illumination directions At least three images Known illumination direction Known reflection model (Lambert) Object may be textured

23 Robot Vision SS 2005 Matthias Rüther 23 Photometric Stereo Reflection model 3 unknowns per pixel Albedo (reflectivity) at least three illumination directions

24 Robot Vision SS 2005 Matthias Rüther 24 Photometric Stereo

25 Robot Vision SS 2005 Matthias Rüther 25 Photometric Stereo: Example From Forsyth & Ponce Input images Recovered albedo Recovered normals

26 Robot Vision SS 2005 Matthias Rüther 26 Range Finder Range Finder principles: Runtime Range Finder Triangulation Range Finder - Sender and receiver with known position, triangulation similar to stereo principle 1 image Receiver/Sender position Depth information 2 dim + geometry => 3 dim Optical Range Finder Ultrasound Range Finder e.g.: Spot Projectors Moiré Range Finder Structured Light Range Finder Pattern (stripe) projection

27 Robot Vision SS 2005 Matthias Rüther 27 Runtime Range Finder Determine sensor-object distance by measuring radiation runtime: 1. Sender (coherent light) 2. Scanning Unit 3. Receiver (light detector) 4. Phase detector Alt. Method: send light pulses => LIDAR (Light Radar), defense industry Problem: generating pulses, measuring runtime (both very short)

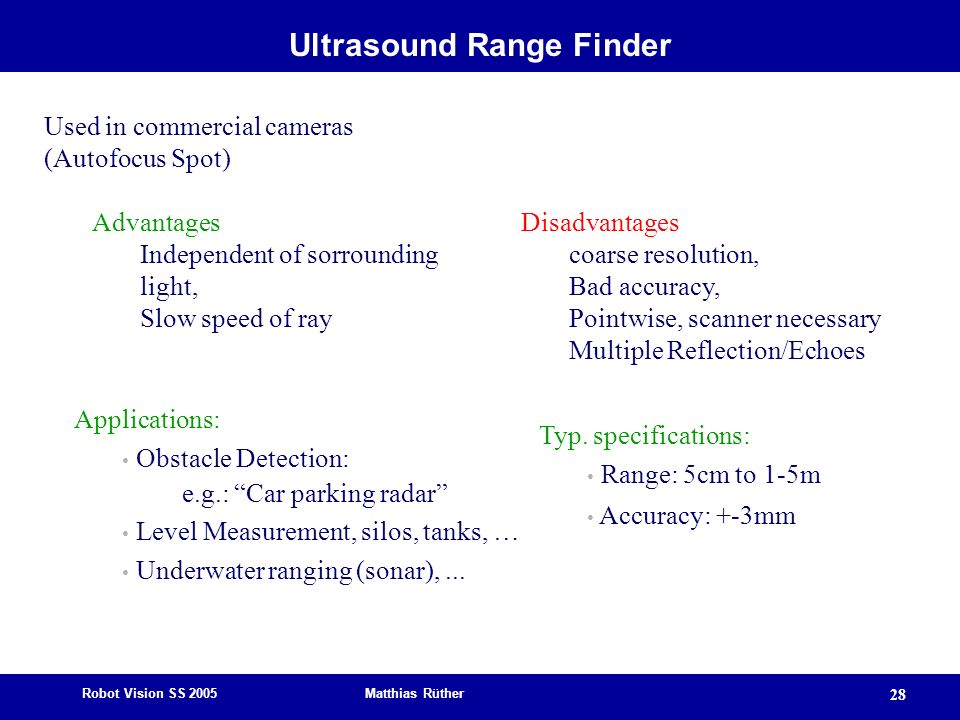

28 Robot Vision SS 2005 Matthias Rüther 28 Ultrasound Range Finder Used in commercial cameras (Autofocus Spot) Advantages Independent of sorrounding light, Slow speed of ray Applications: Obstacle Detection: e.g.: Car parking radar Level Measurement, silos, tanks, … Underwater ranging (sonar),... Typ. specifications: Range: 5cm to 1-5m Accuracy: +-3mm Disadvantages coarse resolution, Bad accuracy, Pointwise, scanner necessary Multiple Reflection/Echoes

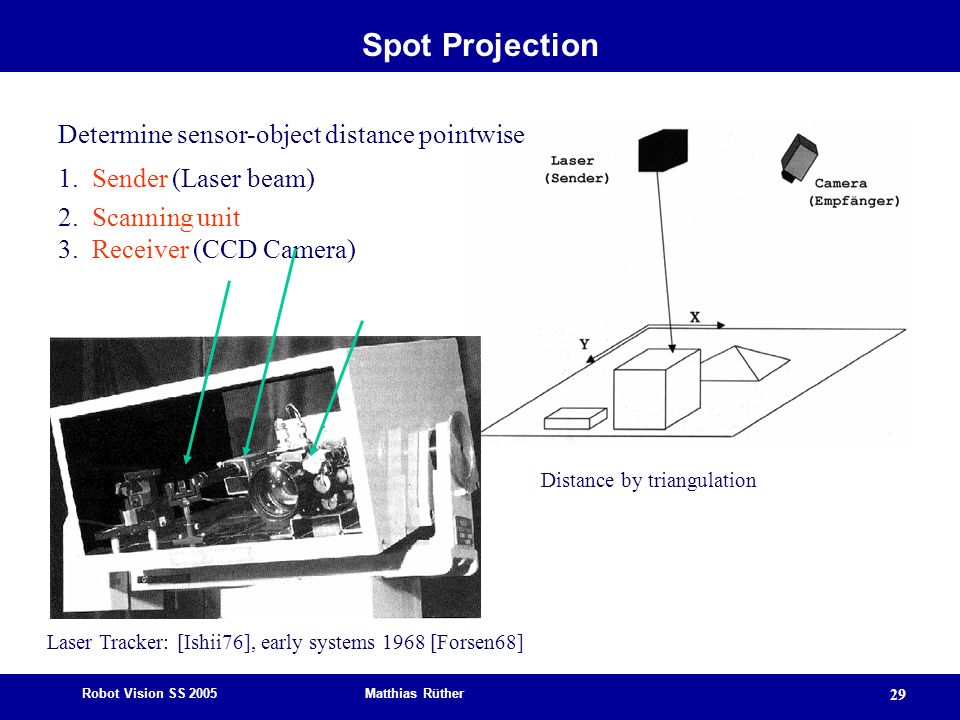

29 Robot Vision SS 2005 Matthias Rüther 29 Spot Projection Determine sensor-object distance pointwise 1. Sender (Laser beam) 2. Scanning unit 3. Receiver (CCD Camera) Laser Tracker: [Ishii76], early systems 1968 [Forsen68] Distance by triangulation

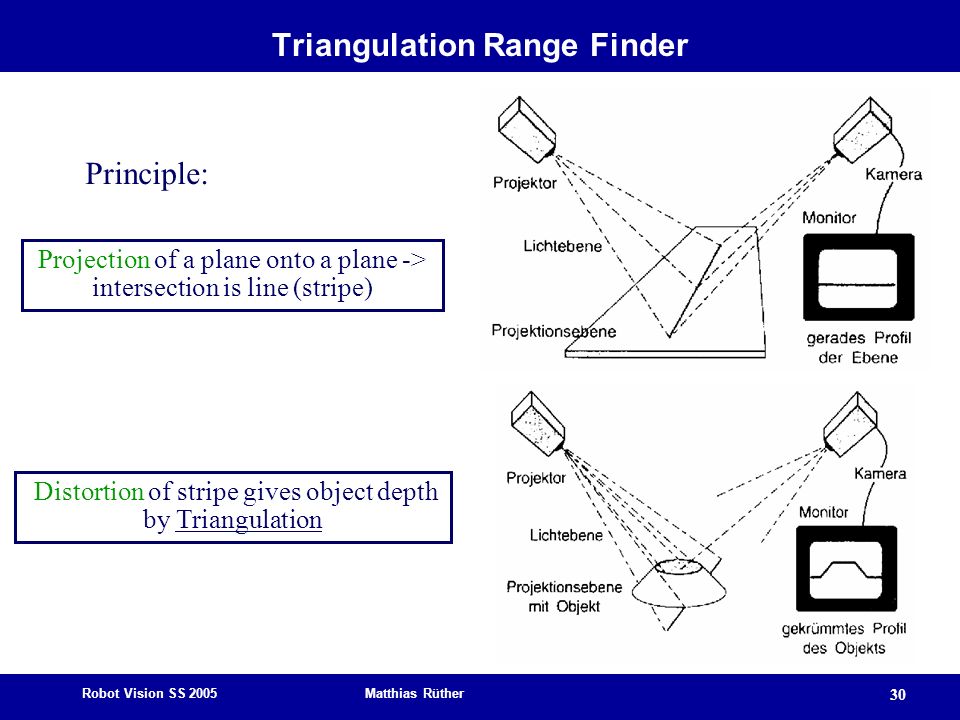

30 Robot Vision SS 2005 Matthias Rüther 30 Triangulation Range Finder Principle: Projection of a plane onto a plane -> intersection is line (stripe) Distortion of stripe gives object depth by Triangulation

31 Robot Vision SS 2005 Matthias Rüther 31 Structured Light Range Finder 1. Sender (projects plane) 2. Receiver (CCD Camera) X- directionGeometry Z- direction Sensor image

32 Robot Vision SS 2005 Matthias Rüther 32 1 plane -> 1 object profile Object motion by conveyor band: => synchronization: measure distance along conveyor => y-accuracy determined by distance measurement Scanning Units (z.b: rotating mirror) are rare (accurate measurement of mirror motion is hard, small inaccuracy there -> large inaccuracy in geometry Move the sensor: e.g. railways: sensor in wagon coupled to speed measurement To get a 3D profile: Move the object Scanning Unit for projected plane Move the Sensor

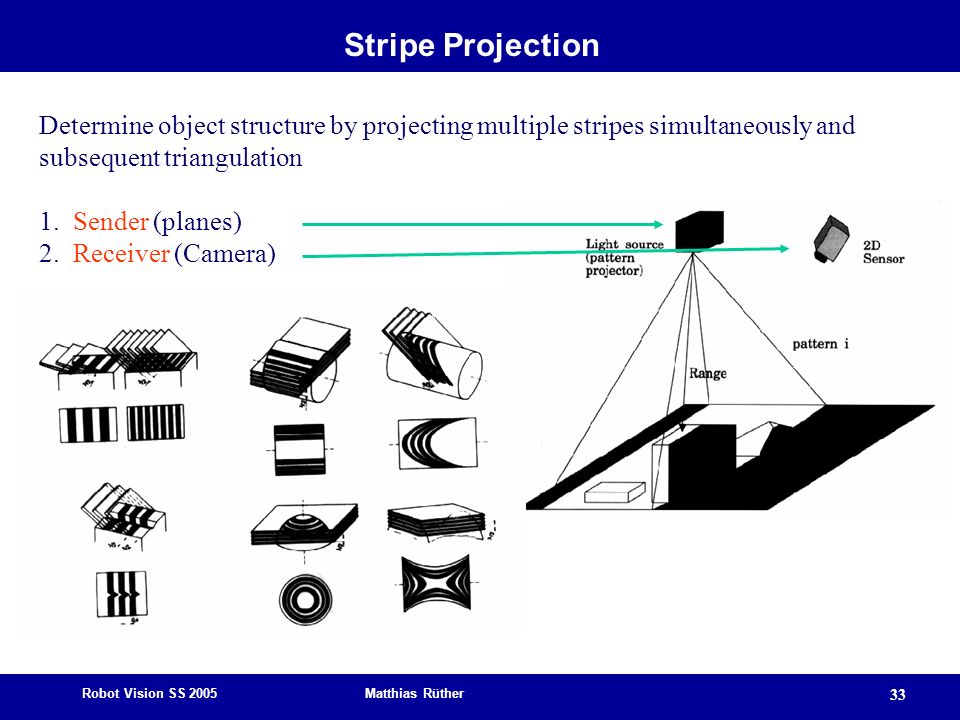

33 Robot Vision SS 2005 Matthias Rüther 33 Stripe Projection Determine object structure by projecting multiple stripes simultaneously and subsequent triangulation 1. Sender (planes) 2. Receiver (Camera)

34 Robot Vision SS 2005 Matthias Rüther 34 Projector Lamp Lens system LCD - Shutter Pattern structure Example Focusing lens (e.g.: 150mm) Line projector (z.b: LCD-640)

35 Robot Vision SS 2005 Matthias Rüther 35 Pattern projection Camera Camera: IMAG CCD, Res:750x590, f:16 mm Projector Projector: Liquid Crystal Display (LCD 640), f: 200mm, Distance to object plane: 120cm Projected light stripes Range Image

36 Robot Vision SS 2005 Matthias Rüther 36 Moiré Range Finder Project line structure, observe line structure through a grid 1. Sender (Projektor mit Linien) 2. Receiver (CCD Camera with line filter) Problem: identification of line ordering possible but hard, unsharp lines => inaccurate results Moiré ImageMoiré Pattern

37 Robot Vision SS 2005 Matthias Rüther 37 Triangulation Principle Baseline b. Z Kamera Object point CCD

38 Robot Vision SS 2005 Matthias Rüther 38 Lichtpunkttechnik Einfachste Methode zur Messung von Entfernungen: Punktweise Beleuchtung der Objektoberfläche räumlicher Fall eines projizierten Lichtpunktes Laser: Position auf der x-Achse : bekannter Richtungswinkel des Lasers zur Kamera : bekannter Schwenkwinkel des Lasers R: Schnittpunkt der Schwenkebene mit der optischen Achse P: zu vermessender Objektpunkt p(x,y): bekannter projizierter Objektpunkt P Z-achse: optische Achse der Kamera Es gilt für kamerazentriertes Koordinatensystem :

39 Robot Vision SS 2005 Matthias Rüther 39 Lichtpunktstereoanalyse Kombination der Lichtpunkttechnik mit Verfahren der statischen Stereoanalyse: Laserpunkt wird an beliebiger Stelle auf das zu vermessende Objekt projiziert und mit zwei Kameras aufgenommen. Entfernungsberechnung: aus der Position des Laserpunktes analog zur statischen Stereoanalyse Vorteil gegenüber Lichtpunkttechnik: keine aufwendige Kalibrierung, da Orientierung des Laserstrahls nicht in Berechnung eingeht. Prinzipieller Aufbau für ein Verfahren nach der Lichtpunktstereoanalyse

40 Robot Vision SS 2005 Matthias Rüther 40 Lichtschnittechnik 1) Projektion einer Lichtebene auf das Objekt (mittels Laser oder Projektoren) 2) Schnitt der Lichtebene mit der Objektoberfläche als Lichtstreifen sichtbar 3) Lokalisierung des Lichtstreifens mittels Kantenerkennung und Segmentierung Entfernungsberechnung: Kalibrierung: b, f,, Generierung eines Look-Up- Tables für Entfernungswerte Allgemein: Die Tiefenauflösung ist sowohl von der Auflösung des Bildsensors als auch von der Breite der erzeugten Lichtebene abhängig. Zur Vereinfachung steht Lichtebene senkrecht zur Referenzeben.

41 Robot Vision SS 2005 Matthias Rüther 41 Gleichzeitige Projektion mehrerer Lichtschnitte Anstatt einer Lichtebene werden mehrere Lichtebenen auf das Objekt projeziert, um die Anzahl der aufzunehmenden Bilder zu reduzieren. Entfernungsberechnung: wie mit einer Lichtebene, jedoch muß jeder Lichtstreifen im Bild eindeutig identifizierbar sein. Problem: Aufgrund von Verdeckungen sind einzelne Streifen teilweise oder gar nicht im Kamerabild sichtbar -> keine eindeutige Identifikation der Lichtstreifen Anwendung: Glattheitsüberprüfung bei planaren Oberflächen ohne Tiefenwertberechnung.

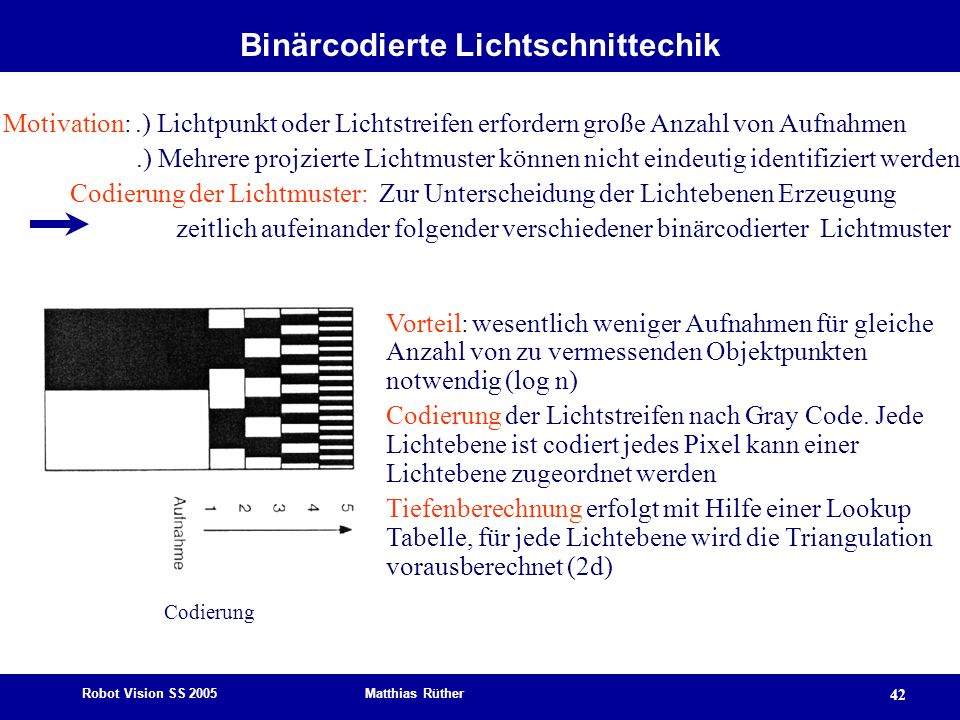

42 Robot Vision SS 2005 Matthias Rüther 42 Binärcodierte Lichtschnittechik Codierung Vorteil: wesentlich weniger Aufnahmen für gleiche Anzahl von zu vermessenden Objektpunkten notwendig (log n) Codierung der Lichtstreifen nach Gray Code. Jede Lichtebene ist codiert jedes Pixel kann einer Lichtebene zugeordnet werden Tiefenberechnung erfolgt mit Hilfe einer Lookup Tabelle, für jede Lichtebene wird die Triangulation vorausberechnet (2d) Motivation:.) Lichtpunkt oder Lichtstreifen erfordern große Anzahl von Aufnahmen.) Mehrere projzierte Lichtmuster können nicht eindeutig identifiziert werden Codierung der Lichtmuster: Zur Unterscheidung der Lichtebenen Erzeugung zeitlich aufeinander folgender verschiedener binärcodierter Lichtmuster

43 Robot Vision SS 2005 Matthias Rüther 43 Tiefenberechnung für Streifenprojektor 1) Unterschiedlich breite Lichtstreifen werden zeitlich aufeinanderfolgend in die Szene projiziert und von der Kamera aufgenommen. 2) Für jede Aufnahme wird für jeden Bildpunkt festgestellt, ob dieser beleuchtet wird oder nicht. 3) Diese Information wird für jeden Bildpunkt und für jede Aufnahme im sog. Bit-Plane Stack abgespeichert. Verschiedene Lichtstreifen sind notwendig, um für jeden Bildpunkt einen zugehörigen Lichtstreifen festzustellen zu können. Durch die zeitliche Abfolge der Aufnahmen wird es ermöglicht, daß jeder Lichtstreifen im Kamerabild identifiziert wird. 4) Findet man im Bit-Plane Stack für einen Bildpunkt die Information, daß er bei den Aufnahmen z.B. hell, dunkel, dunkel, hell war (Code 1001), dann folgt daraus, daß dieser Bildpunkt vom vierten Lichtstreifen beleuchtet wird. 5) eindeutige Zuordnung Lichtstreifen – Bildpunkt möglich

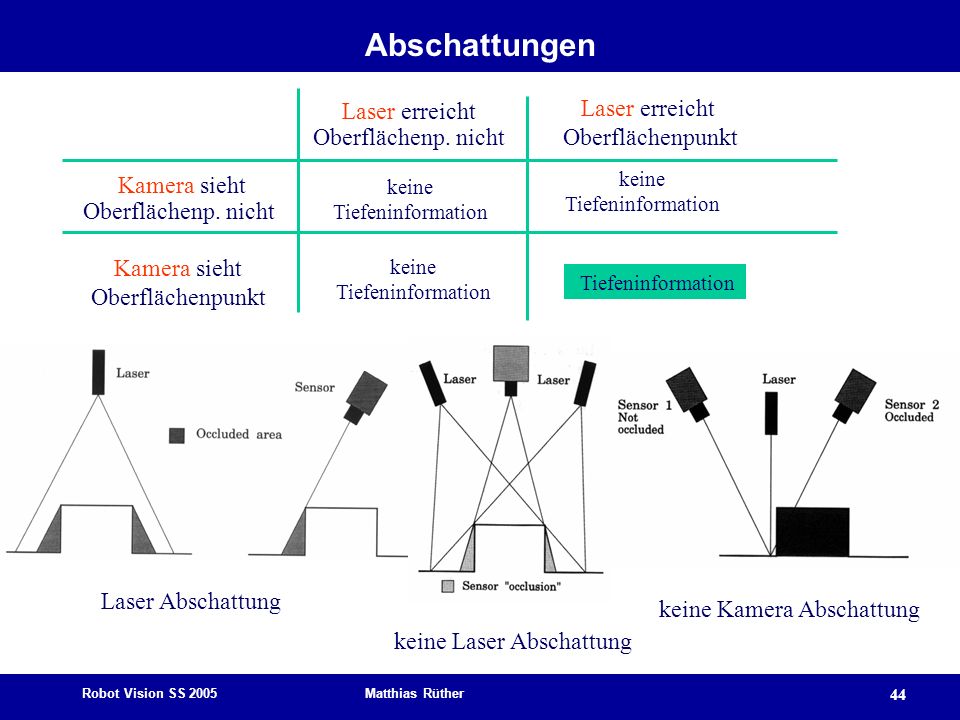

44 Robot Vision SS 2005 Matthias Rüther 44 Abschattungen Laser erreicht Oberflächenp. nicht Laser erreicht Oberflächenpunkt Kamera sieht Oberflächenp. nicht Kamera sieht Oberflächenpunkt keine Tiefeninformation keine Tiefeninformation keine Tiefeninformation Laser Abschattung keine Laser Abschattung keine Kamera Abschattung

45 Robot Vision SS 2005 Matthias Rüther 45 Abschattungen 2 Projektoren erzeugen 2 Lichtebenen = uneindeutig 2 virtuelle Kameras

46 Robot Vision SS 2005 Matthias Rüther 46 Tiefenbild bzw. Range-Image Aufnahme eines IntensitätsbildesAufnahme eines Tiefenbildes Vergleich Intensitätsbild-Tiefenbild

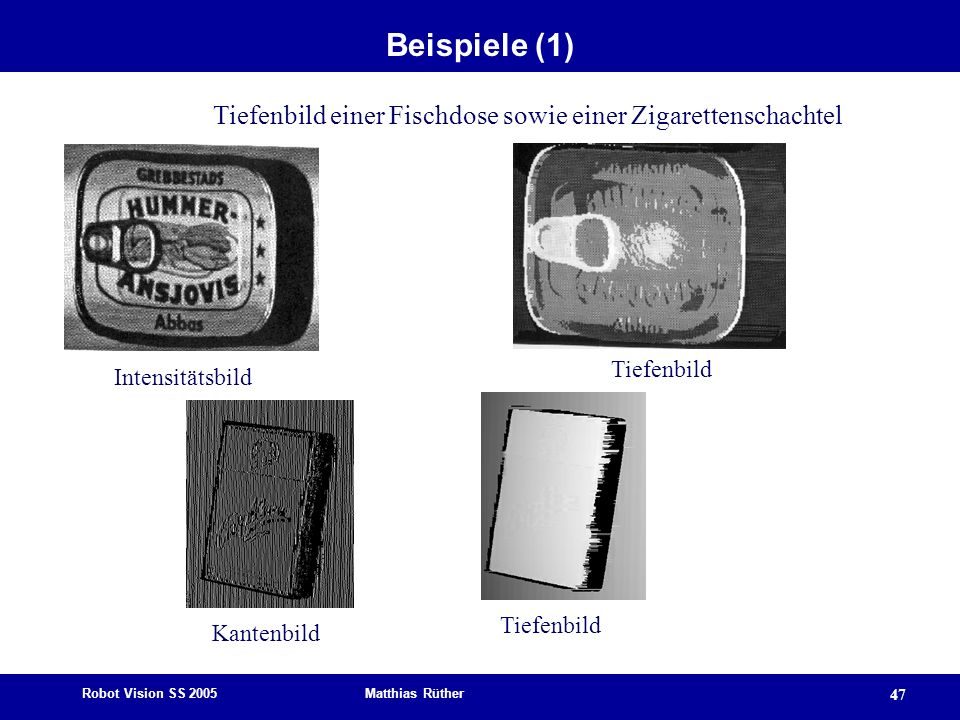

47 Robot Vision SS 2005 Matthias Rüther 47 Beispiele (1) Tiefenbild einer Fischdose sowie einer Zigarettenschachtel Tiefenbild Intensitätsbild Tiefenbild Kantenbild

48 Robot Vision SS 2005 Matthias Rüther 48 Beispiele (2) ungefiltertgefiltert Tiefenbild einer Ebene und eines Spielzeug LKW's Ebene im KKS

49 Robot Vision SS 2005 Matthias Rüther 49 Beispiele (3) Tiefenbild eines Augapfels (Modell) mit TumorTiefenbild eines Augapfels (Modell) ohne Tumor Kantenbild eines Augapfels (Modell) mit TumorKantenbild eines Augapfels (Modell) ohne Tumor

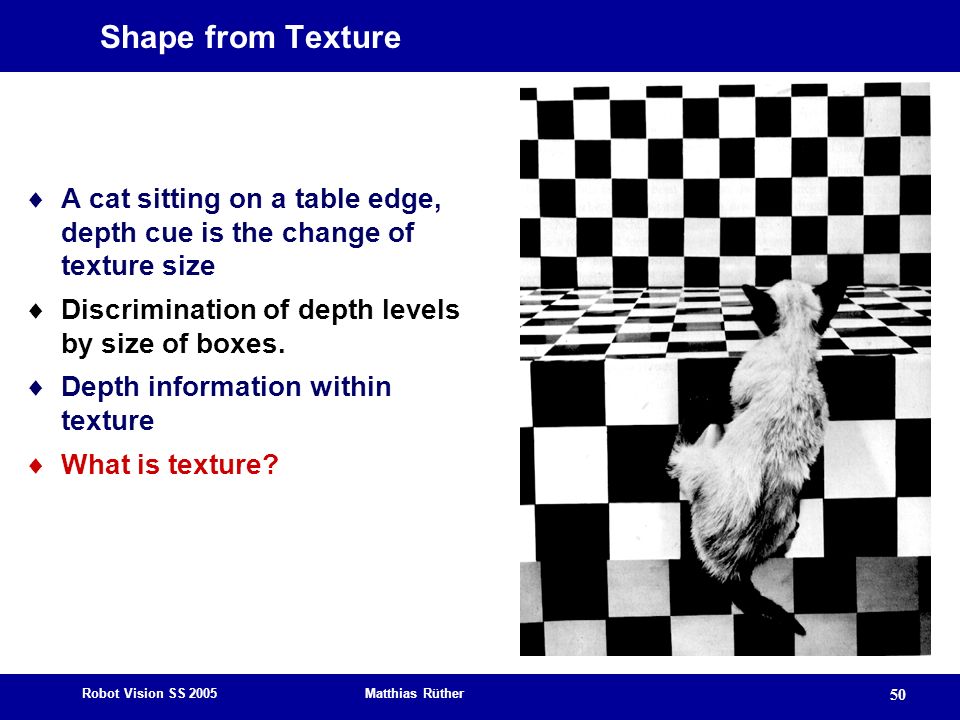

50 Robot Vision SS 2005 Matthias Rüther 50 Shape from Texture A cat sitting on a table edge, depth cue is the change of texture size Discrimination of depth levels by size of boxes. Depth information within texture What is texture?

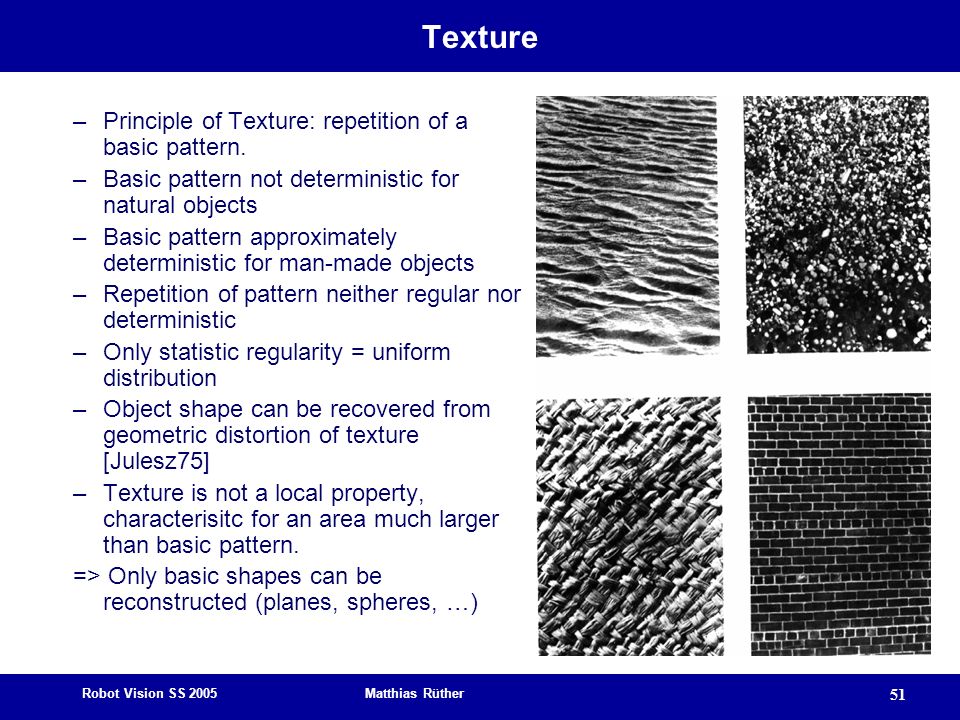

51 Robot Vision SS 2005 Matthias Rüther 51 Texture –Principle of Texture: repetition of a basic pattern. –Basic pattern not deterministic for natural objects –Basic pattern approximately deterministic for man-made objects –Repetition of pattern neither regular nor deterministic –Only statistic regularity = uniform distribution –Object shape can be recovered from geometric distortion of texture [Julesz75] –Texture is not a local property, characterisitc for an area much larger than basic pattern. => Only basic shapes can be reconstructed (planes, spheres, …)

52 Robot Vision SS 2005 Matthias Rüther 52 Texture –Texture is the abstraction of a statistical homogenity in a part of the observers field of view which contains much more information than the observer can handle. Texture is scale dependent: Many Texture elements need to be observed but must not exceed a certain maximum, such that their size is always bigger than sensor resolution.

53 Robot Vision SS 2005 Matthias Rüther 53 Statistical Texture Analysis Suitable for natural textures, since they are not deterministic but follow statistical rules. –First order grey value statistics: statistics of single pixels compared to pairs, triples, quadruples etc. –Normalized texture histogram: grey value distribution function –Disadvantage of first order statistics: insensitive against permutations => Checkerboard may have same statistics as saltn pepper noise. –Second order grey value statistics: Distribution of neighborhood relations (Co-occurence Matrix) –E.g.: relation right of: black-white, grey-white, white-white –More suited for texture classification, because no geometrical properties are modeled.

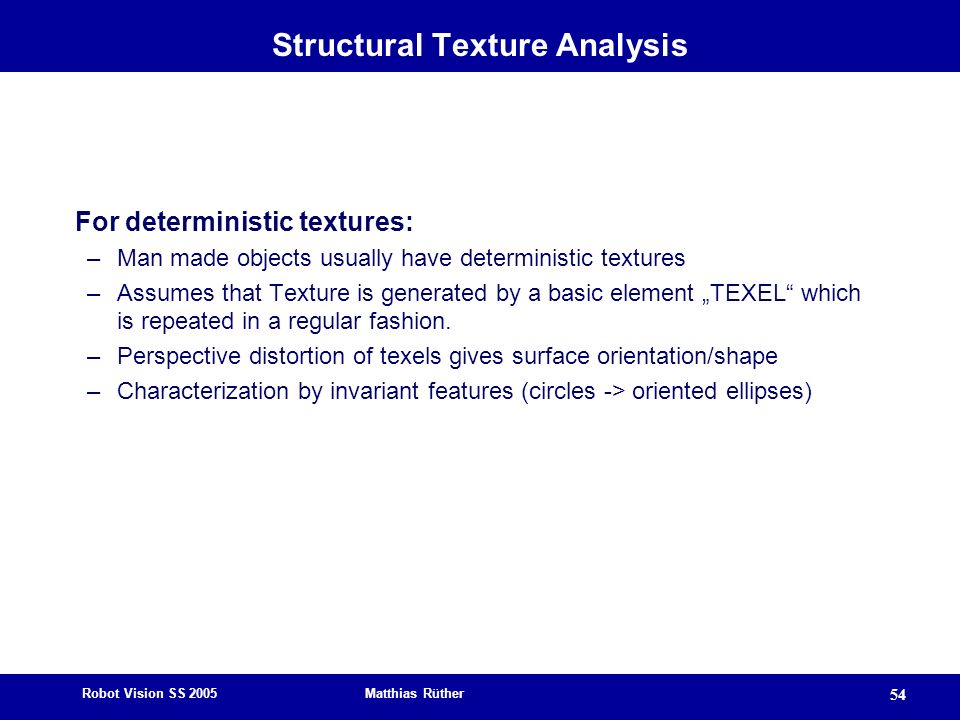

54 Robot Vision SS 2005 Matthias Rüther 54 Structural Texture Analysis For deterministic textures: –Man made objects usually have deterministic textures –Assumes that Texture is generated by a basic element TEXEL which is repeated in a regular fashion. –Perspective distortion of texels gives surface orientation/shape –Characterization by invariant features (circles -> oriented ellipses)

55 Robot Vision SS 2005 Matthias Rüther 55 Structural Texture Analysis Slant Tilt Distortion of a planar circle local surface orientation

56 Robot Vision SS 2005 Matthias Rüther 56 Texel –Texels are not unique –Different texels => identical resulting shape –Exact description of texels necessary to model their distortion –Simple, geometrical texels easier to handle 1. 2.

57 Robot Vision SS 2005 Matthias Rüther 57 Texel –Circle = simple texel –Same problem as shading: Object border including texture determines the shape –Shape reconstruction based on perspective projection => Texture is a 2D surface pattern, not a 3D property. E.g. brick wall, printed cloth Aloimonos & Swain: Shape from Shading Shape from Texture

58 Robot Vision SS 2005 Matthias Rüther 58 Shape from Texel Based on local perspective distortion Texel must be identifiable Texel must not overlap All Texels must have same spatial dimension Texel are small, locally planar and have a unique surface normal

59 Robot Vision SS 2005 Matthias Rüther 59 Shape calculation Determine position of a plane using ist texture (slant,tilt):

60 Robot Vision SS 2005 Matthias Rüther 60 Examples Tree Sunflower Audience Artificial exmaples using black circles Algorithms usable in a limited fashion on real scenes.

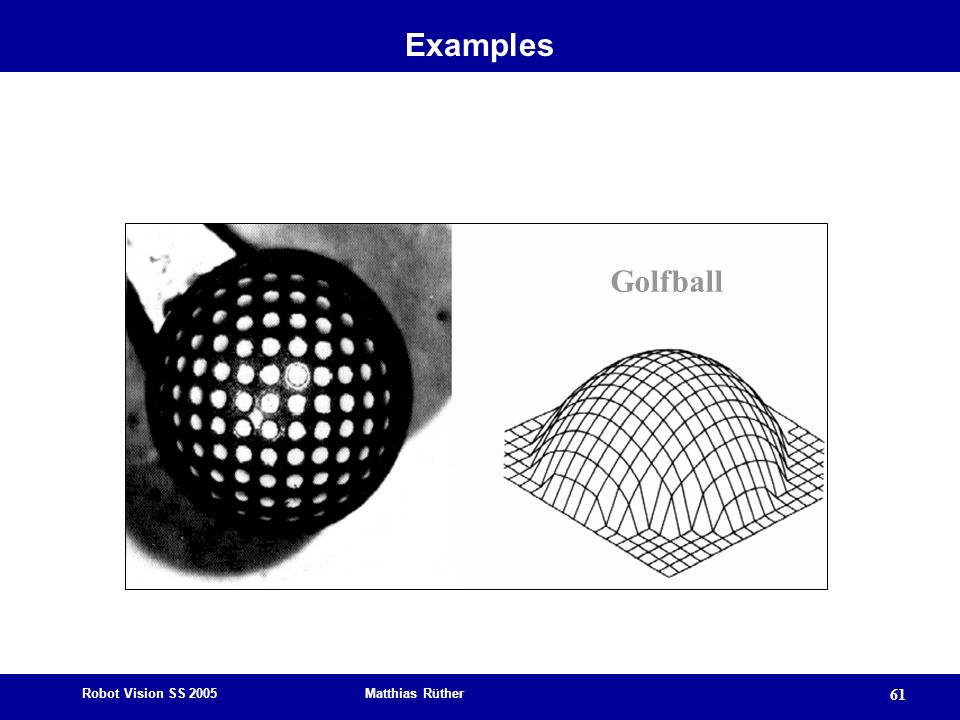

61 Robot Vision SS 2005 Matthias Rüther 61 Examples Golfball

62 Robot Vision SS 2005 Matthias Rüther 62 Geometrical Scene Constraints –Reconstruct shape from geometrical relations (similar to human vision). –E.g.: parallel lines confine a plane –Planes are oriented by their vanishing points Vanishing points and vanishing line give the plane orientation. Problem: find vanishing points

63 Robot Vision SS 2005 Matthias Rüther 63 Geometrical Scene Constraints e.g. intersecting area of parallel lines, symmetry axis of arbitrary objects

64 Robot Vision SS 2005 Matthias Rüther 64 Shape from Parallel Lines

65 Robot Vision SS 2005 Matthias Rüther 65 Shape From Focus Recover shape of surfaces from limitied depth of view. –Requires visibly rough surfaces –Typical application: optical microscopy

66 Robot Vision SS 2005 Matthias Rüther 66 Shape From Focus Visibly Rough Surfaces –Optical roughness: the smallest spatial variations are much larger than the wavelength of incident electromagnetic wave. –Visible roughness: smallest spatial variations are comparable to viewing area of discrete elements (pixels). –Magnification: Multi-facet level: w 1 >> w f, smooth texture Facet level: w 2 ~= w f, rough texture

67 Robot Vision SS 2005 Matthias Rüther 67 Shape From Focus Focused / Defocused images –Focused: –Defocused: object point is mapped to spot with radius => defocusing is equivalent to convolution with low pass kernel (pillbox function)

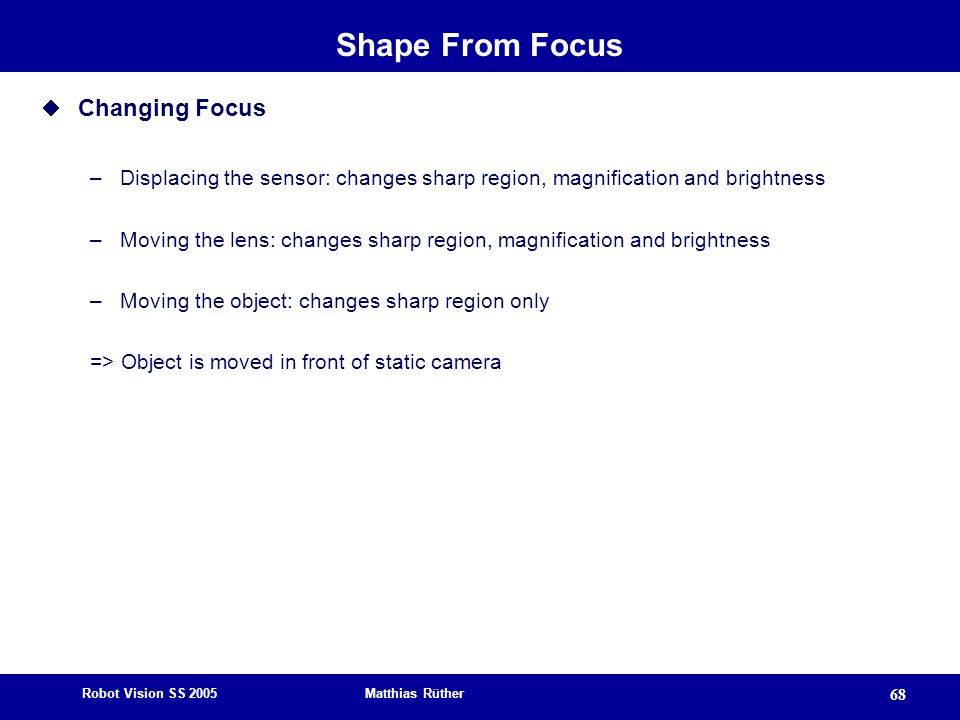

68 Robot Vision SS 2005 Matthias Rüther 68 Shape From Focus Changing Focus –Displacing the sensor: changes sharp region, magnification and brightness –Moving the lens: changes sharp region, magnification and brightness –Moving the object: changes sharp region only => Object is moved in front of static camera

69 Robot Vision SS 2005 Matthias Rüther 69 Shape From Focus Overview: –At facet level magnification, rough surfaces give texture-rich images –A defocused image is equivalent to a low-passed image –As S moves towards focused plane, its focus increases. When S is best focused, –Challenges: How to measure focus? How to find best focus from finite number of measurements?

70 Robot Vision SS 2005 Matthias Rüther 70 Shape From Focus Focus measure operator –Purpose: respond to high frequency variations in image intensity within a small image area produce maximum response when image area is perfectly focused –Possible solution: determine high frequency content using Fourier transform (slow) –Alternative: High-pass image using Laplacian (problem with elimination) Modified Laplacian

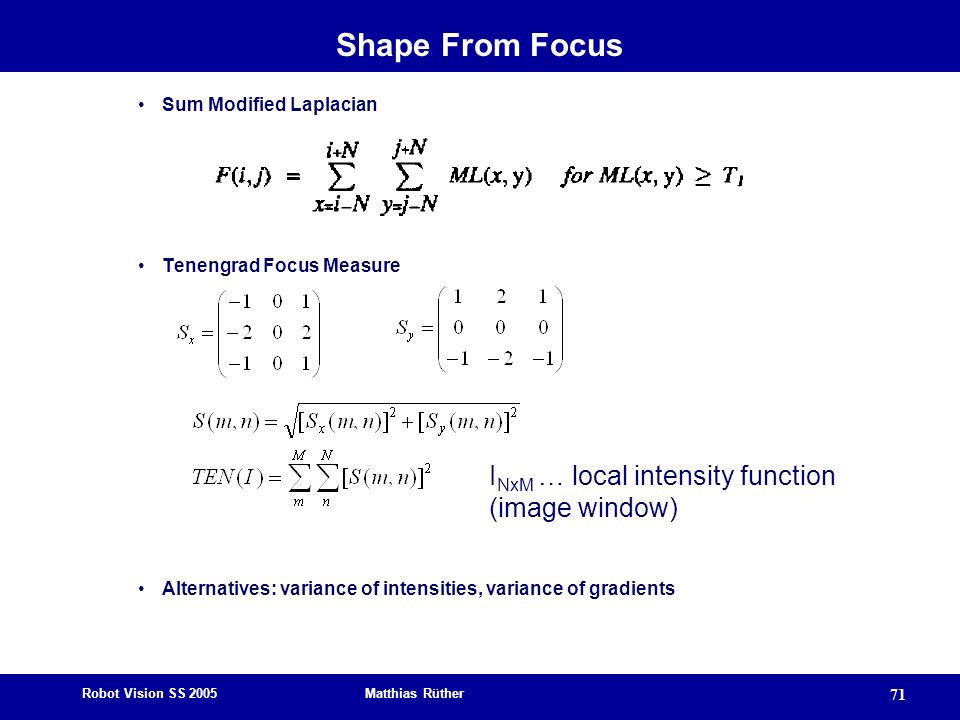

71 Robot Vision SS 2005 Matthias Rüther 71 Shape From Focus Sum Modified Laplacian Tenengrad Focus Measure Alternatives: variance of intensities, variance of gradients I NxM … local intensity function (image window)

72 Robot Vision SS 2005 Matthias Rüther 72 Shape From Focus Example Infinite DOFDEM

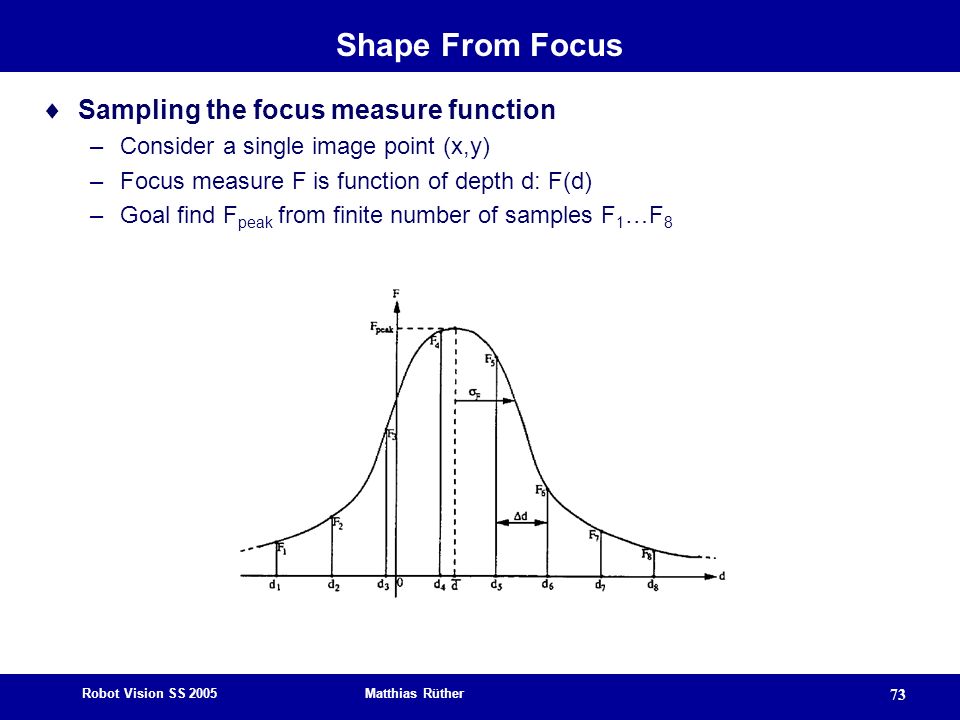

73 Robot Vision SS 2005 Matthias Rüther 73 Shape From Focus Sampling the focus measure function –Consider a single image point (x,y) –Focus measure F is function of depth d: F(d) –Goal find F peak from finite number of samples F 1 …F 8

74 Robot Vision SS 2005 Matthias Rüther 74 Shape from focus Sampling the focus measure function –Possibility1: find highest discrete sample

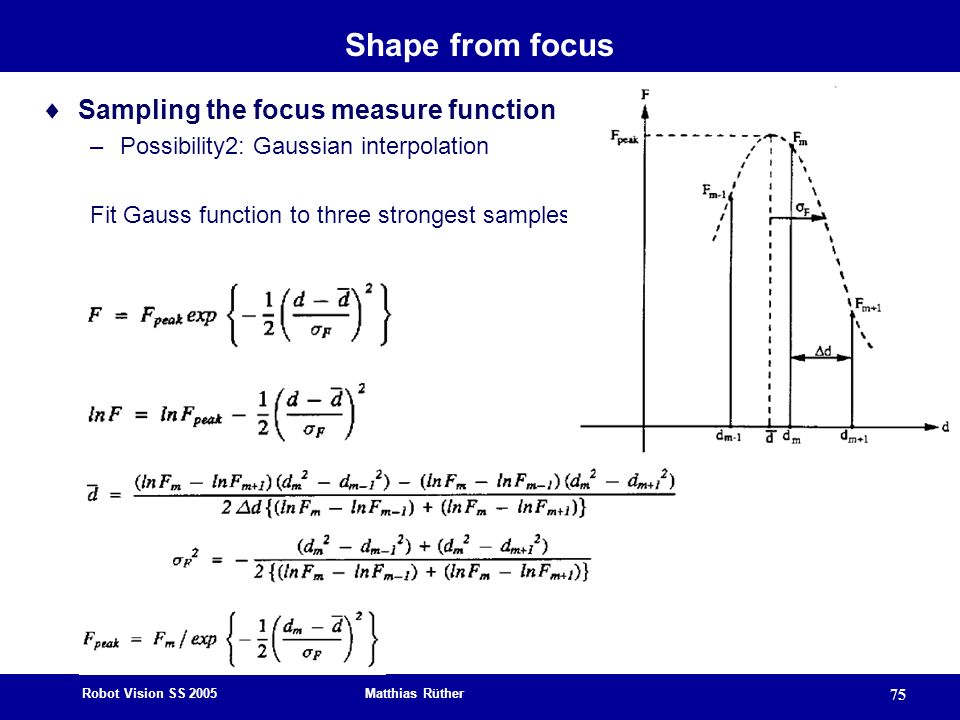

75 Robot Vision SS 2005 Matthias Rüther 75 Shape from focus Sampling the focus measure function –Possibility2: Gaussian interpolation Fit Gauss function to three strongest samples

76 Robot Vision SS 2005 Matthias Rüther 76 Shape from X Demos Camera Calibration Shape from Stereo point triangulation Ransac plane fitting Photometric stereo Shading Illusions
