Einleitung Presäntation der Teilnahme der Firma FEST-Engineering Ltd. am Projekt Salechard.

Ähnliche Präsentationen


Präsentation zum Thema: "Einleitung Presäntation der Teilnahme der Firma FEST-Engineering Ltd. am Projekt Salechard."—  Präsentation transkript:

1 Einleitung Presäntation der Teilnahme der Firma FEST-Engineering Ltd. am Projekt Salechard

2 Grundangaben zum Projekt Objekt: TEC Polyarnaja, Selechard, Russland Kunde: Fans, AG. Aufgabe: Festigkeitsberechnungen von Dampfleitung DN 5800 Projekterstellung und Fertigungszeichnungen von Tragkonstruktionen aus Stahl Projekt- und Fertigungszeichnungen von Kondensat- und Chiffonbehältern Anfang der Arbeiten: März 2012 Ende der Arbeiten: Juni 2013

3 AUFLISTUNG DER ARBEITEN Festigkeitsberechnungen von Dampfleitung (Berechnung der Wandstärke von Dampfleitung an Halterungsstellen und ausserhalb der Halterungsstellen, Berechnung von Festpunkten und Gleithalterungen mit Anbindung an Dampfturbine und Dampfkammer) Berechnung von Kräften, die an Halterungen für Dampfleitung auf Stahlkonstruktion wirken + Berechnung der Verschiebungen an diesen Stellen Festigkeitsberechnungen von Prozessrohrleitungen, die an Dampfleitung und an Hilfskonstruktionen aus Stahl angebracht sind + Geometriefestlegung und Rohrhalterungskonzept (cca. 50 Stk.) Halterungskonzept für an Haupttragkonstruktionen aus Stahl angebrachte Dampfleitung und Festlegung der Gegenwirkung in Stahlbetonfundament vom Unterbau Projekterstellung von Haupttragkonstruktionen aus Stahl - von erster Studie bis zu Fertigungszeichnungen. Teil dieses Projektes betraf Stahlhalterungen OH1÷OH6, Haupttragkonstruktionen der Dampfleitung SO03 und des technologischen Objektes SO02-Skid aus Stahl, incl. aller Hilfskonstruktionen aus Stahl, die an diesen Objekten oder direkt an der Dampfleitung angebracht waren Statische Berechnungen für alle bereits genannten Haupt- und Hilfskonstruktionen aus Stahl Festigkeitsberechnungen von Kondensat- und Chiffonbehältern mit SO02-Skid und SO01 Projekt- und Fertigungszeichnungen von Kondensat- und Chiffonbehältern mit SO02-Skid und SO01 Festigkeitsberechnung der an Stahlkonstruktion SO01 angebrachten Dampfkammer Erstellung der Gesamtdisposition von Dampfleitung DN 5800 incl. Tragkonstruktionen aus Stahl und Festlegung der Liefergrenzen

4 Festigkeitsberechnungen von Dampfleitung Berechnung der Wandstärke von Dampfleitung an Halterungsstellen und ausserhalb der Halterungs- stellen Berechnung von Festpunkten und Gleithalterungen mit Anbindung an Dampfturbine und Dampfkammer

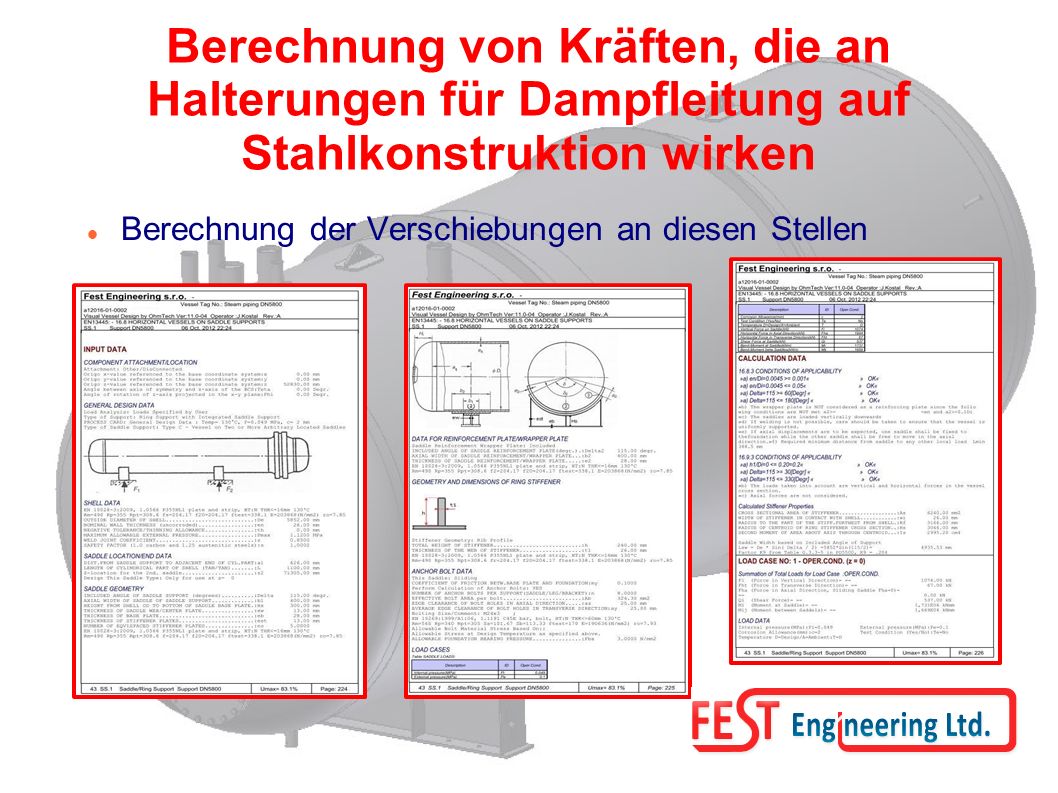

5 Berechnung von Kräften, die an Halterungen für Dampfleitung auf Stahlkonstruktion wirken Berechnung der Verschiebungen an diesen Stellen

6 Festigkeitsberechnungen von Prozessrohrleitungen die an Dampfleitung und an Hilfskonstruktionen aus Stahl angebracht sind + Geometriefestlegung und Rohrhalterungskonzept (cca. 50 Stk.)

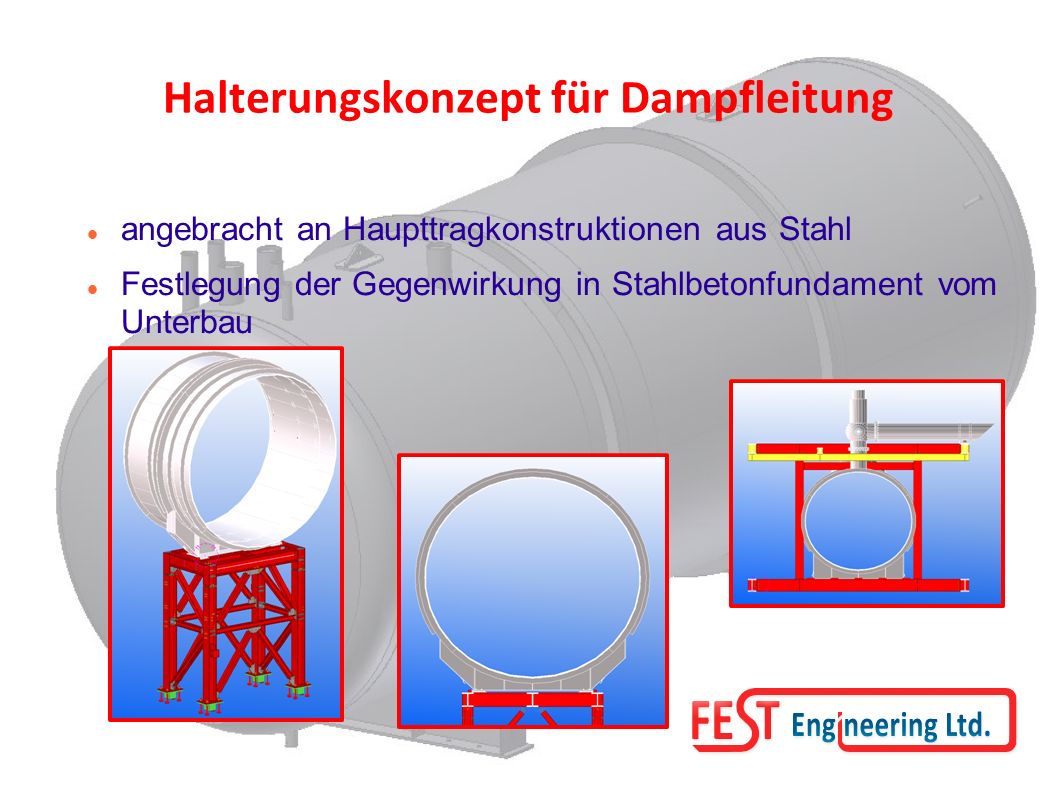

7 Halterungskonzept für Dampfleitung angebracht an Haupttragkonstruktionen aus Stahl Festlegung der Gegenwirkung in Stahlbetonfundament vom Unterbau

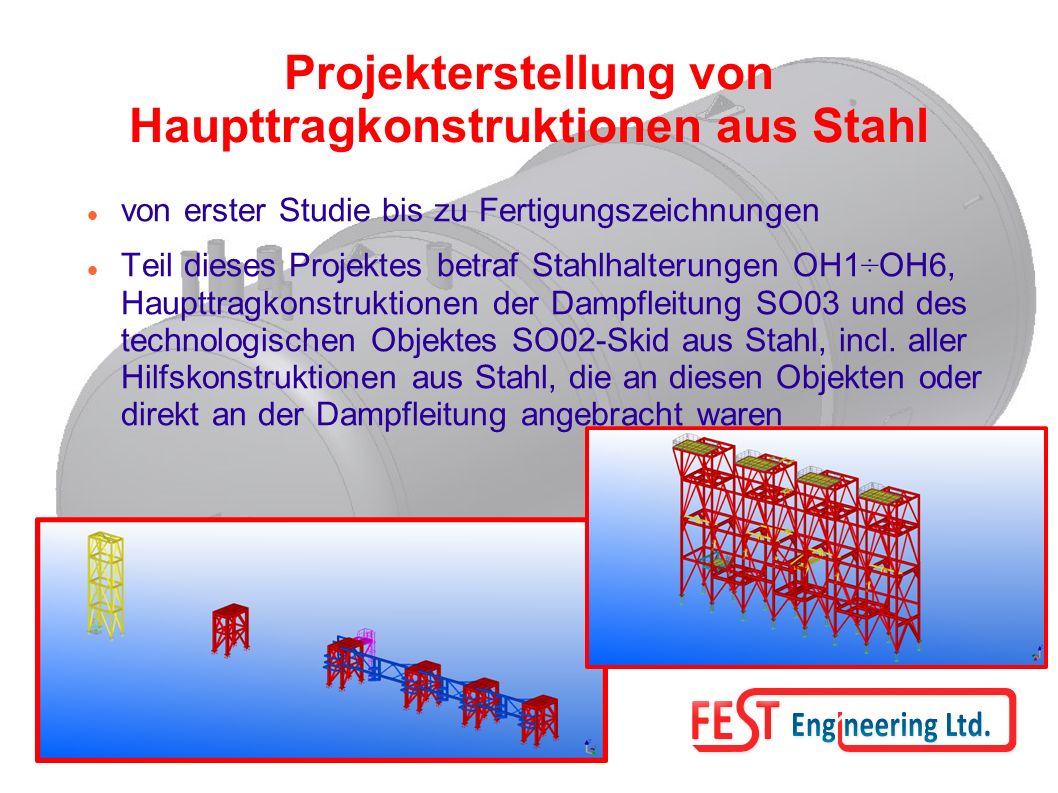

8 Projekterstellung von Haupttragkonstruktionen aus Stahl von erster Studie bis zu Fertigungszeichnungen Teil dieses Projektes betraf Stahlhalterungen OH1÷OH6, Haupttragkonstruktionen der Dampfleitung SO03 und des technologischen Objektes SO02-Skid aus Stahl, incl. aller Hilfskonstruktionen aus Stahl, die an diesen Objekten oder direkt an der Dampfleitung angebracht waren

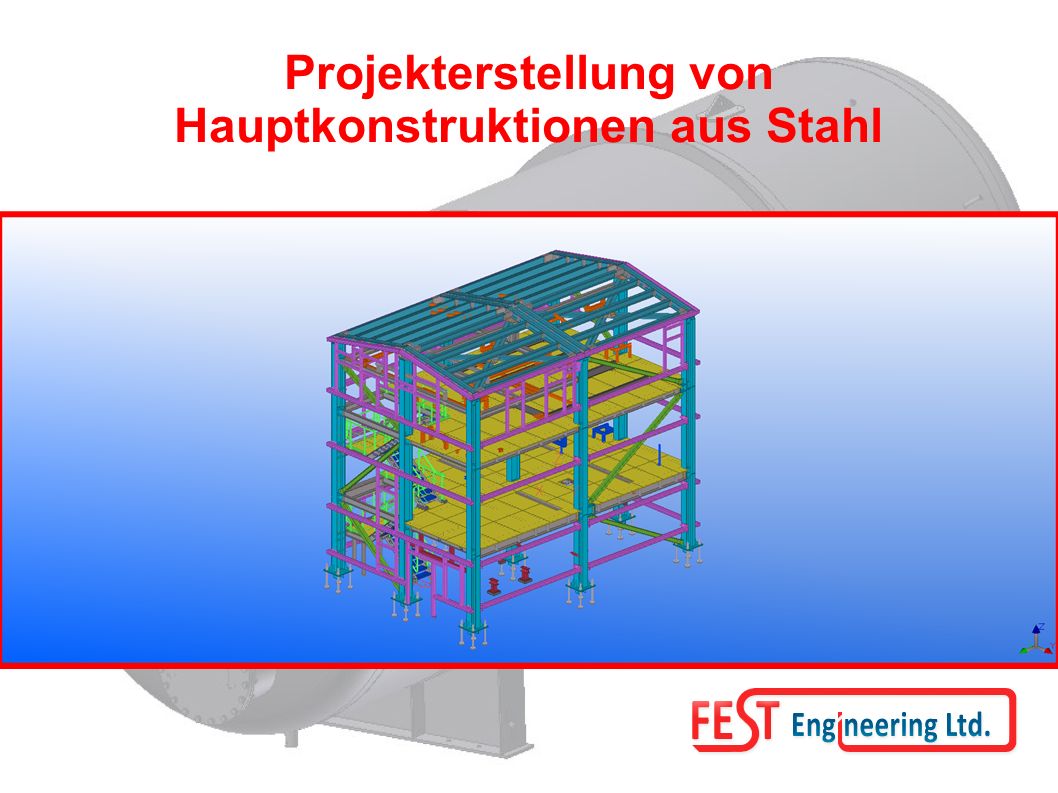

9 Projekterstellung von Hauptkonstruktionen aus Stahl

10 Statische Berechnungen für alle bereits genannten Haupt- und Hilfskonstruktionen aus Stahl

11 Festigkeitsberechnungen von Kondensat- und Chiffonbehältern mit SO02-Skid und SO01

12 Projekt- und Fertigungszeichnungen von Kondensat- und Chiffonbehältern mit SO02-Skid und SO01

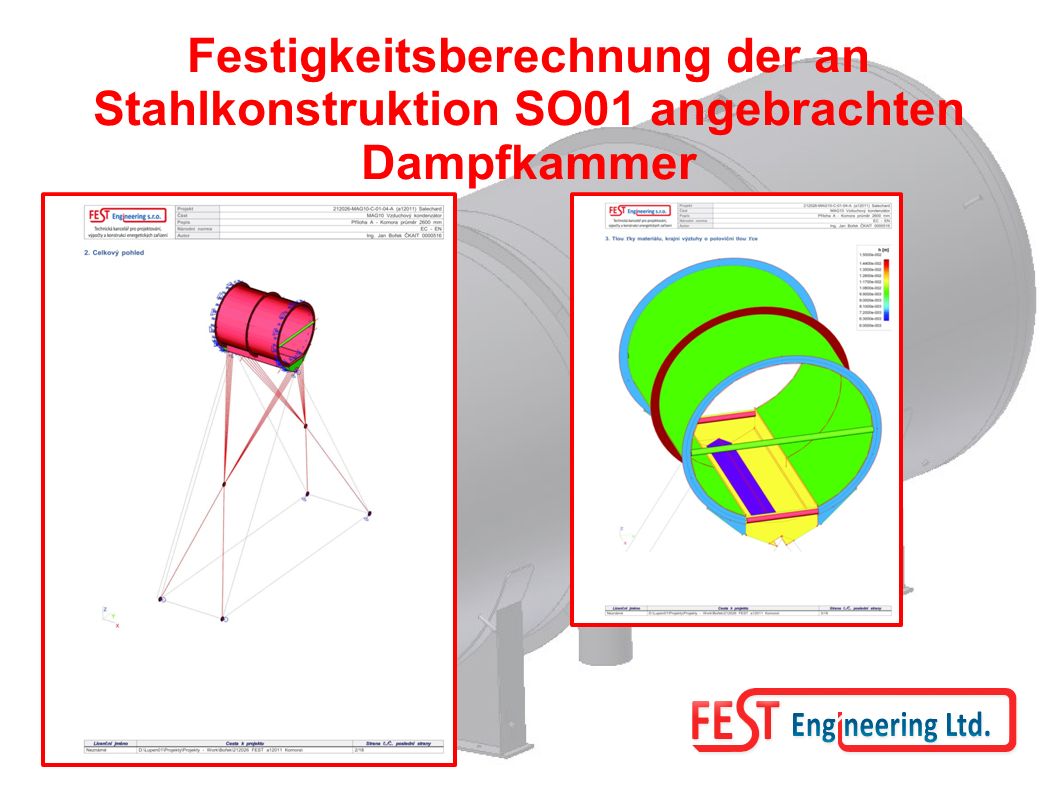

13 Festigkeitsberechnung der an Stahlkonstruktion SO01 angebrachten Dampfkammer

14 Erstellung der Gesamtdisposition von Dampfleitung DN 5800 incl. Tragkonstruktionen aus Stahl und Festlegung der Liefergrenzen

15 Büro Pardubická Přelouč Tschechische Republik Telefon: Fax: Ident.-Nr.: Ust.-Ident.-Nr.: CZ Head Office FEST Engineering Ltd. 6 Bexley Square Salford, Manchester, M3 6BZ Groβbritanien Leiter des organisatorischen Teilbereiches Ing. Jiří Košťál
