1 ABB STOTZ-KONTAKT GmbH ABB i-bus® KNX Raum Master, Basic, RM/S 1.1
2CDC N0101 | Seite 1

2 Neue Innovation Raum Master
Raumzustände Aufrufen mit nur einer Gruppenadresse Alle Funktion im Raum (z.B. Licht, Fan Coil, Steckdosen und Raumtemperaturregler) werden angepasst Aufruf intern (z.B. Binäreingänge) Aufruf extern (z.B. Rezeption) Interne Geräteverbindung zwischen Ein- und Ausgängen ohne Gruppenadresse © ABB STOTZ-KONTAKT GmbH 2CDC N0101 | Seite 2

3 Zweiter Schritt - Überblick Raum: Befehle
Extern von der Rezeption Check In – Raum belegt Check Out – Raum unbelegt Standby – Raum freigegeben zum Service Intern über Eingänge Keycard am Eingang Notsignal im Bad Einstellungen im Raum Eingänge schalten intern Ausgänge im Raumtemperaturregler (RTR) die Betriebsart ändern weitere KNX-Geräte einbinden © ABB STOTZ-KONTAKT GmbH 2CDC N0101 | Seite 3

4 Raumzustand Übersicht
Insgesamt sind 10 Raumzustände einstellbar 2 Raumzustände bilden eine Gruppe, z.B. Keycard einführen Keycard entfernen Jeder Raumzustand wird beim Empfang eines externen 1 Byte Telegramm oder geräteintern über die Binäreingänge aktiviert kann bis zu 7 Kommunikationsobjekte auslösen diese werden dazu benutzt, um den Raum Master selbst, externe KNX Geräte im Raum oder eine Anzeige an der Rezeption zu steuern © ABB STOTZ-KONTAKT GmbH 2CDC N0101 | Seite 4

5 Raumzustand (RZ) Aufteilung (vorkonfiguriert)
RZ 1 Check In RZ 2 Check Out RZ 3 Standby RZ 4 Notsignal betätigt RZ 5 Keycard einführen RZ 6 Keycard entfernen RZ 7 nicht belegt RZ 8 nicht belegt RZ 9 nicht belegt RZ 10 nicht belegt Alle Raumzustände sind frei konfigurierbar © ABB STOTZ-KONTAKT GmbH 2CDC N0101 | Seite 5

6 Raumzustand (RZ) Übersicht: Ereignisse
Ein RZ besteht aus zwei Ereignissen das eine wird sofort gesendet das andere kann sofort oder verzögert gesendet werden Pro Ereignis kann eingestellt werden, ob eine KNX Szene intern oder über den Bus ausgelöst wird zwei 1 Bit-Werte gesendet werden der Raumtemperaturregler (RTR) EIN/AUS geschaltet wird im RTR eine bestimmte Betriebsart aktiviert wird die Automatikfunktion in der Jalousie aktiviert wird die interne Sperre der Eingänge aktiviert wird © ABB STOTZ-KONTAKT GmbH 2CDC N0101 | Seite 6

7 Raumzustand KNX Szene Aktivierung eines Raumzustandes über eine einzige KNX Szene Dies hat klare Vorteile: einfache Integration von weiteren Sensoren und Aktoren im Raum klare Abgrenzung zu anderen Räumen durch Verwendung einer „Raum-Gruppenadresse“ keine unnötige Buslast durch interne Raumzustände (interne Verbindung) flexibel konfigurierbar für weitere Funktionen © ABB STOTZ-KONTAKT GmbH 2CDC N0101 | Seite 7

8 Raumzustand Wie funktioniert das?
Verbraucher Befehle - interne Verbindung - direkte Verbindung - über Bus Fan Coil KNX Sensor Raum- temperatur- regler Eingänge Rezeption © ABB STOTZ-KONTAKT GmbH 2CDC N0101 | Seite 8

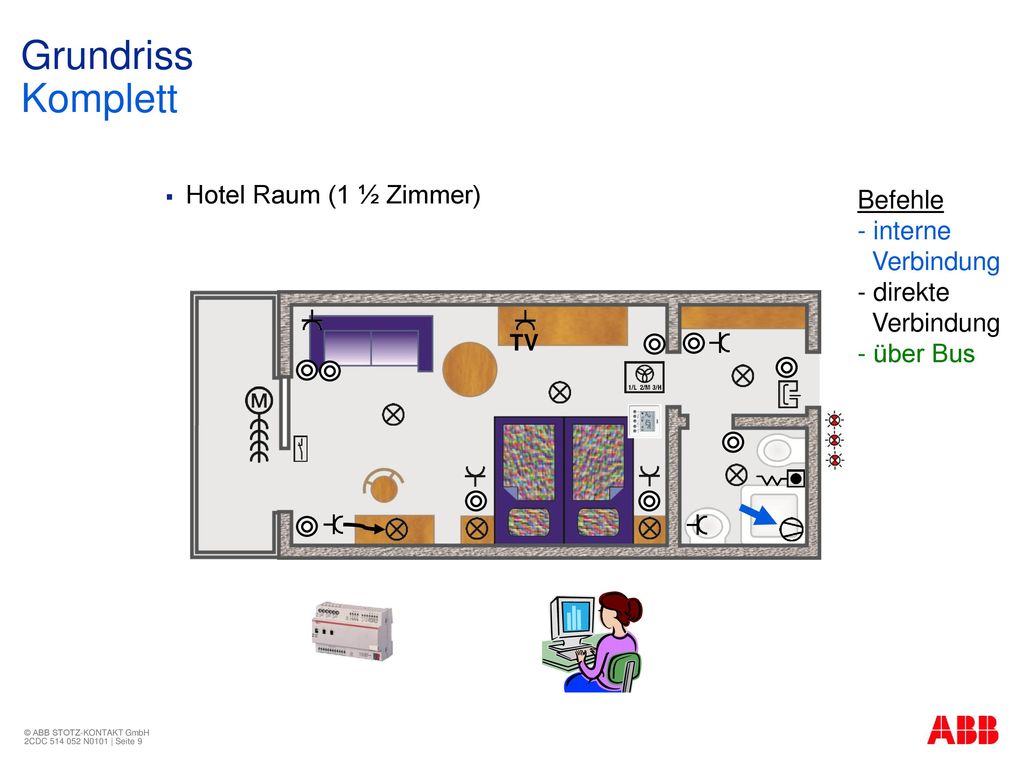

9 Grundriss Komplett Hotel Raum (1 ½ Zimmer)
Befehle - interne Verbindung - direkte Verbindung - über Bus TV Content area © ABB STOTZ-KONTAKT GmbH 2CDC N0101 | Seite 9

10 Check In – Raum belegt Rezeption aktiviert Raumzustand 1
Steckdosen schalten ein RTR wechselt in die Betriebsart Komfort bestimmte Eingänge werden gesperrt Befehle - interne Verbindung - direkte Verbindung - über Bus TV Content area © ABB STOTZ-KONTAKT GmbH 2CDC N0101 | Seite 10

11 Check Out – Raum unbelegt Rezeption aktiviert Raumzustand 2
Leuchten und Steckdosen schalten komplett aus RTR wechselt in die Betriebsart Standby bestimmte Eingänge werden gesperrt Befehle - interne Verbindung - direkte Verbindung - über Bus TV Content area © ABB STOTZ-KONTAKT GmbH 2CDC N0101 | Seite 11

12 Standby - Raum freigegeben zum Service Rezeption aktiviert Raumzustand 3
Leuchten und Steckdosen schalten komplett aus RTR schaltet aus und wechselt in die Betriebsart Frostschutz Befehle - interne Verbindung - direkte Verbindung - über Bus TV Content area © ABB STOTZ-KONTAKT GmbH 2CDC N0101 | Seite 12

13 Notsignal betätigt Notsignal aktiviert Raumzustand 4
Leuchten schalten komplett ein Meldung an die Rezeption Befehle - interne Verbindung - direkte Verbindung - über Bus TV Content area © ABB STOTZ-KONTAKT GmbH 2CDC N0101 | Seite 13

14 Keycard entfernen Keycard aktiviert Raumzustand 5
Komplette Leuchten schaltet verzögert aus, Steckdosen sofort RTR wechselt in die Betriebsart Frostschutz bestimmte Eingänge werden gesperrt Befehle - interne Verbindung - direkte Verbindung - über Bus TV Content area © ABB STOTZ-KONTAKT GmbH 2CDC N0101 | Seite 14

15 Keycard einführen Keycard aktiviert Raumzustand 6
Komplette Leuchten und Steckdosen schalten ein RTR wechselt in die Betriebsart Komfort bestimmte Eingänge werden freigegeben Befehle - interne Verbindung - direkte Verbindung - über Bus TV Content area © ABB STOTZ-KONTAKT GmbH 2CDC N0101 | Seite 15

16 Fan Coil-Unit Fensterkontakt/Kondenswasser
Fensterkontakt über Gruppenadresse mit RTR verbinden Kondenswassersensor über Gruppenadresse mit RTR verbinden Befehle - interne Verbindung - direkte Verbindung - über Bus © ABB STOTZ-KONTAKT GmbH 2CDC N0101 | Seite 16

17 Zusammenfassung Raum Master
Neue Innovation Raumzustände intern/extern auslösen direkte interne Verknüpfungen zwischen Ein- und Ausgängen Höchst flexibel kompatibler Raumtemperaturregler RDF/A problemlos weitere KNX Teilnehmer integrierbar Keine zusätzliche Hilfsspannung notwendig Durch die Innovation der Vorkonfiguration sind die Basisfunktionen im Raum sofort funktionsfähig: Auspacken Anschließen Fertig © ABB STOTZ-KONTAKT GmbH 2CDC N0101 | Seite 17

18 © ABB STOTZ-KONTAKT GmbH
2CDC N0101 | Seite 18
