1 Review Treffen Sonntag 10.11.13
SMARD Shape Memory Alloy Reusable Deployment Mechanism Anwesend: Ingo, Philip, Johannes, Felix, Thomas, Maria

2 Was wurde besprochen? Johannes hat seinen neuen Mechanismus vorgestellt Einigung auf zwei Mechanismen zur weiteren Ausarbeitung (von Johannes und Artur) Philip, Ingo, Thomas und Maria fahren nach Bonn Neuer SMA-Experte Simon Dörr:

3 Johannes Mechanismus Prinzip Johannes Mechanismus:

4 Verteilte Aufgaben Johannes: Auslegung seines Mechanismus in CATIA Power Budget des Mechanismus Philip: Ausarbeitung Arturs Mechanismus, Wie Messung der Vibrationen der Solarpanels (seine Facharbeit) Thomas: Go-Pro Kamera welche erfüllt alle Anforderungen: Bilder pro Sekunde, Beleuchtung, Speichern der Daten Ingo: Scharnier für Panel Maria: Anfangen Massenbudget, Auslegung Feder für Solarpanel Haltekraft, suchen Heizfolien oder Heizstab für Arturs Mechanismus

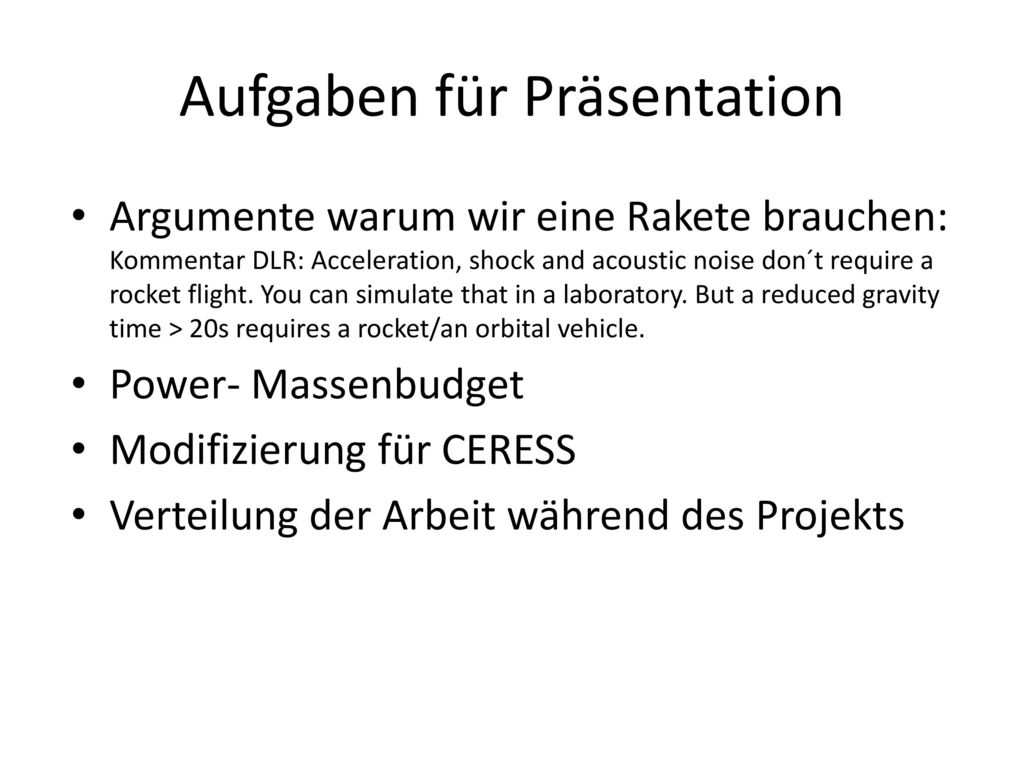

5 Aufgaben für Präsentation
Argumente warum wir eine Rakete brauchen: Kommentar DLR: Acceleration, shock and acoustic noise don´t require a rocket flight. You can simulate that in a laboratory. But a reduced gravity time > 20s requires a rocket/an orbital vehicle. Power- Massenbudget Modifizierung für CERESS Verteilung der Arbeit während des Projekts

6 Vorstellung der bearbeiteten Aufgaben

7 Massenbudget Komponente Werkstoff Dimensionen [mm] Masse Margin Rahmen
AL7075 Dichte: 2,81kg/dm³ Ca. 590g 10% Solarpanel Solarzelle Träger für Solarzelle Beschwerung 84mg/cm² PCB(FR-4) Dichte: 1850kg/m³ AL7075 40x80x6*10e-3 100x200x1,6 97,6g 8x 2,7g 60g 16g Sidepanel 140g Aufklappmechanismus Scharnier/Federn Schrauben/Kabel Lichtschranken Go-Pro Kamera CERESS Summe 827,6g 911g

8 Auslegung Federscharnier
Gewicht Solarpanel ca. 100g Minimum Drehfedermoment: 0,04905Nm ungefähr 0,05Nm

9 Mögliches Scharnier

10 Federn bei firstMove Links Federn Rechts Mechanismus mit Federn

11 Stromverbrauch von SMAs

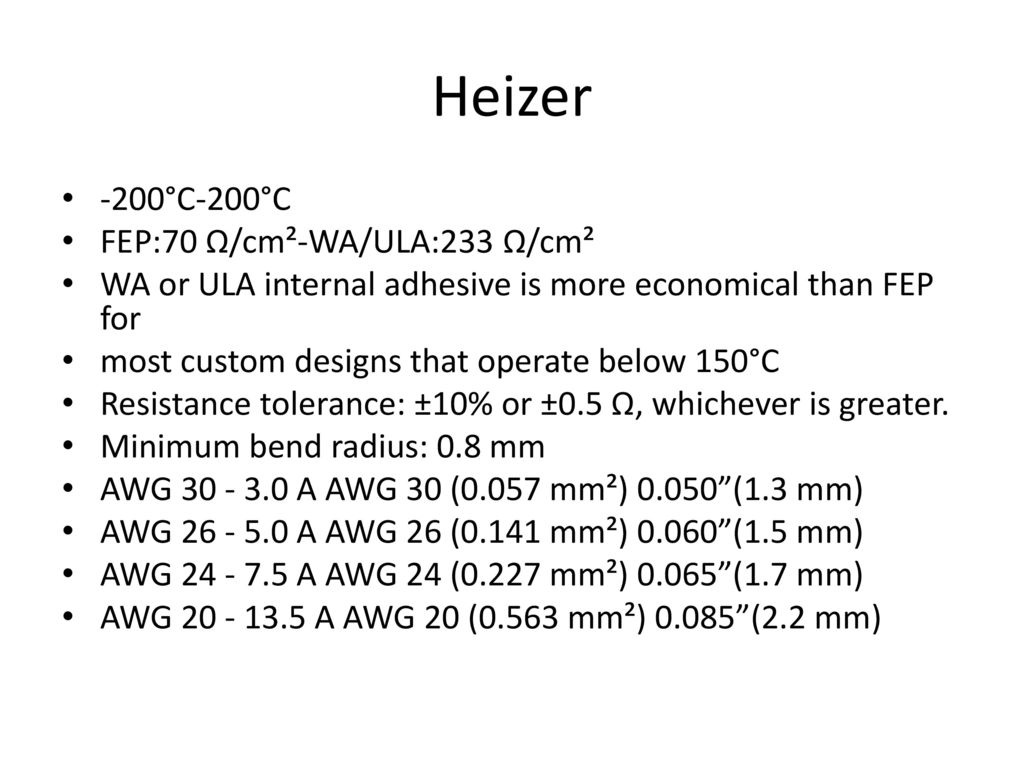

12 Heizer -200°C-200°C FEP:70 Ω/cm²-WA/ULA:233 Ω/cm²
WA or ULA internal adhesive is more economical than FEP for most custom designs that operate below 150°C Resistance tolerance: ±10% or ±0.5 Ω, whichever is greater. Minimum bend radius: 0.8 mm AWG A AWG 30 (0.057 mm²) 0.050”(1.3 mm) AWG A AWG 26 (0.141 mm²) 0.060”(1.5 mm) AWG A AWG 24 (0.227 mm²) 0.065”(1.7 mm) AWG A AWG 20 (0.563 mm²) 0.085”(2.2 mm)

13

14 Heizer Firmen:
