1 Sprach- Verständlichkeit Sprach- Verständlichkeit Raumgeometrie Räumliche Distanz Räumliche Distanz Störschall Nachhall Nutzschall Wodurch wird die Sprachverständlichkeit beeinträchtigt?

2 Nutzschall Die normale Lautstärke eines Sprechers beträgt in 1 Meter Abstand etwa 65 dB 1 m 65 dB

3 1m2m3m4m Nutzschall Distanz Lautstärke SprecherZuhörer Räumliche Distanz: Ein akustisches Signal nimmt bei einer Verdopplung der Distanz um 6 dB ab.

4 Störschall: Der mittlere Geräuschpegel, der von einem Auditorium ausgeht, liegt in normalen Klassenräumen bei 60 dB.

5 Nachhall: Diffuse Schallreflexionen von Wänden und Decke nehmen dem Sprachsignal die Prägnanz. Direktschall Diffusschall

6 1m2m3m 4mDistanz Störschall Nutzschall Lautstärke Das Nutzschall-Störschall-Verhältnis (SNR) Voraussetzung für ein gutes Sprachverständnis: Nutzschall > Störschall (positive SNR) schlechte Negative SNR gute Verständlichkeit Positive SNR

7 Auswirkungen von SNR und Nachhallzeit auf das Sprachverstehen von Schülern: Angegeben ist der Prozentsatz richtig verstandener Wörter Nicht nur hörgeschädigte, sondern auch hörende Schüler profitieren von einem positiven Nutz-/Störschall – Verhältnis und geringen Nachhallzeiten.

8 Ungünstige Raumgeometrie: langgestreckter Raum:  schwacher Direktschall  starker Diffusschall Deckenbalken:  tote Winkel

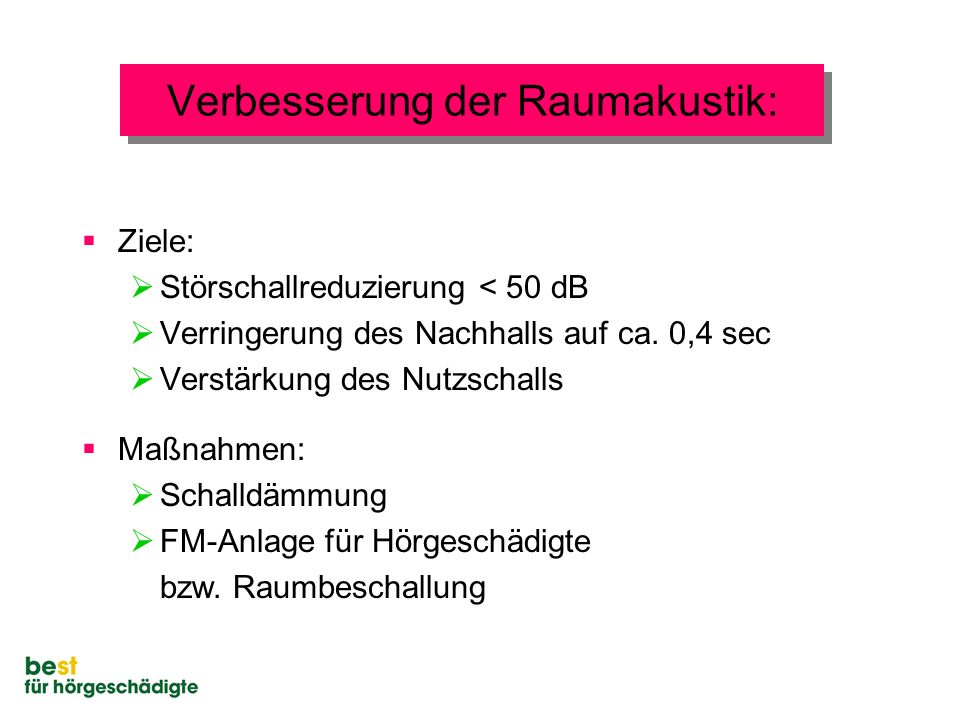

9 Verbesserung der Raumakustik:  Ziele:  Störschallreduzierung < 50 dB  Verringerung des Nachhalls auf ca. 0,4 sec  Verstärkung des Nutzschalls  Maßnahmen:  Schalldämmung  FM-Anlage für Hörgeschädigte bzw. Raumbeschallung

10 Lösungsmöglichkeit 1 Innenausbau mit Dämmplatten der Schallabsorptionsklasse A (Schallabsorptionsgrad  > 0,9) 1. Wandpaneel zur Breitbandabsorption 80cm - 200cm Höhe (als Pinnwand geeignet) 2. Mit Breitbandabsorber-Platten abgehängte Decke 3. Randliche, rückseitige Decken-Auflage zur Absorbtion tiefer Frequenzen 4. Schallreflektor über dem Pult erhöht Sprachkomfort des Lehrers max. 9 m Klassenzimmer Grundriss

11 Lösungsmöglichkeit 2 Von Schülern, Eltern und Lehrern gestaltetes Klassenzimmer Einzelne Schalldämmplatten bemalte, auf Holzlatten montierte Dämmplatten stoffbezogene Würfel aus schalldämmendem Schaumstoff RS Wasserburg
