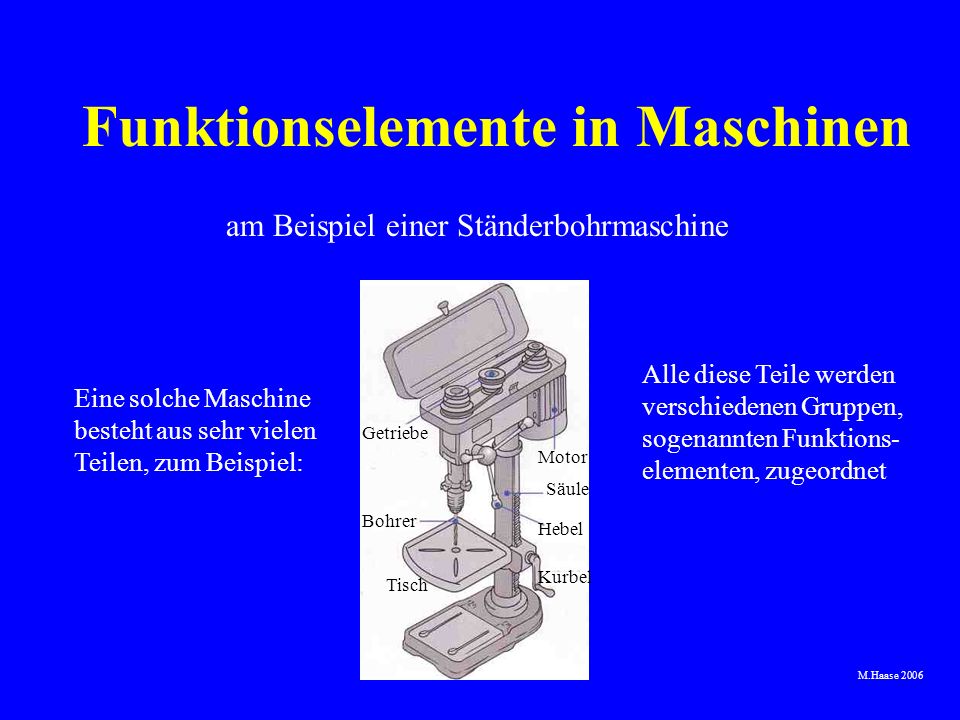

1 M.Haase 2006 Funktionselemente in Maschinen am Beispiel einer Ständerbohrmaschine Getriebe Motor Bohrer Säule Hebel Kurbel Tisch Eine solche Maschine besteht aus sehr vielen Teilen, zum Beispiel: Alle diese Teile werden verschiedenen Gruppen, sogenannten Funktions- elementen, zugeordnet

2 M.Haase 2006 Antriebselement Aufgabe:Bereitstellen und Umwandeln von Energie Beispiele: -Motor -Pedal -Kurbel

3 M.Haase 2006 Übertragungselement Aufgabe:Weiterleiten, Verteilen und Anpassen von Bewegungen Beispiele: -Wellen -Getriebe -Kupplungen -Gestänge

4 M.Haase 2006 Aufgabe:Beeinflussen des Stoff und Energieflusses Beispiele: -Schalter -Hebel -Pedale Steuerelement

5 M.Haase 2006 Arbeitselement Aufgabe:Ausführen der gewünschten Funktion Beispiele: -Werkzeuge -Räder

6 M.Haase 2006 Trägerelement Aufgabe:Tragen, Schützen anderer Funktionselemente; Sicherung der Lage von Bauteilen Beispiele: -Gehäuse -Stativ -Gestell -Rahmen

7 M.Haase 2006 Zusammenfassung FunktionselementAufgabeBeispiel Trägerelement Tragen, Schützen anderer Funktionselemente; Gehäuse Rahmen Antriebselement Bereitstellen und Umwandeln von Energie Elektromotor Kurbel Übertragungselement Weiterleiten, Verteilen und Anpassen von Bewegungen Getriebe Wellen Arbeitselement Ausführen der gewünschten Funktion Bohrer Meißel Steuerelement Beeinflussen des Stoff und Energieflusses Schalter Hebel
