HUECK LAVA Brandschutz für Türen und Fenster. HUECK LAVA Brandschutz für Türen und Fenster.

Präsentation zum Thema: "HUECK LAVA Brandschutz für Türen und Fenster. HUECK LAVA Brandschutz für Türen und Fenster."—  Präsentation transkript:

1

2 HUECK LAVA Brandschutz für Türen und Fenster

3 HUECK - Systembaukasten Ein Profilsystem für „Alles“
Aus zahlreichen Systemen verschiedener Anforderungen bis zu höchsten Sicherheitsanforderungen wird EIN SYSTEM Ein Profilsystem für „Alles“ Lambda Lava +

4 Vorteile des HUECK – Systembaukastens
Effizient und flexibel Geringe Lagerkosten durch systemübergreifendes Zubehör+Profile Schnellere Verarbeitung durch systemgleiche Arbeitsschritte wie z.B. Eckverbindung, Stoßverbindung, Schlossausfräsung, Bandmontage,…Arbeiter denken in einem System! = werden schneller Für SBZ-Bearbeitung: weniger Fehleranfälligkeit durch weniger System-Datenwechsel Für händische Bearbeitung: geringer Werkzeugaufwand, da systemübergreifend verwendbar Mehr Platz/Flexibilität in der Werkstätte Geringe Rüstzeiten/kosten Stanzwerkzeuge systemübergreifend Ihr Wissen komprimiert/fokussiert sich auf EIN System!

5 Produktsynergien 56 Baugruppen- und 52 Zusatzprofile aus dem
Hueck-Systembaukasten Lambda für Lava verwendbar Eck- u. Stoßverbinder, alle Dichtformteile und das Lambda-Systemzubehör sind identisch Alle Türbänder, Befestigungssätze, Drücker, Schließteile sind identisch Die HUECK Fluchttür-Sets nach EN 179/1125 sind für alle Lambda und Lava-Serien verwendbar Sämtliche Verglasungs-, Anschlag-, Schwellen- und Systemdichtungen sind bei Lambda und Lava identisch

6 Lambda Lava + Bautiefe 77 mm Standard wärmegedämmt (E0) I/A
Standard hoch wärmegedämmt (E0) I/A Brandschutz wärmegedämmt (EI30) I/A Brandschutz + Rauchschutz (EI30Sm) I Brandschutz hoch wärmegedämmt (EI30) I/A Brandschutz + Rauchschutz wärmegedämmt (EI30Sm) I [Brandschutz wärmegedämmt (EI60) I/A] [Brandschutz wärmegedämmt (EI90) I/A]

7 → Lava 77-30 (EI30) Lambda Bautiefe 77 mm Bautiefe 77 mm
Dämmschichtstreifen Glashalter Montagehalter

8 Lava (EI30) Bautiefe 77 mm Uf-Werte Uf= 2,0 W/m²K Uf= 2,4 W/m²K

9 Lambda Lava 65-30 (E30) + Bautiefe 65 mm
Standard wärmegedämmt (E0) I/A Brandschutz (E30;EW30) I Brandschutz + Rauchschutz (E30Sm;EW30Sm) I

10 → Lambda Lava 65-30 (E30) Bautiefe 65 mm Bautiefe 65 mm
Sicherungswinkel Glashalter

11 Zulassungen der Serien Lava 77-30 und Lava 65-30 – jeweils um 5 Jahre bis Mitte 2017 verlängert

12 Lava Katalog Inhalt Lava 77-30 (EI30) und Lava 65-30 (E30)
Geringe Lagerkosten durch systemübergreifendes Zubehör+Profile Schnellere Verarbeitung durch systemgleiche Arbeitsschritte wie z.B. Eckverbindung, Stoßverbindung, Schlossausfräsung, Bandmontage,…Arbeiter denken in einem System! = werden schneller Für SBZ-Bearbeitung: weniger Fehleranfälligkeit durch weniger System-Datenwechsel Für händische Bearbeitung: geringer Werkzeugaufwand, da systemübergreifend verwendbar Mehr Platz/Flexibilität in der Werkstätte Geringe Rüstzeiten/kosten Stanzwerkzeuge systemübergreifend Ihr Wissen komprimiert/fokusiert sich auf EIN System!

13 EI230-C5 Sm Lava 77-30 (EI30) Lava 77-30 (EI30) Bautiefe 77 mm
Klassifizierung nach EN EI230-C5 Sm E… Raumabschluss I… Wärmedämmung 2… max. Oberflächentemperatur 360°C brandabgewandte Seite 30… Feuerwiderstandsdauer C… selbstschließend (Türschließer) 5… Beanspruchungsklasse Zyklen Sm… Rauchdichtheit bei 20°C+200°C (Leckrate 1-flg. 20,2-flg. 30m³/h)

14 Lava (EI30) Ausführungsvarianten

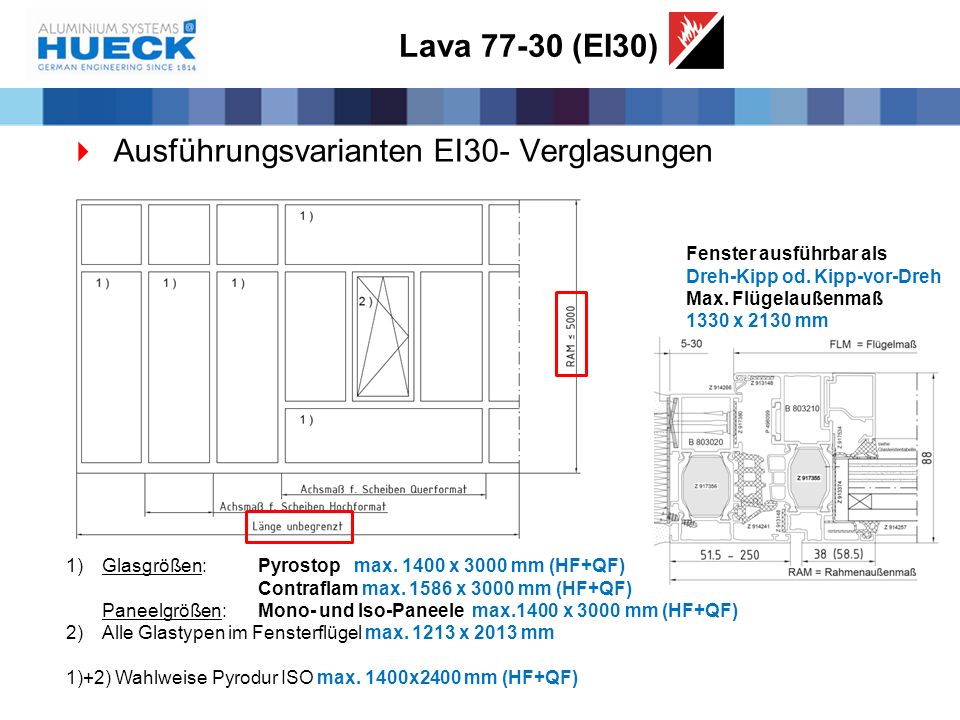

15 Ausführungsvarianten EI30- Verglasungen
Lava (EI30) Ausführungsvarianten EI30- Verglasungen Fenster ausführbar als Dreh-Kipp od. Kipp-vor-Dreh Max. Flügelaußenmaß 1330 x 2130 mm Glasgrößen: Pyrostop max x 3000 mm (HF+QF) Contraflam max x 3000 mm (HF+QF) Paneelgrößen: Mono- und Iso-Paneele max.1400 x 3000 mm (HF+QF) Alle Glastypen im Fensterflügel max x 2013 mm 1)+2) Wahlweise Pyrodur ISO max. 1400x2400 mm (HF+QF)

16 Lava (EI30) Ausführungsvarianten EI30- Verglasungen, wahlweise als vorgehängte „Fensterfassade“ Elementkopplung und Paneelkopplung bis max. Ansicht 402 mm Schräge bzw. runde Ausführung möglich Paneel-Wandanschluss 275 x 5000 mm möglich

17 Ausführungsvarianten EI30 1-flg. Türen
Lava (EI30) Ausführungsvarianten EI30 1-flg. Türen - Bis Flügelhöhe 2609 mm: mit Einfallenschloss - Ab 2609 mm bis 3009 mm: Schloss mit Zusatzfalle Wahlweise 3-Fallenschloss - max. Flügelgewicht 250 kg - Kleinste Flügelbreite 502 mm - Glas + Paneelgrößen: 1) Türflügel 1330x2851 mm (HF) 2) Oberlicht 1400x3000 mm (HF) 1534x1400 mm (QF) 3)+4) Seitenteil+Oberlicht 1400x3000 mm (HF+QF) Contraflam 1586x3000 mm (HF+QF) Wahlweise Pyrodur ISO 1-4) 1400x2400 mm (HF+QF)

18 Ausführungsvarianten EI30 2-flg. Türen
Lava (EI30) Ausführungsvarianten EI30 2-flg. Türen - Bis Flügelhöhe 2609 mm: mit Einfallenschloss - Ab 2609 mm bis 3009 mm: Schloss mit Zusatzfalle Wahlweise 3-Fallenschloss - max. Flügelgewicht 250 kg - Kleinste Flügelbreiten =LD 825 mm GF= 502 mm SF= 380 mm - Glas+Paneelgrößen: 1) Türflügel 1330x2851 mm (HF) 3)+4) Seitenteil+Oberlicht 1400x3000 mm (HF+QF) Contraflam 1586x3000 mm (HF+QF) Wahlweise Pyrodur ISO 1-4) 1400x2400 mm (HF+QF)

19 Lava (EI30) Rauchschutz S200

20 Lava (EI30) Ausführungsvarianten Rauchschutz S200 Alle gezeigten Elementgrößen möglich! Eigener Überwachungsvertrag Auch mit Schleif- Lippendichtungen mit Schwelle Keine Zusatzmaßnahme außer Abdichten erforderlich ► Ergänzungssatz 09/2014

21 Lava (EI30)

22 Ausführung im Katalog Lava beschrieben
Lava (EI30) Ausführung im Katalog Lava beschrieben

23 Lava (EI30) Profile Profile detailliert in M1:1 inkl. Eck- u. Stoßverbinder und passenden Brandschutzeinschüben

24 Lava (EI30) Profilschnitte – Varianten der Grundbauarten

25 Profilschnitte – Varianten der Grundbauarten
Lava (EI30) Profilschnitte – Varianten der Grundbauarten Wahlweise Isolierstreifen für Aussenanwendung

26 Verglasung Lava 77-30 (EI30) Glastabelle mit Ug- und dB-Werten
3-fach Isolierglas mit Ug bis 0,5 W/m²K Paneeltabelle mit Up-Werten Lava-Glasleisten für alle Einspannstärken, vorgerichtet für einfache Befestigung (ohne Senken) Glashalter für Verglasung von außen Füllungen bis 56 mm Verglasungsbäume für alle möglichen Einspannstärken in 1mm-Schritten

27 Schnittpunkte Lava 77-30 (EI30) Kapitel im Katalog M1:1
Detaillierte Darstellung komplett mit allen Brandschutz-Zubehörteilen Alle Sockel- u. Schwellenvarianten Innen- u. Außeneck-Details

28 Fensterfassade Lava 77-30 (EI30) Geschoßübergreifend und vorgehängt!
Höhe bis 5000 mm, Breite unbegrenzt z.B. als Stiegenhausverglasung

29 Lava (EI30) Bauanschlüsse Wandarten, Wandanschlüsse, Montage

30 Lava (EI30) Zubehör Tabelle mit Zuordnung der Dämm- bzw. Isolierstreifen zu allen Profilen Dämmschichtstreifen (Klebestreifen) optische Alternative mit PVC-Abdeckfolie Alle Dichtungen (EPDM) aus der Serie Lambda Die Glashalter und Glasträger werden nur „eingeklipst“ keine Verschraubung erforderlich Brandschutzeinschübe, falls vorhanden, werden direkt ohne Vorbohren durch den Isoliersteg über Glashalter oder Glasträger 2 x je Profillänge verschaubt

31 Lava (EI30) Beschläge geteilt in Beschläge für Flügelhöhen bis 2609 mm und in 2609 mm mm

32 Lava (EI30) Beschläge Anschraubbänder

33 Lava (EI30) Beschläge Rollentürbänder

34 Lava (EI30) Beschläge Systemunabhängige Beschläge

35 Fluchttürsysteme EN179 / EN1125
Lava (EI30) Fluchttürsysteme EN179 / EN1125

36

37 Werkzeuge Lava 77-30 (EI30) Komplett aus dem System Lambda Bohrlehren
Handstanzen Pneumatische Gestelle Multifunktionsstanzen SBZ

38 Verarbeitung Einbauzeichnungen Lava 77-30 (EI30)
Kapitel auf brandschutzspezifische Arbeitsschritte überarbeitet Klebehinweis für Dämmschichtstreifen Einbauzeichnungen 70 A3 Zeichnungen Gliederung in übersichtliche Bearbeitungsgruppen

39 Prüfungen für Zulassung Lava 77-30
Lava (EI30) Prüfungen für Zulassung Lava 77-30 25 x Brandprüfungen 5 x Dauerfunktion 6 x Rauchschutz

40 Lava (E30)

41 E30-C5 Sm / EW30-C5 Sm Lava 65-30 (E30) Lava 65-30 (E30)
Bautiefe 65 mm Klassifizierung nach EN E30-C5 Sm / EW30-C5 Sm E… Raumabschluss W… Wärmestrahlung (brandabgewandt max 15W/m²) 30… Feuerwiderstandsdauer C… selbstschließend (Türschließer) 5… Beanspruchungsklasse Zyklen Sm… Rauchdichtheit bei 20°C+200°C (Leckrate 1-flg. 20,2-flg. 30m³/h)

42 Lava (E30) Ausführungsvarianten

43 Ausführungsvarianten E30/EW30- Verglasungen
Lava (E30) Ausführungsvarianten E30/EW30- Verglasungen Höhe bis Freigabe von IBS 3050 mm E30 Glasgrößen: 1) Pyroclear ;-003 / 6;8;10mm max x 2909 mm (HF) 2) Pyroclear ;-003 / 6;8;10mm max x 1000 mm (QF) EW30 Glasgrößen: 1)+2) Pyrodur / 14mm max x 2500 mm (HF+QF) 1)+2) Contraflam light / 13mm max x 2500 mm (HF+QF) Paneeltypen: 1)+2) Je nach Typ max x 2341 bzw x 2500 mm (HF+QF)

44 Ausführungsvarianten E30/EW30- Verglasungen
Lava (E30) Ausführungsvarianten E30/EW30- Verglasungen Elementkopplung Schräge bzw. runde Ausführung möglich Paneel-Wandanschluss 450 x 3200 mm möglich

45 Ausführungsvarianten E30/EW301-flg. Türen
Lava (E30) Ausführungsvarianten E30/EW301-flg. Türen - Max Flügelhöhe 2509 mm - max. Flügelgewicht 190 kg Kleinste Flügelbreite 502 mm E30 Glasgrößen: 1) Pyroclear ;-003 / 6;8;10mm max x 2341 mm (HF) 2) Pyroclear ;-003 / 6;8;10mm max x 1234 mm (HF) 3) wie E30/EW30- Verglasungen EW30 Glasgrößen: 1) Pyrodur / 14mm max x 2341 mm (HF) 1) Contraflam light / 13mm max x 2341 mm (HF) 2)+3) Pyrodur / 14mm max x 2500 mm (HF+QF) 2)+3) Contraflam light / 13mm max x 2500 mm (HF+QF) Paneeltypen: 1)+2) Je nach Typ von max x 1100 bis max x 2500 mm (HF+QF)

46 Ausführungsvarianten E30/EW30 2-flg. Türen
Lava (E30) Ausführungsvarianten E30/EW30 2-flg. Türen - Max Flügelhöhe 2509 mm - max. Flügelgewicht 190 kg Kleinste Flügelbreite GF= 552,5 mm SF= 360 mm E30 Glasgrößen: 1) Pyroclear ;-003 / 6;8;10mm max x 2341 mm (HF) 2) Pyroclear ;-003 / 6;8;10mm max x 1234 mm (HF) 2) Pyroclear ;-003 / 6;8;10mm max x 1000 mm (QF) 3) wie E30/EW30- Verglasungen EW30 Glasgrößen: 1) Pyrodur / 14mm max x 2341 mm (HF) 1) Contraflam light / 13mm max x 2341 mm (HF) 2)+3) Pyrodur / 14mm max x 2500 mm (HF+QF) 2)+3) Contraflam light / 13mm max x 2500 mm (HF+QF) Paneeltypen: 1)+2) Je nach Typ von max x 1100 bis max x 2500 mm (HF+QF)

47 Danke für Ihre Aufmerksamkeit!
Lava Danke für Ihre Aufmerksamkeit!

48

49 Türsysteme Lambda+Lava
Zwängungsauflösung / Fähigkeit zur Freigabe

50 Fähigkeit zur Freigabe
„Fähigkeit zur Freigabe“ nach EN (CE) Brandschutz (Lava): Funktion der Selbstschließung erforderlich d.h. Türschließer mit Schließfolgeregelung generell bei 2-flg. Brandschutztüren Mitnehmerfunktion z.B. über integrierten Mitnehmerhaken oder aufliegende Mitnehmerklappe erforderlich

51 Lambda+Lava Flügelgrößendiagramm Lava 77

52 Fähigkeit zur Freigabe
Integrierter Mitnehmer mit Zwängungsauflösung IMH/IZA Passgenau für Flügel-Stulpsituationen der Serien Lambda/Lava

53 Fähigkeit zur Freigabe
Flügelgrößendiagramm IMH/IZA „Stangengriffe“

54 Fähigkeit zur Freigabe
Flügelgrößendiagramm IMH/IZA „Pushbar“

55 Fähigkeit zur Freigabe
IMH/IZA mit Integrierten Türschließern Dorma u. Geze

56 Fähigkeit zur Freigabe
Panikflügel: Keine Zusatzfunktionen Für Lambda stehen 2 Panikflügelprofile zur Verfügung

57 Lambda+Lava Flügelgrößendiagramm Lambda 77 L

58 Danke für Ihre Aufmerksamkeit!

59
