HERZLICH WILLKOMMEN Außendienst-Tagung 10.05.2012.

Präsentation zum Thema: "HERZLICH WILLKOMMEN Außendienst-Tagung 10.05.2012."—  Präsentation transkript:

1 HERZLICH WILLKOMMEN Außendienst-Tagung

2 Referent: Hermann Schmitz
AGENDA Status Status SOFTLINE 82 NL Sonstiges Status VEKAVARIANT Status „Projekt 2012“ Status Prüfungen Referent: Hermann Schmitz

3 Referent: Hermann Schmitz
SOFTLINE 82NL Referent: Hermann Schmitz

4 Referent: Hermann Schmitz
SOFTLINE 82NL Referent: Hermann Schmitz

5 Referent: Hermann Schmitz
SOFTLINE 82NL Referent: Hermann Schmitz

6 Referent: Hermann Schmitz

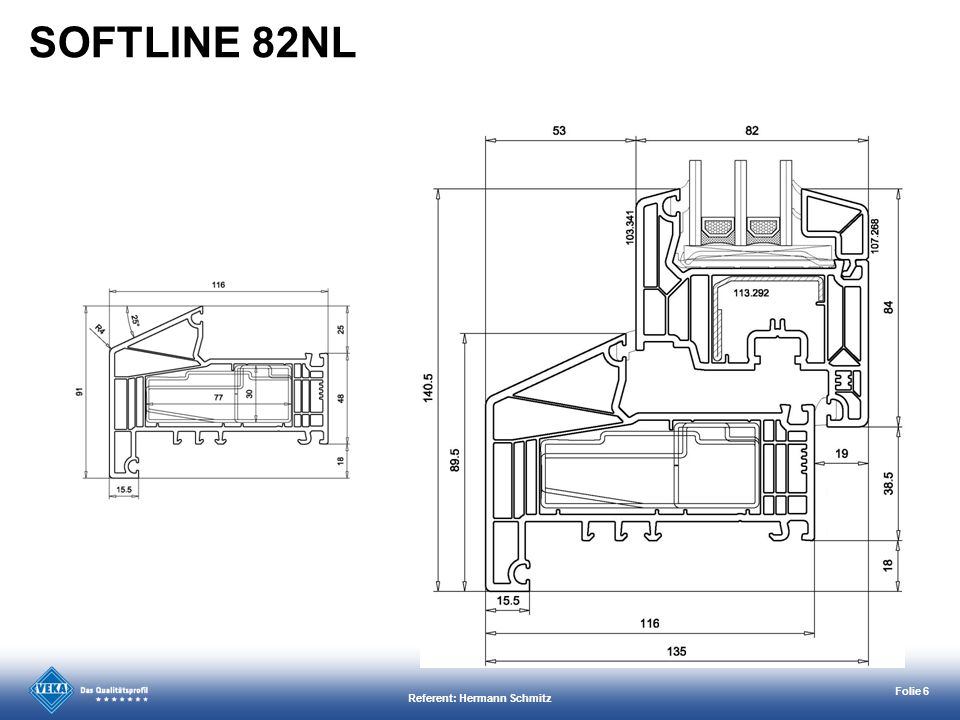

SOFTLINE 82NL Referent: Hermann Schmitz

7 Referent: Hermann Schmitz
AGENDA Status Status SOFTLINE 82 NL Sonstiges Status VEKAVARIANT Status „Projekt 2012“ Status Prüfungen Referent: Hermann Schmitz

8 Referent: Hermann Schmitz
Gaulhofer Verdeckter Flügel SOFTLINE 82MD 8 Beschlag? Verschraubung? Hinterdornmaß, 11mm Dornmaß, 8mm Griffolive? Breite Olive Breite, 28mm Glasfalz Entwässerung Rastung; Glasfalzeinlage Glatter Falz Glaseinstand Glasleisten 25mm oder 21mm? Verdecktliegender Beschlag optional Klipsen Zusatzleiste Referent: Hermann Schmitz

9 Referent: Hermann Schmitz
Gaulhofer Verdeckter Flügel SOFTLINE 82MD 8 Referent: Hermann Schmitz

10 Referent: Hermann Schmitz
Gaulhofer Verdeckter Flügel SOFTLINE 82MD 8 Referent: Hermann Schmitz

11 Referent: Hermann Schmitz
AGENDA Status SOFTLINE 82 NL Sonstiges Status VEKAVARIANT Status „Projekt 2012“ Status Prüfungen ? Referent: Hermann Schmitz

12 Schutz von Mensch und Umwelt Referent: Hermann Schmitz
Fenstersystem 2012 Innovative Projektstart Vor dem Hintergrund des gestiegenen Umweltbewusstseins, hoher Energiepreise und staatlichen Vorgaben (z.B. EnEV 2012) war die Notwendigkeit gegeben unser „Projekt 2012“ zu starten: Recycling ? Schutz von Mensch und Umwelt Energieeffizienz Klimaschutz Gebrauchstauglichkeit Ressourcenschonung Wärmedämmung EnEV 2012 Kernziel: Entwicklung eines Fenstersystems mit einen Uf-Wert von ≤ 0,85 W/(m²K) bei einer Bautiefe von maximal 82 mm! Referent: Hermann Schmitz

13 Referent: Hermann Schmitz
Fenstersystem 2012 Status „Projekt 2012“ (heute) Close down am Fortführung in zwei unabhängigen Projekten mit folgenden Kernzielen: Projekt 1: Glasfaserverstärkte Profile Sicherstellung der Prozessstabilität Extrusion der Profile nach RAL GZ 716/ 1 Abschnitt 8 Faserverstärkte Profile Gewährleistung der Recyclingfähigkeit Projekt 2: Inline-Schaum Ermittlung alternativer Lieferanten von extrusionsfähigen PE Schäumen Uf – Wert Optimierung Referent: Hermann Schmitz

14 Referent: Hermann Schmitz
AGENDA Status SOFTLINE 82 NL Sonstiges Status VEKAVARIANT Status „Projekt 2012“ Status Prüfungen Referent: Hermann Schmitz

15 Referent: Hermann Schmitz
VEKAVARIANT 2.0 Anforderungen Verbesserte Verbindungstechnik zum Blendrahmen für kurze Montagezeiten. Erhöhte Luftdichtheit des Rollladenkastens. Einfache und sichere Revision auch bei bautiefen Systemen. Beibehalten der Alublenden / Putzwinkel für eine zeitgemäße Optik und Verarbeitung. Erhöhte Statische Anforderungen. Fertigungs-/ Montageoptimierung für eine einfachere und schnelle Fertigung. Integrierte Lösung für Fliegengitter und optimierter Einsatz von Spannrahmen. Reduzierung der Teilevielfalt. Baugrößen 175 / 210 / 235 Referent: Hermann Schmitz

16 VEKAVARIANT 2.0 Baugrößen
175 210 235 Referent: Hermann Schmitz

17 Referent: Hermann Schmitz
VEKAVARIANT 2.0 Verbindungstechnik Clipsen Einfache und schnelle Clipstechnik für eine sichere Verbindung, kurze Montagezeiten und Reduzierung der Teilevielfalt. 1. 3. 2. 4. 5. Flexible Montage sowohl in der Fertigung als auch auf der Baustelle möglich. Optionale Stahlverstärkung (innen liegend geschützt) für erhöhte Statik. Referent: Hermann Schmitz

18 Referent: Hermann Schmitz
VEKAVARIANT 2.0 Verbindungstechnik Clipsen Referent: Hermann Schmitz

19 Referent: Hermann Schmitz
VEKAVARIANT 2.0 Verbindungstechnik Clipsen Grosse Vielfalt bei der Systemkompatibilität ! Basisprofil 1 zum Clipsen Basisprofil 2 zum Schrauben Anextrudierte Dichtlippe zum Blendrahmen zur Gewährleistung der äußeren Abdichtung. – Keine Klebebänder oder Dichtstoffe mehr erforderlich. Referent: Hermann Schmitz

20 Referent: Hermann Schmitz

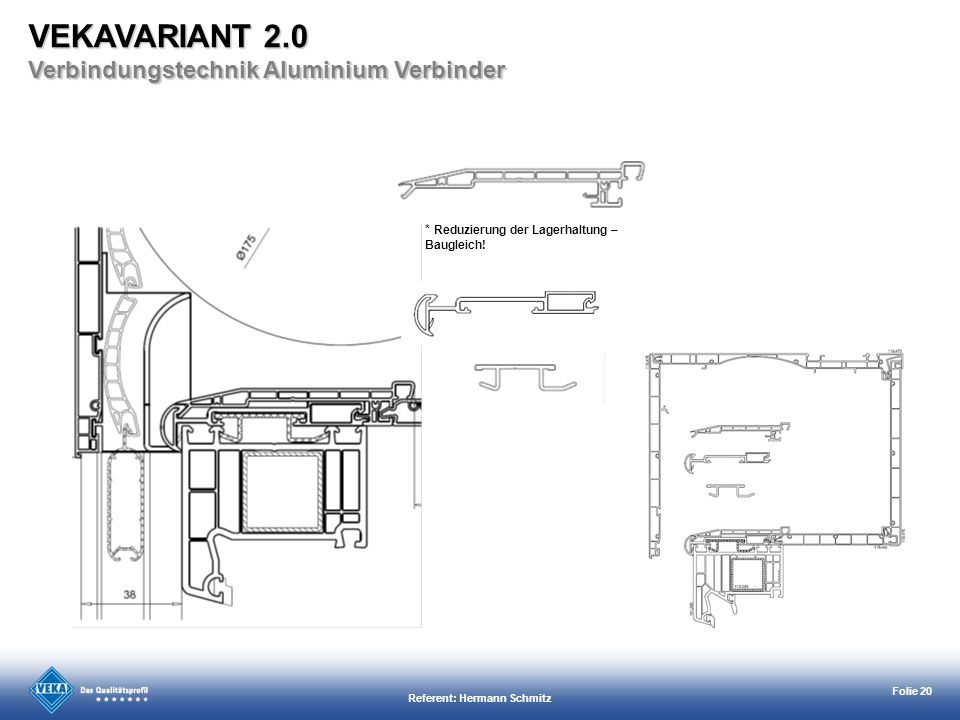

VEKAVARIANT 2.0 Verbindungstechnik Aluminium Verbinder * Reduzierung der Lagerhaltung – Baugleich! Referent: Hermann Schmitz

21 Referent: Hermann Schmitz
VEKAVARIANT 2.0 Innovative Verbindungstechnik Durchlaufendes Basisprofil : Gleiche Abzugsmasse wie der Profilsatz. Ansicht Fenster mit RAK von vorne! Positionierung des Rollladenkastens auf dem Blendrahmen mit einem hohen Toleranzbereich von bis zu 3 mm auf jeder Seite. Basisprofil in universell einsetzbarem Grau-Ton. Referent: Hermann Schmitz

22 Referent: Hermann Schmitz
VEKAVARIANT 2.0 Innovative Verbindungstechnik Optionale Stahlverstärkung ermöglicht Elementbreiten bis mm. Vorgestanzte Verstärkung sichert eine einfache und schnelle Verarbeitung. Referent: Hermann Schmitz

23 Referent: Hermann Schmitz
VEKAVARIANT 2.0 Revision Ein auf bautiefe Systeme (70 mm bis 92 mm) abgestimmtes Basisprofil gewährleistet eine einfache Revision nach unten. Die innovative optimierte Clipstechnik der Revisionsblende führt zu einer leichteren Verbindung bei bautieferen Systemen ( >82 mm ). Große Revisionsöffnungen: Kastengröße VEKAVARIANT 2.0: 175/210 Revisionsöffnung: 84 mm Kastengröße VEKAVARIANT 2.0: Revisionsöffnung: 104 mm Referent: Hermann Schmitz

24 Referent: Hermann Schmitz
VEKAVARIANT 2.0 Status Extrusions-WZ: Bestellung KW 19 Rofü: Bestellung Ende Mai / Anfang Juni Kopfstücke: WZ-Bestellung bis Mitte Juni Plan: WZ serienreif - 1. Quartal 2013 Verfügbarkeit System VV 2.0 anvisiert für Q 2 / 2013 Umstellung bei Kunden frühestens ab / 2013 Referent: Hermann Schmitz

25 Status Prüfungen Umgang mit Informationen
Interne Mitteilung gekürzt und als „Kundenanschreiben“ rausgegeben! Keine Form, kein Datum und das ganze mit zunächst internen Informationen! Schreiben kommt mit mail vom zurück an Hsch von GF Gebhardt Stahl!?! Referent: Hermann Schmitz

26 Referent: Hermann Schmitz
AGENDA Status SOFTLINE 82 NL Sonstiges Status VEKAVARIANT Status „Projekt 2012“ Status Prüfungen Referent: Hermann Schmitz

27 Referent: Hermann Schmitz
AGENDA Status Status SOFTLINE 82 NL Sonstiges Status VEKAVARIANT Status „Projekt 2012“ Status Prüfungen Referent: Hermann Schmitz

28 Status Prüfungen Systemnachweis SOFTLINE 82
Referent: Hermann Schmitz

29 Status Prüfungen SOFTLINE 82 als passivhaustaugliche Komponente
Referent: Hermann Schmitz

30 Referent: Hermann Schmitz
AGENDA Status SOFTLINE 82 NL Status VEKAVARIANT Status „Projekt 2012“ Status Prüfungen Referent: Hermann Schmitz

31 Reklamationen Aktuelle Übersicht
Aktuelle Reklamationen Abarbeitung jeder Reklamation über Servicebogen! Bei Muster-Rücksendungen von Reklamationen auf Signierung achten Referent: Hermann Schmitz

32 VIELEN DANK.
