Roboter Die 2FNB hat einen Roboter konstruiert der Eigenständig über ein Spielfeld fährt.

Präsentation zum Thema: "Roboter Die 2FNB hat einen Roboter konstruiert der Eigenständig über ein Spielfeld fährt."—  Präsentation transkript:

1 Roboter Die 2FNB hat einen Roboter konstruiert der Eigenständig über ein Spielfeld fährt.

2 Das Team Projektleiter: Rott,Landauf Holz: Godec, Posch, Weber Mechanik: Mahr, Milenkovic Elektronik: Schirmer, Rott, Mekhaeil, Zwerger Programmierer: Landauf, Kerschbaum Verantwortlicher Lehrer: Wolrab

3 Ziele Programmierung eines Microprozessors Ablauf einer vorgegebenen Route Techn. Hintergründe einer CPU Schaltung Zusammenbau eines Gehäuses

4 Teilnahme am urobot Wettbewerb Ziele: 1.Fahrbereitschaft des Gerätes 2.Abfahren einer Route

5 Regelwerk Der Roboter muss im Zeitraum von 90 Sekunden eine Strecke abfahren und muss in der unteren Ecke des Spielfeldes starten.

6 Wir bedanken uns bei den Lehrern Mechanik: Fl. Rupsch, OSR Dipl. Päd. Gössinger, Fl. Dipl. Päd. Panzenböck, Fl. Dipl. Päd. Funk, Fl. Dipl. Päd. Pflüger Elektronik: Fl. Dipl. Päd. Fallend, Fl. Gusenbauer Programmieren: Prof. Wörndl Holzbearbeitung: Fl. Dipl. Päd. Landmann

7 Das Programmieren Leiter: Landauf Wolfgang Mitarbeiter: Kerschbaum Martin Lehrer: Prof. Wörndl

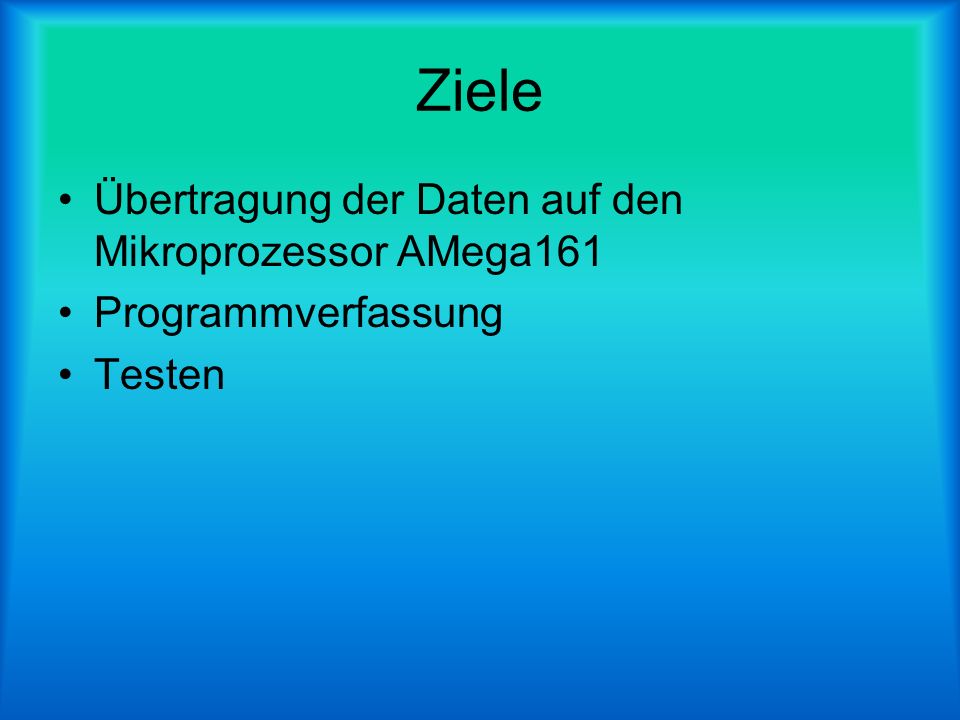

8 Ziele Übertragung der Daten auf den Mikroprozessor AMega161 Programmverfassung Testen

9 Unsere Schüler Landauf Wolfgang und Kirschbaum Martin haben den Mikroprozessor so Programmiert, dass der Roboter eigenständig über das Spielfeld fahren kann

10 Die Datenübertragung Hier war zuerst eine Übertragung mit der parallelen Schnittstelle gedacht, jedoch stellte sich dies Problematisch dar.

11 Die Übertragung II Im späteren Zuge war es jedoch möglich mit einem Atmel Programmer Kit Daten zu Übertragen!

12 Programm Das Programm wurde mit einem Compiler Namens Programmers Notepad verfasst welches gleichzeitig die Übertragung aus der parallelen Schnittstelle ermöglichte.

13 Erste Tests Erste Tests waren, dank Unterstützung von Professor Wörndl, im EDV Saal 2 möglich.

14 Spielfeld Leiter: Godec Konrad Mitarbeiter: Posch Thomas, Weber Daniel Lehrer: Fl. Dipl. Päd. Landmann

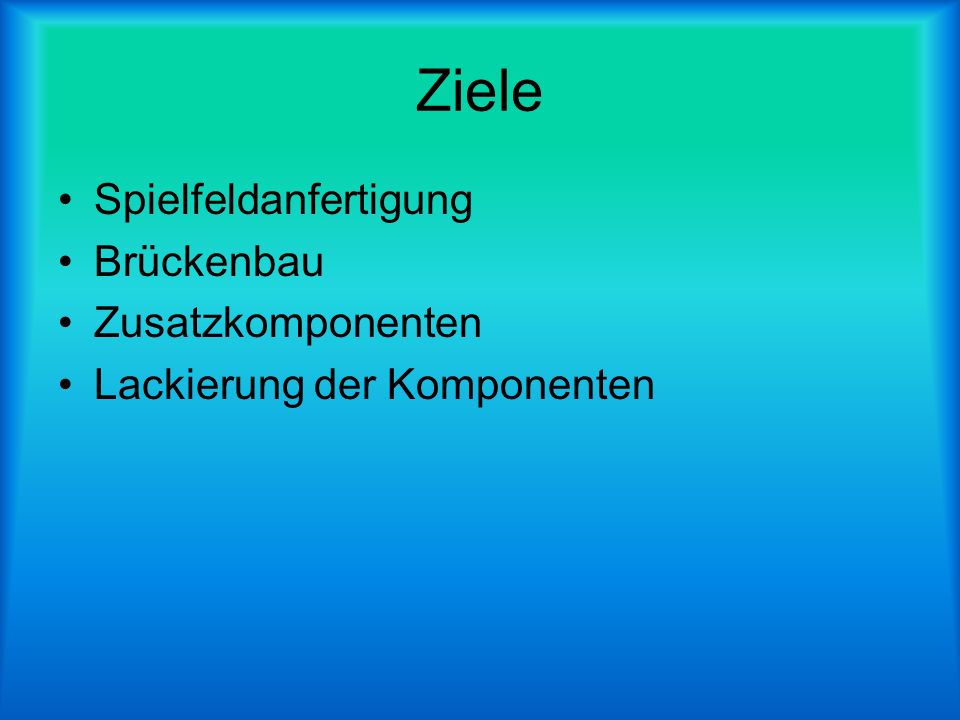

15 Ziele Spielfeldanfertigung Brückenbau Zusatzkomponenten Lackierung der Komponenten

16 Das Spielfeld Das Spielfeld, ist eine aus 3 Komponenten bestehende 7,6m² große Fläche. Das Spielfeld wurde aus Holz. gemacht und mit Beige und Braunbeige im Karomuster lackiert.

17 Schachmuster Auf das Spielfeld wurde in der Lackiererei ein Schachmuster mit Acryllack aufgetragen.

18 Die Kegeln Die Kegel bestehen aus Holz. Die Kegeln wurden von einem Rechteckigen Pfostenstück rund gedrechselt. Danach wurden die Löcher für drei Schrauben gebohrt und mit Gewinden versehen. Die Schrauben wurden dann eingeschraubt und die Kegel mittels Accryllacken rot, bzw. grün lackiert.

19 Scheiben Die Grundplatten der Kegel wurden rund geschnitten und anschließend auf Maß geschliffen.

20 Die Brücken Die unbewegliche Brücke (0,18m²) ist ein Stufenloser übergang beider Spielfelder. Die Oberfläche der Brücke wurde beigeglänzend, die Ränder weissmatt lackiert.

21 Die Brücken II Die beweglichen Brücken (0,27m²) können symmetrisch links und rechts der unbewegl. Brücken angepasst. Die Oberflächen der Brücken wurden beigeglänzend, die Ränder weissmatt lackiert.

22 Gehäusebearbeitung Leiter: Mahr Mitarbeiter: Milenkovic,Reynes,Mekhaeil Lehrer:Fl. Rupsch, OSR Dipl. Päd. Gössinger, Dipl.Päd. Panzenböck, Dipl.Päd. Funk, Dipl.Päd. Pflüger

23 Ziele Gehäusebau -Grundplatte -Seitenwände -Kühlbleche -Dach -Räder aus Aluminium mit Moosgummi umrandet

24 Der Roboter

25 Aufbau des Roboters Das Gehäuse besteht gänzlich aus 1mm dickem Aluminium. Die Seitenplatten und der Untergrund werden durch Schweißnähte und Nieten zusammengehalten. Angetrieben wird der Roboter von zwei 5V Schrittmotoren.

26 Radaufhängung Als erstes wurde der Werkstoff zugeschnitten und die Räder aus Aluminium auf Maß gedreht. Dann wurde bei zwei ein Loch gebohrt und das Gewinde hineingeschnitten.

27 Elektronik Leiter:Rott Mitarbeiter: Zwerger, Schirmer, Lehrer: Dipl.Päd. Fallend, FL. Gusenbauer

28 Ziele Zusammenstellung der Bauteile Platinen anfertigen Bauteileinbau -Löten -Bohren

29 Schaltung Vor dem Ätzen muss eine Platine gezeichnet werden. (Programm: Eagle) Diese Zeichnung nennt sich Layout

30 Das Board

31 Die Schematic

32 Bauteileinbau Beim Löten musste Vorsicht gehalten werden weil die Bauteile meist Allergisch reagierten.

33 Was waren die Erkenntnisse Man sollte nicht bis zur letzten Minute warten Programme für Mikroprozessoren sind weitaus schwieriger zu schreiben als normale C-Programme. Es lief nicht immer alles so wie wir es dachten. Lehrer helfen wenn sie können.

34 Neue Fertigkeiten Prozessor Programmieren Roboter Prozesse schalten Direkte Baupläne erstellen

35 Einen riesigen Dank An Fachlehrer Wolrab der uns dieses Projekt erst ermöglichte!
