2 Problemstellung: Aufgrund der aktuellen Katastrophenfälle wurde das folgende Thema gewählt: Finden einer technischen Lösung zum Entfernen der Schneemassen von Dächern.

3 Kriterien Ist der Zeitpunkt der Räumung festgelegt?
Vollautomatischer, teilweise automatischer oder händischer Betrieb? Wird die Maschine fix oder mobil am Dach montiert. Dachlawine möglich? Wird der Schnee mechanisch, chemisch oder durch Abtauen vom Dach gelöst?

4 1,2 3 4 Dachbefestigung Automatisierungsgrad Mobilität Dachlawine keine teilweise / händisch ja bei Bedarf händisch fix voll nein

5 Gruppenleiter: Katona Brunner, Haidl, Holzinger

6 Kriterien zur Überlegung
Für Flachdächer und Lagerhallen Fix montiert Vollautomatisch Mechanisch

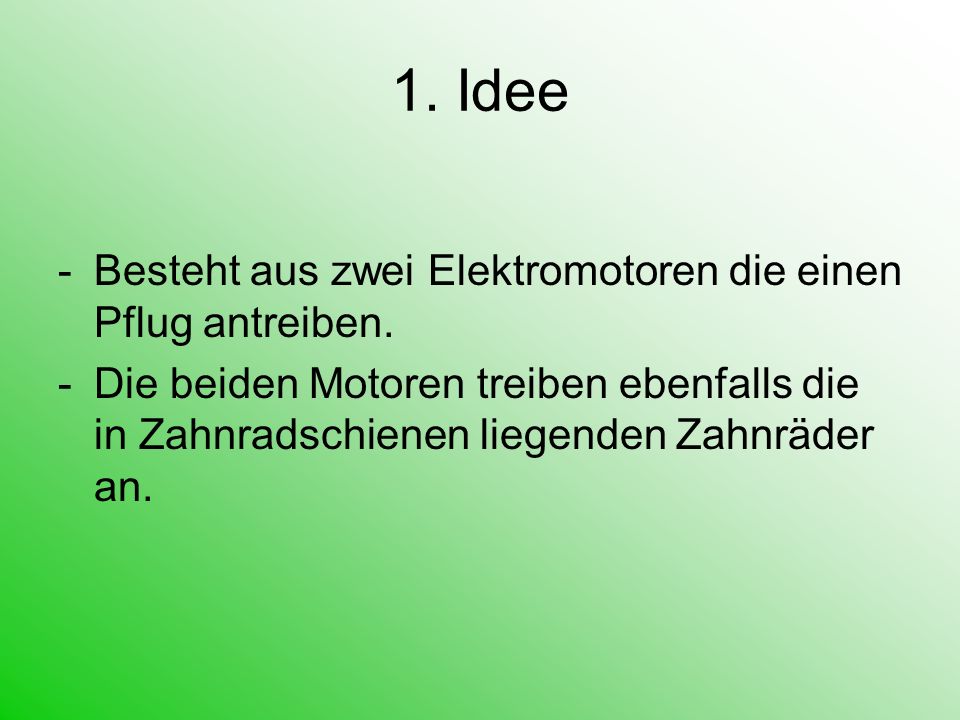

7 1. Idee Besteht aus zwei Elektromotoren die einen Pflug antreiben.
Die beiden Motoren treiben ebenfalls die in Zahnradschienen liegenden Zahnräder an.

8

9 2.Idee Besteht aus zwei hydraulischen Teleskopzylindern
Ein Elektromotor treibt das Zahnrad in der Zahnradschiene an.

10

11 Dach-Schneeräumanlage
Gruppe 2 Daniel PELZ Stefan SMUDITS Jürgen SIMEK Lukas TASLER

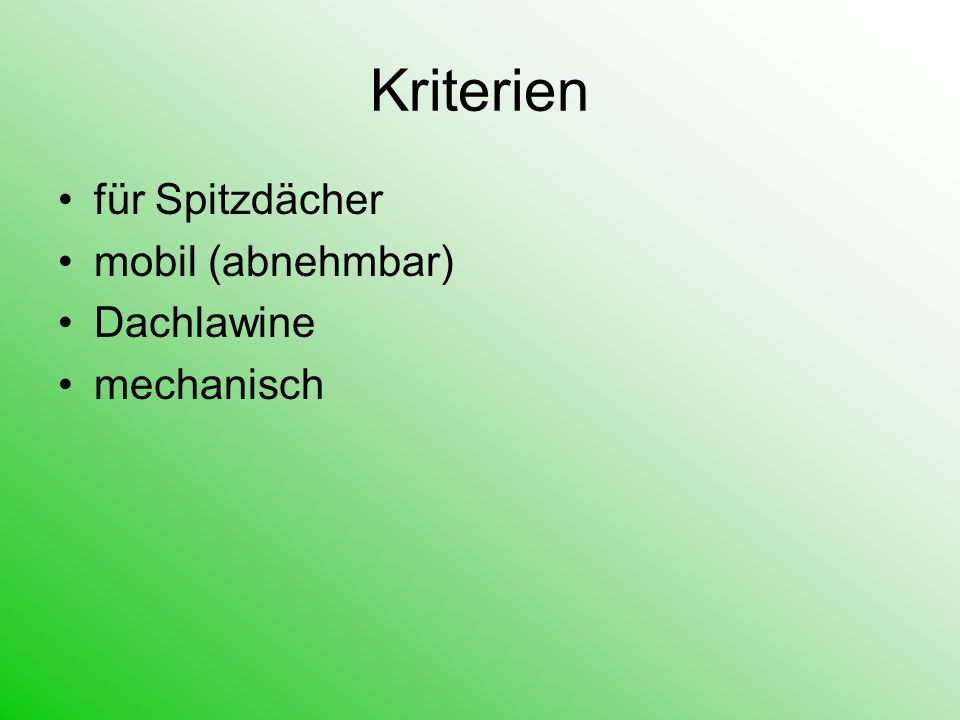

12 Kriterien für Spitzdächer mobil (abnehmbar) Dachlawine mechanisch

13 Mit beheiztem Draht eine gleitfähige Eisschicht erzeugen
Grundprinzip: Mit beheiztem Draht eine gleitfähige Eisschicht erzeugen Das Eigengewicht sollte die Schneedecken von selbst ins Rutschen bringen kontrollierte Dachlawine

14 Draht Dach Schnee

15 Versuch Schneiden von Schnee mit Widerstandsdraht
Technische Daten: ∙ Trafo mit 9V Spannung ∙ 11A Strom ∙ Temperatur ca. 500°C ∙ Drahtlänge 1m Schneeart: Altschnee Versuchsergebnis: ∙ Eindringtiefe 7cm ∙ kein weiters Eindringen möglich

16 Trafo Draht Schneehaufen

17 Keilschaufel-Prinzip
Schienen

18 Das „Keilschaufel-Prinzip“
Mittels Haken werden die Schienen am Dach befestigt. Die Keilschaufeln laufen entlang den Schienen Per Seilzug werden die Keilschaufeln in Position gebracht Durch Lösen der Fixierung werden die Keilschaufeln durch Gewichte nach unten gezogen © Danach wird die Keilschaufel wieder per Seilzug in ihre Ausgangsposition gebracht und fixiert.

19 Keil

20 Schneebeseitigung von Dächern
Gruppe 1und 2 Christoph Csolits , Alexander Fritsch Maximilian Kalla , Stefan Kment Petar Lepan , Patrick Prokop Gerald Zimmermann , Phillip Samstag Gregor Ziegler

21 Kriterien Keine Befestigung am Dach Dachlawine wird ausgelöst
Mobile Einheit Mechanisch

22 Die Idee der Gruppen Durch einen Wasserstrahl soll der Schnee zum Abrutschen gebracht werden.

23 Der Versuch Fertigung eines Dachmodells aus Holz
Auftragen von rund 40cm Altschnee Abschneiden einer Schneeschicht mit HDR Resultat: Bei 17° Neigung: Geringer Effekt Bei 40° Neigung: Erfolgreich

24 Verwendung i. d. Praxis Im Handel erhältliche HDR können durch Adaptionsteile zur Dachräumung genutzt werden. Bei größeren Flächen soll durch Adaption eines Löschfahrzeuges die kontrollierte Räumung des Daches gewährleistet werden.
