1 Theorie Praktische Beispiele
Bildbearbeitung Theorie Praktische Beispiele

2 Allgemeines Ein Bild besteht aus Bildpunkten = Pixel
Auflösung = Gibt Anzahl der Pixel an Angegeben in Breite x Höhe zB 1025 * 768  Pixel Digitale Fotografie  derzeit ca. 10 MegaPixel =

3 Pixelgrafik

4 Die Qualität von Bildern ist abhängig von …
Auflösung Farbtiefe Kompression Sonstige Faktoren

5 Auflösung = Anzahl der Dots (Pixel) pro Inch (Zoll) oder Zentimeter Auflösung 10 dpi: 10 x 10 Pixel/Inch

6 Auflösung Höhere Auflösung = bessere Qualität
Auflösung 20 dpi: 20 x 20 Pixel/Inch Verdoppelung der Auflösung  Vervierfachung der Datenmenge

7 Auflösung - Begriffe Auflösung: 300 dpi Dpi = Dots per Inch
= Punkte pro Inch Auflösung: 300 dpi 1 Zoll 1 Inch (Zoll) = 2,54 cm 300 Punkte 1 Zoll 300 Punkte 1 Zoll2 = 300 x 300 = Dots

8 Auflösung - Beispiel

9 Empfohlene Grafik-Auflösungen
Scanner 700 dpi (für Text, Fotos) Druck: 300 dpi Internet: 72 dpi

10 Farbtiefe = Anzahl der möglichen Farben pro Pixel
1 Bit = 2 Farben (Schwarz/Weiß) 2 Bit = 4 Farben 3 Bit = 8 Farben

11 Farbtiefe n Bit = 2 hoch n Farben
GIF-Format hat 8 Bit Farbtiefe  2 ^ 8 = 256 Farben JPG-Format hat 24 Bit Farbtiefe  16,7 Mio Farben = True Color

12 Verkleinern von Bildern
Pixel werden gelöscht bei Vergrößern  Qualitätsverlust!

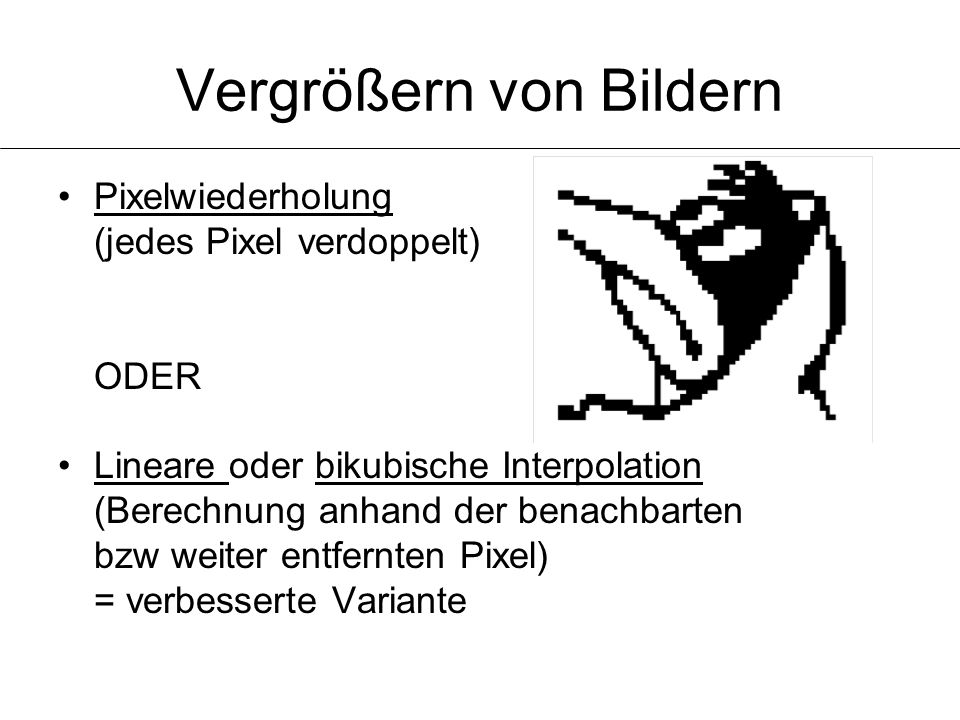

13 Vergrößern von Bildern
Pixelwiederholung (jedes Pixel verdoppelt) ODER Lineare oder bikubische Interpolation (Berechnung anhand der benachbarten bzw weiter entfernten Pixel) = verbesserte Variante

14 Wichtige Dateiformate
bmp-Format (Windows) psd–Format (Photoshop) jpg–Format (für Farbfotos geeignet) gif–Format (für Internet/Zeichnungen geeignet) png–Format (Mac-PC kompatibel) tiff-Format (Druckerei, Zeitungen)

15 BMP-Format = Windows Bitmap
Einfachstes Bitmapformat Keine Farbpaletten Verzichtet auf Kompression Viel Speicherplatz

16 JPG oder JPEG Format = Joint Photographic Expert Group
Vorteile 1. Hohe Farbtiefe (24 Bit) 2. Hohe Kompressionsrate 3. Ab 256 Farben besser als GIF Nachteile 1. Entstehung von Artefakten (bei hoher Kompression) 2. Keine Transparenz ( Internet)

17 Artefakte durch hohe Kompression

18 GIF = Compuserve Graphics Interchange Format
Vorteile 1. Geeignet für kleine einfache Bilder 2. Transparenz –Internet 3. Sehr hohe verlustfreie Kompression 4. Animierte GIFs möglich Nachteil 1. Niedrige Farbtiefe (8 Bit) 2. Nur für Grafiken mit max. 256 Farben 3. Eher schlecht für Fotos geeignet

19 Unterschied GIF - JPG GIF-Datei 5 KB klares Bild, da geringe Farbtiefe
JPG-Datei 15 KB leicht verschwommen

20 Unterschied GIF - JPG GIF-Datei 11 KB schlechte Qualität, da hohe Farbtiefe JPG-Datei 6 KB gute Qualität trotz Kompression

21 PNG-Format = Portabe Network Graphics
Vorteile 1. Mac und PC kompatibel 2. Verlustfreie Kompression Nachteile 1. Nur für neuere Browser 2. Meist größer als gif oder jpg

22 TIFF =Tagged Image File Format
Hauptsächlich Speicherung von gescannten Bildern 16,7 Mio. Farben Viel Speicherplatz Format für Druckereien

23 Kompression Mathematisches Verfahren Ziel: Speicherbedarf verkleinern
Hohe Kompression  schlechte Qualität JPG, GIF, PNG

24 Dithering Mischen von Farben
Vorgang des Browser (zB Internet Explorer oder Netscape) Wird eine Farbe nicht erkannt, wird eine ähnliche Farbe ausgewählt oder aus zwei verschiedenen eine neue Farbe gemischt

25 Anti-Aliasing Rechnerisches Verfahren zur "Kantenglättung" bei Rastergrafiken und Schriften Treppenartige Kanten werden entschärfen
