1 Volumenorientierte Modellierung als Grundlage einer vernetzt- kooperativen Planung im konstruktiven Ingenieurbau Antragsteller: Prof. E. Rank, Prof. H.-J. Bungartz Bearbeiter: R. Romberg, A. Niggl, R.-P. Mundani

2 Lehrstuhl für Bauinformatik, TU München IPVS, Universität Stuttgart Anforderungen 1. Förderphase Erstellung eines Volumenmodells (Oktalbaum) vom Oberflächenmodell (B-Rep) Konsistenzprüfung geometrischer Modelle bezüglich Modellierungs-/ Rundungsfehlern Unter Berücksichtigung des IFC-Modells

3 Lehrstuhl für Bauinformatik, TU München IPVS, Universität Stuttgart Umsetzung und Ergebnisse (1) Entwicklung von schnellen und effizienten Algorithmen zur Oktalbaumgenerierung (explizit und on-the-fly) Implementierung eines Werkzeugs zur Detektion von Inkonsistenzen im geometrischen Modell ACIS-Modell (vom IFC-Modell abgeleitet) zum Datenaustausch zwischen Projektpartnern

4 Lehrstuhl für Bauinformatik, TU München IPVS, Universität Stuttgart Umsetzung und Ergebnisse (2)

5 Lehrstuhl für Bauinformatik, TU München IPVS, Universität Stuttgart Umsetzung und Ergebnisse (2)

6 Lehrstuhl für Bauinformatik, TU München IPVS, Universität Stuttgart Umsetzung und Ergebnisse (2)

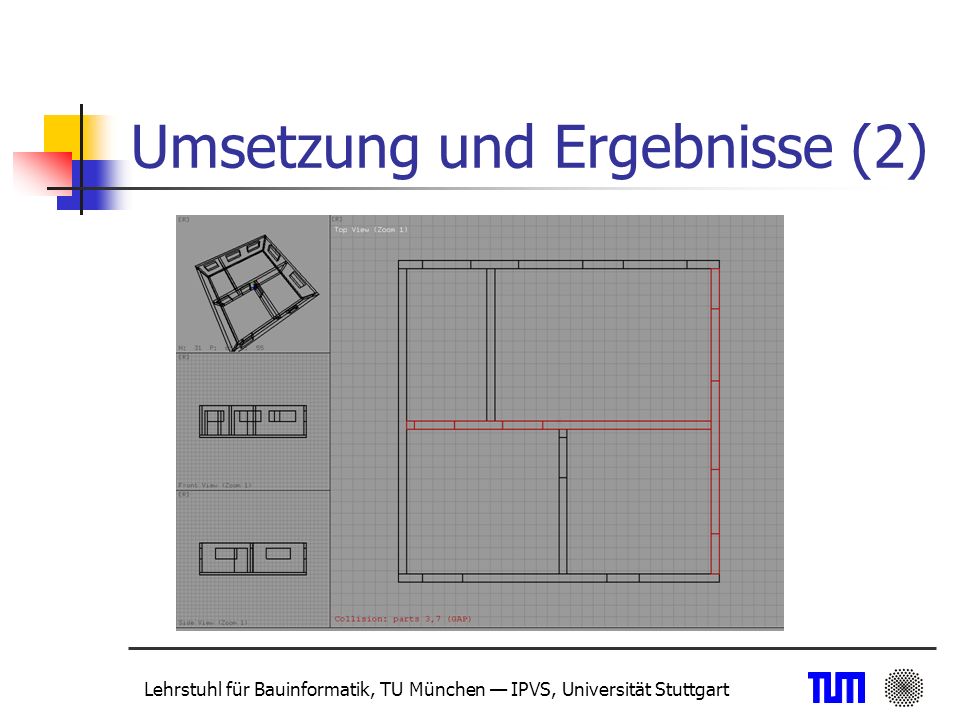

7 Lehrstuhl für Bauinformatik, TU München IPVS, Universität Stuttgart Umsetzung und Ergebnisse (2)

8 Lehrstuhl für Bauinformatik, TU München IPVS, Universität Stuttgart Umsetzung und Ergebnisse (2)

9 Lehrstuhl für Bauinformatik, TU München IPVS, Universität Stuttgart Einsatz von Oktalbäumen Detailaufgabe oder Ablaufsteuerung Datenbanken/Data-Mining Geograph. Informationssysteme (GIS) Gittergenerierung (unstrukturiert) Numerische Simulation Kollisionserkennung (CAD) Visualisierung/Computergraphik

10 Lehrstuhl für Bauinformatik, TU München IPVS, Universität Stuttgart Weitere Vorgehensweise Bereitstellung einer flexiblen zentralen Datenbasis aufgrund des bereinigten Modells mit verschiedenen Merkmalen Client/Server-Architektur Unterstützung einer verteilten Bearbeitung bzw. diverser Anwendungsszenarien der AG

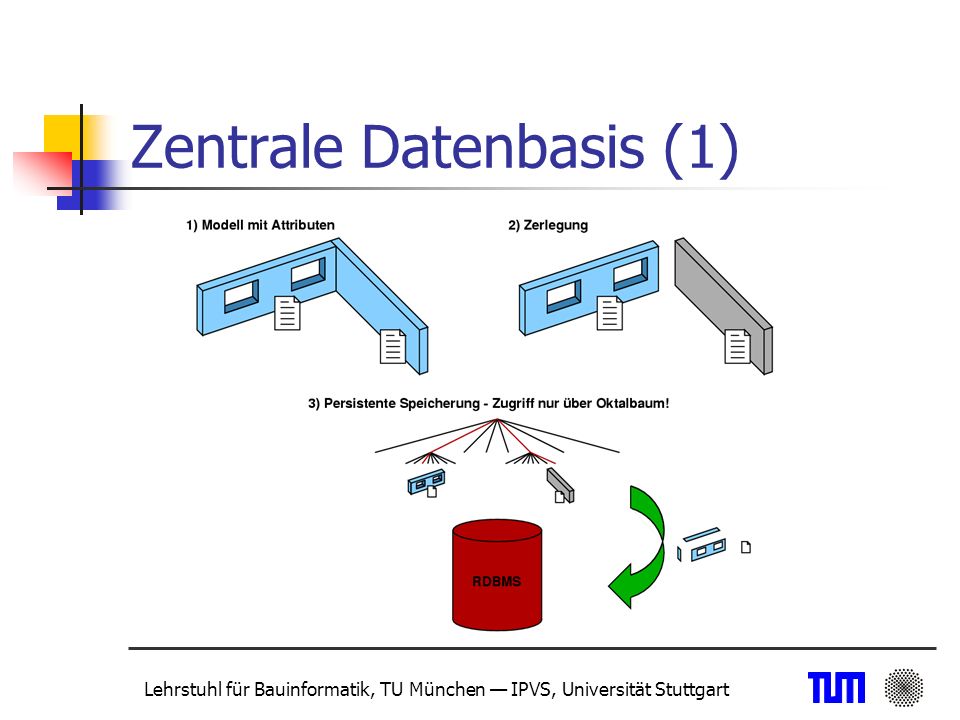

11 Lehrstuhl für Bauinformatik, TU München IPVS, Universität Stuttgart Zentrale Datenbasis (1)

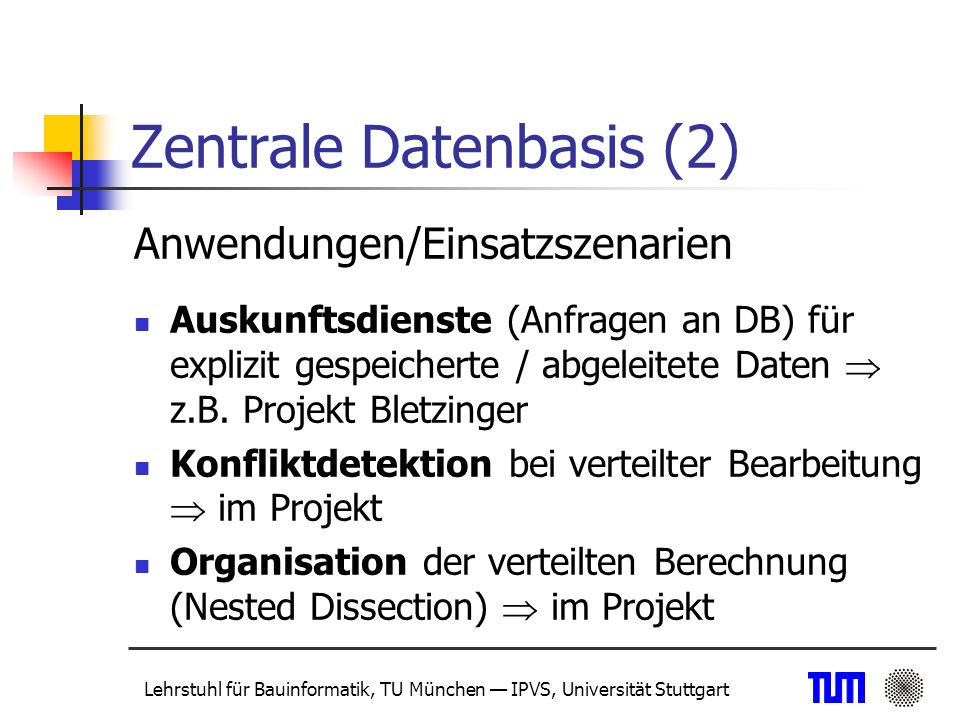

12 Lehrstuhl für Bauinformatik, TU München IPVS, Universität Stuttgart Zentrale Datenbasis (2) Anwendungen/Einsatzszenarien Auskunftsdienste (Anfragen an DB) für explizit gespeicherte / abgeleitete Daten z.B. Projekt Bletzinger Konfliktdetektion bei verteilter Bearbeitung im Projekt Organisation der verteilten Berechnung (Nested Dissection) im Projekt

13 Lehrstuhl für Bauinformatik, TU München IPVS, Universität Stuttgart Beispiel Interferenzdienste (1) Verteilte Bearbeitung: 1. Check-Out von Teilmodellen 2. Bearbeitung 3. Check-In von geänderten/neuen Teilmodellen 4. Server-seitige Konfliktdetektion mit ggf. Bitte um Auflösung

14 Lehrstuhl für Bauinformatik, TU München IPVS, Universität Stuttgart Beispiel Interferenzdienste (2)

15 Lehrstuhl für Bauinformatik, TU München IPVS, Universität Stuttgart Zusammenfassung Konsistenztest des geometrischen Modells (Ebene 1 der verteilten Simulation) Zentrale Datenbasis mit zugehörigen Diensten (Ebene 2 der verteilten Simulation) Entwurf und Konzeption Implementierung in Arbeit Organisation der verteilten Berechnung (Ebenen 2 und 3 der verteilten Simulation)
