SMART MATRIX - Die neue ELA - Generation -
bc TOA Electronics Europe GmbH stellt vor: SMART MATRIX - Die neue ELA - Generation -
2
Smart Matrix SX-1000
3

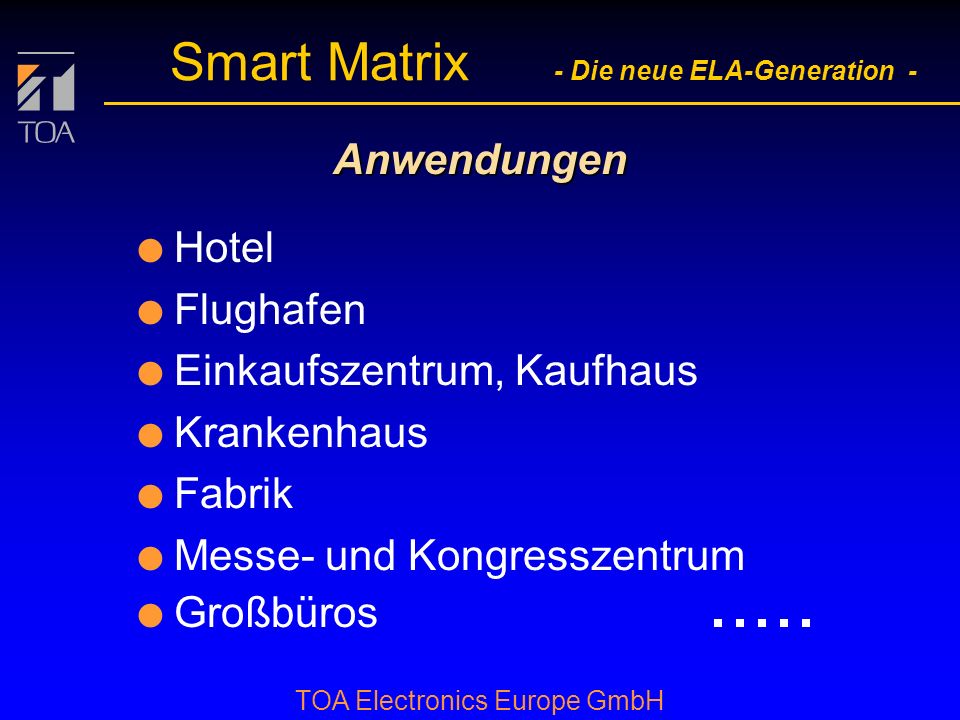

Anwendungen Hotel Flughafen Einkaufszentrum, Kaufhaus Krankenhaus Fabrik Messe- und Kongresszentrum Großbüros .....
4
Vorteile des Smart Matrix Systems:
Einfach Bedienung Systemkonfiguration Installation Wartung
5
Einfache Bedienung Systemsprechstelle - das wichtigste Bedienelement -
durch Gruppenbildung einfache Anwahl der Durchsagebereiche Anzeige der besetzten und gewählten Bereiche LCD-Anzeige zur Bedienungserleichterung und Meldungsanzeige eingebauter Lautsprecher für Gongwiedergabe und Aufmerksamkeitszeichen
6
Einfache Systemkonfiguration
Konfiguration per Software Software auf Windows® keine Konfigurierung mehr durch Verdrahtung (aufwendig & teuer) Änderungen einfach möglich einfaches Konfigurieren der Signalwege ohne Setzen von Matrixpunkten Dokumentation der Konfiguration durch Ausdruck
7
Einfache Installation und Zugänglichkeit
Matrix: Karteneinschub von vorn Steckeranschlüsse von vorn Stecker mit Schraubklemmen Anschluß- verteiler Smart Matrix Gestell- schrank Front Systemsprechstelle: wenig Leitungsadern Klemmanschluß
8
& Einfache Wartung Log-Funktion: Leitungsüberwachung
Aufzeichnung der letzten 1000 Ereignisse erleichtert Diagnose Selbstüberwachung Aufzeichnung der durch die Selbstüberwachung diagnostizierten Fehler Bediener, Peripherie & Logbuch Aufzeichnung der aufgetretenen Leitungsfehler
9
Vorteile des Smart Matrix Systems:
flexible Signalverteilung jeder Signalweg möglich mehrere Signalwege gleichzeitig Einfach Bedienung Systemkonfiguration Installation Wartung
10

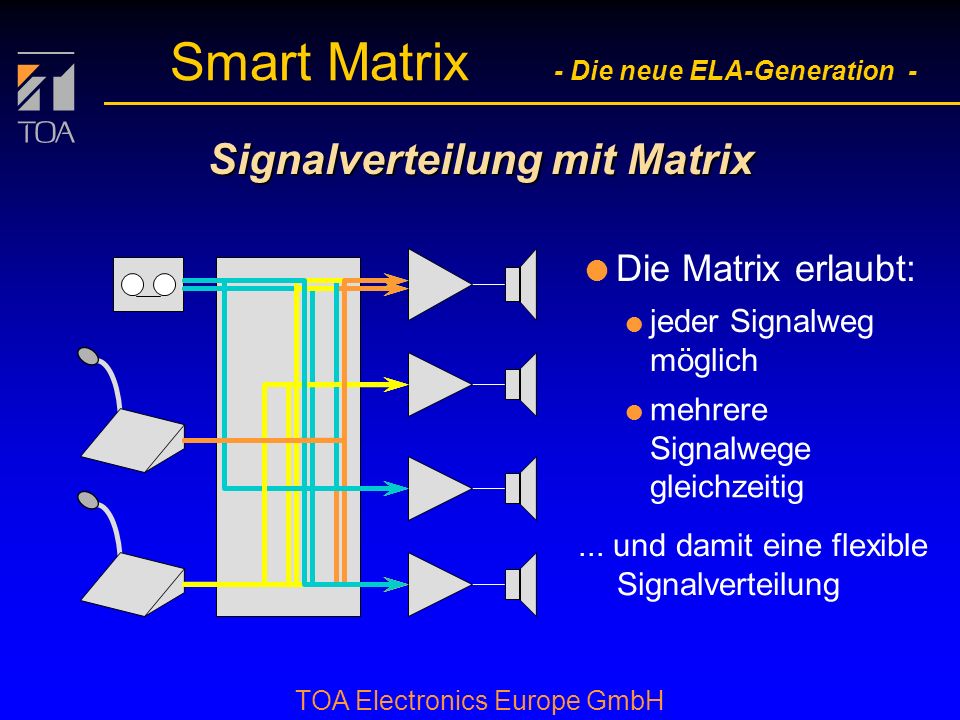

Signalverteilung mit Matrix
Die Matrix erlaubt: jeder Signalweg möglich mehrere Signalwege gleichzeitig ... und damit eine flexible Signalverteilung
11
Vorteile des Smart Matrix Systems:
flexible Signalverteilung jeder Signalweg möglich mehrere Signalwege gleichzeitig Einfach Bedienung Systemkonfiguration Installation Wartung Betriebssicherheit Selbstüberwachung Linienüberwachung Reserve-Signalweg
12
Betriebssicherheit durch Selbstüberwachung der Matrix:
Ersatzweg Basis- eingangs- karte Standard- eingangs- karte Sprechstellen- eingangs- karte Audio- ausgangs- karte Steuer- ausgangs- karte Steuer- eingangs- karte CPU- karte PC Basis- eingangs- karte Audio- ausgangs- karte Systemkonfiguration Steuerbus Softwarefehler Sprechstellenbus dig. Audiobus interne Steuerbusse Standard- eingangs- karte Steuer- ausgangs- karte Audiosignalwege Kommunikation Matrix - PC Sprechstellen- eingangs- karte Systemspeicher Speicher RS-232 Betriebsspannung: Netz und Notstrom Steuer- eingangs- karte PC PC
13
durch Überwachung der Systemsprechstelle:
Betriebssicherheit durch Überwachung der Systemsprechstelle: Steuer- und Audio-signalweg zwischen Matrix und Sprechstelle Matrix Sprechstelle Audio Speicher der Sprechstelle Speicher Steuerung Betriebsspannung der Sprechstelle
14
durch Überwachung des Notfallmikrofons:
Betriebssicherheit durch Überwachung des Notfallmikrofons: Matrix
15
Vorteile des Smart Matrix Systems:
flexible Signalverteilung jeder Signalweg möglich mehrere Signalwege gleichzeitig Einfach Bedienung Systemkonfiguration Installation Wartung Betriebssicherheit Selbstüberwachung Linienüberwachung Reserve-Signalweg Zukunftsorientiert volldigitales System einfach erweiterbar höchste Audioqualität
16
Zukunftsorientiert volldigitales System einfach erweiterbar
höchste Audioqualität A/D Wandler: 18 bit D/A Wandler: 20 bit Abtastrate: 48 kHz Übertragungsbereich: 20-20kHz Dynamikumfang: >85dB 16 digitale Audiobusse
17

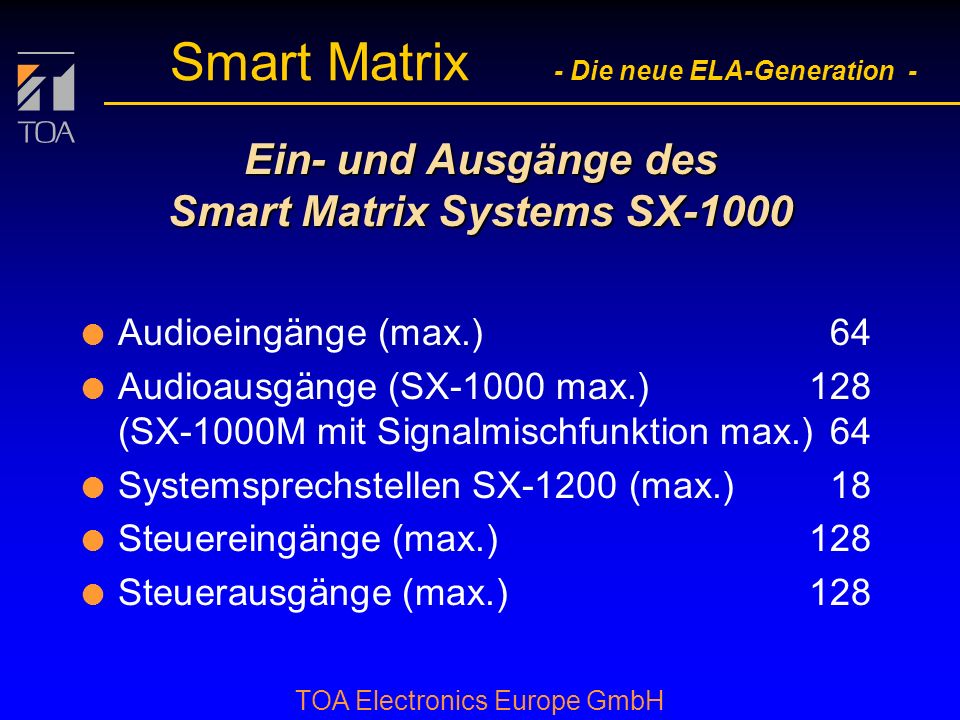

Ein- und Ausgänge des Smart Matrix Systems SX-1000
Audioeingänge (max.) 64 Audioausgänge (SX-1000 max.) 128 (SX-1000M mit Signalmischfunktion max.) 64 Systemsprechstellen SX-1200 (max.) 18 Steuereingänge (max.) 128 Steuerausgänge (max.) 128
18
Vorteile des Smart Matrix Systems:
Einfach Bedienung Systemkonfiguration Installation Wartung Matrix flexible Signalverteilung jeder Signalweg möglich mehrere Signalwege gleichzeitig Diese Vorteile und mehr bietet die Smart Matrix Betriebssicherheit Selbstüberwachung Linienüberwachung Reserve-Signalweg Zukunftsorientiert volldigitales System einfach erweiterbar höchste Audioqualität
19
Weitere Informationen erhalten Sie gerne in unseren Vertriebsbüros
Weitere Features Abgesetzte Steuerein- und -ausgänge (max. je 128) über 2-Drahtleitung anbindbar Lautstärke-Fernbedienung Anbindung kundenspezifischer Sprechstellen mit bis zu 80 Gruppenrufen mit Sonderzubehör möglich Weitere Informationen erhalten Sie gerne in unseren Vertriebsbüros
20
Vertriebsbüros TOA Electronics Europe GmbH Vertrieb Eiffestraße Hamburg Tel.: (040) Fax : (040) TOA Electronics Europe GmbH Vertriebsbüro Süd Küblerstraße Ingolstadt Tel.: (0841) Fax : (0841) Wiederholen mit beliebiger Taste Beenden mit <ESC>
