1 03.12.01 Pühringer, Duscher 1 Workflow Mediation with VorteXML Artikel von [Christophides, Hull, Kumar, Simeon] ©2000 Bell Laboratories, Lucent Technologies Institue of Computer Science, FORTH, Heraklion

2 03.12.01 Pühringer, Duscher 2 Problem Elektronischer Marktplatz: Kunden, Lieferanten, Händler interagieren über eine Plattform Folgende Aktionen: – Suche nach Produkten – Vergleich der Konditionen – Verfolgen des Workflows – Interagieren mit dem WFS Lösung??

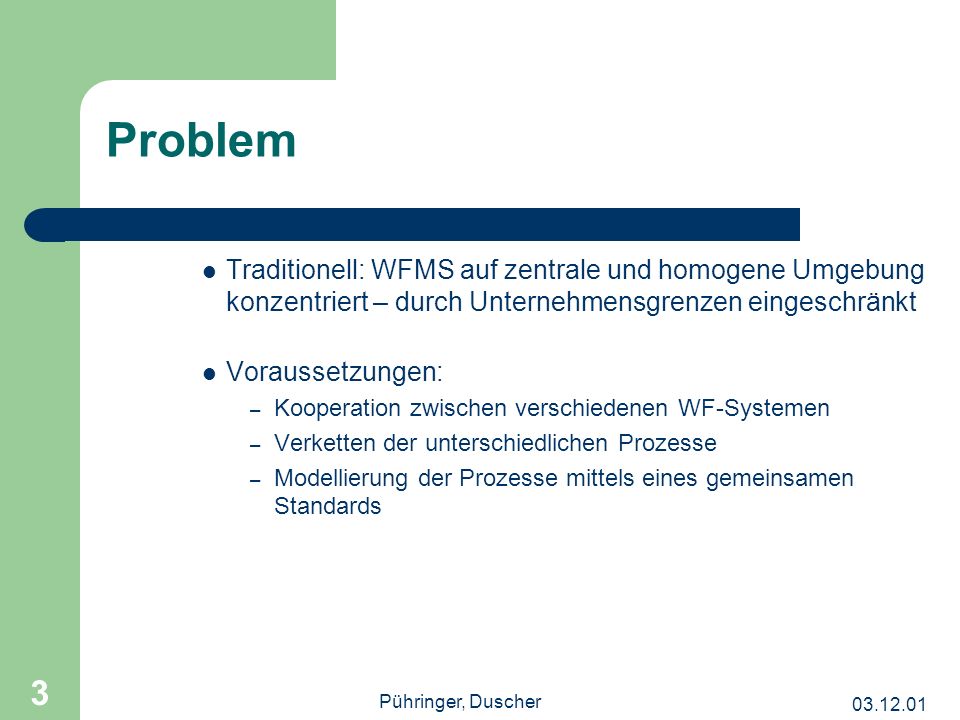

3 03.12.01 Pühringer, Duscher 3 Problem Traditionell: WFMS auf zentrale und homogene Umgebung konzentriert – durch Unternehmensgrenzen eingeschränkt Voraussetzungen: – Kooperation zwischen verschiedenen WF-Systemen – Verketten der unterschiedlichen Prozesse – Modellierung der Prozesse mittels eines gemeinsamen Standards

4 03.12.01 Pühringer, Duscher 4 Lösung Framework basierend auf XML Regelbasierte Unterstützung von Produkt/Service – Beschreibungen Worklfow Mediation über Organisationsgrenzen hinweg

5 03.12.01 Pühringer, Duscher 5 Was gibts am Markt? Verschiedenste Projekte befassen sich mit WorkFlow- Repräsentation – CrossFlow – WISE – FlowJet – InterWorkflow........... Gemeinsamkeit: Vermittlung der Daten zwischen den Workflows

6 03.12.01 Pühringer, Duscher 6 VorteXML Workflow Mediator Middleware Entwicklungsphase Basiert auf 3 Technologien – XRL: heterogene Workflow-Repräsentation – XML Algebra: Basis für Query Sprachen – VorteXML: basiert auf Vortex, unterstützt heuristisches Schließen während WorkFlow Execution

7 03.12.01 Pühringer, Duscher 7 VorteXML Workflow Mediator Ziel: entwickeln eines Workflow Mediators für übergreifende Geschäftsprozesse Anforderungen: – Kontrolle der Workflows und Daten – Dynmaisches Modellieren neuer Workflows........und zwar geschäfts- u. prozessübergreifend! – schließendes Verhalten z.B. Was passiert bei Verspätungen?

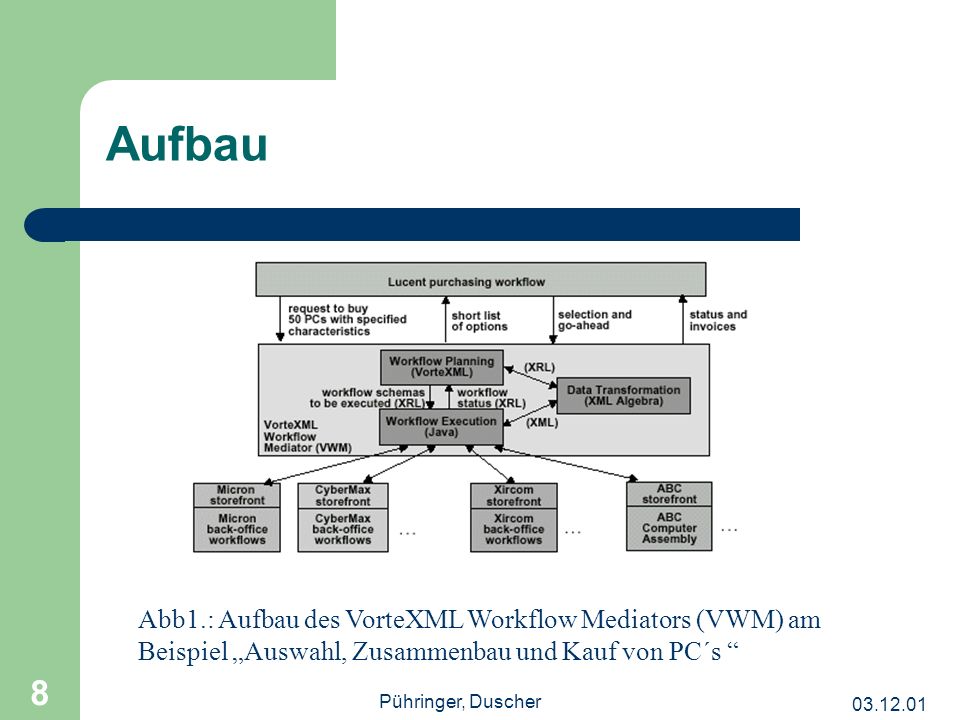

8 03.12.01 Pühringer, Duscher 8 Aufbau Abb1.: Aufbau des VorteXML Workflow Mediators (VWM) am Beispiel Auswahl, Zusammenbau und Kauf von PC´s

9 03.12.01 Pühringer, Duscher 9 Aufbau Planning Module Data Transformation Module Execution Module

10 03.12.01 Pühringer, Duscher 10 Planning Module verwendet Workflow Schemas basierend auf Zielen hierarchische Plannung Workflow Schema Templates aus Bibliothek können in Slots bestehender Templates eingefügt werden Möglichkeit von schema splicing, erzeugen neuer Workflows aus bereits bestehenden Output ist Workflow Schema in XRL Planning Module durch VorteXML spezifiziert

11 03.12.01 Pühringer, Duscher 11 Data Transformation Module Query Prozessor wird von den anderen Modulen genutzt Verwendung der high-level - Sprache XML Algebra, wenn verfügbar erlaubt Restrukturierung der Daten

12 03.12.01 Pühringer, Duscher 12 Execution Module Ausführung und Überwachung der Schemas des Planning Module bei Fehlern und Exceptions Rückmeldung an Planning Module

13 03.12.01 Pühringer, Duscher 13 Möglicher Flow (Suchen von PCs) 1. Erzeugen eines Workflow Schemas 2. Ausführen des Schemas 3. Auswählen von PC´s gemäß den Kriterien 4. Erzeugen eines neuen Workfow Schemas zum Bestellen der PCs 5. Ausführen des Schemas aus (4) 6. Überwachung der Ausführung 7. Falls Fehler/Verzögerungen zurück zu (4)

14 03.12.01 Pühringer, Duscher 14 Möglicher Flow (Suchen von PCs) Planning Module 1.Erzeugen eines Workfow Schemas Execution Module 2.Ausführen des Schemas Execution Module 3.Auswählen von PC´s gemäß den Kriterien Planning Module 4.Erzeugen eines neuen Workfow Schemas zum Bestellen der PCs 5.Ausführen des Schemas aus (4) Execution Module 6.Überwachung der Ausführung 7.Falls Fehler/Verzögerungen zurück zu (4)

15 03.12.01 Pühringer, Duscher 15 Data Transformation wird an vielen Stellen von der VWM verwendet XML Algebra Beispiel zeigt XML Schema, dass relevante Informationen bereitstellt Umwandlung von unterschiedlichen Herstellerformaten in ein Universalformat

16 03.12.01 Pühringer, Duscher 16 Data Transformation type Micron_PC = micron_PC [ @computer_id[ Integer ], model [ String ], processor [ model [ String ], speed [ String ] ], memory [ String ], price [ Integer ],...] type Uniform_PC = uniform_PC[ @pc_id [ Integer ], @brand [ String ], @model [ String ], processor [ String ], memory [ Integer ], price [ Integer ],... ] fun Transform_PC_Format(p:Micron_PC | Cybermax_PC |... ) : Uniform_PC = match p case q:Micron_PC do Uniform_PC [ @PC_id [q/@computer_id/data()], @brand ["Micron"], @model [q/model/data()], processor [q/processor/model/data() ], memory [cast (q/memory/data()):Integer], price [q/price/data()],... ]

17 03.12.01 Pühringer, Duscher 17 XRL schemas & templates VWM verwendet XRL um Workflow Schemas darstellen zu können basiert auf Templates beinhalten Slot Elemente, die andere Templates aufnehmen können

18 03.12.01 Pühringer, Duscher 18 XRL schemas & templates let PC_purchase1 : XRLTemplate = Route [ Sequence [ Parallel_sync [ Slot [param[buy_pc_template]], Slot [param[buy_modem_template]], ], (* end Parallel_sync *) Slot [param[assembly_template]]] ] (* end Sequence *) ] (* end Route *) let buy_from_Micron1 : XRLTemplate = Route [ in_parameters [pc_model:string, ship_to:Address], out_parameters [invoice:Invoice], Task [ @name [send_order_to_Micron]], @address ["buy_Micron1.exe"], @d_read ["pc_model","ship_to"], @d_update ["invoice","order_form"] ], (* end Task *)... (* more Tasks *) ] (* end Route *) 1.Erzeugen eines Workflow Schemas 2.Ausführen des Schemas 3.Auswählen von PC´s gemäß den Kriterien 4.Erzeugen eines neuen Workfow Schemas zum Bestellen der PCs 5.Ausführen des Schemas aus (4) 6.Überwachung der Ausführung 7.Falls Fehler/Verzögerungen zurück zu (4)

19 03.12.01 Pühringer, Duscher 19 XRL schemas & templates let PC_purchase1 : XRLTemplate = Route [ Sequence [ Parallel_sync [ Slot [param[buy_pc_template]], Slot [param[buy_modem_template]], ], (* end Parallel_sync *) Slot [param[assembly_template]]] ] (* end Sequence *) ] (* end Route *) let buy_from_Micron1 : XRLTemplate = Route [ in_parameters [pc_model:string, ship_to:Address], out_parameters [invoice:Invoice], Task [ @name [send_order_to_Micron]], @address ["buy_Micron1.exe"], @d_read ["pc_model","ship_to"], @d_update ["invoice","order_form"] ], (* end Task *)... (* more Tasks *) ] (* end Route *)

20 03.12.01 Pühringer, Duscher 20 Schema splicing erzeugen neuer Workflow Schemas aus existierenden Schemas und Templates let mymapping : Mapping = map [ param [ "pc_model" ], entry_name [ "Millennia MAX XP" ] ], map [ param [ "buy_pc_template" ], entry_name [ "buy_from_Micron1" ] ], Mappings ermöglichen Korrespondenz zwischen den Parametern

21 03.12.01 Pühringer, Duscher 21 Schema splicing Wie mymapping konstruiert werden soll, wird in VorteXML beschrieben enthält Informationen z.B. über Zusammenstellung der PC- Modelle, der Händler, usw.... Kombination vom PC_Purchase1, mymapping und Elementen der Template-Bibliothek mittels XML Algebra Query neues Workflow Schema

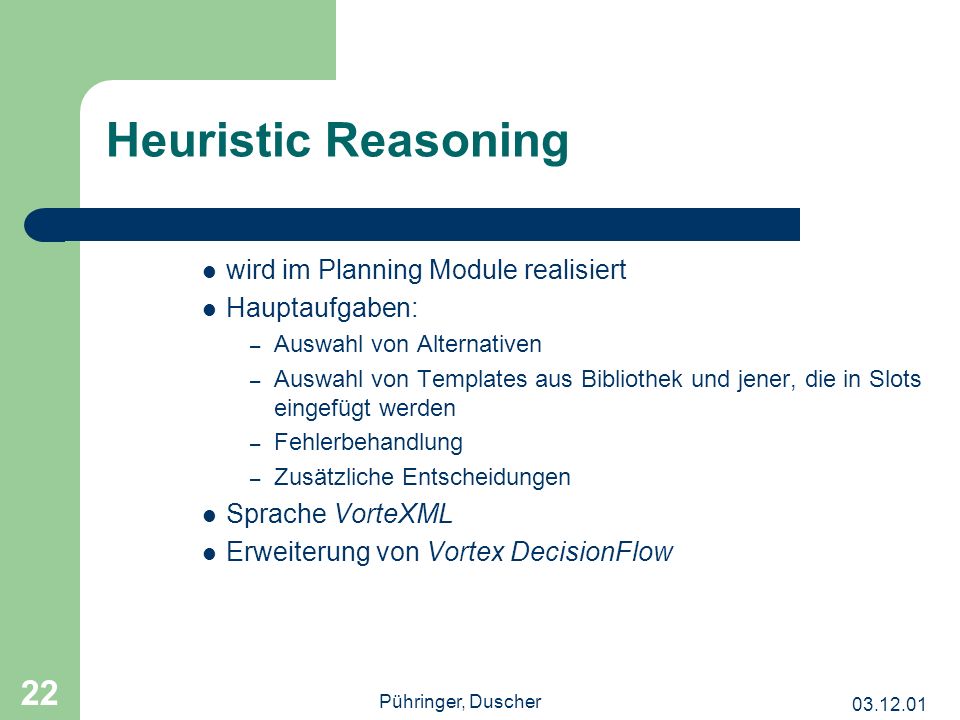

22 03.12.01 Pühringer, Duscher 22 Heuristic Reasoning wird im Planning Module realisiert Hauptaufgaben: – Auswahl von Alternativen – Auswahl von Templates aus Bibliothek und jener, die in Slots eingefügt werden – Fehlerbehandlung – Zusätzliche Entscheidungen Sprache VorteXML Erweiterung von Vortex DecisionFlow

23 03.12.01 Pühringer, Duscher 23 Heuristic Reasoning VorteXML ermöglicht heuristic reasoning mit XML attribute-centric jede Entscheidung basiert auf Zuweisung von Werten zu Zielattributen if then contribute
