1 Michael Grupp, IPG Laser GmbH
Industrielle Anwendung von Hochleistungsfaserlasern Michael Grupp, IPG Laser GmbH

2 Schweißen und Schneiden mit Faserlasern - Überblick
Faserlaser-Strahlquellen Schweißen mit Faserlasern Anwendungsbeispiele Schneiden mit Faserlaser Zusammenfassung 2 5/13/2008 IPG Photonics Confidential 2 5/13/2008 IPG Photonics Confidential 2 5/13/2008 IPG Photonics Confidential

3 IPG Photonics Corp. 37,000 m2 Production area
Strasbourg, France London, England Burbach, Germany Moscow, Russia Daejon, South Korea Tokyo, Japan Milan, Italy Beijing China Oxford, USA Hong Kong China Bangalore, India Opening early 2008 Manufacturing, Sales and R&D 37,000 m2 Production area >1000 Employees (July 2007) R&D 15% Manufacturing and Sales Sales Only 3 5/13/2008 IPG Photonics Confidential 3 5/13/2008 IPG Photonics Confidential

4 Vertical Integration Deep in technology Deep in experience
Laser diode Packaging PLDs 5-25 Fab Operations Semiconductor Wafer Growth Diode Processing Chip Mounting Burn-In Optical Preform Silica based glass MCVD method Dope with rare earth ions Final Assembly Coupling Final burn in Shipment Deep in technology Deep in experience Fiber Draw 3 Draw towers Active fibers only >200 different fibers Fiber Block Podding active fibers Modules Up to Watts Components Bragg Gratings Isolators Couplers 4 5/13/2008 IPG Photonics Confidential 4 5/13/2008 IPG Photonics Confidential

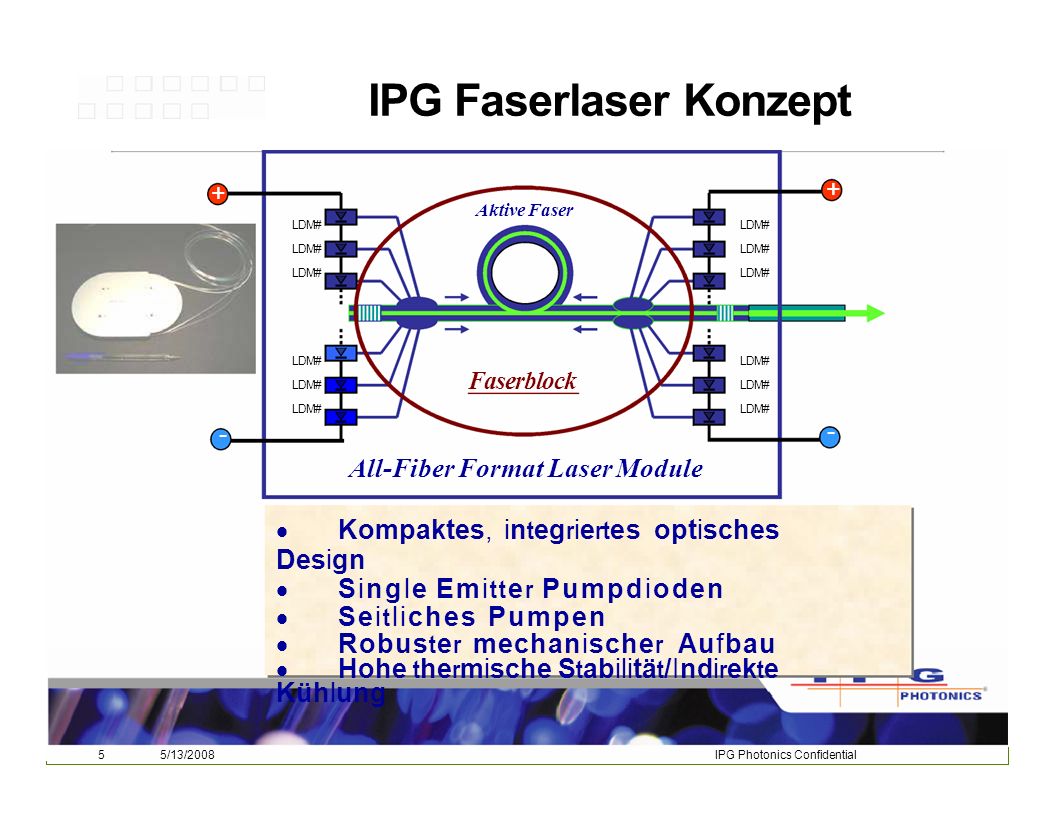

5 IPG Faserlaser Konzept
+ + Aktive Faser LDM# LDM# LDM# LDM# LDM# LDM# LDM# LDM# LDM# LDM# LDM# LDM# Faserblock - - All-Fiber Format Laser Module Kompaktes, integriertes optisches Design Single Emitter Pumpdioden Seitliches Pumpen Robuster mechanischer Aufbau Hohe thermische Stabilität/Indirekte Kühlung 5 5/13/2008 IPG Photonics Confidential 5 5/13/2008 IPG Photonics Confidential 5 5/13/2008 IPG Photonics Confidential

6 Leistungsskalierung: Modulares Design
= XL XXL XXXL Leistungsskalierung durch Addition von Modulen = Skalierbare und Aufrüstbare Leistung 6 5/13/2008 IPG Photonics Confidential

7 10kW-Faserlaser (BPP 4.5mm mrad)
Power Supply Block Diagramm MCU Fasermodul 1 Beam MCU Fasermodul 2 Combiner Hardwiring Profi-Bus Analog C. Prozeßfaser Ethernet Xx kW MCU Fasermodul x Xx kW MCU Fasermodul x+1 Strahlschalter Stromver-sorgung Netzteil MCU Fasermodule FloorSpace 0.64 m2 7 5/13/2008 IPG Photonics Confidential 7 5/13/2008 IPG Photonics Confidential

8 30kW Faserlaser YLR 30000 BPP=10.8mm mrad, 200µm Faserausgang
Stellfläche <= 2m2, Leistungsaufnahme: 105kW 8 5/13/2008 IPG Photonics Confidential

9 Branchen und Einsatzgebiete
Automotive Aerospace (Body/Power train/Tailored Blanks) (Cutting/Turbine regeneration/...) Medical Micro technology (Medical Technology/Surgery/Dermatology/...) (Cutting/Welding/Drilling/...) Printing (Flexo/....) Energy Industry Ship Building (Gas/Oil/Nuclear/Solar/Wind/...) (Cutting/Welding/Regeneration/...) 9 5/13/2008 IPG Photonics Confidential 9 5/13/2008 IPG Photonics Confidential

10 • Fügen mit Faserlasern
Mikro Makro/Dickblech 10 5/13/2008 IPG Photonics Confidential

11 Kontinuierliche Rohrfertigung Schweißgeschwindigkeit: v= 15m/min
YL R-6200 Schweißen von Rohren in Fülldrahtfertigung Wandstärke: t= 2,5 mm Schweißgeschwindigkeit: v= 15m/min YL R-3000 Hochgeschwindigkeitsschweißen Blechdicke: 0,6 mm Geschwindigkeit: 35m/min 11 5/13/2008 IPG Photonics Confidential 11 5/13/2008 IPG Photonics Confidential

12 Verzugsarmes Schweißen von Getriebekomponenten
CO2-Laser Elektronenstrahl Faserlaser YLR4000-S BPP 1,8 mm*mrad 12 5/13/2008 IPG Photonics Confidential

13 Schweißen von Kupferrohren
Längsnaht Umfangsnaht (t= 1,4 mm) (t= 1,4 mm) Laser YLR5000 Faserdurchmesser dF= 100 µm Brennweitef= 300 mm P= 3 -5 kW 13 5/13/2008 IPG Photonics Confidential 13 5/13/2008 IPG Photonics Confidential 13 5/13/2008 IPG Photonics Confidential

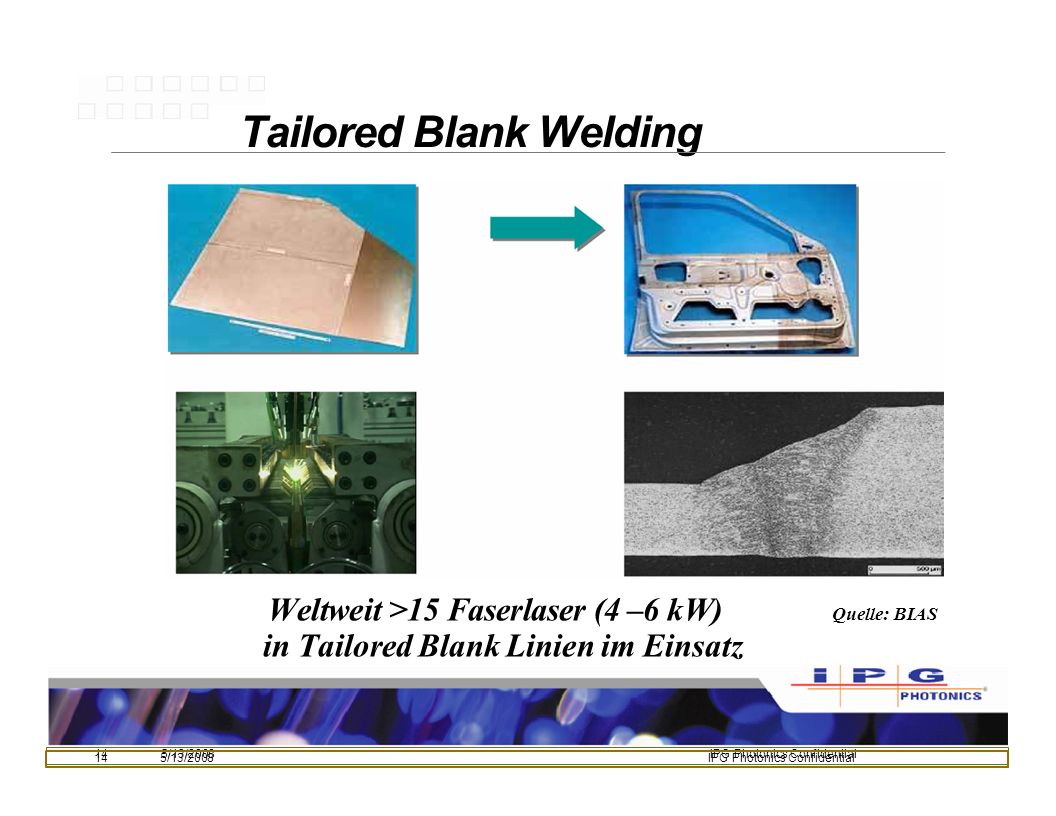

14 Tailored Blank Welding
Weltweit >15 Faserlaser (4 –6 kW) Quelle: BIAS in Tailored Blank Linien im Einsatz 14 5/13/2008 IPG Photonics Confidential 14 5/13/2008 IPG Photonics Confidential

15 Hohe Strahlqualität = Lange Brennweiten
Scanner oder Schweißkopf Lampengepumpter Nd:YAG Laser Diodgepumpter Nd:YAG Laser Disc Laser Faserlaser 15 5/13/2008 IPG Photonics Confidential 15 5/13/2008 IPG Photonics Confidential

16 Fiber Laser Scanner Remote Welding
Arbeitsabstand 500mm Faserlaser mit Scanner 16 5/13/2008 IPG Photonics Confidential 16 5/13/2008 IPG Photonics Confidential

17 Dickblechschweißen mit Faserlasern - Off-Shore-Industrie
-Schiffbau -Pipelinebau -Rohrfertigung - Off-Shore-Industrie Laser-Hybrid Laser X70 t = 12 mm PL= 10.5 kW v S = 2.2 m/min 17 5/13/2008 IPG Photonics Confidential

18 Rohrfertigung - Rundnaht Laser Hybrid Schweissen an Hydraulikzylindern
P=1 0kW, t=1 2mm, Hochfester Stahl 560N/mm2 vs=2m/m in 18 5/13/2008 IPG Photonics Confidential 18 5/13/2008 IPG Photonics Confidential

19 Hybrid Schweißen in Paneel Linie
Aker Finyards Turku, Finnland 19 5/13/2008 IPG Photonics Confidential

20 Zeit ↓ Faktor 2 Schweiß- zusatz ↓ 2kG/m Dickblechschweißen
Laser-Schweissung 20kW t=26,5 mm, 1 Lage vs=1 m/min Zeit ↓ Faktor 2 Schweiß- zusatz ↓ 2kG/m UP-Schweissung t=31 mm, 8Lagen vs=0,5m/min / 8= 0,06m/min 20 5/13/2008 IPG Photonics Confidential

21 20 kW High Power Fiber Laser
YLR 20000 30 20 kW 15 kW 12 kW 10 kW 25 20 15 Stainless Steel( /SUS 304) Spot size 420 um 10 5 Welding Speed m/min 21 5/13/2008 IPG Photonics Confidential

22 Dickblechschweißen YLR20000
2 inch =50.8 mm Butt joint 2 inches (50.8 mm) Lage-Gegenlage Edelstahl Überlappverbindung 2x 15 mm Edelstahl 22 5/13/2008 IPG Photonics Confidential 22 5/13/2008 IPG Photonics Confidential 22 5/13/2008 IPG Photonics Confidential

23 • Schneiden mit Faserlasern
23 5/13/2008 IPG Photonics Confidential 23 5/13/2008 IPG Photonics Confidential

24 Schneiden mit Singlemode Lasern
Hohe Präzision, hohe Produktivität, geringer Wärmeeintrag 24 5/13/2008 IPG Photonics Confidential 24 5/13/2008 IPG Photonics Confidential

25 Vorteile des Faserlasers in Schneidanwendungen
- Konstante Fokussierbedingungen im gesamten Arbeitsraum ohne zusätzl. Optiken - Flexibler Aufbau ohne starres Strahlführungssystem - Kompakter Aufbau durch integrierteStrahlquelle - Keine “start-up time” - Hohe Schneidgeschwindigkeiten - Geringe Leistungsanforderungen durch - Gute Fokusierbarkeit - Keine Strahljustage notwendig 25 5/13/2008 IPG Photonics Confidential 25 5/13/2008 IPG Photonics Confidential

26 Vergleich CO2 / Faserlaserschneiden
16 14 YLR 2000-S 4kW CO2-Laser 12 10 Stainless Steel 8 6 4 2 material thickness [mm] cutting gas: Nitrogen 26 5/13/2008 IPG Photonics Confidential 26 5/13/2008 IPG Photonics Confidential

27 Schneidbeispiele Stahl Aluminium Messing Kupfer Titan Keramik etc.
27 5/13/2008 IPG Photonics Confidential 27 5/13/2008 IPG Photonics Confidential

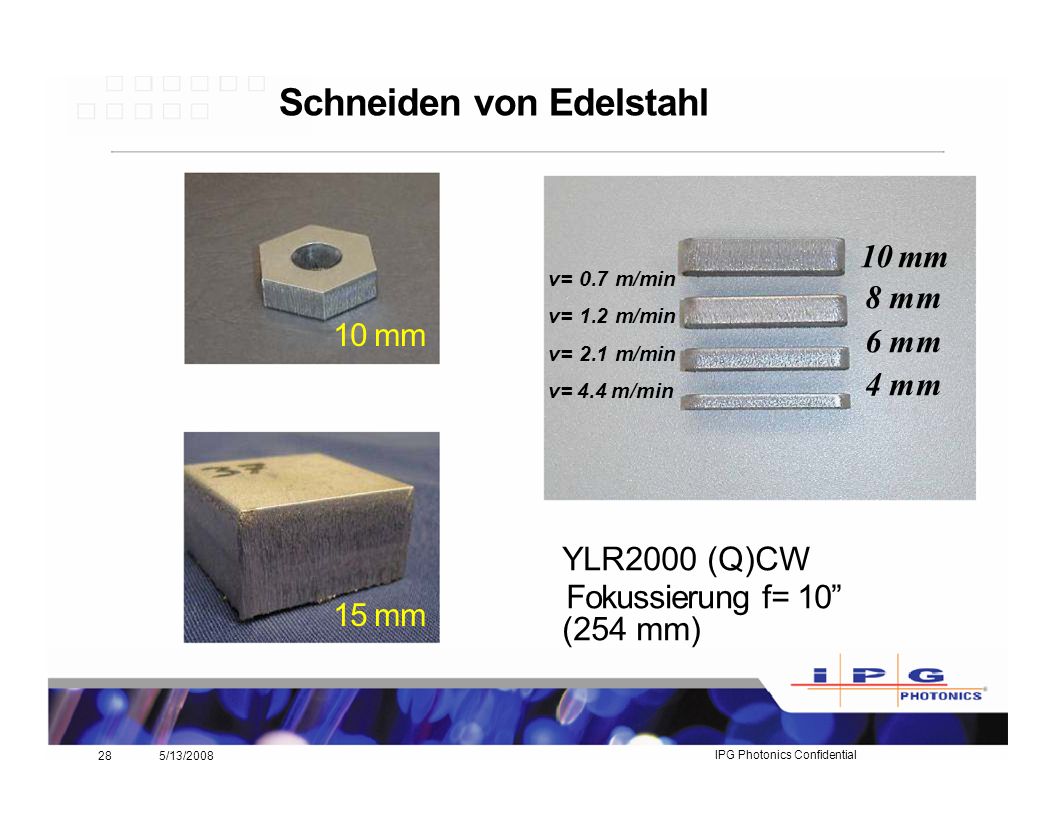

28 Schneiden von Edelstahl
10 mm 8 mm 6 mm 4 mm v= 0.7 m/min v= 1.2 m/min v= 2.1 m/min v= 4.4 m/min 10 mm YLR2000 (Q)CW Fokussierung f= 10” (254 mm) 15 mm 28 5/13/2008 IPG Photonics Confidential

29 2D-Schneidanlage: Finsomac (Italien)
2D Schneidsystem mit 1.5 kW Laser 29 5/13/2008 IPG Photonics Confidential 29 5/13/2008 IPG Photonics Confidential 29 5/13/2008 IPG Photonics Confidential

30 Zusammenfassung Faserlaser in allen Leistungsklassen werden heute aufgrund der typischen Eigenschaften in vielen Bereichen der Schweiß- und Schneidtechnik eingesetzt: -Gute Strahlqualität: - Mikroschweißen, Remote Welding, Verzugsarmes Schweißen - Hochgesch windigkeitsschneiden, Feinstschneiden -Hohe Leistung: - Rohrleitungsbau, Schiffbau, Off-Shore Industrie -Hohe Verfügbarkeit -Geringer Energieverbrauch 30 5/13/2008 IPG Photonics Confidential 30 5/13/2008 IPG Photonics Confidential
