Versuch: Energiespeicher und Solarlift

Präsentation zum Thema: "Versuch: Energiespeicher und Solarlift"—  Präsentation transkript:

1 Versuch: Energiespeicher und Solarlift

2 1. Abschnitt: Versuchsaufbau

3 1. Aufbau der optischen Bank
Benötigt: 2x Steg für optische Bank 2x Fußteil für optische Bank

4 1. Aufbau der optischen Bank
Zuerst werden die einzelnen Teile zusammengesteckt und auf allen Schrauben mit Flügelmuttern befestigt

5 1. Aufbau der optischen Bank

6 1. Aufbau der optischen Bank
Hier werden nun die Flügelmuttern befestigt

7 2. Befestigung der Module
Benötigt: 1x Fertig aufgebaute optische Bank 1x Solarlift 2x Doppeltes Solarmodul 2x Lampenmodul

8 2. Befestigung der Module
Die Module werden genau wie folgt auf die optische Bank gesteckt und unten mit jeweils einer Flügelmutter fixiert

9 2. Befestigung der Module

10 2. Befestigung der Module
Hier werden nun die Flügelmuttern befestigt

11 3. Verkabelung des Multimeters
Benötigt: 1x Lange rote Strippe 1x Lange blaue Strippe 1x Multimeter

12 3. Verkabelung des Multimeters
Das Multimeter dient bei diesem Versuch zur Spannungsmessung des Kondensators, somit wird es auch auf den entsprechenden Wert gedreht (siehe folgende Animation)

13 3. Verkabelung des Multimeters

14 3. Verkabelung des Multimeters
Achtung! Das Multimeter muss unbedingt genau so eingestellt werden! Multimeter

15 3. Verkabelung des Multimeters

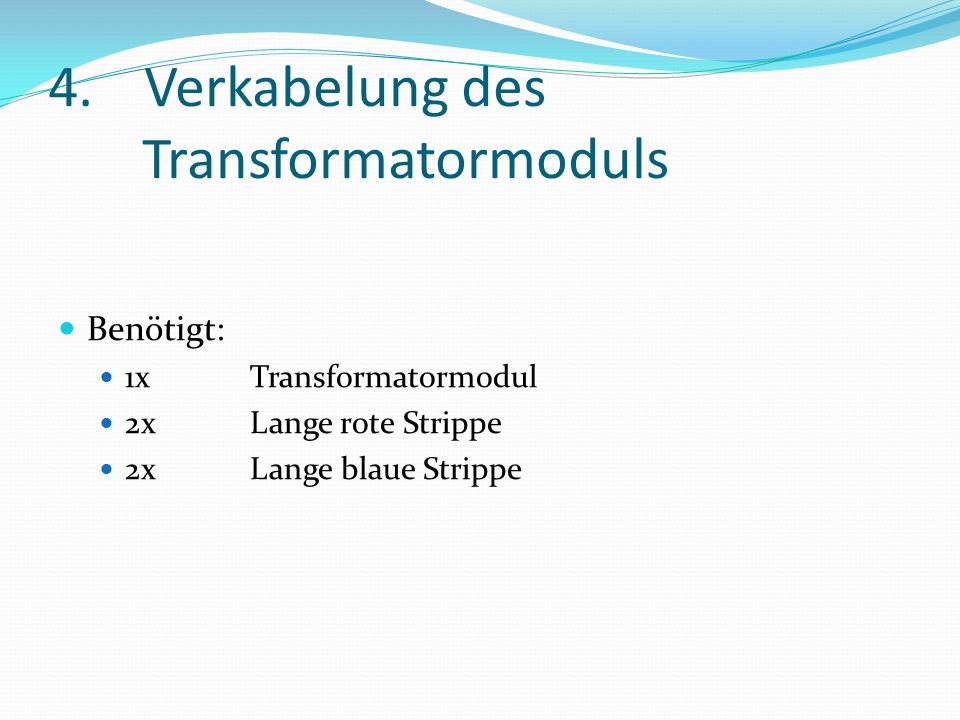

16 4. Verkabelung des Transformatormoduls
Benötigt: 1x Transformatormodul 2x Lange rote Strippe 2x Lange blaue Strippe

17 4. Verkabelung des Transformatormoduls
Das Transformatormodul muss unbedingt genau wie folgend verbunden werden und erst anschließend mit dem Stromnetz verbunden werden (Steckdose).

18 4. Verkabelung des Transformatormoduls

19 4. Verkabelung des Transformatormoduls

20 4. Verkabelung des Transformatormoduls

21 4. Verkabelung des Transformatormoduls

22 4. Verkabelung des Transformatormoduls

23 2. Abschnitt: Versuchsdurchführung

24 1. Aufnahme der Werte Benötigt: 1x Fertiger Versuchsaufbau
1x Arbeitsblatt 1x Stoppuhr

25 1. Aufnahme der Werte Für die Aufnahme der Werte muss das Multimeter den Spannungswert 0 Volt anzeigen!

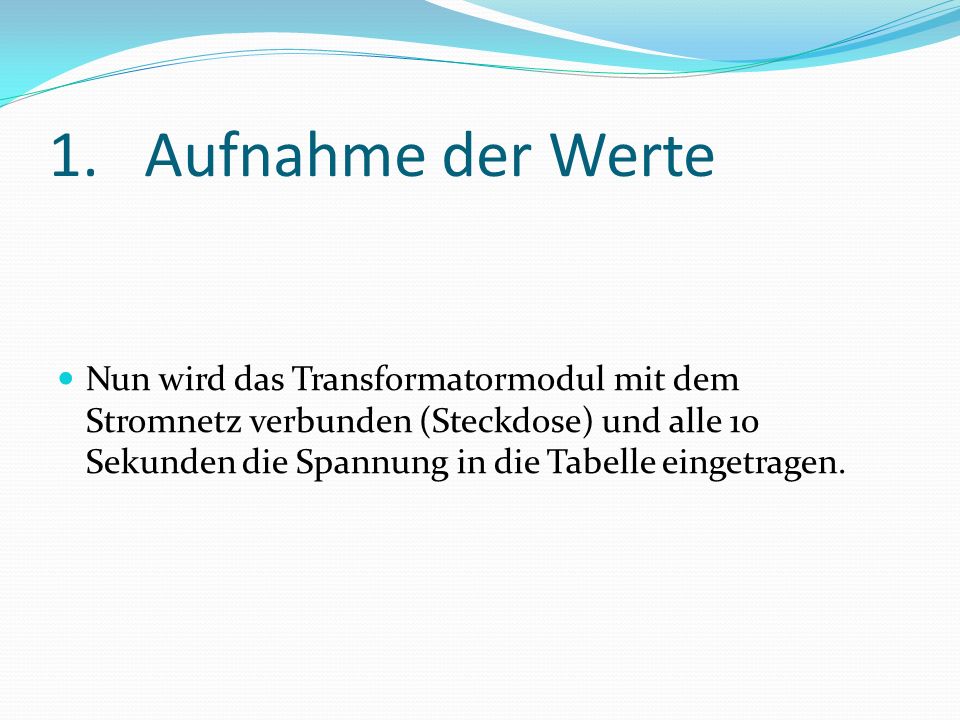

26 1. Aufnahme der Werte Nun wird das Transformatormodul mit dem Stromnetz verbunden (Steckdose) und alle 10 Sekunden die Spannung in die Tabelle eingetragen.

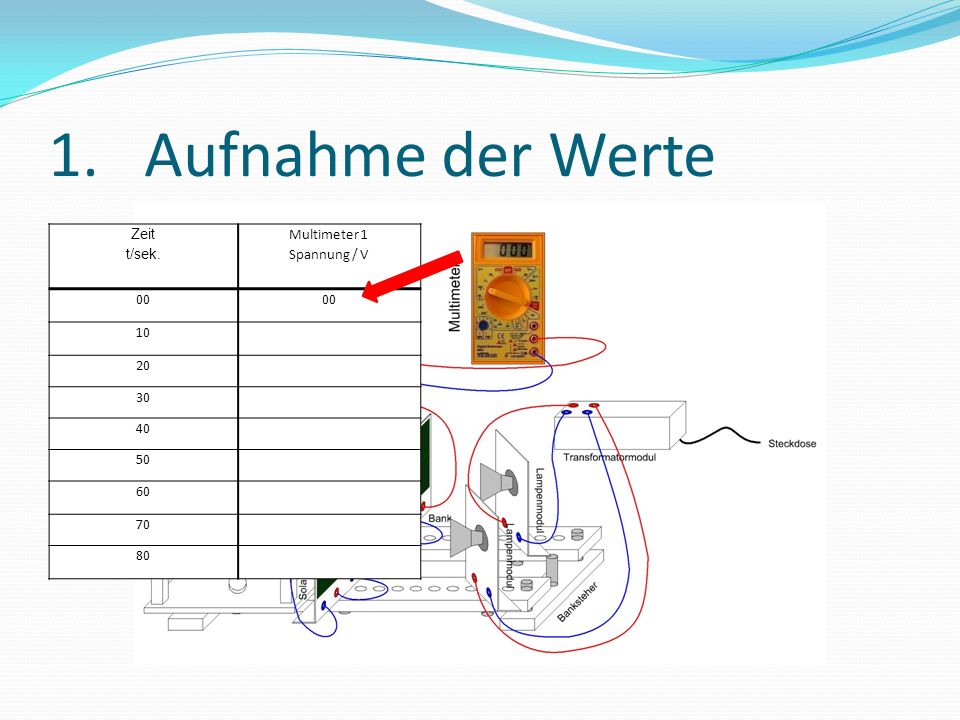

27 Multimeter 1 Spannung / V
1. Aufnahme der Werte Zeit t/sek. Multimeter 1 Spannung / V 00 10 20 30 40 50 60 70 80

28 2. Zeichnen der Spannungs/Zeit- Kennlinie
Benötigt: 1x Arbeitsblatt 1x Stift

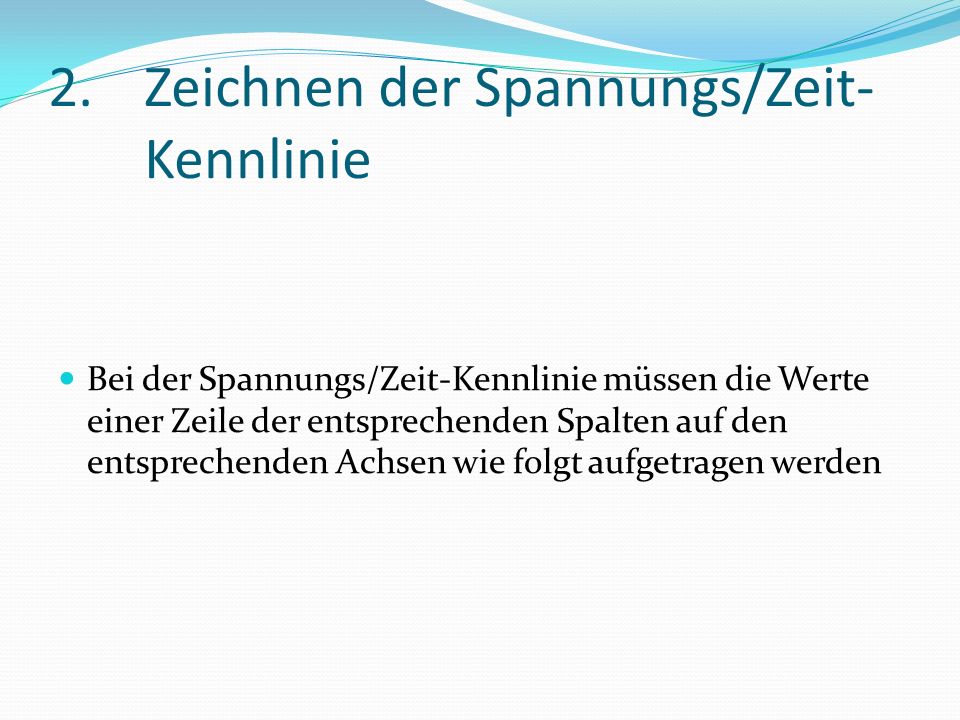

29 2. Zeichnen der Spannungs/Zeit- Kennlinie
Bei der Spannungs/Zeit-Kennlinie müssen die Werte einer Zeile der entsprechenden Spalten auf den entsprechenden Achsen wie folgt aufgetragen werden

30 2. Zeichnen der Spannungs/Zeit- Kennlinie

31 2. Zeichnen der Spannungs/Zeit- Kennlinie
00 00

32 3. Abschnitt: Energieberechnungen und Energievergleiche

33 3. Energieberechnungen und Energievergleiche
Beim ersten Punkt in diesem Abschnitt berechnen wir die Energie in einem Kondensator.

34 3. Energieberechnungen und Energievergleiche
Beim zweitem Punkt in diesem Abschnitt berechnen wir die Energie in einem Handyakku.

35 3. Energieberechnungen und Energievergleiche
Anschließend werden die beiden Energien noch verglichen.

36 3. Abschnitt: Ergebnis des Versuchs

37 Ergebnis des Versuchs Anhand der Kennlinie kann man feststellen, in welchen Zeitraum sich der Kondensator auflädt und somit der Lift betrieben werden kann.

38 Der Versuch ist hiermit beendet
