1 Reasoning Services: Tableau-Beweiser für Beschreibungslogiken – ein Zwischenbericht –
Niels Beuck Oliver Gries Roland Illig Felix Lindner Arved Solth Jens Wächter Projekt im Hauptstudium Wintersemester 2006/07 Carola Eschenbach Özgür Özçep

2 Gliederung Einleitung (Oliver) Expressions und Prover (Jens)
Reasoning Services (Felix) Optimierungen (Arved) Dependency directed backtracking (Niels) Testumgebung und Ergebnisse (Roland)

3 Reasoning-Services: Tableau-Beweiser für Beschreibungslogiken
Einführung Reasoning-Services: Tableau-Beweiser für Beschreibungslogiken Oliver Gries

4 Tableau-Beweiser Verfahren zur Erkennung von logischen Widersprüchen
Eine Formel gilt nach dem Tableau-Verfahren als unerfüllbar, wenn alle Zweige widersprüchlich sind A ∩ (A→B) ∩ ¬B A (A→B) ¬B ¬A B

5 Beschreibungslogiken
DL (Description Logic) sind ein (meist) entscheidbares Fragment der Prädikatenlogik Sprache besteht aus Konzepten, Konstanten und Rollen Beispiele für die Ausdrucksmächtigkeit: „Alle Menschen sind Lebewesen.“ „Harry hat nur Töchter.“ „Ein Stuhl ist ein Möbelstück mit vier Beinen.“ Beschreibungslogiken (Axiome) C ⊆ D Konzept C wird von Konzept D subsummiert C ≡ D Äquivalenz von C und D C(a) a ist Instanz von Konzept C R(a, b) a steht mit b in Relation R

6 Beschreibungslogiken: TBox, ABox und Inferenzen
Woman ≡ Person ∩ Female Man ≡ Person ∩ ¬Woman Mother ≡ Woman ∩ ∃hasChild.Person Father ≡ Man ∩ ∃hasChild.Person Parent ≡ Mother ∪ Father Grandmother ≡ Mother ∩ ∃hasChild.Parent Wife ≡ Woman ∩ ∃hasHusband.Man MotherWith ManyChildren ≡ Mother ∩ ≥3 hasChild MotherWithout Daughter ≡ Mother ∩ ∀hasChild.¬Woman MotherWithoutDaughter(MARY) Father(PETER) hasChild(MARY, PETER) hasChild(MARY, PAUL) hasChild(PETER, HARRY) example Inference: Grandmother(MARY). Woman(MARY), Man(MARY) ergibt Inkonsistenz

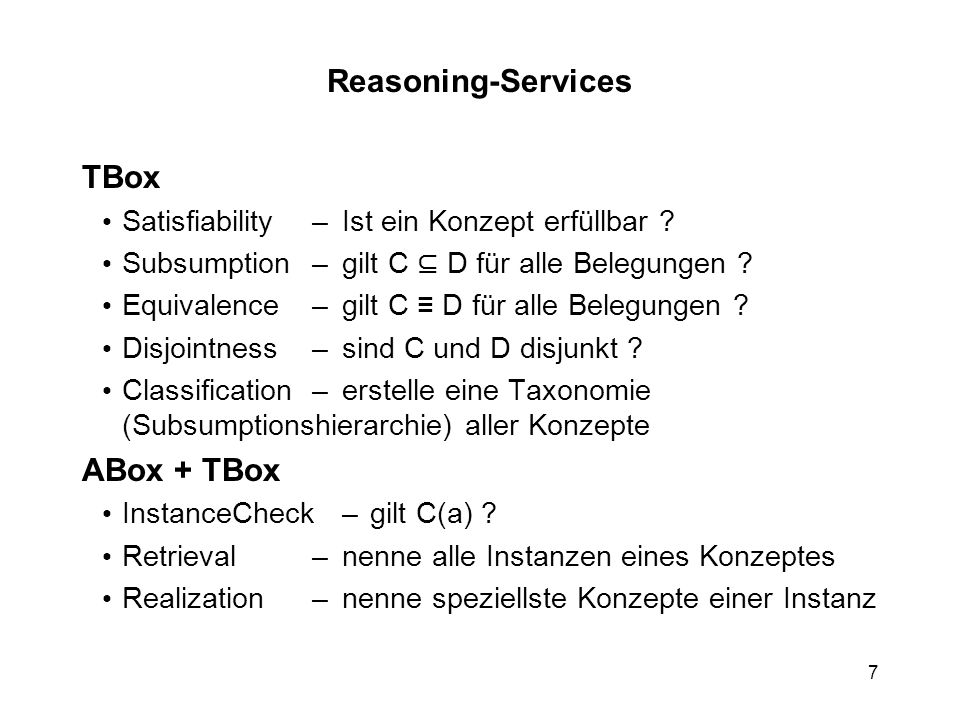

7 Reasoning-Services TBox ABox + TBox
Satisfiability – Ist ein Konzept erfüllbar ? Subsumption – gilt C ⊆ D für alle Belegungen ? Equivalence – gilt C ≡ D für alle Belegungen ? Disjointness – sind C und D disjunkt ? Classification – erstelle eine Taxonomie (Subsumptionshierarchie) aller Konzepte ABox + TBox InstanceCheck – gilt C(a) ? Retrieval – nenne alle Instanzen eines Konzeptes Realization – nenne speziellste Konzepte einer Instanz

8 Inhalte des Projekts Sprache
Wir haben die Sprache ALC gewählt. Sie enthält (im Wesentlichen) die Konzeptkonstruktoren AND, OR, NOT, ∃R.C und ∀R.C Tableau-Beweiser Unser Beweiser benutzt markierte Tableaux. Sie lassen sich leichter implementieren, eine NNF muss nicht erstellt werden und es können auch nicht atomare Abschlüsse gefunden werden Reasoning-Services Wir haben den (TBox-)Satisfiability, Subsumption, Equivalence und Disjointness-Service implementiert (InstanceCheck, Retrieval folgen)

9 Markiertes Tableau (Beispiel für die Sprache ALC)
T ((∃R.A) ∩ (∃R.B) ∩ ¬(∃R.(A ∩ B))) (a) T (∃R.A) (a) T (∃R.B) (a) T ¬(∃R.(A ∩ B)) (a) T R(a,b), T A(b) T R(a,c), T B(c) F (∃R.(A ∩ B)) (a) F (A ∩ B) (b), F (A ∩ B) (c) F A(b) F B(b) F A(c) F B(c)

10 Phasen des Projektes theoretische Grundlagen
Aufsatz von Ian Horrocks über (markierte) Tableaux Kapitel 2 aus dem „Description Logics Handbook“ Erweiteurng des AL-Beweisers zu einem DL-Beweiser mit Reasoning-Services Gruppe Parser Gruppe Prover (Jens Wächter) Gruppe Reasoning Services (Felix Lindner) Optimierungen und Testumgebung Optimierungen: Normalisierung der Konzepte, Semantic Branching, Simplification (Arved Solth) Dependancy Directed Backtracking-Optimierung (Niels Beuck) Testumgebung mit ersten Ergebnissen (Roland Illig)

11 Prover und Expressions
Reasoning-Services: Tableau-Beweiser für Beschreibungslogiken Jens Wächter

12 Expressions Frühe Grundsatzentscheidung : Orientierung an LISP
Eine Klasse, die alle Ausdrücke abdeckt statt individuelle Klassen für jeden Ausdruck Klasse ‚DLExpression‘ enthält Operator, Name, Subkonzepte Wir unterscheiden zwischen atomaren und nicht atomaren Konzepten Beispiel : (all R C) : op = DLOperator.All subexpressions[0] = R subexpressions[1] = C name = null Name wird nur bei atomaren Ausdrücken verwendet. Dies zeigt Nachteil von LISP-Orientierung : Redundanz Bei Subkonzepten ist die Reihenfolge wichtig Operator und Typ sind als Enum realisiert Die Unterscheidung atomare / nicht atomare Konzepte wurde nachträglich eingeführt

13 Übersicht über den Prover
Tableau benutzt Prover besteht aus Zweig erzeugt/ wird erzeugt Expansion besitzt erstellt besteht aus für Expansionsregeln Eintrag wird angewendet auf

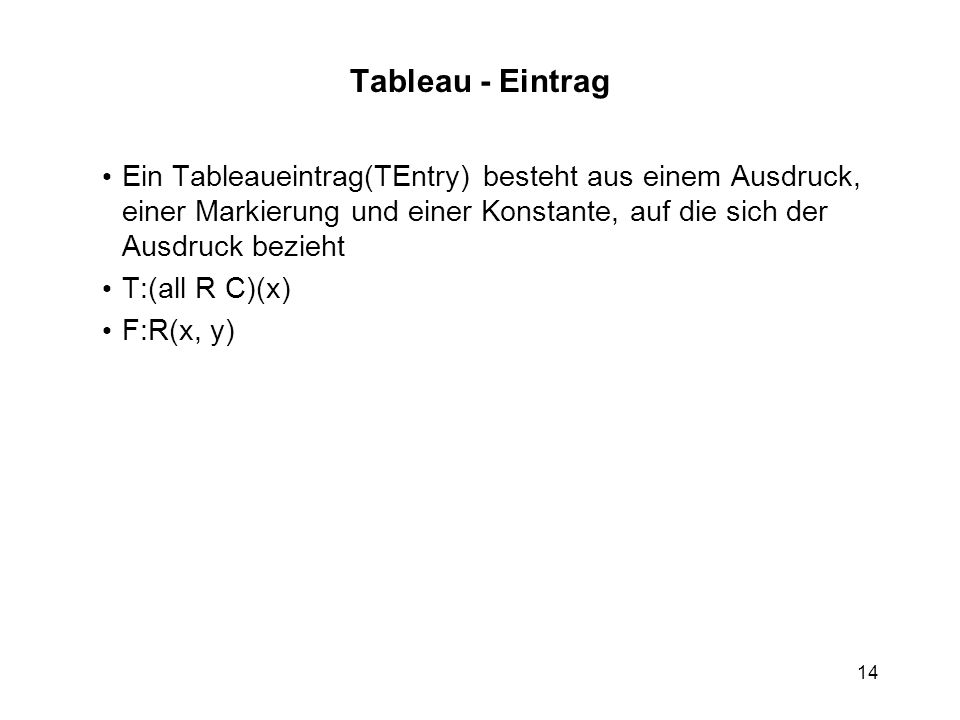

14 Tableau - Eintrag Ein Tableaueintrag(TEntry) besteht aus einem Ausdruck, einer Markierung und einer Konstante, auf die sich der Ausdruck bezieht T:(all R C)(x) F:R(x, y) Im Prover können wir davon ausgehen, dass wir nur Konzepte und Relationen bearbeiten, deshalb Koppelung an Konstante notwendig

15 Tableau-Zweig Das Tableau wird nicht als Baumstruktur sondern als Liste realisiert Der Tableauzweig(TBranch) unterteilt dabei die Liste der Einträge in Teillisten von expandierten, nicht expandierten und atomaren Einträgen Die Abschlussbedingungen von Zweigen werden ebenfalls in TBranch geprüft. Standard : atomarer Abschluss, optional : nicht atomarer T:(and a b)(x) T:a(x) T:b(x)

16 Tableau - Tableau reine Datenstruktur aus Zweigen und statistischen Daten es gibt einen aktiven Zweig aktueller Zweig lässt sich ersetzen durch Menge an neuen Zweigen aktiver Zweig T:(or a b)(x) T:a(x) T:(or a b)(x) T:b(x)

17 Prover Der Prover stellt den Reasoning Services Methoden zum Erfüllbarkeitstest bereit Der Prover steuert die Expansion der Tableaustruktur Dazu benutzt er einen Satz an Expansionsregeln, die priorisiert werden können Ablauf des Beweisvorgangs : für aktuellen Tableauzweig wird die Anwendbarkeit der Regeln für jeden Eintrag getestet. Wenn eine Regel auf einen Eintrag angewendet werden kann, dann wird eine Expansion erstellt und diese auf den aktuellen Tableauzweig angewendet. Mit dem resultierendem Zweig wird fortgefahren (Tiefensuche) Priorisierung der Regeln insbesondere wichtig für Redundanzvermeidungsstrategien wie „Expandiere erst alle nicht verzweigenden Einträge“

18 Expansionsregeln In Expansionsregeln wird spezifiziert, wenn diese angewendet werden können Expansionsregeln erstellen Expansionen Problem bei Regeln mit mehr als einer Vorbedingung T: (and (all R D) (some R C))(x) T: (all R D)(x) (1) T: (some R C)(x) (1) T: R(x, y) (2) T: C(y) (2) T: D(y) (3) T: (some R C)(x) T: R(x, y) T: C(y) T: (all R D)(x) T: R(x, y) T: D(y)

19 Expansionen resultieren aus der Anwendung einer Expansionsregel auf einen Eintrag enthalten „Anleitung“ wie ein Zweig der Regel entsprechend umgeformt werden muss, bzw. neue Zweige erstellt werden müssen Anwendung von Expansion auf Zweig setzt Eintrag, auf den die Regel angewendet wurde, auf Liste von bereits expandierten Einträge

20 Sonderfall Allquantorexpansion
Mehrere Vorbedingungen - Expansionsregel prüft, ob Eintrag der Form (all R C) ist Als Expansion wird ein „Muster“ erstellt, wie das Ergebnis aussehen könnte Für jede Relation, die ins Muster passt, wird bei Anwendung der Expansionsregel in resultierendem Zweig ein Konzept erstellt : test der anderen Vorbedingungen in Expansion Dieses Verfahren lässt sich bei Simplification nicht benutzen T: (all R C)(x) T: R(x, y) T: C(y)

21 Reasoning-Services: Tableau-Beweiser für Beschreibungslogiken
Felix Lindner

22 Reasoning Services

23 Reasoning Services

24 Reasoning Services

25 Reasoning Services

26 Reasoning Services

27 Reasoning Services

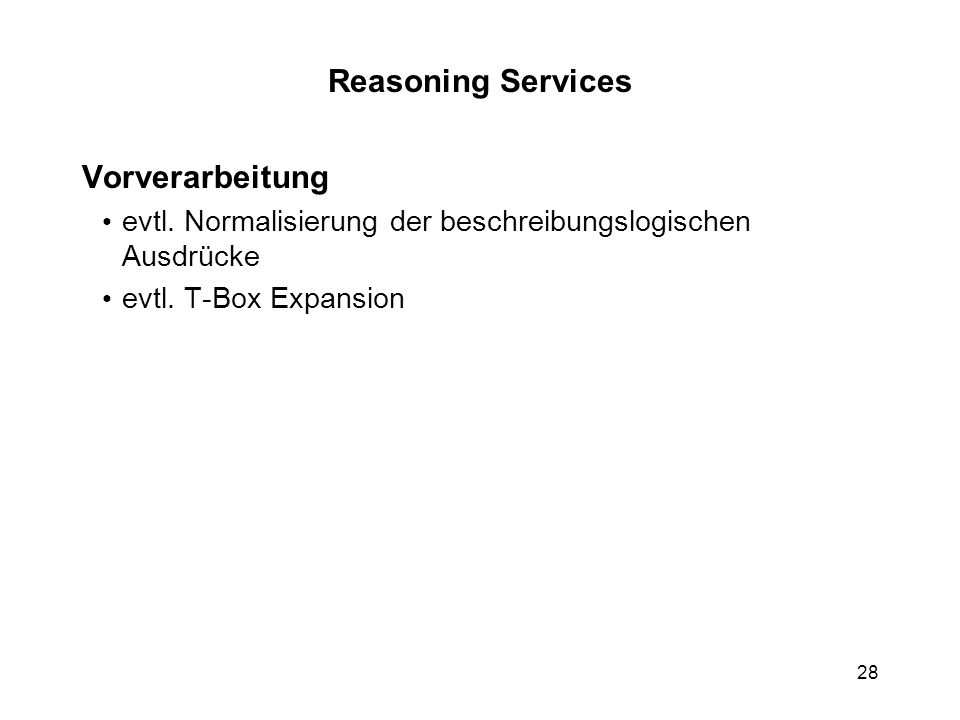

28 Reasoning Services Vorverarbeitung
evtl. Normalisierung der beschreibungslogischen Ausdrücke evtl. T-Box Expansion

29 Reasoning Services

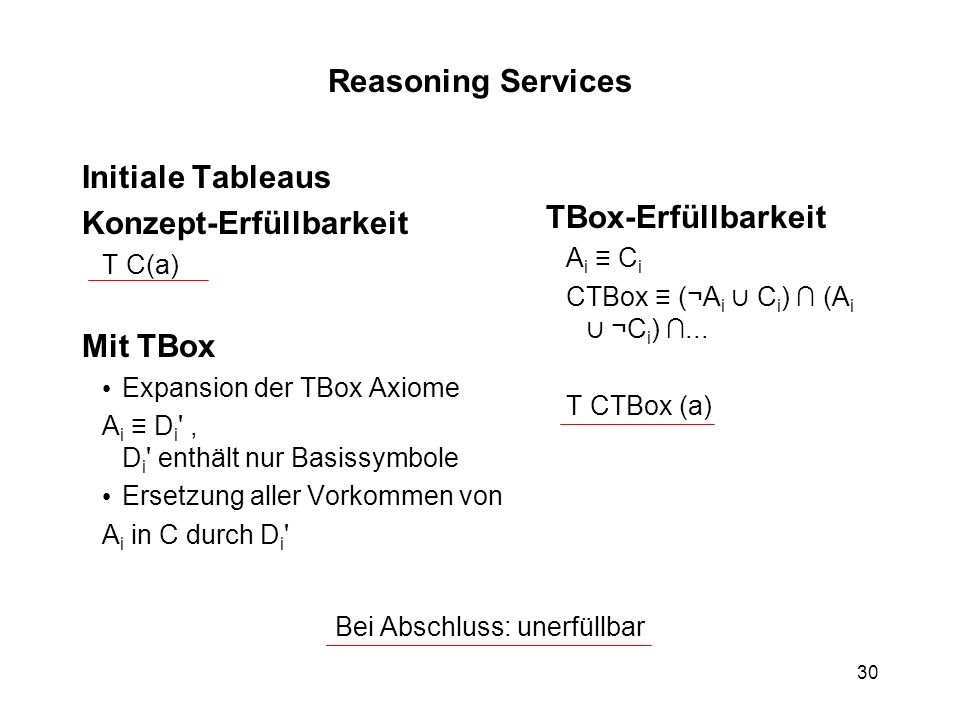

30 Konzept-Erfüllbarkeit
Reasoning Services Initiale Tableaus Konzept-Erfüllbarkeit T C(a) Mit TBox Expansion der TBox Axiome Ai ≡ Di' , Di' enthält nur Basissymbole Ersetzung aller Vorkommen von Ai in C durch Di' TBox-Erfüllbarkeit Ai ≡ Ci CTBox ≡ (¬Ai ∪ Ci) ∩ (Ai ∪ ¬Ci) ∩... T CTBox (a) Bei Abschluss: unerfüllbar

31 Reasoning Services Initiale Tableaus Subsumption Äquivalenz
Wird C von D subsumiert? Rückführung auf Unerfüllbarkeit T C(a) F D(a) Bei Abschluss gilt Sumbsumptionsbeziehung Äquivalenz Konzepte C und D äquivalent? Rückführung auf Subsumption Subsumiert(C,D) und Subsumiert(D, C)

32 Reasoning Services Initiale Tableaus Disjunktheit
Sind C und D disjunkt? Rückführung auf Unerfüllbarkeit T C(a) T D(a) Bei Abschluss gilt Disjunktheit

33 Reasoning Services

34 Reasoning Services

35 Reasoning-Services: Tableau-Beweiser für Beschreibungslogiken
Optimierungen Reasoning-Services: Tableau-Beweiser für Beschreibungslogiken Arved Solth

36 Optimierungen Semantic Branching Simplification Normalisierung
Dependency Directed Backtracking

37 Semantic Branching Syntactic Branching: jedes Disjunkt einer Verzweigung führt zu einem einzelnen Zweig

38 Semantic Branching Syntactic Branching: jedes Disjunkt einer Verzweigung führt zu einem einzelnen Zweig Semantic Branching: ein Disjunkt D aus einer unexpandierten Verzweigung führt zu zwei disjunkten Zweigen mit T:D und F:D

39 Semantic Branching Syntactic Branching: jedes Disjunkt einer Verzweigung führt zu einem einzelnen Zweig Semantic Branching: ein Disjunkt D aus einer unexpandierten Verzweigung führt zu zwei disjunkten Zweigen mit T:D und F:D Vorteil: die beiden Zweige sind strikt disjunkt und können dadurch mehrfaches, unnötiges und redundantes Expandieren von weiteren Formeln verhindern, wie es bei Syntactic Branching vorkommen kann

40 Semantic Branching Beispiel: Formel (A ν B)  (A ν ¬B)  X, einmal mit Syntactic Branching und einmal mit Semantic Branching expandiert

41 Semantic Branching Beispiel: Formel (A ν B)  (A ν ¬B)  X, einmal mit Syntactic Branching und einmal mit Semantic Branching expandiert Annahme: Formel X enthält aufwendig zu expandierende, evtl. wieder verzweigende Teilformeln

42 Semantic Branching Beispiel: Formel (A ν B)  (A ν ¬B)  X, einmal mit Syntactic Branching und einmal mit Semantic Branching expandiert Annahme: Formel X enthält aufwendig zu expandierende, evtl. wieder verzweigende Teilformeln Ziel: erforderliche Anzahl von Expansionen der Teilformel X reduzieren und redundante Expansionen vermeiden

43 Semantic Branching  X muss 3mal expandiert werden
T: (A ν B)  (A ν ¬B)  X Mit Syntactic Branching: T: (A ν B) T: (A ν ¬B) T: X T: B T: A T: A T: ¬B T: A T: ¬B X F: B F: B  X muss 3mal expandiert werden

44 Semantic Branching  X muss nur 1mal expandiert werden!
T: (A ν B)  (A ν ¬B)  X Mit Semantic Branching: T: (A ν B) T: (A ν ¬B) T: X F: A T: A T: B T: A F: A X T: ¬B T: A T: ¬A T: ¬B F: B  X muss nur 1mal expandiert werden!

45 Simplification

46 Simplification Motivation: Versucht, Verzweigungen vor ihrer Expansion zu vereinfachen

47 Simplification Motivation: Versucht, Verzweigungen vor ihrer Expansion zu vereinfachen Vorgehen: suche nach Einträgen im aktuellen Zweig, deren Ausdrücke durch Regelanwendungen zu Verzweigungen führen können;

48 Simplification Motivation: Versucht, Verzweigungen vor ihrer Expansion zu vereinfachen Vorgehen: suche nach Einträgen im aktuellen Zweig, deren Ausdrücke durch Regelanwendungen zu Verzweigungen führen können; durchsuche nun den Zweig nach allen Teilausdrücken einer solchen Verzweigung;

49 Simplification Motivation: Versucht, Verzweigungen vor ihrer Expansion zu vereinfachen Vorgehen: suche nach Einträgen im aktuellen Zweig, deren Ausdrücke durch Regelanwendungen zu Verzweigungen führen können; durchsuche nun den Zweig nach allen Teilausdrücken einer solchen Verzweigung; falls ein Teilausdruck gefunden wurde und sich nur durch sein Label von dem Teilausdruck der Verzweigung unterscheidet, wird er aus dieser gestrichen

50 Simplification Vorteil: Durch streichen dieser Teilformeln können Verzweigungen vereinfacht oder sogar vermieden werden

51 Simplification Vorteil: Durch streichen dieser Teilformeln können Verzweigungen vereinfacht oder sogar vermieden werden Besonderheit: Optimierung muss nicht nur auf die zu bearbeitende Verzweigung sondern auch auf alle anderen Einträge im aktuellen Zweig zugreifen ähnliche Problematik wie bei All-Quantor-Operatoren!

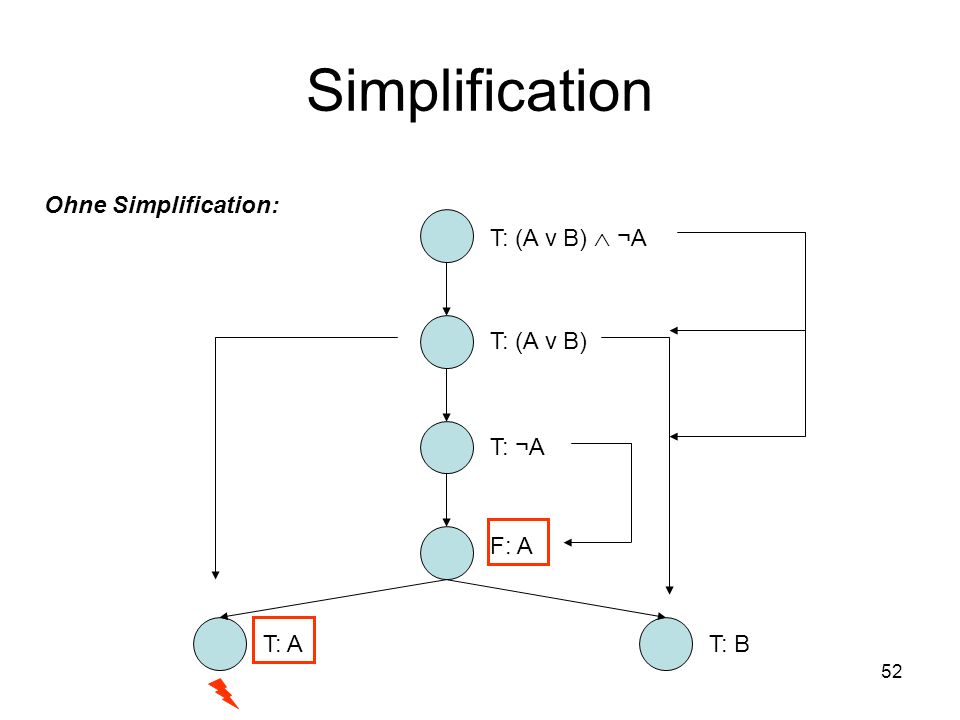

52 Simplification Ohne Simplification: T: (A ν B)  ¬A T: (A ν B) T: ¬A
F: A T: A T: B

53 Simplification Mit Simplification: T: (A ν B)  ¬A T: (A ν B) T: ¬A
F: A T: B

54 Normalisierung und Unique Expressions

55 Normalisierung und Unique Expressions
Motivation: Minimiert den Vergleichsaufwand zwischen Ausdrücken der Sprache

56 Normalisierung und Unique Expressions
Motivation: Minimiert den Vergleichsaufwand zwischen Ausdrücken der Sprache Vorgehen: Normalisierung bringt alle Ausdrücke durch eine Menge von Umformungsregeln in eine Normalform,

57 Normalisierung und Unique Expressions
Motivation: Minimiert den Vergleichsaufwand zwischen Ausdrücken der Sprache Vorgehen: Normalisierung bringt alle Ausdrücke durch eine Menge von Umformungsregeln in eine Normalform, Unique Expressions speichert von jeder solchen Formel in Normalform nur eine Instanz;

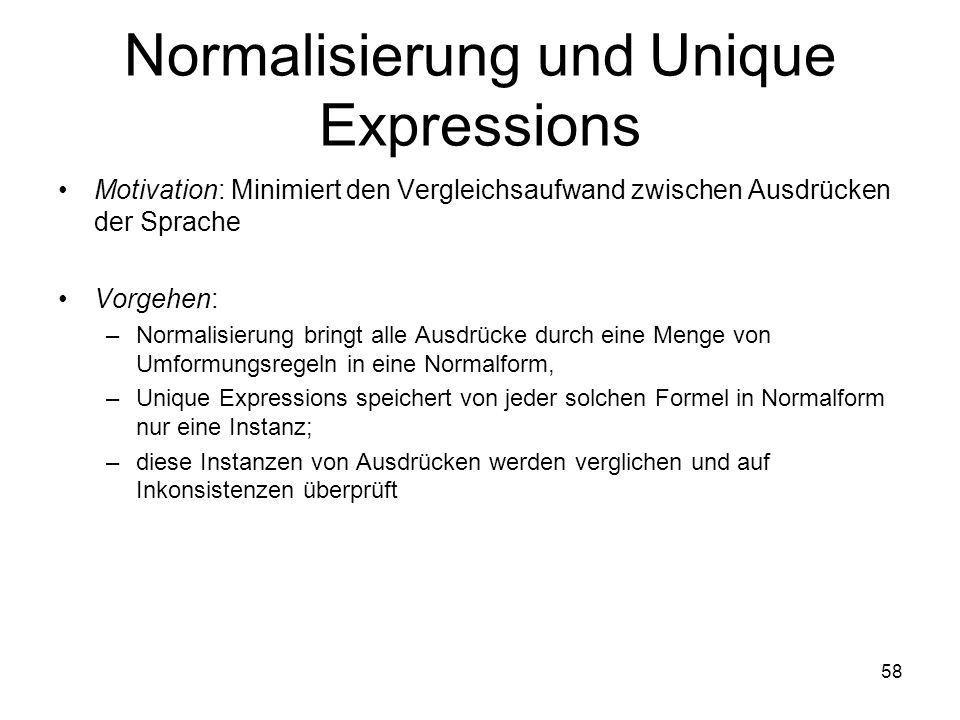

58 Normalisierung und Unique Expressions
Motivation: Minimiert den Vergleichsaufwand zwischen Ausdrücken der Sprache Vorgehen: Normalisierung bringt alle Ausdrücke durch eine Menge von Umformungsregeln in eine Normalform, Unique Expressions speichert von jeder solchen Formel in Normalform nur eine Instanz; diese Instanzen von Ausdrücken werden verglichen und auf Inkonsistenzen überprüft

59 Normalisierung und Unique Expressions
Motivation: Minimiert den Vergleichsaufwand zwischen Ausdrücken der Sprache Vorgehen: Normalisierung bringt alle Ausdrücke durch eine Menge von Umformungsregeln in eine Normalform, Unique Expressions speichert von jeder solchen Formel in Normalform nur eine Instanz; diese Instanzen von Ausdrücken werden verglichen und auf Inkonsistenzen überprüft Vorteil: Redundanzen werden vermieden und Inkonsistenzen schnell erkannt

60 Normalisierung und Unique Expressions
Regeln zur lexikalischen Vereinfachung: Regeln zur Normalisierung: 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11.

61 Normalisierung und Unique Expressions
Vor Normalisierung: a  b  c  d  (f  ¬({(a  ¬BOTTOM)})) Nach Normalisierung: (¬ TOP) Vorher: (and a b c d (and f (not (and (and a (not BOTTOM)))))) Nachher: (not TOP)

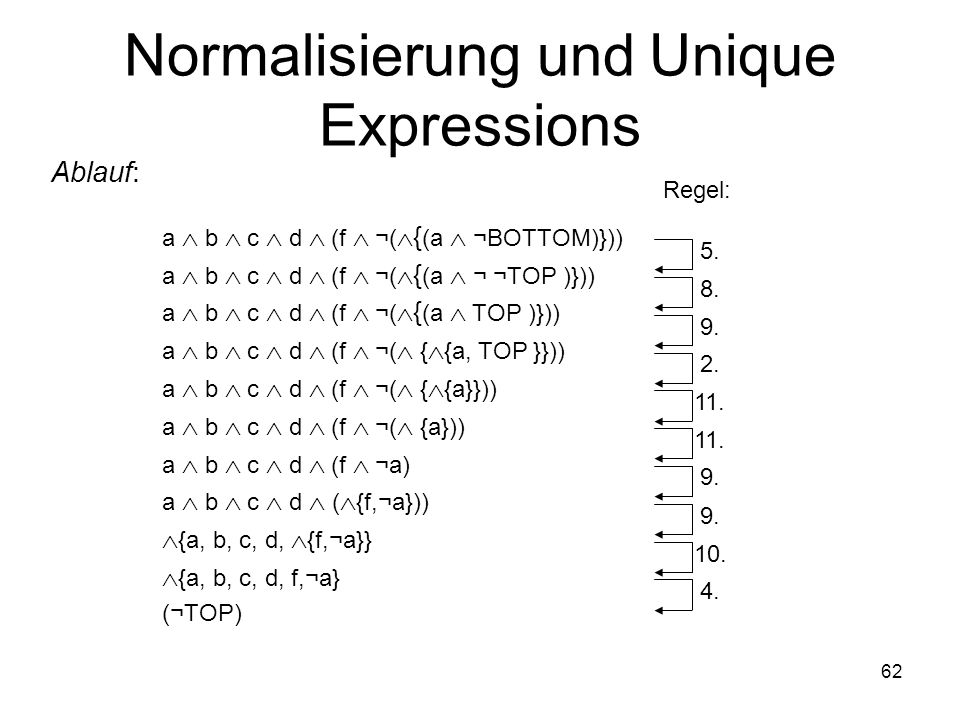

62 Normalisierung und Unique Expressions
Ablauf: Regel: a  b  c  d  (f  ¬({(a  ¬BOTTOM)})) a  b  c  d  (f  ¬({(a  ¬ ¬TOP )})) 5. a  b  c  d  (f  ¬({(a  TOP )})) 8. a  b  c  d  (f  ¬( {{a, TOP }})) 9. a  b  c  d  (f  ¬( {{a}})) 2. a  b  c  d  (f  ¬( {a})) 11. a  b  c  d  (f  ¬a) 11. Vorher: (and a b c d (and f (not (and (and a (not BOTTOM)))))) Nachher: (not TOP) a  b  c  d  ({f,¬a})) 9. {a, b, c, d, {f,¬a}} 9. {a, b, c, d, f,¬a} 10. (¬TOP) 4.

63 Dependency Directed Backtracking
Reasoning-Services: Tableau-Beweiser für Beschreibungslogiken Niels Beuck

64 Das Problem Verzweigende Expansionen erzeugen exponentiell viele Zweige Welche Einträge zum Konflikt führen weiß man erst, wenn man sie expandiert hat Trägt eine Verzweigung nicht zum Konflikt bei, muss in jedem ihrer Zweige der selbe Konflikt neu gefunden werden (and (or..) (or..) ..)

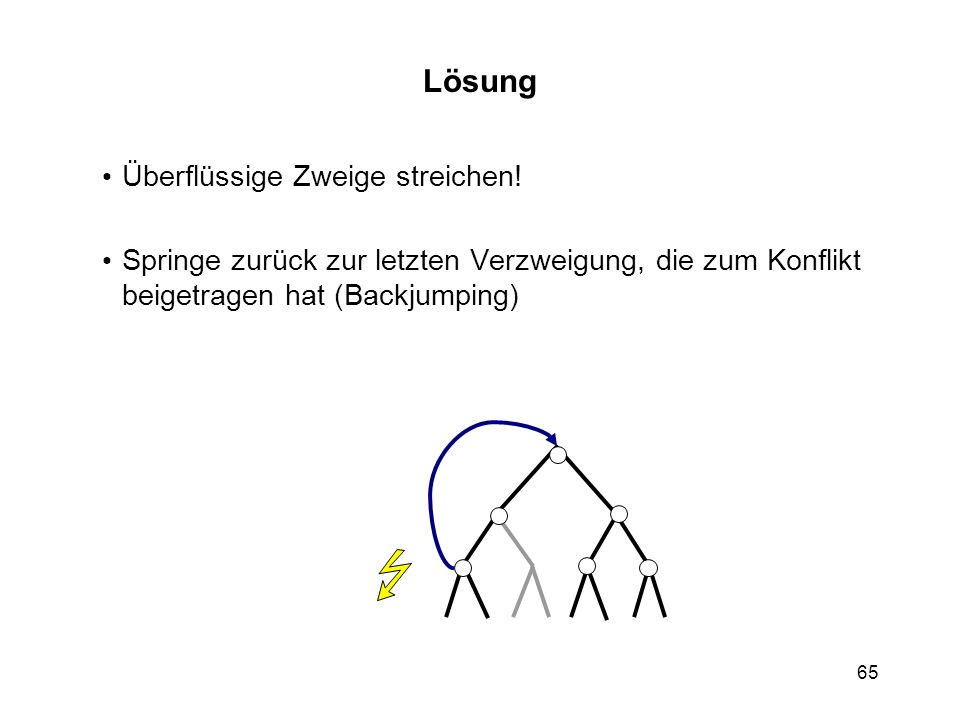

65 Lösung Überflüssige Zweige streichen!
Springe zurück zur letzten Verzweigung, die zum Konflikt beigetragen hat (Backjumping)

66 Ergänzungen im Tableau
Zweige erweitern um Verzweigungspunkte Jeder Zweig kennt die Verzweigung, an der er entstanden ist Verzweigungspunkte haben eine Ordnungsrelation Einträge erweitern um Dependency-Sets Jeder Eintrag erbt seine Abhängigkeiten von dem Eintrag (bzw. den Einträgen) aus dem er entstanden ist. Geht ein Eintrag aus einer verzweigenden Expansion hervor, erhält er zusätzlich eine Abhängigkeit vom neuen Verzweigungspunkt. I II III III T- (or C D) (a) [0,II] T- C (a) [0,II,III] T- D (a) [0,II,III]

67 Verzweigungspunkte der Zweige sind monoton fallend
Backjumping Konflikt gefunden: Abhängigkeit des Konflikts ist die Vereinigung der Abhängigkeiten aller beteiligten Einträge Zweige, deren Verzweigungspunkt nicht in dieser Menge ist, werden übersprungen. T C(a) [0,I] F C(a) [0, II] I II beachte: Verzweigungspunkte der Zweige sind monoton fallend [0,I, II] III

68 Abhängigkeiten einer Verzweigung
Weitere Abhängigkeiten eines Konflikts werden unter dem aktuellen Verzweigungspunkt vermerkt. Wird hierher zurückgesprungen, wird diese Menge mit der aktuellen vereinigt. Wird er übersprungen, wird sie verworfen I [0,I, II] II [0, II] III

69 Testumgebung und erste Ergebnisse
Reasoning-Services: Tableau-Beweiser für Beschreibungslogiken Roland Illig

70 Testumgebung und erste Ergebnisse
Ziele Testen, ob die Optimierungen was gebracht haben, und wenn ja, wie viel Vergleich der einzelnen Optimierungen Wiederholbarkeit der Tests Zuverlässige Messungen

71 Globale Optionen, um die Optimierungen zu steuern
Umsetzung Globale Optionen, um die Optimierungen zu steuern dlexpression.normalising dlexpansionrulebool.semanticbranching dlexpansionrulebool.simplification prover.use_ddb prover.verbose Meßpunkte, um die Ausführung zu kontrollieren DLExpression.subExpressions tableau.expand tableau.constants Einfache Zeitmessung

72 Erste Ergebnisse TODO
