VICO 520 M - Multi Chip & 3D Mikromontageanlage

Präsentation zum Thema: "VICO 520 M - Multi Chip & 3D Mikromontageanlage"—  Präsentation transkript:

1 VICO 520 M - Multi Chip & 3D Mikromontageanlage
© HÄCKER Automation GmbH | Inselsbergstr. 17 | Schwarzhausen | Germany Tel: +49 (0)36259/300 0 | Fax: +49 (0)36259/300 29

2 Bestücken und Dosieren komplexer Mikrosysteme
Die Bonder, Dispenser & AOI auf einer Plattform Positioniergenauigkeit ±10 3 sigma 3D Mikromontage über Neigungswinkel > 90° Dosierpunkt ±0,1 6 sigma Volumendosierung und 3D Dosierbahn ±0,01 6 sigma Umrüstzeit < 5 min Maschinenfähigkeit cmk > 2,0 Verfügbarkeit > 97% © HÄCKER Automation GmbH | Inselsbergstr. 17 | Schwarzhausen | Germany Tel: +49 (0)36259/300 0 | Fax: +49 (0)36259/300 29

3 Bestücken und Dosieren komplexer Mikrosysteme
Multi Chip on Board - induktive und kapazitive Mikrosensoren Flip Chip on Glass - optische Längenmeßsysteme Chip on Flex - Wettersensoren 3D Multi Chip on MID - Sonnenstand Sensor Multi Chip & SMD on Ceramic - Mikrowellen Anwendungen MEMS Montage - Optische Mikrosensoren © HÄCKER Automation GmbH | Inselsbergstr. 17 | Schwarzhausen | Germany Tel: +49 (0)36259/300 0 | Fax: +49 (0)36259/300 29

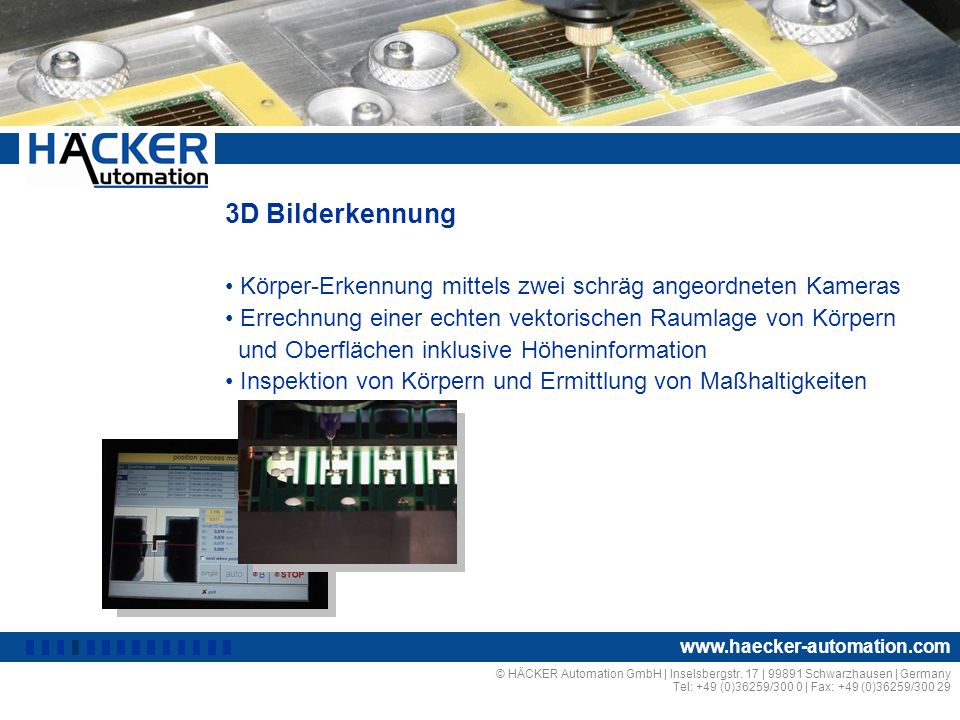

4 3D Bilderkennung Körper-Erkennung mittels zwei schräg angeordneten Kameras Errechnung einer echten vektorischen Raumlage von Körpern und Oberflächen inklusive Höheninformation Inspektion von Körpern und Ermittlung von Maßhaltigkeiten © HÄCKER Automation GmbH | Inselsbergstr. 17 | Schwarzhausen | Germany Tel: +49 (0)36259/300 0 | Fax: +49 (0)36259/300 29

5 Bauteilmagazine Multi-Wafer-System bis 8 inch mit Wechsler und Mapping
Waffle- und Gel-Packs SMD-Magazin (Feeder, Stick und Trays) Magazine für Sonderbauteile © HÄCKER Automation GmbH | Inselsbergstr. 17 | Schwarzhausen | Germany Tel: +49 (0)36259/300 0 | Fax: +49 (0)36259/300 29

6 Kraftentkoppelte Werkzeugaufnahmen
Werkzeugaufnahme für Standard-Tools Bestückkräfte bis unter 0,5 N Sensibles Handling aller Bauteile © HÄCKER Automation GmbH | Inselsbergstr. 17 | Schwarzhausen | Germany Tel: +49 (0)36259/300 0 | Fax: +49 (0)36259/300 29

7 Direktdosierung, Stamping und Fluxen
Kombinierte Station für Kleberstempel, Direkt Dosierung und Benetzung Direkt Dosierung: Zuverlässiger sehr präziser Kleberauftrag im Bestückungsprozess Einstellbare Materialhöhe 5 bis 500 µm Drehzahlgeregelter einstellbarer Vorschub Sparsamer Materialverbrauch Pflegeleicht und wartungsarm © HÄCKER Automation GmbH | Inselsbergstr. 17 | Schwarzhausen | Germany Tel: +49 (0)36259/300 0 | Fax: +49 (0)36259/300 29

8 Volumengeregelter Dosierkopf LGD 30
Präzisionsdosierer mit integrierter Volumenregelung Dosierauflösung < 10 pl Genauigkeit: 0,01 6s; Cmk > 2,0 Vollautomatischer Ausgleich von Dosierschwankungen und Viskositätsänderungen Integrierte Füllstandskontrolle Verarbeitung direkt aus Einwegkartuschen und Einwegnadeln ohne Reinigungsaufwand © HÄCKER Automation GmbH | Inselsbergstr. 17 | Schwarzhausen | Germany Tel: +49 (0)36259/300 0 | Fax: +49 (0)36259/300 29

9 Substrataufnahmen Universal-Substrataufnahme
Conveyor nach SMEMA-Standard oder kundenspezifisch Substratheizung Substratklemmung Kundenspezifische Aufnahmen © HÄCKER Automation GmbH | Inselsbergstr. 17 | Schwarzhausen | Germany Tel: +49 (0)36259/300 0 | Fax: +49 (0)36259/300 29

10 3D Substrataufnahmen Vorrichtung mit zwei zusätzlichen Rotationsachsen A und B Bearbeitungsbereich über 90° Schwenkung 6-Achs-Bahntauglichkeit © HÄCKER Automation GmbH | Inselsbergstr. 17 | Schwarzhausen | Germany Tel: +49 (0)36259/300 0 | Fax: +49 (0)36259/300 29

11 Prozessbeobachtung über Monitor
Kamera mit Zoomobjektiv wird direkt am Bestückkopf mitgeführt Permanente Anzeige des Werkzeuges im Prozess Gute Verfolgbarkeit von außen über Monitor © HÄCKER Automation GmbH | Inselsbergstr. 17 | Schwarzhausen | Germany Tel: +49 (0)36259/300 0 | Fax: +49 (0)36259/300 29

12 Prozessüberwachung durch integrierte optische Inspektion
3D Bilderkennung zur Inspektion der Bestückergebnisse Prozessunterbrechung mit Störmeldung programmierbar Protokollierung der Inspektionsergebnisse in Chargendateien © HÄCKER Automation GmbH | Inselsbergstr. 17 | Schwarzhausen | Germany Tel: +49 (0)36259/300 0 | Fax: +49 (0)36259/300 29

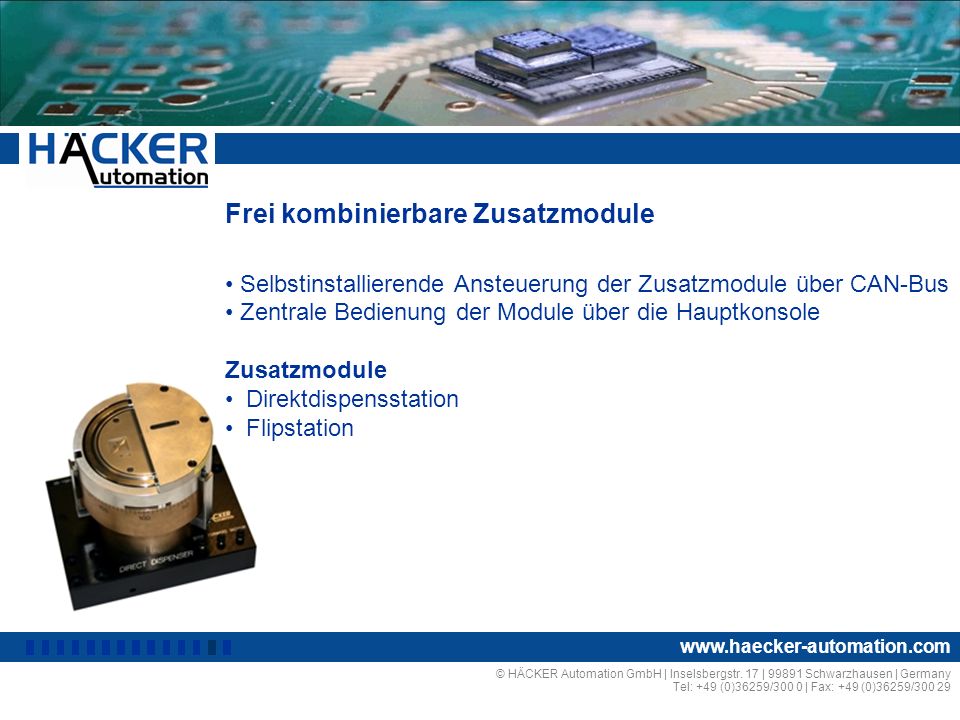

13 Frei kombinierbare Zusatzmodule
Selbstinstallierende Ansteuerung der Zusatzmodule über CAN-Bus Zentrale Bedienung der Module über die Hauptkonsole Zusatzmodule Direktdispensstation Flipstation © HÄCKER Automation GmbH | Inselsbergstr. 17 | Schwarzhausen | Germany Tel: +49 (0)36259/300 0 | Fax: +49 (0)36259/300 29

14 Integration in Fertigungsstraßen
Einbindung der Anlagen in Fertigungsstraßen Anbindung an Leitsysteme Transportsystem nach Standard SMEMA / Siemens Kundenspezifische Anpassungen © HÄCKER Automation GmbH | Inselsbergstr. 17 | Schwarzhausen | Germany Tel: +49 (0)36259/300 0 | Fax: +49 (0)36259/300 29
