1 Verstärker Ausgewählte Themen des analogen Schaltungsentwurfs
„Common Source“ Kaskade CS mit Sourcefolger Kaskode V τ Ausgewählte Themen des analogen Schaltungsentwurfs

2 Widerstand als Last >Vth >Vth <Vth
+ + >Vth >Vth - - + <Vth - A B C A – Transistor sperrt Vout B – Transistor im Sättigung B – Transistor im linearen Bereich A B C Vin Ausgewählte Themen des analogen Schaltungsentwurfs

3 Widerstand als Last Ausgewählte Themen des analogen Schaltungsentwurfs
Vgs3 Ids Vgs2 Vgs1 Vdssat Vds Vgs<Vt Ausgewählte Themen des analogen Schaltungsentwurfs

4 Stromquelle als Last Vout V TL Vin I Ausgewählte Themen des analogen Schaltungsentwurfs

5 Widerstand als Last Ausgewählte Themen des analogen Schaltungsentwurfs
Vout V V TL R Vin I I Stromquelle als Last Widerstand als Last Ausgewählte Themen des analogen Schaltungsentwurfs

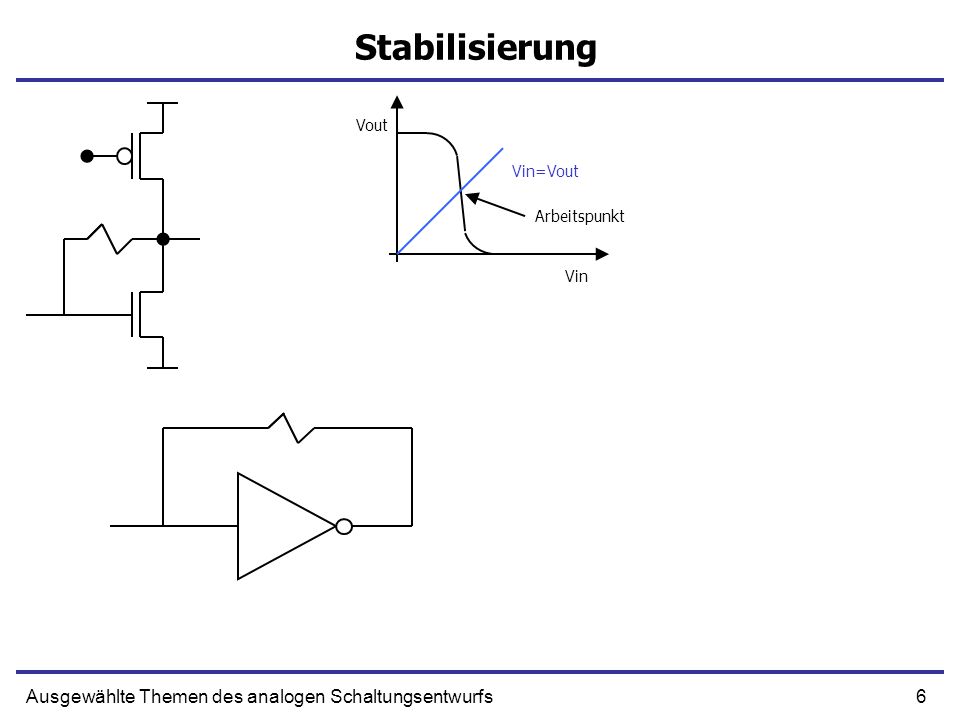

6 Stabilisierung Ausgewählte Themen des analogen Schaltungsentwurfs Vout
Vin=Vout Arbeitspunkt Vin Ausgewählte Themen des analogen Schaltungsentwurfs

7 Diode als Last Ausgewählte Themen des analogen Schaltungsentwurfs
Vout=vdd Vout Vin A: Diode als NMOS B: Diode als PMOS Ausgewählte Themen des analogen Schaltungsentwurfs

8 Stromspiegel Ausgewählte Themen des analogen Schaltungsentwurfs IREF
Biasspannung wird mit dem Spannungsteiler erzeugt. Der Biasstrom ist abhängig von Temperatur und Schwellespannung. Stromspiegel Der Biasstrom ist gut definiert Ausgewählte Themen des analogen Schaltungsentwurfs

9 Stromspiegel - Parameter
Ausgewählte Themen des analogen Schaltungsentwurfs

10 Linearer Spannung-Strom Wandler
Versuchen wir die Kennlinie mithilfe einer Rückkopplung zu linearisieren Ausgewählte Themen des analogen Schaltungsentwurfs

11 Linearer Spannung-Strom Wandler
Schleifenverstärkung bei kurzgeschlossenen Knoten Leerlaufverstärkung 1 Aol1 Schleifenverstärkung T Schleifenverstärkung bei offenen Knoten Leerlaufverstärkung 2 Aol2 Widerstand ohne Verstärkung Ausgewählte Themen des analogen Schaltungsentwurfs

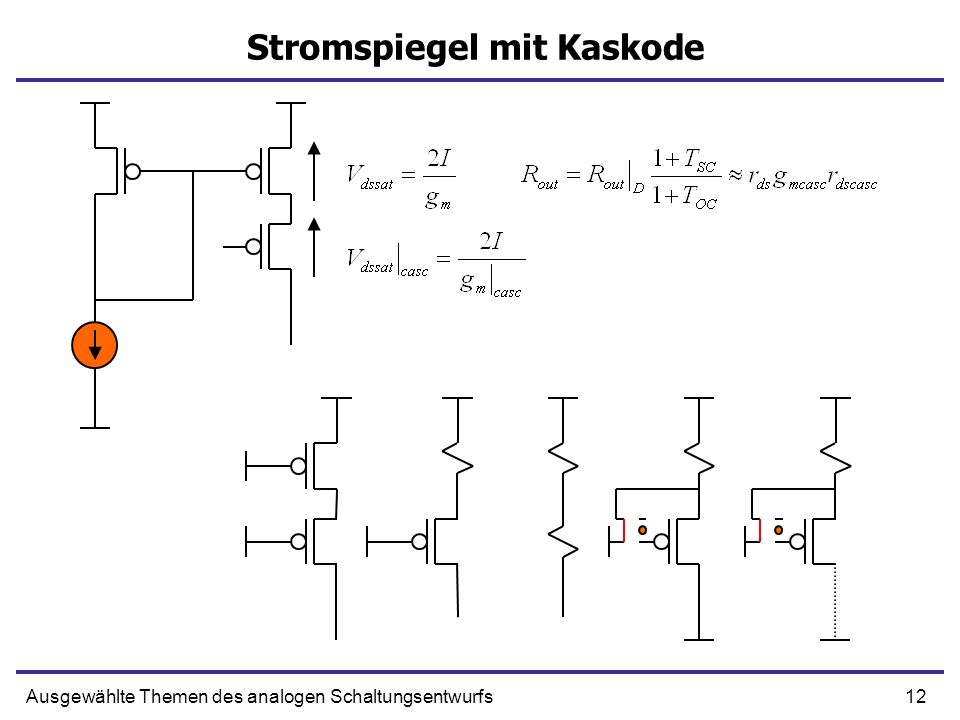

12 Stromspiegel mit Kaskode
Ausgewählte Themen des analogen Schaltungsentwurfs

13 Stromspiegel mit Kaskode
Ohne Kaskode Mit Kaskode Ausgewählte Themen des analogen Schaltungsentwurfs

14 Stromspiegel mit Kaskode (Stromstipegel als Verstärker)
DC Ströme sind nicht gleich DC Ströme sind gleich Ausgewählte Themen des analogen Schaltungsentwurfs

15 Stromspiegel AC Parameter
+ M UIN rds - gm UIN Ausgewählte Themen des analogen Schaltungsentwurfs
