Planung einer Zähleranlage

Präsentation zum Thema: "Planung einer Zähleranlage"—  Präsentation transkript:

1 Planung einer Zähleranlage
Erstellt von: David Hellwig, Kevin Stils, David Piechotta, Kevin Plate, Dustin Kloweit, Robert Wieczorek

2 Inhaltsverzeichnis Allgemeine Informationen
( HAK, Potentialausgleich etc…) Projekt spezifische Informationen (Haupverteilung, Leitungsauswahl etc… )

3 Allgemeine Informationen
Hausanschlusskasten ( HAK ) Hausanschlussraum ( HAR ) VDE-Vorschriften Potentialausgleich Fundamenterder

4 Projekt Informationen
Leitungsdimensionierung Hauptverteilung Materialliste

5 Hausanschlusskasten ( HAK)
Zuleitung Hauptverteilung Der HAK muss an leicht zugänglichen Orten angebracht werden Es muss schneller Zugang gegeben sein ( z.B. für die Feuerwehr ) NH – Sicherungen 125A Muss der DIN 18012 entsprechen Zugentlastung Ab Drei-Familienhäusern benötigt der HAK einen extra Raum ( HAR ) Zuleitung HAK

6 Hausanschlussraum ( HAR )
Im Hausanschlussraum sind alle zur Versorgung gehörenden Einrichtungen übersichtlich nach Vorgaben installiert Forderungen für die Einrichtung von Hausanschlussräumen: Lage möglichst an der Gebäudeaußenwand Trocken, begehbar, belüftbar Gute Zugänglichkeit, aber nicht als Durchgang zu anderen Räumen Kennzeichnung mit Schild „Hausanschlussraum“ Verschließbare Türe Beleuchtung + Steckdose

7 VDE-Vorschriften DIN 18012 DIN 18015 DIN 18013 DIN 43870
DIN ( neu 2007 ) DIN

8 DIN 18012 Erlaubt In Kellerräumen In Räumen mit Spritzwasser nur mit Schutzart IP-54 In Heizöl-Lagerräumen nur bis Liter In Räumen mit Heizungsanlagen nur bis 50 kW Verboten In Räumen mit Strahlwasser In Heizöl-Lagerräumen über Liter In Räumen mit Heizungsanlagen über 50 kW Räume mit einer Umgebungstemperatur von über 30°C In feuergefährdeten bereichen In explosionsgefährdeten bereichen Die DIN gibt an, wo und wie der HAK montiert werden darf.

9 DIN 18013 Die DIN 18013 schreibt vor, dass…
Zählernischen so angeordnet sein müssen, dass ihre Oberkante ca mm mm über der Oberfläche des fertigen Fußbodens liegt. sichergestellt sein muss, dass ein einwandfreies Einführen der Leitungen nicht durch statisch tragende Bauteile, z. B. Stürze, verhindert wird. die Breite des Rettungsweges mindestens 1,2 m betragen soll. Dies gilt auch, wenn wegen zu geringer Tiefe die Zählerplatzumhüllung in den Treppenraum oder einen Rettungsweg ragt.

10 DIN 18014 Die DIN 18014 schreibt vor, dass…
Fundamente neu zu errichtender Gebäude mit WUBeton (wasserundurchlässiger Beton) errichtet werden. Fundamente neu zu errichtender Gebäude mit Bitumenbahnen (Schwarze Wanne) abgedichtet werden. Fundamente neu zu errichtender Gebäude mit Perimeterdämmung wärmeisoliert werden.

11 DIN 18015 Die DIN gibt den maximalen Spannungsfall (∆u) an, der auftreten darf. z.B. : vom Zählerplatz bis zum letzten Betriebsmittel darf der Spannungsfall maximal 3 % betragen.

12 DIN 0100-610 Die DIN 0100-610 schreibt… das Erproben, das Besichtigen,
- Funktion der Schutzeinrichtungen - Rechtsdrehfeld der Drehstorm Steckdosen - Funktion der elektrischen Anlage das Besichtigen, - Auswahl der Betriebsmittel - Betriebsmittel unbeschädigt - Spannungsunterlagen das Messen, - Schutz- und Potentialausgleichsteile - Schleifenwiderstand / Isolationswiderstand - Erdungswiderstand / Netzinnenwiderstand und das anfertigen eines Prüfprotokolls vor.

13 DIN 43870 Die DIN 43870 beschreibt die Einbauvorschriften von
Zählerschränken. Zählerschrank in besonderen Fällen mit Schutzart IP54 In Ein-Kunden-Anlangen wird empfohlen : Tarifsteuergerät In Mehr-Kunden-Anlagen wird empfohlen : Tarifsteuergerät mit Leistungsschutz z.B. 10A / 25kA

14 Potentialausgleich Unter einem Potentialausgleich versteht man alle Maßnahmen zum Beseitigen elektrischer Potentialunterschiede Folgende elektrisch leitende Anlagenteile müssen an den Potentialausgleich gelegt werden : Hauptschutzleiter (vom HAK) Haupterdungsleiter (Anschluss zum Fundamenterder) Hauptwasserrohr (hinter dem Wasserzähler) Hauptgasrohr (hinter der Hauptabsprerreinrichtung) Fernmeldeanlage Und andere metallene Rohrsysteme (Heizungsrohre, Abwasserrohre, Führungsschienen von Aufzügen etc.)

15 Fundamenterder

16 Fundamenterder Besteht aus : Bandstahl ( 30mm x 3.5mm ),
Bandstahl ( 25mm x 4mm ) oder Rundstahl mit dmin 10mm ² blank oder verzinkt Er muss als „geschlossener Ring“ gelegt werden Ringerder nicht in die Erde legen weil er sonst wegrostet, sondern auf Stützen legen oder auf eine Armierung fest schrauben Bei Rüttelbeton dürfen keine Keilverbinder benutzt werden, da diese sich sonst lösen. Anschlussfahne von mind. 1,50 m Länge mit der Hauptpotentialausgleichsschiene verbinden

17 Leitungstyp

18 Leitungsdimensionierung

19 Leitungsdimensionierung
Wohnung Länge Leistung I In Iz q u u% 1 19m 25kVa 36.08A 40A 49A 10mm² 2.35V 0.59% 2 16m 25kVA 1.98V 0.49% 3 22m 2.72V 0.68% 4 5 25m 3.10V 0.77% 6 7 28m 3.46V 0.87% 8 HAK 4m 100kVA 144.32A 160A 195A 70mm² 0.28V 0.07%

20 Aufspleiskasten Hauptzuleitung Zugentlastung

21 Zählereinzelplatz Hauptleitungs- abzweigklemme FI/LS B 16A 0,03mA
Zählersteckklemme KJ30S Sammelschienenklemme SLS: Selektiver Leitungsschutz Schalter Sammelschienen

22 Allgemeinplatz Dreistockklemme N-Trennklemme N - Kupferschiene
PE-Trennklemme Endkappen Netzgleichrichter LOGO Power 3 - Phasenschiene SIEDLE Bus Klingel BNG 650-0 SIEMENS LOGO 14/24 RC Koaxial Leitungen Hutschiene Multischalter Multrix MS 58 NG

23 Hauptverteilung

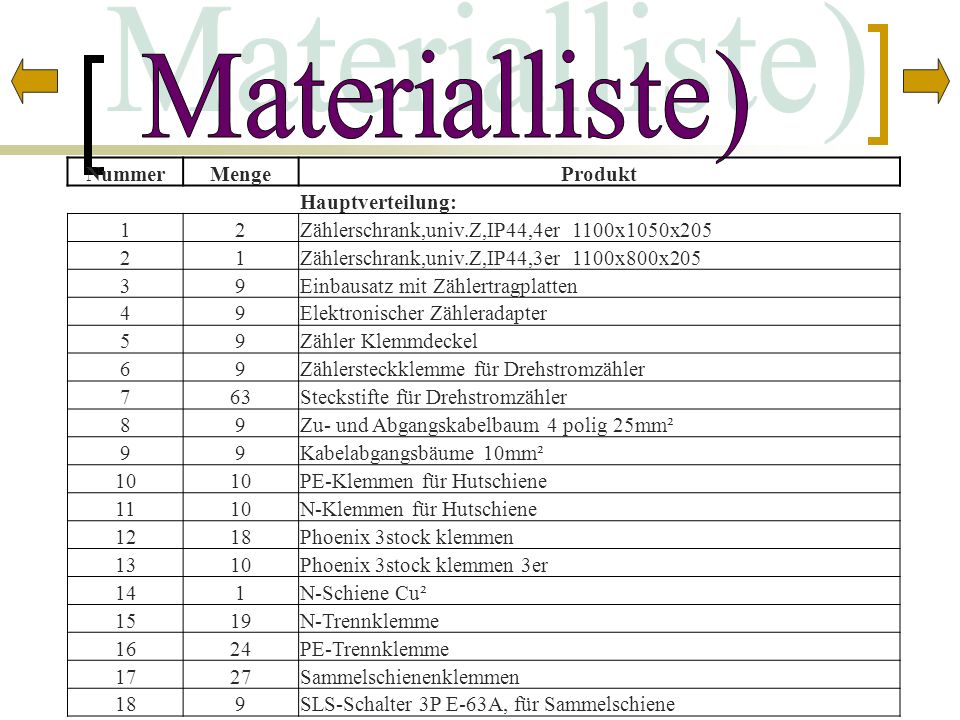

24 Materialliste) Nummer Menge Produkt Hauptverteilung: 1 2
Zählerschrank,univ.Z,IP44,4er 1100x1050x205 Zählerschrank,univ.Z,IP44,3er 1100x800x205 3 9 Einbausatz mit Zählertragplatten 4 Elektronischer Zähleradapter 5 Zähler Klemmdeckel 6 Zählersteckklemme für Drehstromzähler 7 63 Steckstifte für Drehstromzähler 8 Zu- und Abgangskabelbaum 4 polig 25mm² Kabelabgangsbäume 10mm² 10 PE-Klemmen für Hutschiene 11 N-Klemmen für Hutschiene 12 18 Phoenix 3stock klemmen 13 Phoenix 3stock klemmen 3er 14 N-Schiene Cu² 15 19 N-Trennklemme 16 24 PE-Trennklemme 17 27 Sammelschienenklemmen SLS-Schalter 3P E-63A, für Sammelschiene

25 Materialliste) 19 4m Sammelschiene Cu² 2050,0 x 12 x 5 4 polig 20 3
Sammelschienenverbinder 4 polig 21 3,5m Kabelrangierkanal IP44/54 22 9 Hauptleitungsabzweigklemmen 5 polig 23 16 FI-LS 1P+N 6kA B-16A 30mA 24 NH Sicherungen 160A 25 LS-Automat B32 26 LS-Automat B10 27 2 LS-Automat B16 28 1 Kabelanschlusskasten seitlich 70mm² 29 HAK IP54 mit NH Sicherungseinsatz 30 ÜberspannungschutzTN-C-System Bestückungspaket 31 Eltako Treppenlichtzeitschalter TLZ12-230V 32 Siemens Netzgleichrichter 33 Siemens LOGO 34 Siedle Klingeltrafo 35 Multischalter(Antennenanlage):MULTRIX MS 58 NG 36 3-Phasenschiene 37 3-Phasenschiene endkappe 38 Aderendhülsen 10mm² 39 Aderendhülsen 1,5mm²

26 Materialliste) Leitungen: Fundamenterder: 40 4m NYM-J 4x70mm² 41 125m
42 50m H-07VK Schwarz (Außenleiter) 43 10m H-07VK Blau (N) 44 H-07VK Grün/Gelb (PE) Fundamenterder: 45 70 m Bandstahl 25 * 4 mm² 46 60 Stützen 47 4 Blitzanschlußfahnen (Rundstahl) 48 Verbinder für Rundstahl (Anschlußfahnen) 49 2 Keilverbinder 50 1 Potentialausgleichsschiene
