1 Leistungsbauelemente Diac / Triac
REFERAT VON PARIS GASTON LIBERTI

2 Gliederung Leistungsbauelemente Diac Triac Schaltungsbeispiel

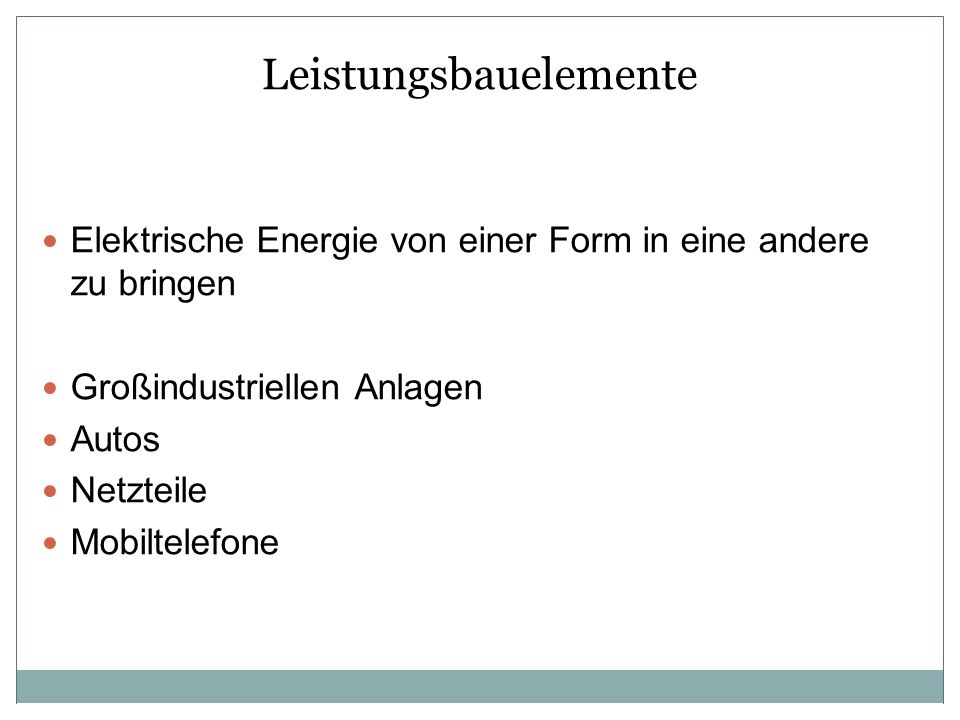

3 Leistungsbauelemente
Elektrische Energie von einer Form in eine andere zu bringen Großindustriellen Anlagen Autos Netzteile Mobiltelefone

4 Diac Diac - Diode alternating current switch
Zweirichtungsdiode mit Schaltereigenschaften Schaltet bei Durchbruchspannung Zündspannung ca V (bis zu 200V)

5 Wie sieht die Kennlinie aus?

6 Physikalischer Aufbau Diac
PNP Manchmal wird auch NPN verwendet

7 Verwendungszweck Kontaktlosere Schalter für kleine Ströme
Triac-Ansteuerung

8 Triac Triac - Triode Alternating Current Switch
„Steuerbare Diode“ mit Schaltereigenschaften Durch Stromimpuls am Gate G schaltet der Triac Positiver oder negativer Stromimpuls möglich Triac bleibt bis zum Unterschreiten der Haltespannung leitend

9 Wie sieht die Kennlinie aus?

10 Physikalischer Aufbau Triac
Antiparallelschaltung von zwei Thyristoren

11 Verwendungszweck Lichtsteuerungen aller Art
Motorsteuerung, Drehzahlsteuerung fast leistungslose Steuerung von Wechselstromleistung möglich Steuerung von Elektrowärmegeräte Dimmer

12 Veranschaulichung am Dimmer

13 Quellen www.elektronik-kompendium.de www.wikipedia.de
Dr. M. Krumm

14 Danke für eure Aufmerksammkeit!
