1 Dr. Dirk Bornhöft und Dr. Gudrun Schultz MLUR
Naturpilot Schleswig-Holstein Präsentation von Naturhighlights im interaktiven, virtuellen Ballonflug Friedhelm Hosenfeld, Dr. Andreas Rinker, Dr. Ernst-Walter Reiche DigSyLand Institut für Digitale Systemanalyse & Landschaftsdiagnose Dr. Dirk Bornhöft und Dr. Gudrun Schultz MLUR Ministerium für Landwirtschaft, Umwelt und ländliche Räume des Landes Schleswig-Holstein

2 Überblick Einführung in den „Naturpilot Schleswig-Holstein“
Voraussetzungen und Anforderungen. Online-Demonstration Bedienungs- und Funktionsüberblick. Standard-Modus: Naturhighlights, Touren, Regionen, Suche. Freies Fliegen: Karten und Luftbilder. Implementierung Aufbau: Systeme, Bildschirm-Aufbau, Kachel-Raster, Datenverwaltung. Ablauf: Naturhighlights, Touren, Freies Fliegen. Zusammenfassung und Ausblick

3 Einführung Umwelt- und Agrarinformationen im Web „Neuer“ Zugang Ideen
InfoNet-Umwelt, Digitales Umwelt- und Agrarberichtssystem, Umweltatlas. „Neuer“ Zugang Schwerpunkt auf Edutainment und Tourismus: Zielgruppen breiter definiert: Schulen, Touristen, Gelegenheitsnutzende. Interesse an Natur und Landschaft durch Naturattraktionen und deren Präsentation wecken. Verbindung von Interaktivität, visuellen Eindrücken und Fakten. Ideen Nutzung von digitalen Orthophotos. Virtueller Ballonflug. Kooperation mit

4 Voraussetzungen und Anforderungen
Bedienung Gefälliges und „unterhaltsames“ Erscheinungsbild, einfach zu bedienende und selbsterklärende Bedienungsoberfläche. Anforderungen auf Nutzerseite keine speziellen Hard- und Software-Anforderungen für die Nutzenden, Unterstützung der gängigsten Web-Browser (wie Internet Explorer und Mozilla Firefox), Nutzbarkeit mit normalen Bildschirm-Auflösungen (ab 1024*768). Anforderungen auf Anbieterseite Einsatz vorhandener Technik, soweit dies möglich ist, Präsentation der digitalen Orthophotos mit hoher Qualität aber trotzdem geringer Dateigröße, die Möglichkeit zur späteren Erweiterbarkeit.

5 Online-Demonstration (1/2)
Bedienungs- und Funktionsüberblick Ballon-Perspektiven: Karten und Lufbilder, Fotos, Text-Erläuterungen, Steuerung des Ballons. Standard-Modus Naturhighlights, Touren, Regionen, Suche.

6 Online-Demonstration (2/2)
Freies Fliegen: Schweben über ganz Schleswig-Holstein. Überall absenkbar auf 5 Höhenstufen: 3 Karten-Ebenen (Basis: ATKIS), 2 Lufbild-Ebenen (Basis: Orthophotos). Zusatz-Funktionen Hilfe, Glossar, 3D-Rundflüge, Gesamt-Übersicht der Ziele, weiterführende Links.

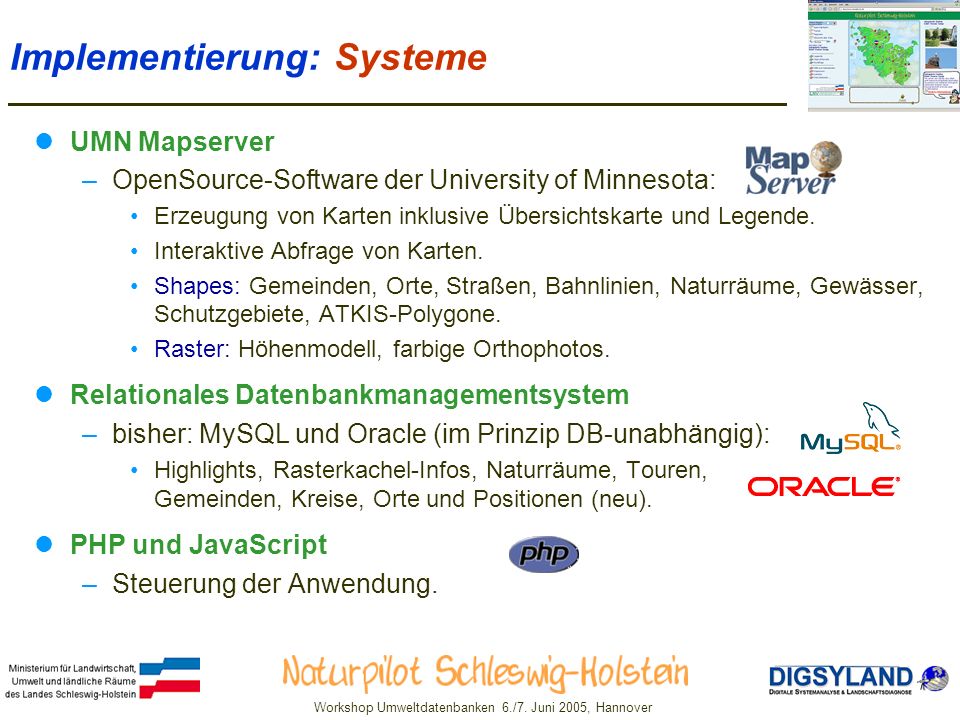

7 Implementierung: Systeme
UMN Mapserver OpenSource-Software der University of Minnesota: Erzeugung von Karten inklusive Übersichtskarte und Legende. Interaktive Abfrage von Karten. Shapes: Gemeinden, Orte, Straßen, Bahnlinien, Naturräume, Gewässer, Schutzgebiete, ATKIS-Polygone. Raster: Höhenmodell, farbige Orthophotos. Relationales Datenbankmanagementsystem bisher: MySQL und Oracle (im Prinzip DB-unabhängig): Highlights, Rasterkachel-Infos, Naturräume, Touren, Gemeinden, Kreise, Orte und Positionen (neu). PHP und JavaScript Steuerung der Anwendung.

8 Implementierung: Aufbau
Frames „Auswahl:“ PopUp-Menüs, Suche, Sonstiges „Dias“: Anzeige der Fotos „Karte“: Ballon-Sicht und -Steuerung, Steuerungs- variablen „Sprechblase“: Text-Erläuterungen, dynamisches Laden von Steuerungs-Daten verdeckte MapServer-Frames Karten Legende Übersichtskarte Regionen-Markierung

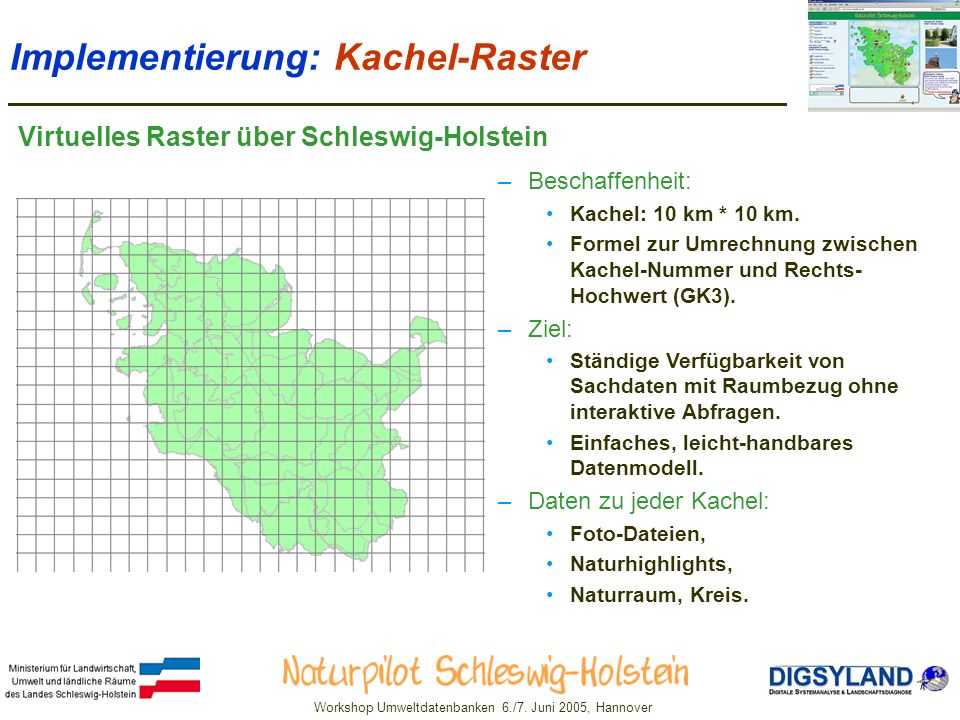

9 Implementierung: Kachel-Raster
Virtuelles Raster über Schleswig-Holstein Beschaffenheit: Kachel: 10 km * 10 km. Formel zur Umrechnung zwischen Kachel-Nummer und Rechts-Hochwert (GK3). Ziel: Ständige Verfügbarkeit von Sachdaten mit Raumbezug ohne interaktive Abfragen. Einfaches, leicht-handbares Datenmodell. Daten zu jeder Kachel: Foto-Dateien, Naturhighlights, Naturraum, Kreis.

10 Implementierung: Datenverwaltung
Naturhighlights (ca. 55): Id, Highlight-Name, Art, Beschreibung, HTML-Datei, Rechts- und Hochwert, Foto1, Foto2, KachelNr (für Korrekturen). Kachel-Infos (ca. 220): KachelNr, Kreis, Naturraum, Hauptnaturraum. Gemeinden (ca. 1200): Gemeinde-Name, GKZ (Gemeindekennziffer), KKZ (Kreiskennziffer), Rechts- und Hochwert („Mittelpunkt“). Kreise (15): Kreis-Name, KKZ, Rechts- und Hochwert („Mittelpunkt“). Ortschaften (ca. 2200): Ort, KKZ, Rechts- und Hochwert („Mittelpunkt“). Touren (ca. 50): Tournummer,Tourname, Tour-Typ, Rechts- und Hochwert (Start), Foto1, Foto2, URL. Weitere: Links, Filme, ...

11 Implementierung: Ablauf (Highlight)
Anklicken eines Highlights Highlight-Infos auslesen aus JavaScript-Array Fotos, Sprechblase, Sinken aktiv schalten Sinken Sinken/Steigen vertauschen Highlight-Karte (Luftbild) anzeigen

12 Implementierung: Ablauf (Tour)
Auswahl einer Tour Sprechblasen-Frame neu laden Tour-Koordinaten, Foto-Infos, Texte auslesen aus Tour-Konfigurationsdatei Tour-Ende: Auftauchen SH-Karte laden Ballon auf Start setzen Tour-Infos auslesen aus JavaScript-Array Tourkarte anzeigen Ballon auf Startpunkt setzen Tour erneut starten? Fotos, Sprechblase, Sinken aktiv schalten weiterer Tourpunkt vorhanden? nein Sinken ... Sinken ja # fahrradtour 3 # f0003.txt # X Y textdatei bilddatei1 bilddatei2 f3_1.txt f3_1a.jpg f3_1b.jpg P:/fahrrad... f3_1.txt f3_1a.jpg f3_1b.jpg P:/fahrrad... f3_2.txt f3_2a.jpg f3_1b.jpg P:/fahrrad... f3_3.txt f3_2a.jpg f3_1b.jpg P:/fahrrad Ballon zum TP navigieren Fotos, Text aktualisieren

13 Implementierung: Ablauf (Freies Fliegen)
Umschalten auf Freies Fliegen Highlights ausblenden andere SH-Karte „Sinken“ oder „Höhenmesser“ Mapserver-Karte anzeigen Höhenstufe in Maßstab umrechnen Mapserver mit Extent starten Foto-Infos, Texte auslesen aus Tour-Konfigurationsdatei

14 Implementierung: Weitere Details
Automatische Ballon-Bewegung JavaScript-Zeitschleife. Tooltips Tooltips per JavaScript über Kachel-Informationen (ausbaubar). Räumliche Integration Ortsdaten werden in GK3 verwaltet. Interne Umrechnung in Bild-Koordinaten und Kacheln, daher Integration anderer Daten und Darstellungen möglich. Tour-Routen ausschließlich in Bild-Koordinaten (prinzipiell umrechenbar). Über Kachel-Raster leicht weitere räumliche Funktionen integrierbar. 3D-Rundflüge Als Filme berechnet aus Luftbildern und Höhenmodell. Redaktion Inhaltliche Erst-Bearbeitung durch Werkverträge und LNV, Kontinuierliche Betreuung durch MLUR, Umweltakademie und LNV.

15 Zusammenfassung & Ausblick
Nutzung bisher: Performanter Seitenabruf (auch mit Modem), Bild-Dateigröße etwa KB. Gut besucht und vielfach verlinkt, einige Rückmeldungen mit Erweiterungs- und Verbesserungsvorschlägen. Bedienung ist noch optimierbar. Ideen für Erweiterungen: Thematische Erweiterungen, Verknüpfungen zu anderen Systemen (Schleswig-Holstein Topographie), abgestimmte Datenverwaltung (Umweltbildungseinrichtungen).

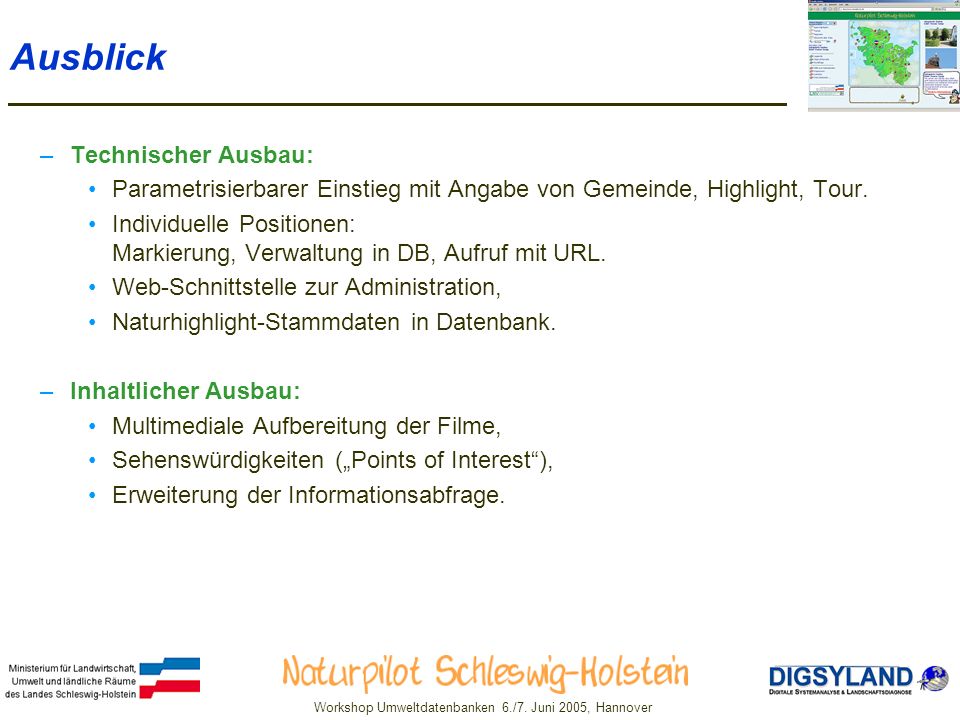

16 Ausblick Technischer Ausbau:
Parametrisierbarer Einstieg mit Angabe von Gemeinde, Highlight, Tour. Individuelle Positionen: Markierung, Verwaltung in DB, Aufruf mit URL. Web-Schnittstelle zur Administration, Naturhighlight-Stammdaten in Datenbank. Inhaltlicher Ausbau: Multimediale Aufbereitung der Filme, Sehenswürdigkeiten („Points of Interest“), Erweiterung der Informationsabfrage.
