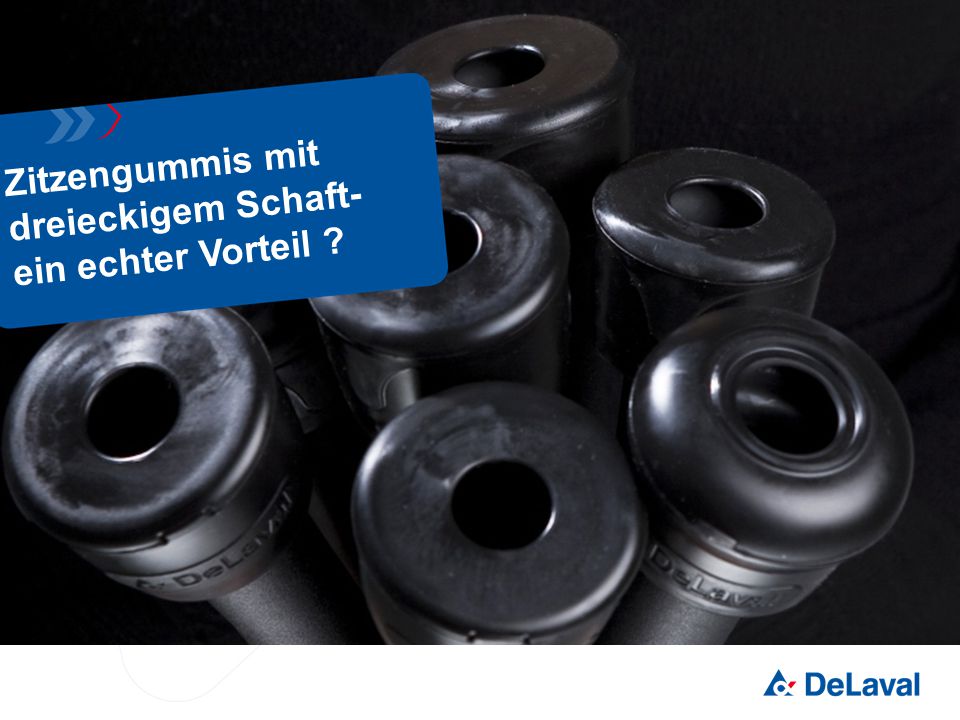

Zitzengummis mit dreieckigem Schaft- ein echter Vorteil ?

Präsentation zum Thema: "Zitzengummis mit dreieckigem Schaft- ein echter Vorteil ?"—  Präsentation transkript:

1 Zitzengummis mit dreieckigem Schaft- ein echter Vorteil ?

2 Hintergrund Eine Melkmaschine ist in komplexes System
aus einer Vielzahl von Komponenten, die genau aufeinander abgestimmt sein müssen, um ein optimales Melkergebnis zu erreichen. Euterschonende Milchgewinnung Das System besteht im Wesentlichen aus Vakuumversorgung Pulsation Melkzeug Becherhülse Zitzengummi und der Zitze

3 Hintergrund Speziell die Bauteile für das Melkzeug müssen aufeinander
abgestimmt sein: der Zitzengummi die Becherhülse das Sammelstück

4 Falsche Kombination von Becherhülse und Zitzengummi
Zitzengummi mit rundem Schaft in runder Becherhülse Zitzengummi mit dreieckigem Schaft in runder Becherhülse Zitzengummi mi deieckigem Schaft unter Vakuum Becherhülse Zitzengummi Zitze Pulsraum Schaft Gründe für schlechtere Melkeigenschaften von Zitzengummis mit dreieckigem Schaft: Die Zitzengummis haben ein größeres Volumen im Pulsraum, also zwischen Becherhülse und Schaftwand Wir gehen davon aus,das sich dadurch die Einfaltdruckdifferenz stark verändert, was einen verlangsamten Wechsel z.B. von der Saugphase in die Massagephase zur Folge hat!

5 Schaftformen und ihre Eigenschaften
Zitzengummis mit einer dreieckigen Schaftform können sich aufgrund der Formgebung unter Vakuum nicht ausreichend zusammenziehen (auch nicht in einer dreieckigen Becherhülse) Daraus folgt: die Zitzenspitze ist auch in der Massagephase einem hohen Vakuum ausgesetzt damit kann es zu einer Überlas- tung der Zitzenspitze kommen, es besteht die Gefahr von Hyper- keratosen Zitzengummi mit dreieckigem Schaft in runder Becherhülse Becherhülse Zitzengummi Pulsraum Innenraum

6 Schaftformen und ihre Eigenschaften
Typisches Bild einer Zitze bei Verwendung von Zitzengummis mit dreieckigem Schaft nach dem Melkvorgang starke Verformung der Zitze reduzierte Blutzirkulation Zitzengummi mit drei-eckigem Schaft unter Vakuum

7 Vergleichsuntersuchungen rund contra dreieckig
Vergleich der Zitzen bei 65 Kühen in einem VMS Melkroboter (Vergleichsmessungen an je zwei Zitzen/Euter) Start Ende Testergebnis: Zitzenbeschaffenheit (Hautschädigung und Hyperkeratosen) konstant bei runder Schaftform Verschlechterung der Zitzenbeschaffenheit bei dreieckiger Schaftform Als Ursache steht wahr-scheinlich eine bessere Massage der Zitzen bei runder Schaftform Source: RUDOVSKY, at 10. WGM-Jahrestagung Pillnitz, September 2009

8 Was sagt die Wissenschaft ?
Zitzengummis mit dreieckigem Schaft Konstant hohes Vakuum an der Zitzenspitze auch in der d-Phase, da der Zitzengummi nicht richtig schließt. (Mein and Reinemann, 2009) Schlechtere Massagekräfte in der d-phase, da sich der Schaft nicht um die Zitze formt. (Mein and Reinemann, 2009) Daraus folgt eine verlängerte Melkzeit und eine mangelnde Massage

9 Falsche Darstellungen in der Werbung
Eine runde Schaftform massiert die Zitze von allen Seiten und gewährleistet eine Abschaltung des Vakuums gegen die Zitzenspitze während der Massagephase. Die Zitze wird in der Massagephase um ca. ein Drittel nach oben geschoben, keinesfalls zusam- mengedrückt ! Wie auf der Illustration richtig darge- stellt, erlauben die “Ecken” einer drei-eckigen Schaftform keine ausreichende Massage der Zitze

10 IM VERGLEICH AUF DER HAMRA FARM, SCHWEDEN: Dreieckig contra Harmony
Mit DeLaval 207g weniger Nachgemelk! Mit DeLaval 104 s schneller melken! Fazit: Das Harmony Zitzengummi resultiert in weniger Nachgemelk und melkt schneller als Zitzengummis mit dreieckigen Schaft. Man kann davon ausgehen, dass runde Zitzengummis besser die Zitze massieren und stimulieren. Der Milchfluß wird so optimiert. Quelle: DeLaval 2004, Versuch MEV , Tumba, Schweden. Unterschiede zwischen Zitzengummis sind in allen Fällen hoch signifikant (p>0,001)

11 IM VERGLEICH AUF DER HAMRA FARM, SCHWEDEN: Dreieckig contra Harmony
Harmony melkt sichtbar schneller! + 14 g/s + 6,8 g/s Fazit: Das Harmony Zitzengummi erbringt höhere Leistung während des Melkens als das Zitzengummi mit dreieckigen Schaft. Mehr Milch pro Zeiteinheit erhöhen Ihre Durchgangsrate im Melkstand. Quelle: DeLaval 2004, Versuch MEV , Tumba, Schweden. Unterschiede zwischen Zitzengummis sind in allen Fällen hoch signifikant (p>0,001)

12 Zitzengummi mit Dreieckschaft und Lufteinlaßdüse – was bringt es?

13 Viele Versprechungen…
Zitzengummis mit Dreieckschaft und Lufteinlaß am Kopf werden als “neue” Lösung angeboten: bessere Melkeigenschaften höhere Milchflußkapazität werden für alle Melkanlagenmarken angeboten, auch für DeLaval. werden seit 2009 als Aktion angeboten, bei der die Becherhülsen als Zugabe gratis an den Kunden gegeben werden: Wechsel zu dreieckigen Zitzengummis DL-Becherhülsen werden eingezogen!

14 Lufteinlassmenge kann über den Sollwerten liegen!
Technische Nachteile bei Zitzengummis mit Lufteinlass am Kopf Lufteinlassmenge kann über den Sollwerten liegen! Turbulenzen können zu einer Beeinträchtigung der Messergebnisse bei Milchmengenmessgeräten führen! Die Reservekapazität der Vakuumpumpe wird stärker beansprucht, was sich auf die Stabilität des Melkvakuums auswirken kann!

15 Tests in unserem DeLaval Labor bestätigen…
Harmony Zitzengummis im Vergleich zu Zitzengummis mit Dreieckschaft und Lufteinlaß Testergebnis: Weniger Nachgemelk mit Harmony Zitzengummis - = 63,9 gr mehr Milch ! Harmony Zitzengummis melken schneller als die Version mit Dreieckschaft und Lufteinlaß = 40 sek ! Source: DeLaval 2009, Trial MEV , Tumba, Sweden.

16 Tests in unserem DeLaval Labor bestätigen...
Harmony Zitzengummis im Vergleich zu Zitzengummis mit Dreieckschaft und Lufteinlaß Testergebnis: Harmony Zitzengummis melken schneller als die Version mit Dreieckschaft Höheres Minutengemelk mit Harmony + 256 g/min im Durchschnitt + 301 g/min in der Spitze Source: DeLaval 2009, Trial MEV , Tumba, Sweden. All differences between liners were significant (p>0,01)

17 Neue Testergebnisse Vakuumschwankungen an der Zitzenspitze
Mit zunehmenden Milchfluß kommt es bei den Zitzengummis mit dreieckiger Schaftform vermehrt zu Vakuumschwankung. Harmony Zitzengummis gewährleisten ein viel konsanteres Vakuum über die gesamte Melkzeit. * Quelle: DeLaval 2009, Anneli Lidmar, Ref.No

18 Gute Argumente für Harmony mit rundem Schaft
Zitzengummis mit Dreieckschaft und Lufteinlaß – … melken langsamer … führen zu erhöhtem Nachgemelk … erzeugen Vakuumschwankungen unter der ….Zitzenspitze … haben einen erhöhten Reinigungsbedarf Wir haben den Lufteinlaß dort eingebaut, wo ein Ausgleich erforderlich ist – im Sammelstück !

19 Original - die richtige Wahl!
