1 Vorstand Juni 2013: CMS Trigger für Claudia

2 CMS Trigger and Tracker Long Shutdown 1 Elektronik am P5 bald wieder in Betrieb –für Tests, nach Wartung der Kühlsysteme zweites System im Gebäude 904 –“integration area” Global Trigger und Trigger Control System werden laufend benötigt für Tests anderer Systeme 2

3 CMS Trigger and Tracker Trigger Control System Ersatz des Triggerkontrollsystems durch neues System “TCDS” (Trigger Control and Distribution System) ab 2014 –vereinigt Kontrollsystem und TTC-System zur Clock- und Triggerverteilung –wird von TTC- und DAQ-Gruppe entwickelt –Initiative der TTC-Gruppe –möglicher Weise bedingt durch Misstrauen in CMS, ob HEPHY mit seinen verminderten Personalkapazitäten weiterhin alle Systeme rechtzeitig liefern kann 3

4 CMS Trigger and Tracker Global Trigger Upgrade (1) Hardware noch nicht verfügbar –Lieferung hoffentlich im August –“MP7”-μTCA-Modul für Logik des μGT von Imperial College mit Xilinx Virtex-7 FPGA –“AMC13”-μTCA-Modul für Verbindung zur DAQ von Boston University ebenso Warten auf Firmware-Blöcke –Standardfunktionen sollen von den oben genannten Entwicklern beigestellt werden 4Manfred Jeitler18 October 2012

5 CMS Trigger and Tracker Global Trigger Upgrade (2) Logik-Firmware am Hephy in Entwicklung –Babak Rahbaran und Herbert Bergauer Zusatzmodule am Hephy in Bau –Receiver-Module für “External Conditions” Trigger Menu Editor muss grundlegend umgeschrieben werden –Bernhard Arnold –wahrscheinlich auf Python-Plattform –von Kollaboration als Tool für Menüentwicklung gefordert 5Manfred Jeitler18 October 2012

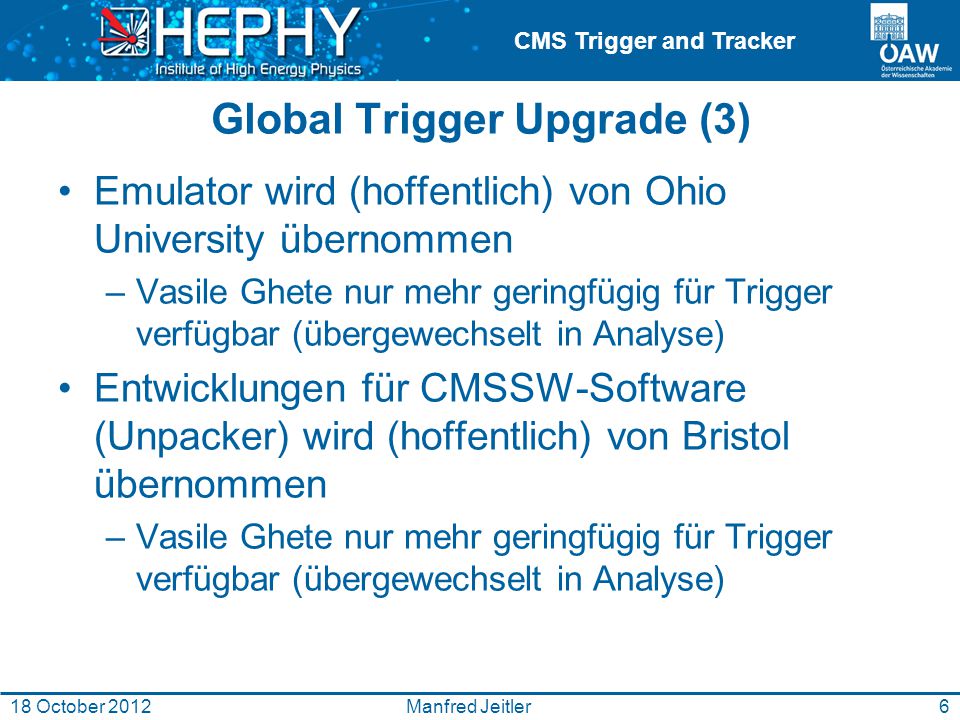

6 CMS Trigger and Tracker Global Trigger Upgrade (3) Emulator wird (hoffentlich) von Ohio University übernommen –Vasile Ghete nur mehr geringfügig für Trigger verfügbar (übergewechselt in Analyse) Entwicklungen für CMSSW-Software (Unpacker) wird (hoffentlich) von Bristol übernommen –Vasile Ghete nur mehr geringfügig für Trigger verfügbar (übergewechselt in Analyse) 6Manfred Jeitler18 October 2012

7 CMS Trigger and Tracker Global Muon Trigger Upgrade Firmwareentwicklung am Cern –Dinyar Rabady, mit Unterstützung von Hephy und Hannes Sakulin (früher Hephy, jetzt DAQ- Gruppe) Simulationen durch Cern-Studenten Hardware wie für μGT wichtige Eigenschaften noch festzulegen –Myon-Sorter möglicherweise in μGMT zu integrieren größere Aufgaben als bisher 7Manfred Jeitler18 October 2012

8 CMS Trigger and Tracker Drift Tube Track Finder Upgrade DTTF soll auch RPC-Daten aufnehmen und damit als “barrel track finder” dienen wird von János Erő auf μTCA-Basis entwickelt Kommunikation mit Endkappensystem (CSC) im Überlapp-Bereich soll durch “overlap track finder” übernommen werden –von Warschau übernommen wichtige Details noch zu definieren –Sorter? Optical link frequency? 8Manfred Jeitler18 October 2012

9 CMS Trigger and Tracker Langfristige Pläne Für die Zeit nach LS3 (Tracker-Austausch) wird erwartet bzw. angestrebt: –Pile-up 140 Protonkollisionen pro Bunch Crossing –Level-1 Triggerrate bis zu 1 MHz 10 Mal mehr als jetzt –High-Level Triggerrate bis zu 10 kHz 10 Mal mehr als jetzt Hephy-Gruppe könnte weiterhin eine sehr wichtige Rolle spielen –wenn Personal- und Finanzsituation dies zulassen – 9Manfred Jeitler18 October 2012

10 CMS Trigger and Tracker Manfred Jeitler18 October 201210 “Nur” 78 Vertices Was wir jetzt in “high pile-up runs” haben:

11 CMS Trigger and Tracker Personal Triggergruppe Project Leader C. Wulz Scientists –V. Ghete: praktisch nur mehr Analyse –M. Jeitler –I. Mikulec: praktisch nur mehr Analyse –H. Rohringer: pensioniert Engineers –B. Arnold –H. Bergauer: 80 Prozent –J. Erő –B. Rahbaran –Johannes ?? –Fany ?? PhD Student –D. Rabady: von PhD-Programm bezahlt 11Manfred Jeitler18 October 2012

12 CMS Trigger and Tracker Manfred Jeitler18 October 2012 BACK UP 12

13 CMS Trigger and Tracker 13Manfred Jeitler18 October 2012 CMS Trigger Project: Members Project Leader –C. Wulz Scientists –V. Ghete –M. Jeitler –I. Mikulec –H. Rohringer Engineers –B. Arnold –H. Bergauer –J. Erő –B. Rahbaran PhD Student –D. Rabady (since 2012) 8 FTEs in total (many members are also involved in other projects)

14 CMS Trigger and Tracker The CMS Level-1 Trigger setup 0.9<|  |<2.4 4  4+4  4  e, J, E T, H T, E T miss L1A 40 MHz pipeline Calorimeter Trigger ECAL Trigger Primitives ECAL Trigger Primitives HCAL/HF Trigger Primitives HCAL/HF Trigger Primitives Regional Calorimeter Trigger Regional Calorimeter Trigger Global Calorimeter Trigger Global Calorimeter Trigger Muon Trigger RPC hits CSC hits DT hits Segment finder Track finder Track finder Pattern Comparator Pattern Comparator Segment finder Track finder Track finder Global Muon Trigger Global Trigger TTC system TTS system Detector Frontend Status Link system 32 partitions CMS experiment 0<|  |<5 |  |<3 |  |<1.2 |  |<1.6 18 October 201214Manfred Jeitler

15 CMS Trigger and Tracker Global Trigger and Global Muon Trigger Manfred Jeitler18 October 201215 Drift Tube Track Finder

16 CMS Trigger and Tracker The CMS Level-1 Trigger organization HEPHY has played an important role also in the trigger organization: Level-1 Trigger coordinator I. Mikulec 2008-2009 M. Jeitler since 2010 Deputy Trigger Project Manager C. Wulz 2007-2011 Software development Trigger supervisor (trigger configuration) Trigger menu editor (program trigger algorithms) 18 October 201216Manfred Jeitler

17 CMS Trigger and Tracker Manfred Jeitler18 October 2012 Global Trigger / Global Muon Trigger upgrade infrastructure Use robust modern architecture –microTCA instead of VME standard High bandwidth optical links 17

18 CMS Trigger and Tracker Manfred Jeitler18 October 2012 Global (Muon) Trigger upgrade technology Using the most powerful FPGA chips available allows us to reduce system size and cross- communication overhead while improving performance 18

19 CMS Trigger and Tracker Manfred Jeitler18 October 2012 Global (Muon) Trigger upgrade philosophy Using commercial modules helps saving development costs and allows engineers to concentrate on firmware development 19

20 CMS Trigger and Tracker Manfred Jeitler18 October 2012 The Global Trigger upgrade has already started ! Optical receiver boards for calorimeter signals were put in operation in early 2012 –“Optical PSB (Pipelined Synchronized Buffer)” –fast galvanic connections operating at limit frequency were replaced by powerful and reliable optical links –compare optical links (orange) to galvanic cables! 20
