Meteorologie (Grundlagen)

Präsentation zum Thema: "Meteorologie (Grundlagen)"—  Präsentation transkript:

1 Meteorologie (Grundlagen)
Atmosphäre ISA Luftdruck Luftdichte Luftfeuchtigkeit Wolken Wind Hoch- und Tiefdruck Gefahren durch Gewitter

2 Atmosphäre Gasförmige Hülle um die Erde Gewicht:
ca Billionen Tonnen Luftdruck NN: 1 Kg/cm² (ISA 1013,2 hPA)

3 ISA Internationale Standard Atmosphäre Luftdruck in NN (MSL):
1013,2 hPA Lufttemperatur in NN: 15°C Relative Luftfeuchte: 0% Dichte in NN: 1,255 Kg/m³ Temperaturabnahme: 0,65°C/100m °C/1000ft Tropopausenhöhe: 36000 ft (11 Km) Tropopausentemperatur: -56,5°C Zusammensetzung der Luft: 78% Stickstoff % Sauerstoff 1% Edelgase

4 Aufbau der Atmosphäre Zeigt mit der Höhe einen typischen Temperaturverlauf

5 Troposphäre / Tropopause
Wetterschicht der Atmosphäre 6-8 Km 11 Km 16-18 Km

6 Luftdruck Druck, der durch die Gewichtskraft der Luftsäule entsteht
Höhenmesser zeigt 4000m 400m 4200m 4000m 3800m -3°C Kalt 12°C Mild 27°C Warm Prinzipiell ist die realistische Höhe: im Winter immer kleiner im Sommer immer größer

7 Luftdichte Wie viel Gewicht an Luft in einem Kubikmeter enthalten ist Kg/m³ Sie hat am Boden immer höchste Dichte In größeren Höhen wird die Luft immer dünner 90 % der Atmosphäre liegen unter 20 km Höhe 75 % der Atmosphäre liegen unter 10 km Höhe 50 % der Atmosphäre liegen unter 5 km Höhe

8 Luftdruck (Isobare) Linien gleichen Druckes

9 Luftdruck - Luftdichte
Druck und Dichte steigen fast gleichmäßig Druck Luftdichte Luftdruck 5500m Luft

10 Luftfeuchtigkeit Anteil des Wasserdampfs am Gasgemisch in der Atmosphäre gr/m3 Übersättigung 17,2 9,4 Untersättigung 4,9 2,4 1,07 -20° -10° 0° 10° 20° 30° Temp SPREAD: Temperatur - Taupunkt Wolkenuntergrenze: SPREAD x 400 = ft/GND SPREAD x 122 = m/GND

11 Wolken Ansammlung von Wassertröpfchen, die in der Atmosphäre schweben
… nur möglich mit Kondensationskernen Wolkenbildung: Allgemein: feuchte Luft  Abkühlung  Kondensation Abkühlung durch: Thermische Konvektion Hindernisse Kaltfront Bewölkung: 1/8 few  FEW 2-3/8 scattered  SCT 4/8 broken  BKN >8/8 overcast  OVC

12 Wolken Warmfront: Tritt auf wenn warme Luftmasse auf kalte Luftmasse treffen

13 Wolken Warmfront: Tritt auf wenn kalte Luftmasse warme Luftmasse ersetzen

14 Wolken mit gr. vertikaler Ausdehnung
Wolkengattungen: tiefe Wolken 0 – 2 Km mittlere Wolken 2 – 6 Km höhe Wolken über 6 Km Wolken mit gr. vertikaler Ausdehnung Stratus Altocumulus Cirrus Cumulus Stratocumulus Altostratus Cirrocumulus Cumulonimbus Cirrostratus Nimbostratus

15 Wolken Wolkengattungen (Überblick):

16 H T H Wind Stärkere Luftbewegung in der Atmosphäre
Sonneneinstrahlung bewirkt: Temp-Unterschiede  Druck-Unterschiede  Druck-Ausgleich  Wind H T H Bodenwind - Höhenwind - Faustformel - Darstellung Knoten: Km/h x 2 -10% oder m/s x 2

17 Wind Seewind : Landwind :

18 Wind Talwind : Bergwind :

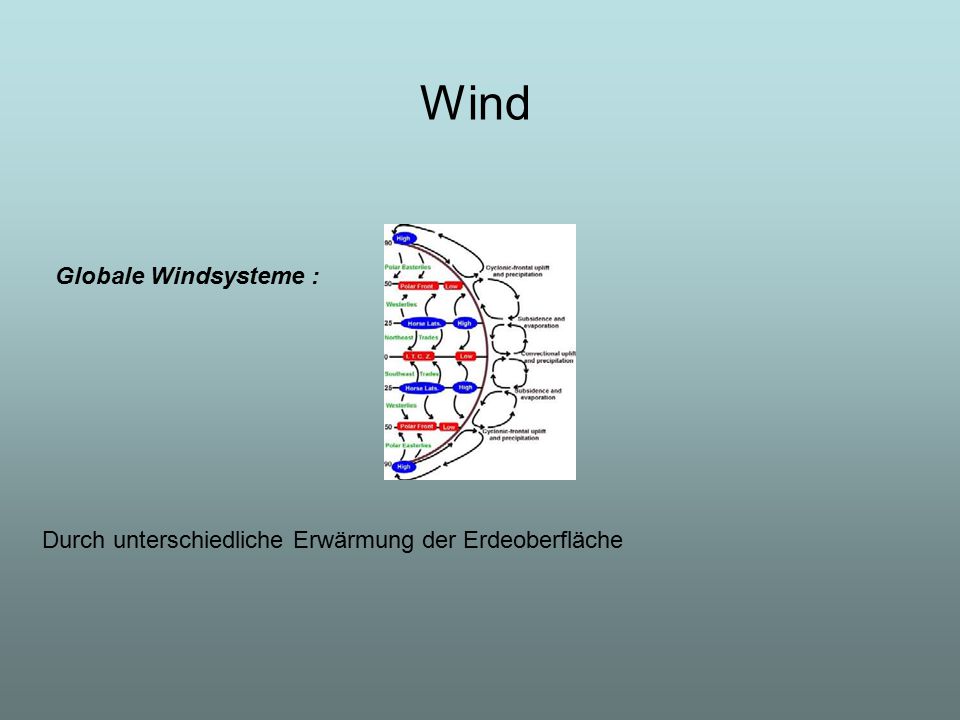

19 Wind Globale Windsysteme :
Durch unterschiedliche Erwärmung der Erdeoberfläche

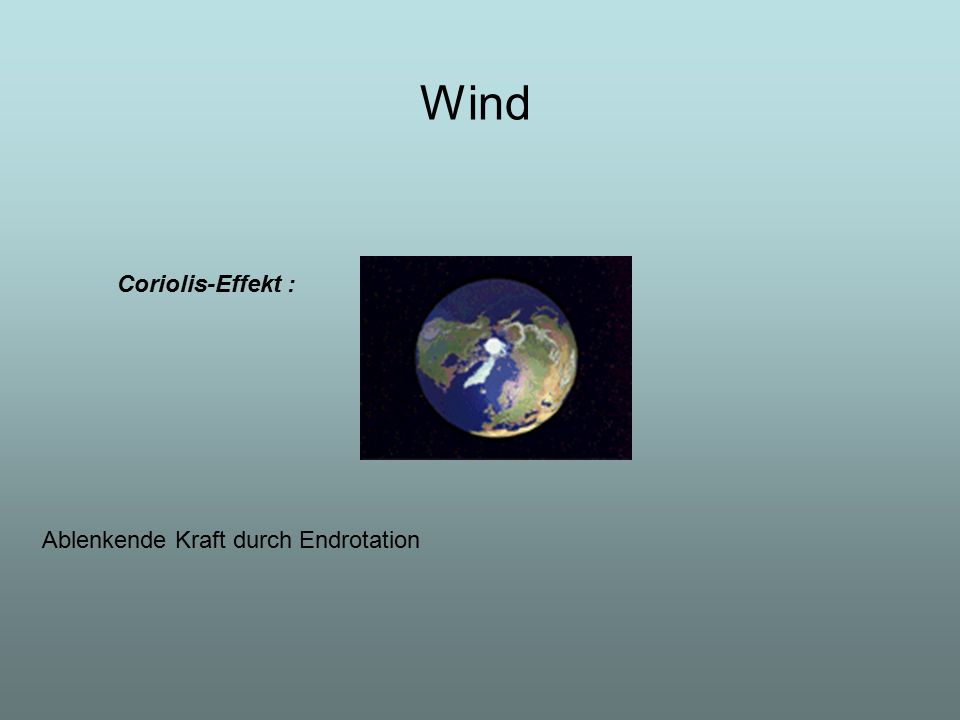

20 Wind Coriolis-Effekt : Ablenkende Kraft durch Endrotation

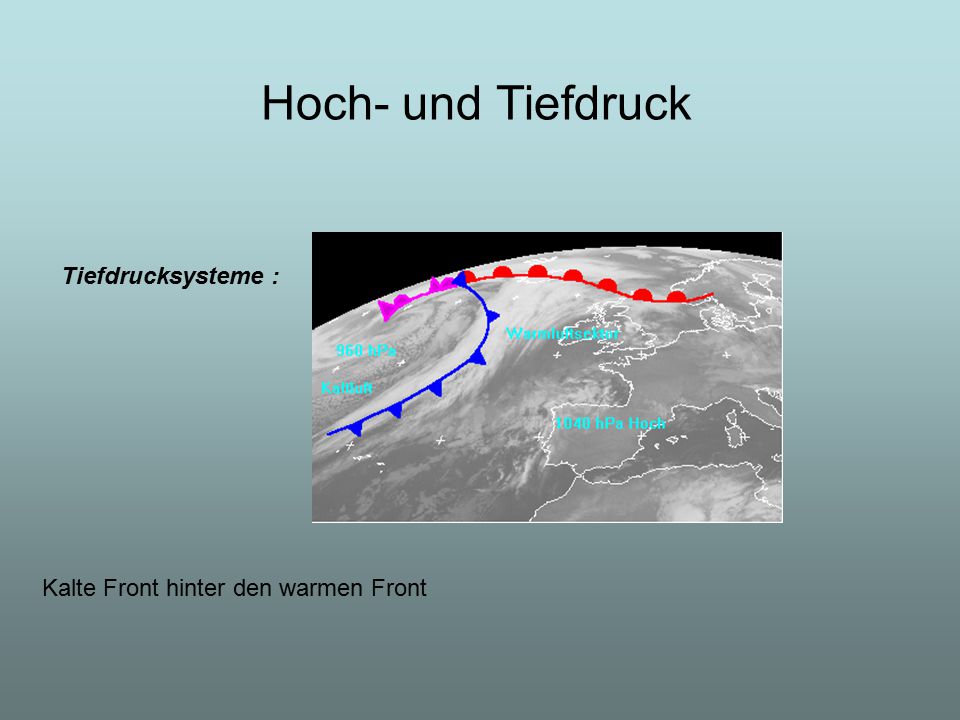

21 Hoch- und Tiefdruck Tiefdrucksysteme :
Kalte Front hinter den warmen Front

22 Gefahren durch Gewitter
Wechselde Windrichtung Böhnwalze, verursacht durch herausfallende Wassermassen Blitzschlag, Hagel Starke Aufwinde in der Wolke
