1 Einfluss von Fehlerrichtungsanzeigern sowie der Genauigkeit der Fehlerortung auf die Versorgungssicherheit Hans-Peter Vetö 12.02.2015

2 2 3 4 5 6 7 8 9 10 11 12 13  Varianten & Konzepte  Topologie 20-kV-Netz  Ergebnisse  Resümee Inhalt

3 2 3 4 5 6 7 8 9 10 11 12 13 Varianten Seite 3  ZUV1…Keine KS&ES-Anzeiger vorhanden  ZUV2…KS&ES-Anzeiger laut Netzplan installiert  ZUV3…KS&ES-Anzeiger in allen Stationen  ZUV4…Wie ZUV2, jedoch zusätzlich Fehlerortung (500m)  ZUV5…Wie ZUV2, jedoch zusätzlich Fehlerortung (100m)

4 2 3 4 5 6 7 8 9 10 11 12 13 Konzepte Seite 4  ZUVA…Ausgangsnetz mit einseitiger Speisung ohnefernbedienbare Lastschalter  ZUVB…Fernbedienbare Lastschalter in vier Stationen installiert, einseitige Speisung  ZUVC…Wie ZUVB, jedoch offene Lastschalter sowie zweiseitige Speisung über UW X und UW Y

5 2 3 4 5 6 7 8 9 10 11 12 13 Netztopologie Seite 5  20-kV-Kabelnetz KS&ES-Anzeiger Schutz UW X UW Y SW Z

6 2 3 4 5 6 7 8 9 10 11 12 13 Ergebnisse Seite 6  Ausgangsnetz  Einsatz von KS&ES-Anzeigern sowie der Fehlerortung ⇨ bessere Zuverlässigkeitskennwerte

7 2 3 4 5 6 7 8 9 10 11 12 13 Ergebnisse Seite 7  Fernbediente Lastschalter in vier Stationen  Einsatz von KS&ES-Anzeigern sowie der Fehlerortung ⇨ bessere Zuverlässigkeitskennwerte  Geringere Absolutwerte im Vergleich zum Ausgangsnetz

8 2 3 4 5 6 7 8 9 10 11 12 13 Ergebnisse Seite 8  Zweiseitige Speisung mit offenen Lastschaltern in vier Stationen  Einsatz von KS&ES-Anzeigern sowie der Fehlerortung ⇨ bessere Zuverlässigkeitskennwerte  Geringere Absolutwerte im Vergleich zur einseitigen Speisung

9 2 3 4 5 6 7 8 9 10 11 12 13 Ergebnisse Seite 9  Einfluss KS&ES-Anzeiger sowie Fehlerortung  KS&ES-Anzeiger in 30% der Stationen im Einsatz ⇨ Reduktion von T, W und Q > 23%  KS&ES-Anzeiger in 100% der Stationen im Einsatz ⇨ Reduktion von T, W und Q > 62%  Fehlerortung (500m) + KS&ES-Anzeiger in 30% der Stationen ⇨ Reduktion von T, W und Q > 47%  Fehlerortung (100m) + KS&ES-Anzeiger in 30% der Stationen ⇨ Reduktion von T, W und Q > 70%

10 2 3 4 5 6 7 8 9 10 11 12 13 Ergebnisse Seite 10  Einfluss der Netzkonzepte  Fernbedienbare Lastschalter ⇨ „keine“ Auswirkungen auf Defizitleistung P, lediglich Defizitenergie W reduziert sich  Geänderter Netzbetrieb mit offenen Lastschaltern ⇨ Reduktion sowohl der Defizitleistung P, als auch der Defizitenergie W

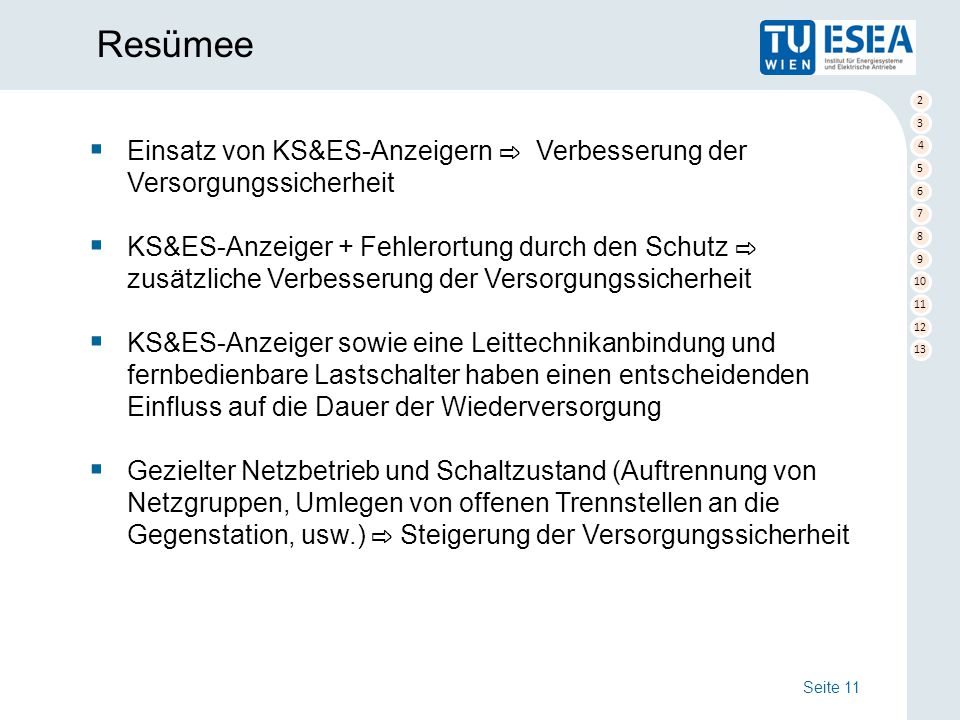

11 2 3 4 5 6 7 8 9 10 11 12 13 Resümee Seite 11  Einsatz von KS&ES-Anzeigern ⇨ Verbesserung der Versorgungssicherheit  KS&ES-Anzeiger + Fehlerortung durch den Schutz ⇨ zusätzliche Verbesserung der Versorgungssicherheit  KS&ES-Anzeiger sowie eine Leittechnikanbindung und fernbedienbare Lastschalter haben einen entscheidenden Einfluss auf die Dauer der Wiederversorgung  Gezielter Netzbetrieb und Schaltzustand (Auftrennung von Netzgruppen, Umlegen von offenen Trennstellen an die Gegenstation, usw.) ⇨ Steigerung der Versorgungssicherheit

12 Danke für Ihre Aufmerksamkeit Hans-Peter Vetö Institut für Energiesysteme und Elektrische Antriebe AG: Elektrische Anlagen Gusshausstraße 25 / E370-1 Tel.: 01/58801-370120 A-1040 Wien Mail: vetoe@ea.tuwien.ac.at Web: www.ea.tuwien.ac.at
