Holzheizungen April 2014 Wer kennt welche Holzheizungen?

Präsentation zum Thema: "Holzheizungen April 2014 Wer kennt welche Holzheizungen?"—  Präsentation transkript:

1 Holzheizungen April 2014 Wer kennt welche Holzheizungen?
Cluster erstellen April 2014

2 Entwicklung der Brennstoffpreise 2001-2011

3 Überlegungen zur Heizung
Zu Beheizende Fläche Verfügbarkeit des Brennstoffes Komfort Heizraumgröße Finanzierung Umweltgedanke

4 1. Scheitholzheizung Einfachste Möglichkeit mit Holz zu heizen
Ideal einsetzbar in der Landwirtschaft Manuelle Befüllung Anschaffungskosten vergleichsweise niedrig Pufferspeicher notwendig (50l/kW)

5 Mechanisierung im Scheitholzbereich
Niedrige Mechanisierung verursacht höheren Arbeitsaufwand bei der Brennholzaufbereitung! Nicht machen wie es immer gemacht wurde, früher wurde die Arbeitszeit nicht so beachtet Möglichkeiten der Brennholzbereitung, Holzverbrauch, Meterscheiter im Wald, Halbmeterscheiter für Heizung, Spalten der Meterscheiter- trocknen und sägen auf halbmeter Halbmeter direkt absägen und spalten.

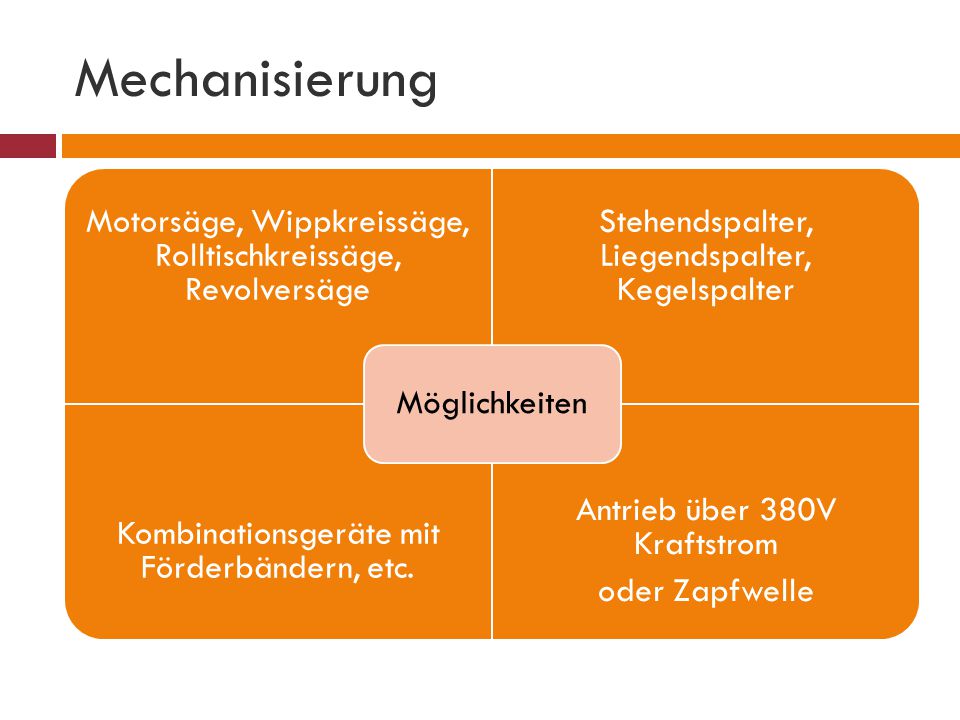

6 Mechanisierung Möglichkeiten Motorsäge, Wippkreissäge, Rolltischkreissäge, Revolversäge Stehendspalter, Liegendspalter, Kegelspalter Kombinationsgeräte mit Förderbändern, etc. Antrieb über 380V Kraftstrom oder Zapfwelle Absägen direkt mit Motorsäge, Wippkreissäge, Rolltischkreissäge, Spalten mit Liegendspalter oder Stehendspalter Komfort der beiden Modelle, Arbeitssicherheit, Antrieb über Traktor oder Starkstrom…kein 230V Lagerung sonnig, anfangsfeuchte ca % bei Fichte Soll: unter 18%

7 Bauteile Beschriften

8 Meterscheitkessel

9 Automatisierung beim Scheitholz

10 Selbstständiges Nachlegen

11 Anschlussbeispiel Abzeichnen Solaranschluss
Puffertemperatur oben unten Solarregister

12 Verbrennung Füllschacht/Brennraumvorrat
Modelle mit Automatischer Zündung

13 Wärmetauscher

14 Saugzuggebläse Steuert die Rauchgasabfuhr

15 Abgastemperaturfühler & Lambdasonde
Regelt Sauerstoffzufuhr Für optimale Verbrennung

16 Dämmung und Ascheentleerung

17

18 Holzverbrauch Pro kW Kesselleistung, 1 RM Scheitholz
Bsp.: Einfamilienhaus 120m², 12 kW Heizbedarf

19 Vor/Nachteile Günstig in Anschaffung Günstig im Betrieb
Geringer Platzbedarf Wenig Stromverbrauch Manuelle Befüllung (Zeitaufwand) Händische Ascheentleerung Pufferspeicher unbedingt notwendig

20 2. Hackschnitzelheizung
Vollautomatisches Heizsystem Eher für stärkere Heizlasten (>30kw) Nah und Fernwärmenetze Mehrfachnutzung möglich

21 Hackschnitzelerzeugung
LKW Großhacker oder Traktorhacker Geeignetes vorgelagertes Holz (trocken!) Gute Logistik beim Hacken wichtig Verschiedene Größenklassen bei Hackschnitzeln G 30 G 80 G 100

22 Bunker Im Haus oder außerhalb

23 1 Rührkopf 2 Getriebe 3 Förderarme 4 Kanal mit Förderschnecke 5 Kugelgelenk 6 Zellradschleuse 7. Brennstoffförderschnecke Stokerschnecke 8 Stirnradgetriebe

24 Rückbrandsicherung (Zellradschleuse)

25 Brennkammer Primärluftzuführung Automatische Zündung

26 Bunker Zu beachten beim Bunkerbau: Unbedingt Jahresvorrat berechnen
Unterbau für Schnecke nicht unbedingt notwendig (weniger Füllraum)

27 Befüllung durch Förderschnecke möglich
Schneckenbefüllung: Vorteil ist Staubfreiheit, gut bei beengten Verhältnissen

28 Förderungsmöglichkeiten
Kesseltauschaktionen vom Hersteller Förderung von Bund und Land

29 3. Pelletsheizung Automatisches Heizen
Gute Kombinierbarkeit mit Stückgutheizungen Vielfältige Lagermöglichkeiten für Pellets Gut als Ersatzlösung für Ölheizungen

30 Pellets Gepresstes Sägemehl  sehr hohe Energiedichte
Lieferung im Tankwagen Einblasen der Pellets in den Lagerraum Momentaner Preis ca. 265€/to. Schwankungen beim Preis, besser im Frühjahr einkaufen

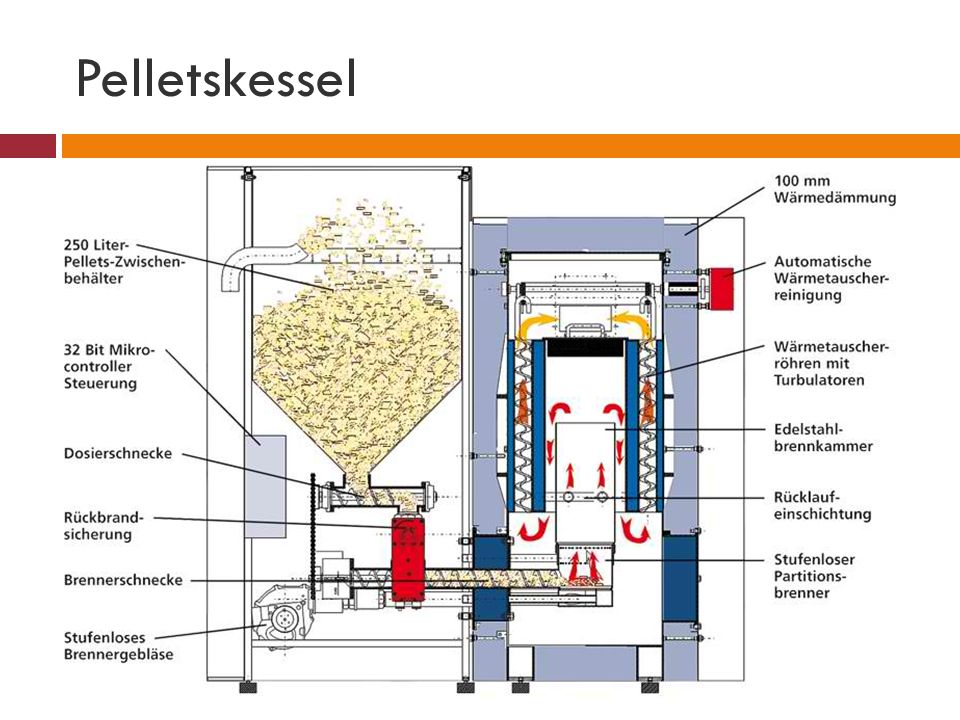

31 Pelletskessel

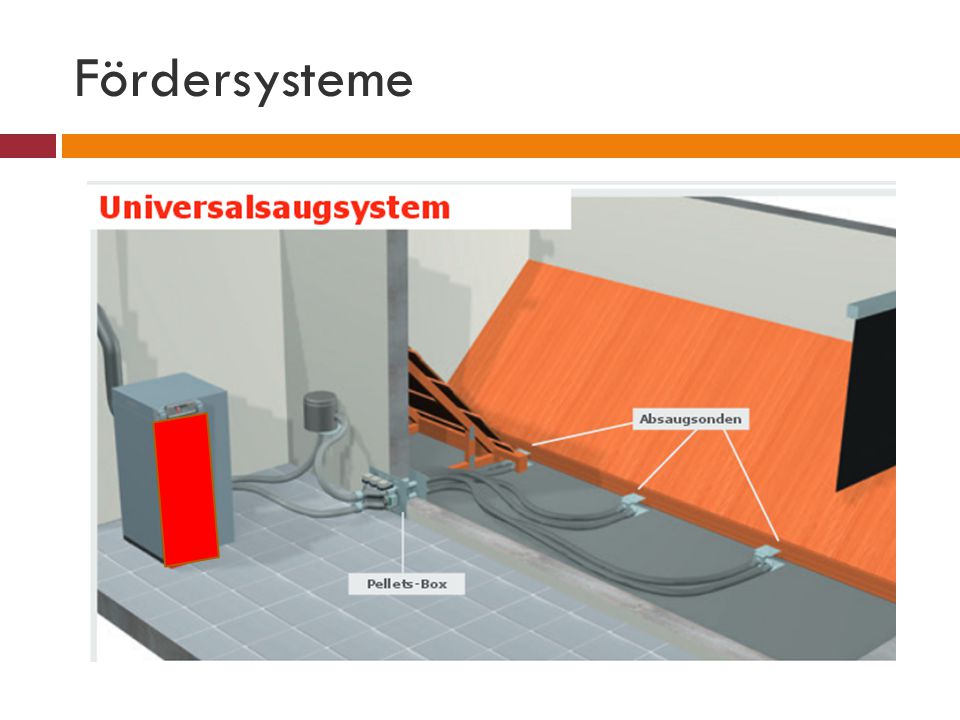

32 Fördersysteme

33 Fördersysteme

34 Wichtig! Leistung der Heizung immer genau dimensionieren
Arbeitszeit für die Beschaffung des Heizmaterials immer mit einkalkulieren Über Kombinationslösungen nachdenken Solaranlagen, Scheitholz-Pellets Kombianlagen Kurz Zusammenfassend Fragen: Was ist bei Anschaffung von Scheitholzheizung zu beachten? Wofür ist der Wärmetauscher? Was macht die Lambdasonde Vor und Nachteile einer Scheitholzheizung Größeklassen bei Hackschitzeln? Befüllmöglichkeiten von Hackschnitzelbunker Lagersysteme bei Pellets? Beispiel: Einfamilienhaus 130m², vier Personen, bestehende Ölheizung sehr unzuverlässig, Reparatur wäre teuer Familie verreist oft, hat nicht viel Ahnung von Heizsystemen will sich auch nicht wirklich damit beschäftigen..
