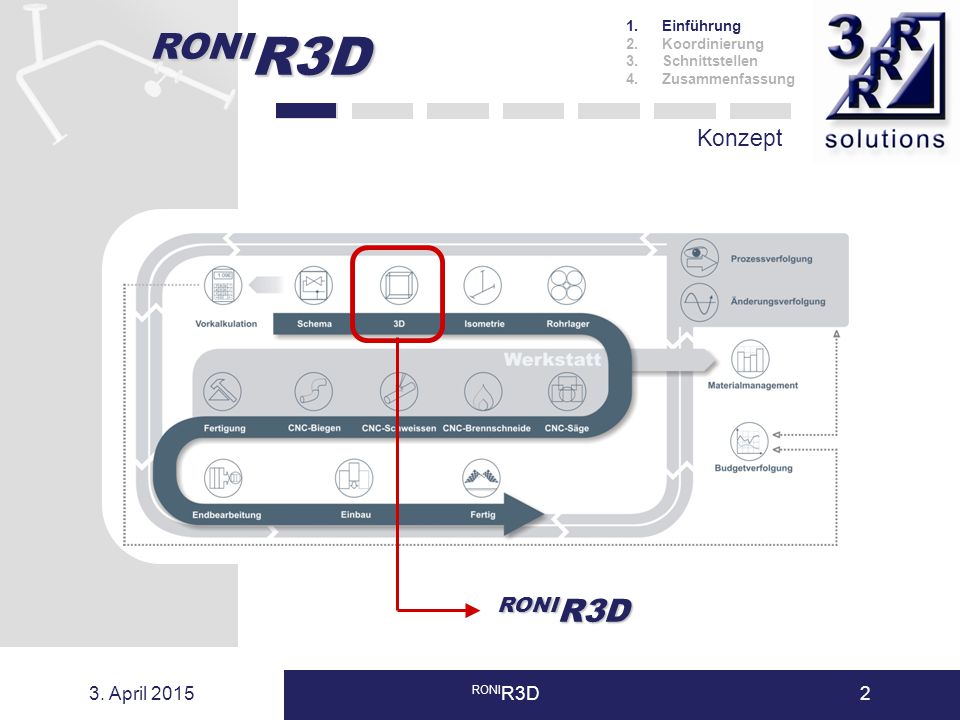

2 RONI R3D 3. April 2015 RONI R3D2 Konzept 1.Einführung 2.Koordinierung 3.Schnittstellen 4.Zusammenfassung RONI R3D

3 3. April 2015 RONI R3D3 Überblick 1.Einführung 2.Koordinierung 3.Schnittstellen 4.Zusammenfassung 3D Koordinierung Frei bewegen und konstruieren DXF - Import Tribon, Unigraphics, Nova… 3R - Framework RONI R2D, RONI IsoBuilder, RAMP

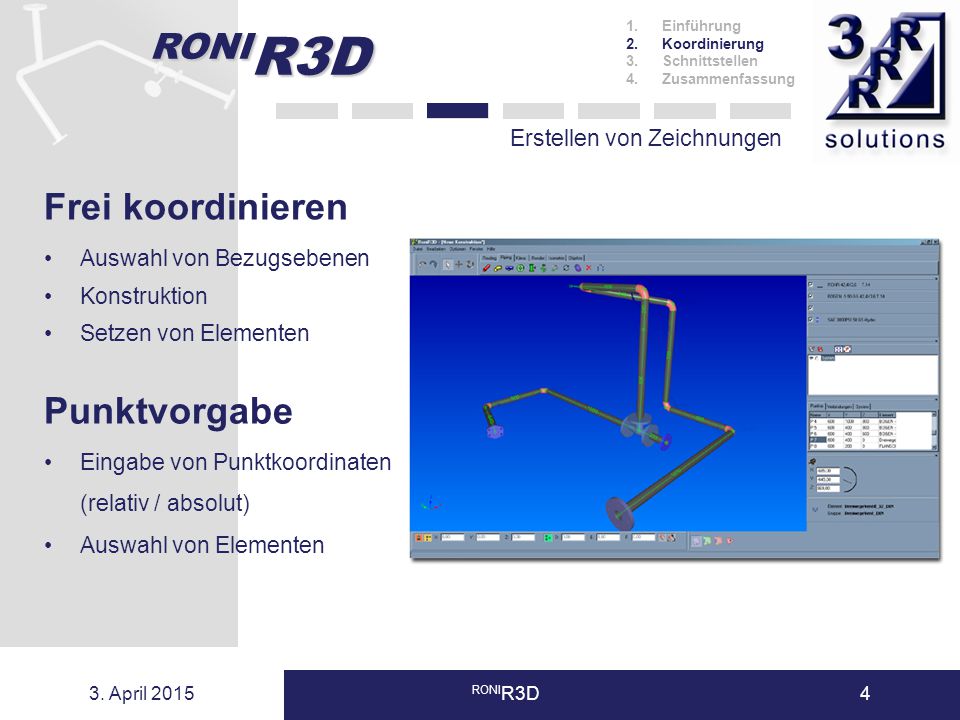

4 RONI R3D 3. April 2015 RONI R3D4 Erstellen von Zeichnungen 1.Einführung 2.Koordinierung 3.Schnittstellen 4.Zusammenfassung Frei koordinieren Auswahl von Bezugsebenen Konstruktion Setzen von Elementen Punktvorgabe Eingabe von Punktkoordinaten (relativ / absolut) Auswahl von Elementen

5 RONI R3D 3. April 2015 RONI R3D5 Weitere Funktionen 1.Einführung 2.Koordinierung 3.Schnittstellen 4.Zusammenfassung Mehrere unabhängige Systeme Rohrleitungen / Klimakanäle Duplizieren / Spiegeln Selektieren von Rohrpfaden Verschieben / Drehen SpaceMouse - Unterstützung

6 RONI R3D 3. April 2015 RONI R3D6 Interne Schnittstellen 1.Einführung 2.Koordinierung 3.Schnittstellen 4.Zusammenfassung Import von RONI R2D – Schema Export zu RONI IsoBuilder Echte Datenbankanbindung

7 RONI R3D 3. April 2015 RONI R3D7 Externe Schnittstellen 1.Einführung 2.Koordinierung 3.Schnittstellen 4.Zusammenfassung Schnittstellen Tribon Unigraphics Nova DXF - Formate Als Stahlmodelle zur visuellen Orientierung und zur Ausrichtung der Konstruktion

8 RONI R3D 3. April 2015 RONI R3D8 1.Einführung 2.Koordinierung 3.Schnittstellen 4.Zusammenfassung Zusammenfassung Schnelle und einfache 3D Koordinierung Funktionale Integration in das 3R-Framework Externe Schnittstellen (Tribon, Unigraphics, Nova…) Unterstützung von Klimasystemen Klassifizierung Systemanmeldung
