1 Oktober 2008 EIBPORT Version 3 kurze Präsentation eibPort Schulung

2 EIBPORT Version 3 - kurze Präsentation
Oktober 2008 EIBPORT. Abbildung zeigt KNX+EnOcean Modell EIBPORT Version 3 - kurze Präsentation Oktober 2014 eibPort Schulung

3 EIBPORT. Produktvarianten.
Oktober 2008 EIBPORT. Produktvarianten. Produktname EIBPORT LAN Version 3 Varianten EIB/KNX 10104 LAN KNX 10304 LAN KNX+GSM 10504 LAN KNX+EnOcean EnOcean 13104 LAN EnOcean 13304 LAN EnOcean+GSM Powernet KNX 11104 LAN Powernet KNX 11304 LAN Powernet KNX+GSM 11504 LAN Powernet KNX+EnOcean Bei der Power Net Variante wird an der rechten Seite des Gehäuse ein Power Net Bus Ankoppler angebracht. Die Breite des eibPorts erhöht sich im 2 Einheiten. Die EIB Busklemme ist in dieser Variante ohne Funktion. EIBPORT Version 3 - kurze Präsentation Oktober 2014 eibPort Schulung

4 EIBPORT. Übersicht. Hardware/Software.
Oktober 2008 EIBPORT. Übersicht. Hardware/Software. Betriebssystem Linux Prozessor Vortex 600MHz Speicher 256MByte RAM 4GByte Flashspeicher Schnittstellen LAN, KNX, Powernet KNX, EnOcean, GSM, S0, 1-Wire Status LEDs Reiheneinbaugerät; Breite 8 TE (10 TE für Powernet/KNX Variante) Leistungsaufnahme <5W Übersicht Hardware Integrierte Visualisierung-, Editor- und Konfigurationssoftware Keine Installation auf den Clients notwendig! verschiedene Visualisierungsarten Java-Visualisierung Ajax-Visualisierung Java Skript Visualisierung CUBEVISION Element CUBEVISION APP (verfügbar für Android und iOS) Übersicht Software EIBPORT Version 3 - kurze Präsentation Oktober 2014 eibPort Schulung

5 EIBPORT. Übersicht. Highlights.
Oktober 2008 EIBPORT. Übersicht. Highlights. KNX-Speicher: Ringspeicher insgesamt Telegramme Adresszustandstabelle Keine ETS Applikation notwendig Integrierter KNXnet/IP Server Integrierter VPN Server S0 Zähler Schnittstelle USB Port für 1Wire Schnittstelle Virtueller Gruppenadress Bereich Highlights eibPort PC, Laptop, Touch Panel PC oder smart Phone/Tablet Plattformunabhängig (z.B. Windows, Apple oder Linux) Webbrowser (z.B. Internet Explorer, Chrome, Safari, …) Zum editieren und konfigurieren ist JAVA notwendig Voraussetzungen EIBPORT Version 3 - kurze Präsentation Oktober 2014 eibPort Schulung

6 EIBPORT. Funktionsübersicht. eibPort.
Oktober 2008 EIBPORT. Funktionsübersicht. eibPort. EIBPORT Version 3 - kurze Präsentation Oktober 2014 eibPort Schulung

7 EIBPORT. Funktionsübersicht. Bereiche.
Oktober 2008 EIBPORT. Funktionsübersicht. Bereiche. Visualisierung Editor Konfiguration Auf das Server Client Prinzip eingehen. EIBPORT Version 3 - kurze Präsentation Oktober 2014 eibPort Schulung

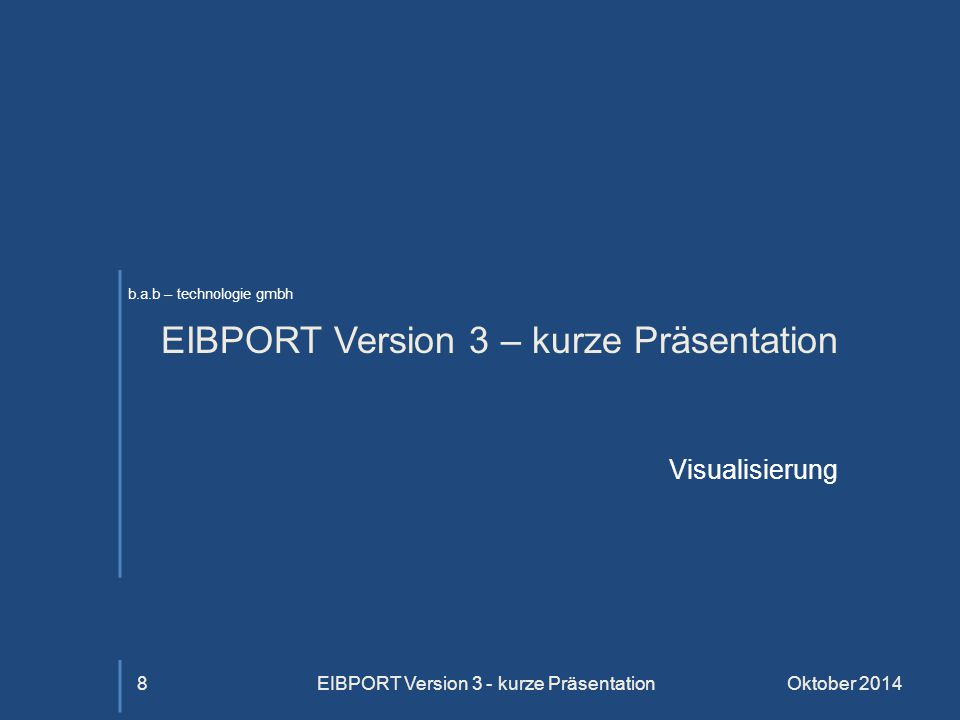

8 EIBPORT Version 3 – kurze Präsentation
Visualisierung EIBPORT Version 3 - kurze Präsentation Oktober 2014

9 EIBPORT. Funktionsbereich. Visualisierung.
Oktober 2008 EIBPORT. Funktionsbereich. Visualisierung. Die Visualisierungen Java Visualisierung (Java benötigt) CONTROL L Visualisierung CUBEVISION Visualisierung CUBEVISION APP Visualisierung CONTROL S Visualisierung EIBPORT Version 3 - kurze Präsentation Oktober 2014 eibPort Schulung

10 EIBPORT. Funktionsbereich. Visualisierung.
Oktober 2008 EIBPORT. Funktionsbereich. Visualisierung. Stärken der eibPort Visualisierung Freie Gestaltung durch schnell erlernbaren Editor Umfangreiche Möglichkeiten durch viele grafische Möglichkeiten Eigene Benutzerverwaltung für die Visualisierung gewährleistet Sicherheit und Zugriffschutz auf die Visualisierung Keine Softwareinstallation auf Visualisierungsclients geringe Ausfallzeiten, Clients können einfach ausgetauscht werden Gleichzeitige Visualisierung auf mehreren Clients keine Einschränkung durch Lizenzen Visualisierung verfügbar über LAN und Internet (z.B. DSL, UMTS…) unkomplizierter “von Überall-Zugriff” auf die Visualisierung EIBPORT Version 3 - kurze Präsentation Oktober 2014 eibPort Schulung

11 eibPort Version 3 – kurze Präsentation
Editor EIBPORT Version 3 - kurze Präsentation Oktober 2014

12 EIBPORT. Funktionsbereich. Editor.
Oktober 2008 EIBPORT. Funktionsbereich. Editor. Der Editor beinhaltet folgende Module Einstellungen Lokalisierungen Benutzerverwaltung Raumbelegungsplanmodul Visualisierungseditor Job Editor controlS Editor ESF Verwaltung Bilder und freie Komponentenverwaltung Themes EnOcean Konfiguration Aufzeichnung und Statustabelle EIBPORT Version 3 - kurze Präsentation Oktober 2014 eibPort Schulung

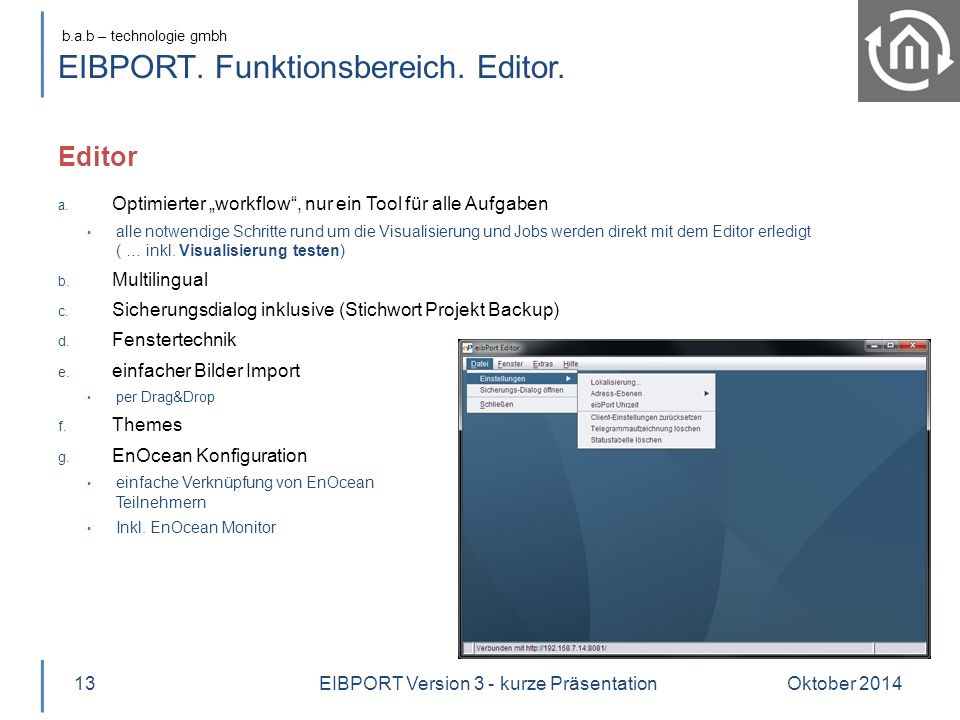

13 EIBPORT. Funktionsbereich. Editor.
Oktober 2008 EIBPORT. Funktionsbereich. Editor. Editor Optimierter „workflow“, nur ein Tool für alle Aufgaben alle notwendige Schritte rund um die Visualisierung und Jobs werden direkt mit dem Editor erledigt ( … inkl. Visualisierung testen) Multilingual Sicherungsdialog inklusive (Stichwort Projekt Backup) Fenstertechnik einfacher Bilder Import per Drag&Drop Themes EnOcean Konfiguration einfache Verknüpfung von EnOcean Teilnehmern Inkl. EnOcean Monitor EIBPORT Version 3 - kurze Präsentation Oktober 2014 eibPort Schulung

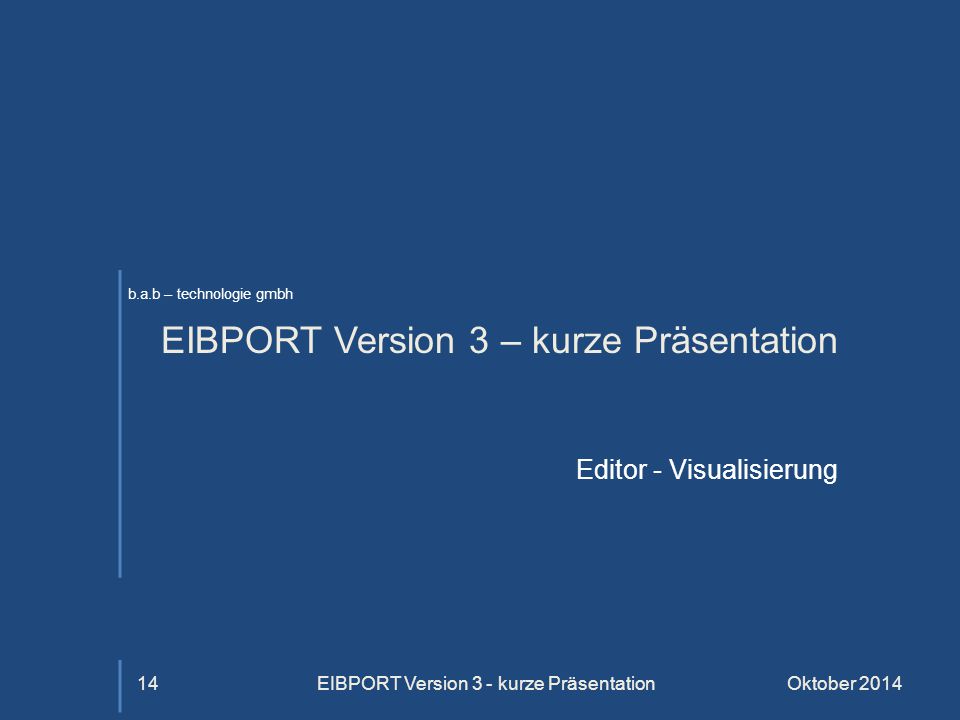

14 EIBPORT Version 3 – kurze Präsentation
Editor - Visualisierung EIBPORT Version 3 - kurze Präsentation Oktober 2014

15 EIBPORT. Funktionsbereich. Editor. Visualisierung.
Oktober 2008 EIBPORT. Funktionsbereich. Editor. Visualisierung. Editor Highlights Masterseite eine „Vorlage“ für alle Visualisierung Seiten, Zeitersparnis dadurch das nur eine Vorlage erstellt werden muss Dialogseite Pop-up Visualisierung Seiten können durch Events auf der Visualisierung eingeblendet werden. Die restliche Visualisierung wird dabei ausgeblendet Flip-Seite Visualisierungselemente können so „ein- oder ausgeflippt“ werden. Neue Gestaltungs-Möglichkeiten und Visualisierung- bzw. Bedien- Konzepte Live Modus Gleich während der Gestaltung kann Funktion und Aussehen getestet werden. Direkt und unkompliziert im Editor Visualisierung testen! EIBPORT Version 3 - kurze Präsentation Oktober 2014 eibPort Schulung

16 EIBPORT Version 3 – kurze Präsentation
Editor - Jobs EIBPORT Version 3 - kurze Präsentation Oktober 2014

17 EIBPORT. Funktionsbereich. Editor. Jobs.
Oktober 2008 EIBPORT. Funktionsbereich. Editor. Jobs. Editor Jobs Jeder Job wird in einer übersichtlichen Ansicht konfiguriert damit lassen sich Jobs mit einen „Blick“ prüfen Leichte Konfiguration der Jobs jeder Job besitzt Tooltipps und alle Eingaben werden überprüft Flexible mehre Jobs können angelegt und miteinander kombiniert werden Service Elemente Ausgewählte Jobs können aus der Visualisierung heraus geändert werden EIBPORT Version 3 - kurze Präsentation Oktober 2014 eibPort Schulung

18 EIBPORT. Funktionsbereich. Editor. Jobs.
Oktober 2008 EIBPORT. Funktionsbereich. Editor. Jobs. Editor Jobs Hier eine Auswahl an Jobs die implementiert sind: Logik Anlagenkopplung Treppenlichtautomat UDP Sender und Empfänger Verzögerer SqueezeCenter Empfänger Lichtszene IR Trans Empfänger Hysterese xPL remote.Basic Empfänger Schwellwert xPL Sender Vergleicher Wake On LAN Mathematik EIS15 Multiplexer Zähler SqueezeBox Control Integrierer HTTP-Request Sender und Empfänger Uhr (Wochen- und Jahresuhr) DALI Monitor Astrouhr RTR (Raumtemperaturregler) Datum / Uhrzeit Sender und Empfänger S0 Impulse und KNX Zähler SMS Sender/Empfänger 1Wire ekey ® Fingerprint Zutrittskontrolle Zyklischer Sender Mail Sender EIBPORT Version 3 - kurze Präsentation Oktober 2014 eibPort Schulung

19 EIBPORT Version 3 – kurze Präsentation
System EIBPORT Version 3 - kurze Präsentation Oktober 2014

20 EIBPORT. Funktionsbereich. System.
Oktober 2008 EIBPORT. Funktionsbereich. System. System Bereiche Konfiguration VPN Server Startseitenkonfiguration Datenbankverbindung Lizenzverwaltung (nur für controlR) eibPort Sichern/Wiederherstellen KNXnet/IP (routing/tunneling) eibPort Steuerung Benutzeradministration GSM Module Konfiguration EIBPORT Version 3 - kurze Präsentation Oktober 2014 eibPort Schulung

21 EIBPORT Version 3 – kurze Präsentation
Zusammenfassung EIBPORT Version 3 - kurze Präsentation Oktober 2014

22 EIBPORT. Funktionsbereich. Zusammenfassung.
Oktober 2008 EIBPORT. Funktionsbereich. Zusammenfassung. Zusammenfassung Voraussetzungen Netzwerkfähiger PC, Browser und Java Keine Software Installation für den eibPort (Server-Client Prinzip) Facts Geringe Leistungsaufnahme Keine Lizenzen / keine Einschränkung bei der Anzahl der Datenpunkten Mehrplatz Visualisierung Fast 40 verschiedene Jobs die mehrfach genutzt werden können Updatefähig (kostenlos, Download unter 4 verschiedene Visualisierungsarten und APP für Android und iOS Endgeräte Freie Gestaltung von Visualisierung und Visualisierungselementen Themes und Erweiterung der Visualisierungselemente Bibliothek möglich Datenaufzeichnung in Datenbank Addons. Zusätzliche Software verfügbar (z.B. ThemeEditor, DatawareHouse 2.0, RaumBelegungsPlan Modul,…) EIBPORT Version 3 - kurze Präsentation Oktober 2014 eibPort Schulung

23 EIBPORT Version 3 - kurze Präsentation
Oktober 2008 EIBPORT. Fragen? EIBPORT Version 3 - kurze Präsentation Oktober 2014 eibPort Schulung
