der penny-motor, ein ultraflacher und leistungsstarker mikromotor

Präsentation zum Thema: "der penny-motor, ein ultraflacher und leistungsstarker mikromotor"—  Präsentation transkript:

1 der penny-motor, ein ultraflacher und leistungsstarker mikromotor
stephan kleen, matthias nienhaus mymotors & actuators gmbh mikroforum ring 3 55234 wendelsheim

2 gliederung vorstellung mymotors & actuators gmbh
fertigungstechnologien mechanischer aufbau der penny-motoren technische daten und varianten anwendungsfelder

3 standort mikroforum wendelsheim
firmensitz partner: FAG Kugelfischer AG Institut für Mikrotechnik Mainz (IMM) hochtechnologiepark wendelsheim kompetenz in lagerungs-technik mitarbeiter, 2,2 milliarden euro umsatz kompetenz in mikrotechnik

4 einblick in die mechanische fertigung und montage
zerspanen messen montieren

5 mikrosystemtechnik 1. bestrahlung negativ resist
2. galvanische abscheidung negativ resist 3. resistentfernung kupfer

6 magnetisierung simuliert mit maxwell 3d
basic design of magnetization device

7 selbstgeführte motoren fremdgeführte motoren
standardprogramm selbstgeführte motoren fremdgeführte motoren mechanischer kommutator elektrischer kommutator lastabhängige drehzahl frequenzabhängige drehzahl wechselstrom-motoren gleichstrom-motoren elektronik-motoren (ec) asynchronmotoren synchronmotoren

8 penny-motor: prinzipieller aufbau
welle rotor deckel magnetring stator lager flachspule rotor flansch rückschlussring

9 magnetischer kreis deckel magnet rückschlussring
simuliert mit maxwell 3d

10 high-end penny-motor (he) für anwendungen mit besonders hohem drehmomentbedarf
durchmesser: Ø 12,8 mm höhe: 1,4 mm drehmomentkonstante: 0,53 mNm/A max. drehzahl: min-1

11 durchmesser: Ø 12,0 mm höhe: 2,1 mm drehmomentkonstante: 0,32 mNm/A max. drehzahl: min-1 yoke-less penny-motor (yl) für anwendungen mit hohem drehmomentbedarf auf engstem raum

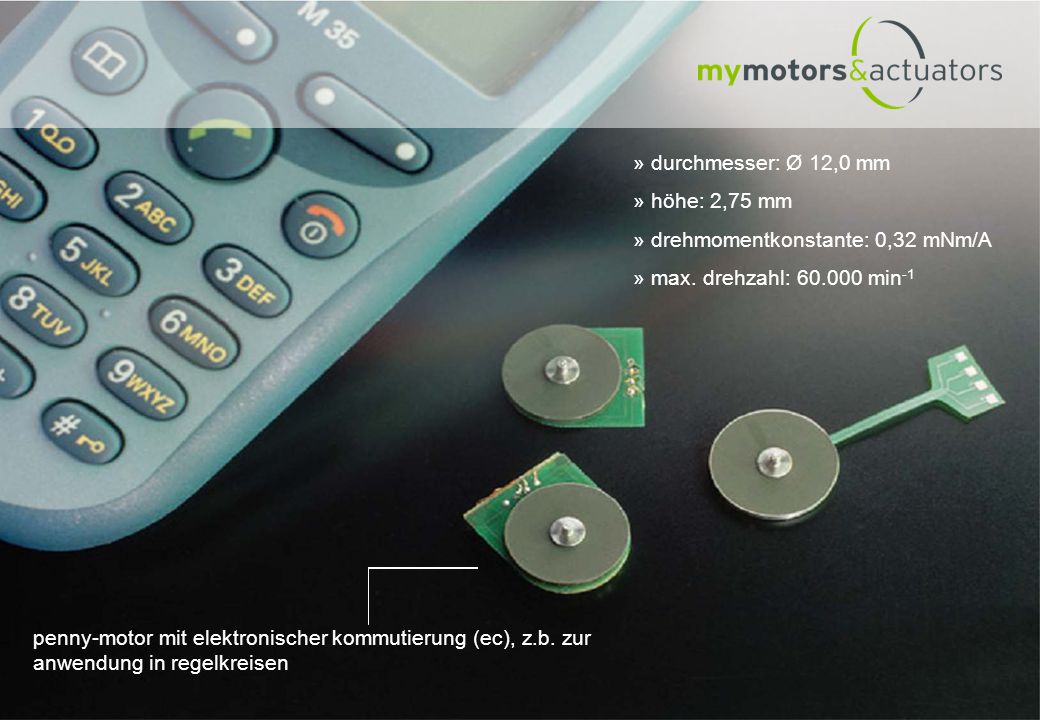

12 durchmesser: Ø 12,0 mm höhe: 2,75 mm drehmomentkonstante: 0,32 mNm/A max. drehzahl: min-1 penny-motor mit elektronischer kommutierung (ec), z.b. zur anwendung in regelkreisen

13 motordiagramm für he penny-motor
nennspannung 3V

14 beispielhafte varianten / kundenspezifische lösungen
M5,5 x 0,5 hohlwelle ausführung als hohlwellenantrieb mit feststehendem gehäuse und getriebeschnittstelle

15 kommunikationstechnik » medizin- und labortechnik
anwendungsfelder » informations- und kommunikationstechnik » medizin- und labortechnik festplatten wechselmedien lüfter geräte mit unterstützender funktion analyse- und kontrollgeräte therapeutische geräte

16 » automatisierungs- und anwendungstechnik » unterhaltungstechnik
anwendungsfelder » automatisierungs- und anwendungstechnik » unterhaltungstechnik positionier- und robotersysteme mess- und analysesysteme ventil- und pumpensysteme digitalkameras mp3-player spielwaren

17 » luft- und raumfahrttechnik
anwendungsfelder » luft- und raumfahrttechnik flugsysteme kontroll-und überwachungssysteme kommunikations-, navigations- und ortungssysteme
