1 Vortrag Sportinfra 2014 Michael Fay
Energetische Sanierung und Umbau einer Tennishalle -Erstellung von 3 Sport- und Bewegungsräumen- Vortrag Sportinfra Michael Fay

2 Bauherr: Turngemeinde Unterliederbach 1887 e.V.
Michael Fay Dipl. Ing. Architekt Übungsleiter Turnen Vortrag Sportinfra Michael Fay

3 Ausgangssituation 2007 TG Unterliederbach hat eine ca. 300qm große Halle Lage am Rand des alten Ortskerns Baujahr vor 1900 mit Anbau von 1950 Halle nicht erweiterbar, nur 1 Sportangebot möglich Umlagen von 18000€ bei ca. 550 Mitgliedern Halle T-förmig Keine Parkplätze Vortrag Sportinfra 2014 Michael Fay

4 Vortrag Sportinfra 2014 Michael Fay
Optionen Neubau auf Erbpachtgrundstück der Stadt Frankfurt mit Bau einer 2-Felder Halle. Das Grundstück hatte den Nachteil das ein Bahnübergang sowie eine stark befahrene Straße überquert werden muss. Kaufangebot für eine bestehende Tennishalle und Umbau Die Halle liegt im Ort neben der bestehenden Bezirkssportanlage Kaufpreis zu teuer Letzter Punkt besser ausformulieren Vortrag Sportinfra Michael Fay

5 Vortrag Sportinfra 2014 Michael Fay

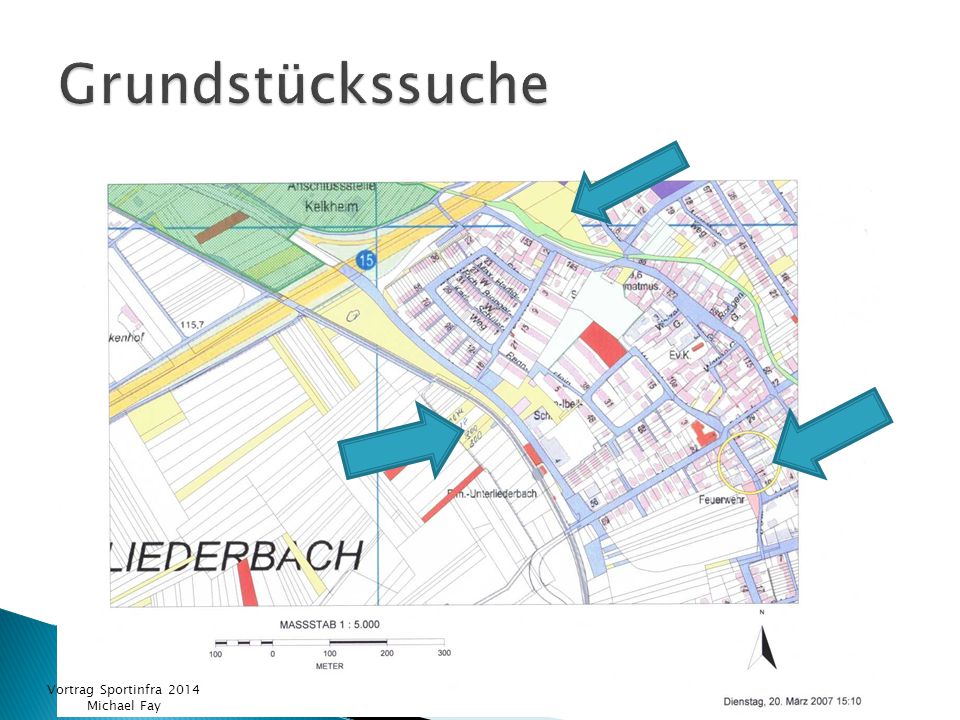

Grundstückssuche Vortrag Sportinfra Michael Fay

6 Vortrag Sportinfra 2014 Michael Fay
Tennishalle 3 Felder Tennishalle Maße 50m x 37m + Nebengebäude Baujahr 1976 Nutzfläche 1820qm Vortrag Sportinfra Michael Fay

7 Nord-Ostansicht Süd-Westansicht Vortrag Sportinfra 2014 Michael Fay

8 Vortrag Sportinfra 2014 Michael Fay
Bestandsaufnahme Vortrag Sportinfra Michael Fay

9 Vortrag Sportinfra 2014 Michael Fay
Halle Leimbinderkonstruktion Dachneigung 20° Dachdeckung aus asbesthaltigen Wellplatten Dachdämmung aus Styroporplatten 4cm stark. Platten geschrumpft Skobalit-Wellplatten zur Belichtung in der Dachfläche Wände aus Kalksandstein Sichtmauerwerk gestrichen Betonstützen alle 7,65m In den Giebelwänden Plexiglasdoppelstegplatten auf Holzständerkonstruktion Warmluftheizung mit Zuführung auf dem Dach des vorhanden Umkleidetrakts Bodenbelag Teppichboden Viel text Vortrag Sportinfra Michael Fay

10 Vortrag Sportinfra 2014 Michael Fay
Nebengebäude Umkleiden Nutzfläche 410qm Gaststätte Nutzfläche 104qm Hausmeisterwohnung Nutzfläche 108qm Flachdach Holzbalkenkonstruktion hinterlüftet Dachdämmung ca. 8cm Mineralwolle Mauerwerk Kalksandstein als Sichtmauerwerk innen verputzt Aluminiumfenster mit Zweifachverglasung Könnte ma schöner gestalten Vortrag Sportinfra Michael Fay

11 Vortrag Sportinfra 2014 Michael Fay
Entwurfskonzept Aufteilung der Fläche in 3 unterschiedlich große Hallen Halle 1 Spielsportarten: Badminton, Tischtennis und Volleyball Halle 2 Gerätturnen Halle 3 Gymnastik Vortrag Sportinfra Michael Fay

12 Vortrag Sportinfra 2014 Michael Fay

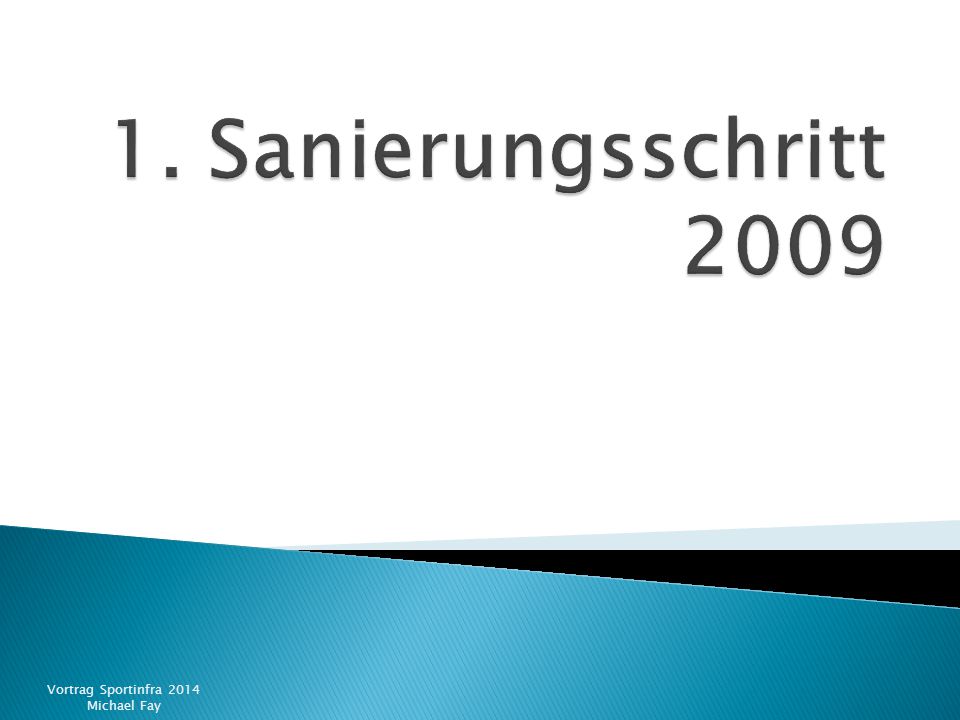

1. Sanierungsschritt 2009 Vortrag Sportinfra Michael Fay

13 Vortrag Sportinfra 2014 Michael Fay
Hallendach Entfernen von 2000qm asbesthaltiger Dacheindeckung Neueindeckung mit Sandwichplatten, Stärke 10cm, U-Wert 0,22 W/m²K Gewicht 12kg/qm Einbau von 5 Lichtbändern, Fläche 200qm Vortrag Sportinfra Michael Fay

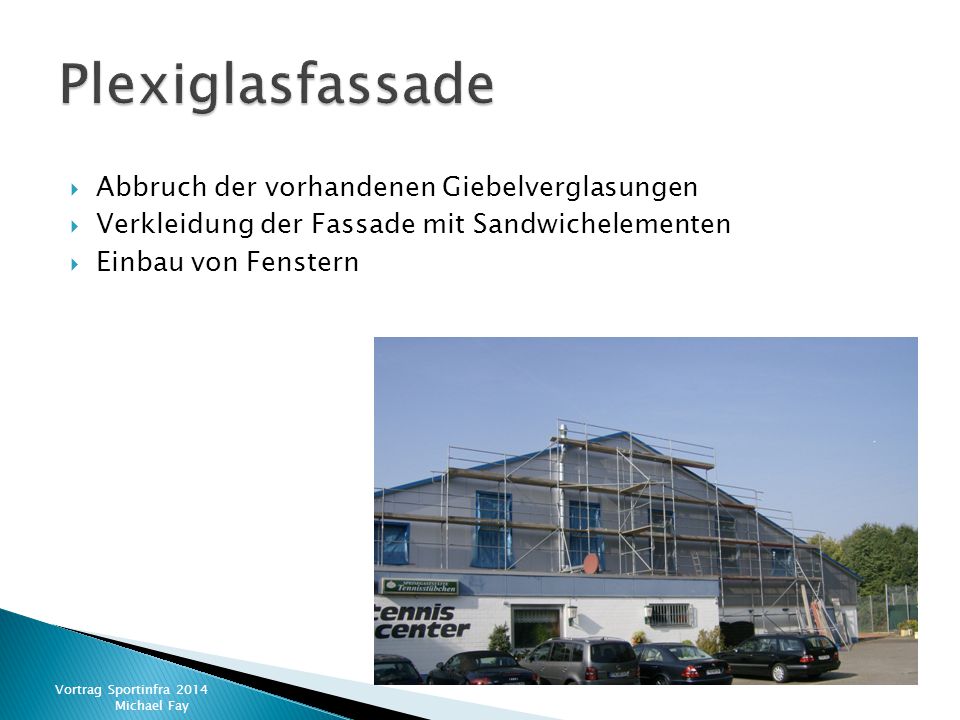

14 Plexiglasfassade Abbruch der vorhandenen Giebelverglasungen
Verkleidung der Fassade mit Sandwichelementen Einbau von Fenstern Vortrag Sportinfra 2014 Michael Fay

15 Vortrag Sportinfra 2014 Michael Fay
2. Sanierungsschritt 2010 Vortrag Sportinfra Michael Fay

16 Vortrag Sportinfra 2014 Michael Fay
Halle Aufteilung der Halle Zeitraum: Mai bis September Entfernen des Teppichbodens Einbau von bis zu 11m hohen Holzständerwänden einschalig und zweischalig bei Trennwänden zwischen Hallen. Einbau einer Deckenstrahlungsheizung Erneuerung der Beleuchtung Lichtstärken schaltbar von 200,400 und 600Lux Vortrag Sportinfra Michael Fay

17 Vortrag Sportinfra 2014 Michael Fay
Nebenräume Sanierung Flachdach und Attika mit U-Wert 0,20 W/m²K Neuaufteilung Eingangsbereich und Umkleiden Einbau Behinderten WC Erneuerung der Heizungsanlage (neu 140kw, alt 290kw) Aufstellung einer Solaranlage auf dem Flachdach zur Wassererwärmung Erneuerung Duschen mit wassersparenden Armaturen Abluft Duschen mit Feuchteautomatik Zu viel Text Vortrag Sportinfra Michael Fay

18 Vortrag Sportinfra 2014 Michael Fay

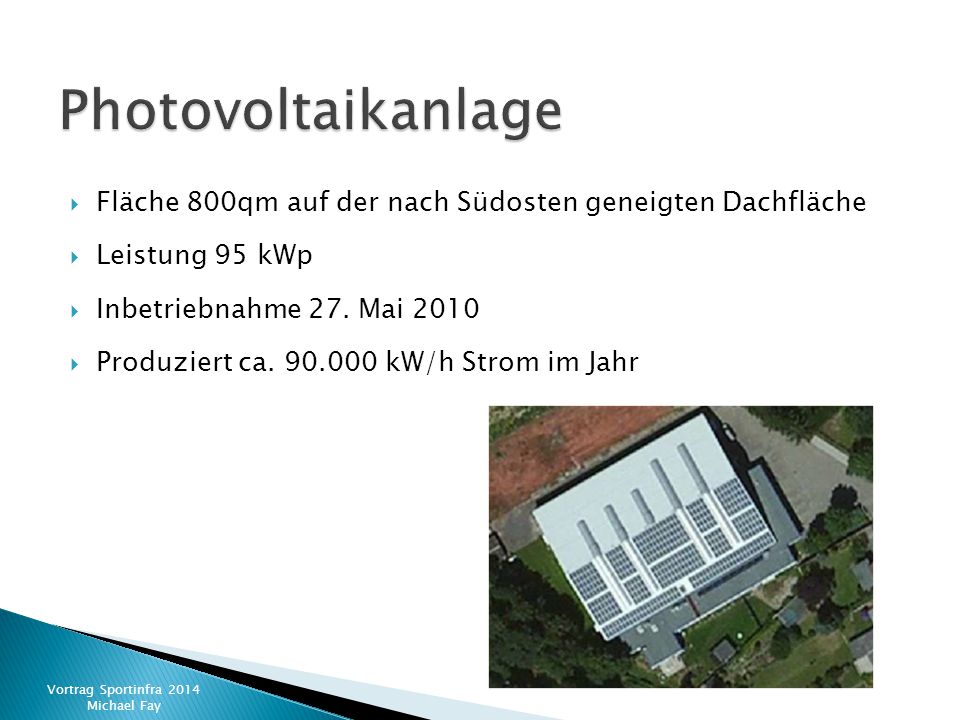

Photovoltaikanlage Fläche 800qm auf der nach Südosten geneigten Dachfläche Leistung 95 kWp Inbetriebnahme 27. Mai 2010 Produziert ca kW/h Strom im Jahr Bild Vortrag Sportinfra Michael Fay

19 Vortrag Sportinfra 2014 Michael Fay
3. Sanierungsschritt Vortrag Sportinfra Michael Fay

20 Fassadendämmung Dämmung aller Fassadenflächen bis 2,4m Höhe mit 12cm starken Wärmedämmverbundsystem mit erhöhter Stoßfestigkeit Austausch und Vergrößerung der Fenster Neue Fenster mit 3-fach Verglasung Errichtung von Vordächern an den Halleneingängen Vortrag Sportinfra 2014 Michael Fay

21 Vortrag Sportinfra 2014 Michael Fay
Kosten Baukosten für Sanierung in 3 Schritten ohne Baunebenkosten € Photovoltaikanlage € Vortrag Sportinfra Michael Fay

22 Vortrag Sportinfra 2014 Michael Fay
Impressionen der umgebauten Halle Vortrag Sportinfra Michael Fay

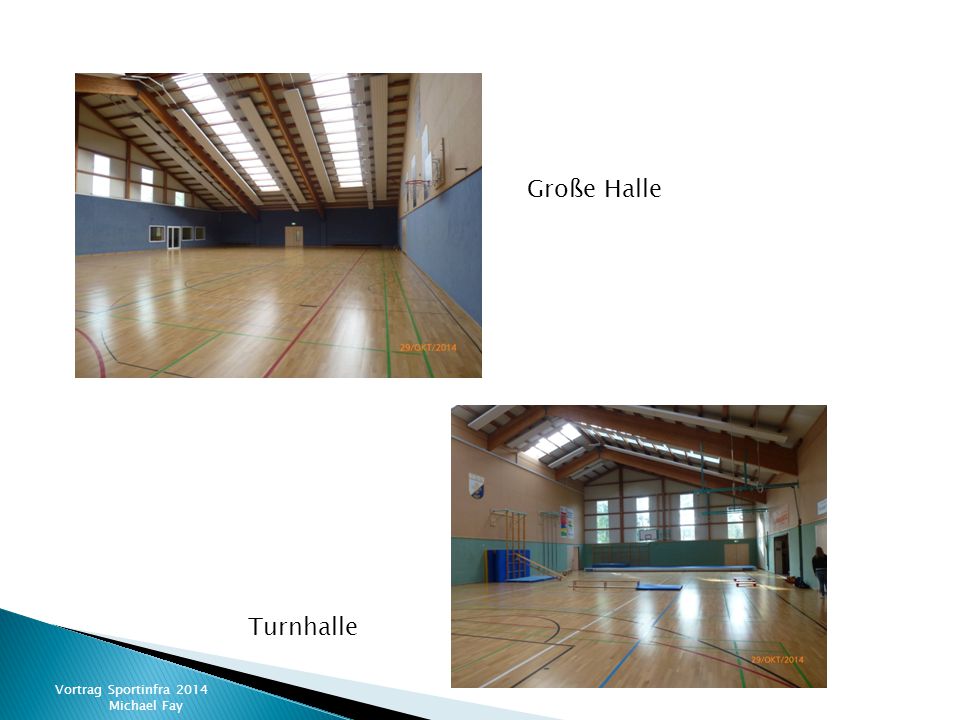

23 Große Halle Turnhalle Vortrag Sportinfra 2014 Michael Fay

24 Vortrag Sportinfra 2014 Michael Fay
Gymnastikhalle Ansicht von Norden mit Multifunktionssportanlage Vortrag Sportinfra Michael Fay

25 Vielen Dank für Ihre Aufmerksamkeit
Eingangsbereich 2007 Eingangsbereich 2014 Vortrag Sportinfra 2014 Michael Fay
