1
Herzlich Willkommen Roland Kistler Sales Engineer
Tel (89)
2
XANTO S
3
Die XANTO S Serie Bauform Tower oder Rack Spannung 230V, 1/1~ Leistung
700 – 3.000VA Rack-Tower-Kombi 230V, 1/1~ 6.000 – VA Tower 400/230V, 3/1~ – VA
4
Wirkungsgrad
5
Wirkungsgrad 1/2 Output 93% Input 100% XANTO S 6000 = 92%
Verluste der Baugruppen Output 93% Input 100% Thermische Verluste z.B. Umrichter Elektrische Verluste z.B. Filter, Display, Kommunikation Mechanische Verluste z.B. Lüfter Januar 2012: 33,9% Siemens/Sempirus PV-Modul 20% monokristallines PV-Modul 16% polykristallines PV-Modul
6
Konventionelle USV mit = 83% Moderne USV mit = 93%
Wirkungsgrad 2/2 Konventionelle USV mit = 83% Moderne USV mit = 93% = 83% 17% Verlustleistung 17% Verlustleistung x 9kW = 1,5kW 1,5kW x 24 h x 365 Tage = kWh 13.403kWh x 0,22 EUR = EUR p.a. = 93% 7% Verlustleistung 7% Verlustleistung x 9kW = 0,6kW 0,6kW x 24 h x 365 Tage = 5.519kWh 5.519kWh x 0,22 EUR = EUR p.a. Kostenvorteil einer modernen USV = EUR p.a.
7
Leistungsfaktor
8
Leistungsfaktor 1/3 Die Scheinleistung (VA) gibt ein wichtiges technisches Merkmal von USV-Anlagen an. Sie wird auch meist in der Modellbezeichnung von USV-Anlagen aufgeführt, z.B. hat die XANTO S 6000 eine Scheinleistung von 6000VA. Die Nennleistung (W) ist ein weiteres wichtiges Merkmal bzgl. der Leistungsfähigkeit von USV-Anlagen. Das Verhältnis Nennleistung zu Scheinleistung gibt den Leistungsfaktor an. Der Leistungsfaktor ist immer kleiner als 1, da die Nennleistung immer geringer als die Scheinleistung ist.
9
Leistungsfaktor 2/3 Mit einen Leistungsfaktor von 0,9 kann also deutlich mehr Nennleistung von der USV-Anlage abgegeben werden, als bei einen Leistungsfaktor von 0,7. Moderne Computer bzw. Server besitzen ein oder mehrere PFC Netzteile (Power Factor Correction = Leistungsfaktorkorrekturfilter). Der Leistungsfaktor liegt bei diesen Netzteilen nahe 1. Je näher die USV-Anlage dem Leistungsfaktor 1 kommt, umso besser. Evtl. ist sogar ein Downsizing von USV-Anlagen möglich, siehe Beispiel. Z.B. Konventionelle USV mit Leistungsfaktor 0,7: 2000VA, 1400W Moderne USV mit Leistungsfaktor 0,9: 1500VA, 1350W
10
Oder Stark vereinfacht! Leistungsfaktor 3/3 S = Scheinleistung
Blind- Leistung Wirk- Leistung Schein- Leistung S = Scheinleistung P = Wirkleistung Q = Blindleistung φ = Phasenwinkel Cos φ = Leistungsfaktor Stark vereinfacht!
11
Wartungsbypass
12
Serienmäßiger Wartungsbypass 1/2
Ähnlich einer Dockingstation für Notebooks ist die PDU mit dem integrierten Wartungsbypass über zwei Zentralstecker mit der USV-Anlage verbunden. Wenige Handgriffe genügen, und die USV-Anlage kann im Servicefall ohne Unterbrechung der angeschlossenen Verbraucher entfernt werden. 3x Schraub- befestigung 2x Zentral- stecker
13
Serienmäßiger Wartungsbypass 2/2
XSRT6000
14
Doppelter Netzeingang
15
Doppelter Netzeingang 1/2
Die XANTO S bzw besitzen jeweils einen Doppel-Netzeingang (mit der Bezeichnung INPUT und BYPASS auf der Klemmleiste). Durch zwei unabhängig abgesicherte Stromkreise kann eine erhöhte Sicherheit gewährleistet werden. Eine Elektrofachkraft muss hierzu 2 separate Zuleitungen zur USV-Anlage legen. Querschnitte und Absicherungen siehe Handbuch. Die beiden Zuleitungen können auf unterschiedlichen Phasen liegen, z.B. L1 und L2, der Nullleiter und der Schutzleiter müssen identisch sein.
16

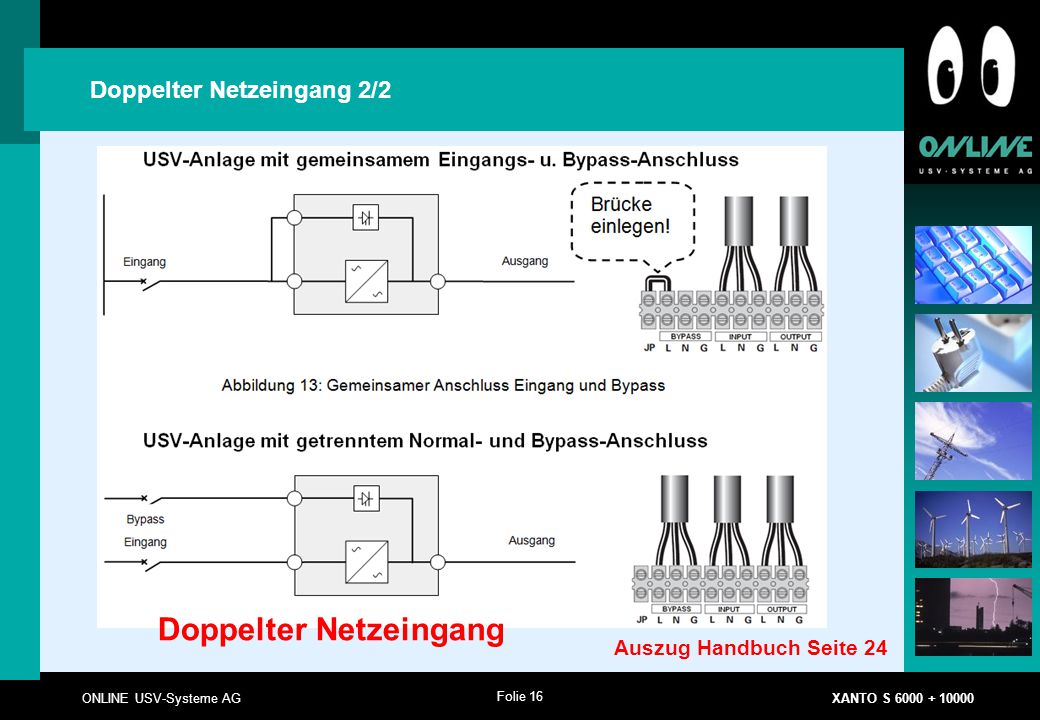

Doppelter Netzeingang
Auszug Handbuch Seite 24
17
Parallelschaltung
18
Parallelschaltung 1/2 Voraussetzung: 2 gleiche USV-Anlagen, mit gleicher Anzahl an Batteriepaketen. USV-Anlagen mit Datenkabel verbinden (im Lieferumfang). Elektrische Verschaltung siehe rechts. USV-Anlagen auf gleiche Ausgangsspannung ein- stellen (z.B. 230V). Keine weitere Konfiguration notwendig.
19
Automatischer Übergang
Parallelschaltung 2/2 Redundanz (1+1) (Load Sharing) Leistungserhöhung (2+0) Ausgangsleistung USV 1 USV 2 USV 1 + USV2 Automatischer Übergang von Redundanz zu Leistungserhöhung und umgekehrt. Ausgangsleistung USV 1 USV 2 USV 1 + USV2
20
Erweitertes Batteriemanagement
21
Erweitertes Batteriemanagement (EBM+)
Vorteile von EBM+ Wesentliche Verlängerung der Batterielebensdauer um bis zu 50% Verkürzung der Ladedauer auf 3 Stunden (90% Ladezustand), vorher = 8 Std. Automatische Diagnose des Batteriezustands einschließlich Prognose
22
Skalierbare Überbrückungszeit
23
Skalierbare Überbrückungszeit 1/2
24
Bis zu 4x Batteriepakete möglich
Skalierbare Überbrückungszeit 2/2 XSRT10000 XSRT6000 XSRT6000BP XSRT10000BP Bis zu 4x Batteriepakete möglich
25
Sonstiges
26
Videoanleitungen Ausführliche Videoanleitungen
unter oder auf jeder unserer Webseiten rechts unten, über das „Youtube“ Icon
27
Vielen Dank für Ihre Aufmerksamkeit !
Roland Kistler Sales Engineer Tel (89)
