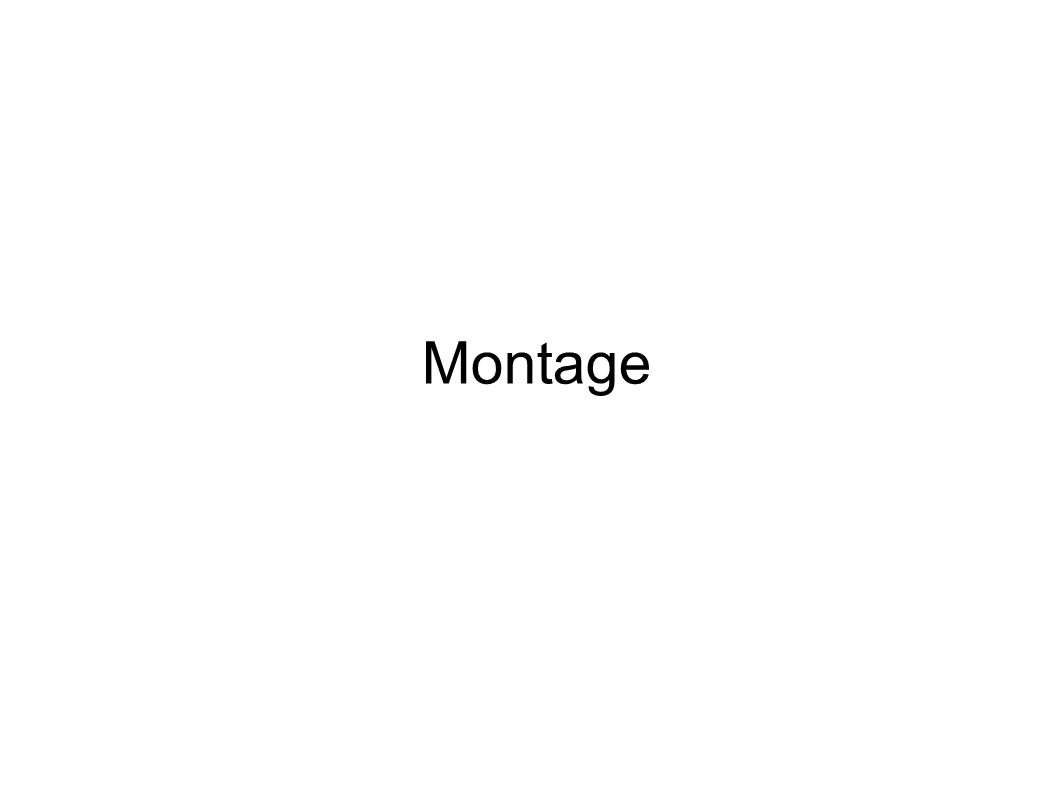

1 Montage

2 Beseitigung potentieller Fehlerquellen Fehler: Fehlerhaftes Kontaktieren Verunreinigungen mit Spiritus entfernen Mindestabstände einhalten Leiterbahnen mittig zwischen Pads ausrichten

3 Lot nicht verwischen und mittig bzw. mit großem Abstand zum anderen Pad anbringen gleichmäßige Verteilung der Dispenspunkte Versatz von BE durch symmetrisches Setzen dieser vermeiden Beseitigung potentieller Fehlerquellen

4 Aufbringen des Lotwerkstoffs Sollvolumen für die Dots sollte dem Volumen eines äquivalenten Quaders entsprechen, der 90 Prozent der Padfläche bei einer Höhe von 200µm bedeckt Nadeldurchmesser 0,6 mm(Farbcode: rosa) Variation der Menge der Lotpaste nur durch Verändern der Zeit des Druckerimpulses Einteilung der Padflächen in 4 Gruppen

5 Größenverhältnisse Bauelemente PadGruppe Durchschnittsfläche in mm² Faktor IC, Transistor 1,32 und 1,411,361,00 Diode, Potentiometer(kl. Anschluss) 2,508 und 2,52 22,511,85 Widerstand, Kondensator(kl.) 2,883 2,12 Kondensator(gr.), Potentiometer(gr. Anschluss) 4 und 4,1644,083,00 keine Probleme hinsichtlich Verschmieren, zu großen oder zu kleinen Dispenspunkten Keine zu nahe gesetzten Dispenspunkte an Padflächen bzw. an Leiterzügen

6 Bestückung Bauelemente symmetrisch anbringen Versetzung der Bauelemente verhindern Separates Arbeiten ermöglicht zügiges Arbeiten Arbeiten mit Hilfe der Stückliste und des Bestückungsplans verhindert Bestückungsfehler Ruhiges, präzises und konzentriertes Arbeiten
