Straßendatenmanagement im Landkreis Mittelsachsen

Präsentation zum Thema: "Straßendatenmanagement im Landkreis Mittelsachsen"—  Präsentation transkript:

1 Straßendatenmanagement im Landkreis Mittelsachsen

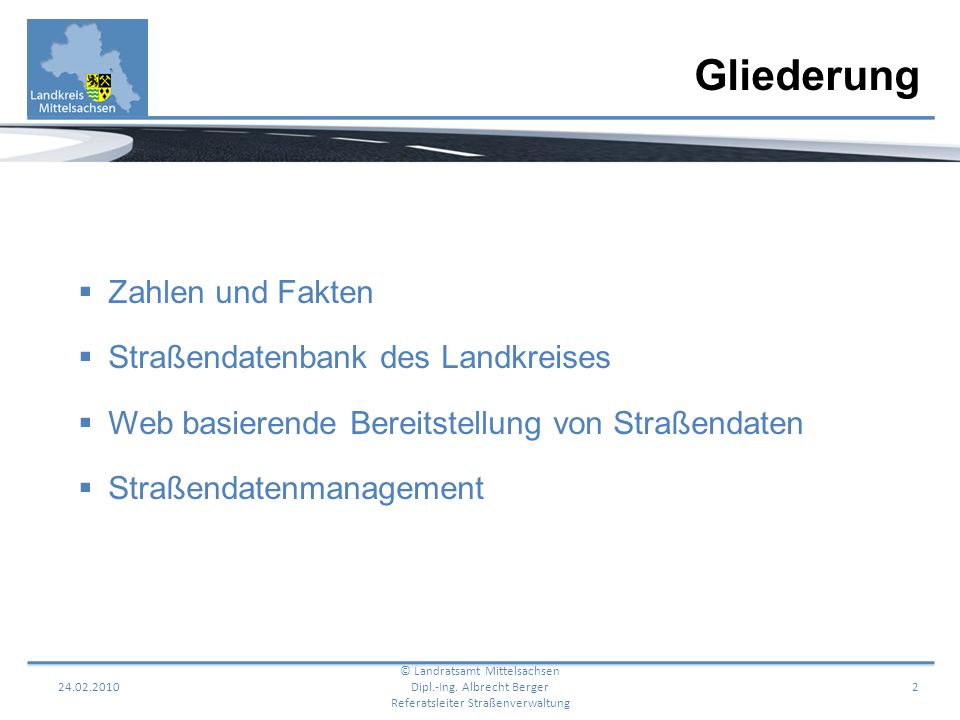

2 Gliederung Zahlen und Fakten Straßendatenbank des Landkreises
Web basierende Bereitstellung von Straßendaten Straßendatenmanagement © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung

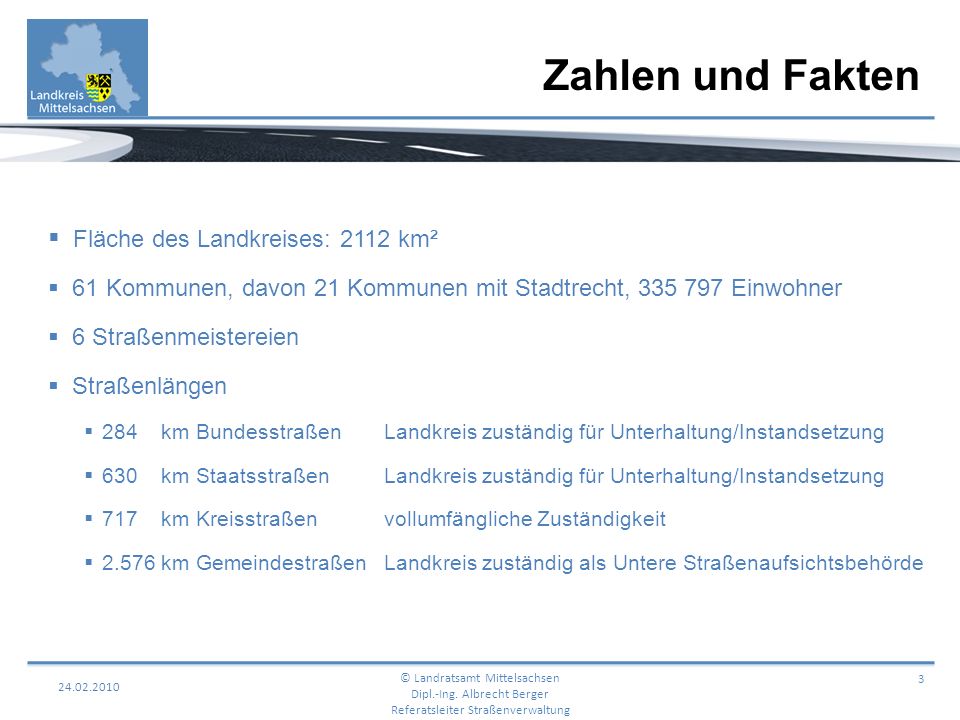

3 Zahlen und Fakten Fläche des Landkreises: 2112 km²
61 Kommunen, davon 21 Kommunen mit Stadtrecht, Einwohner 6 Straßenmeistereien Straßenlängen km Bundesstraßen Landkreis zuständig für Unterhaltung/Instandsetzung km Staatsstraßen Landkreis zuständig für Unterhaltung/Instandsetzung km Kreisstraßen vollumfängliche Zuständigkeit 2.576 km Gemeindestraßen Landkreis zuständig als Untere Straßenaufsichtsbehörde © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung

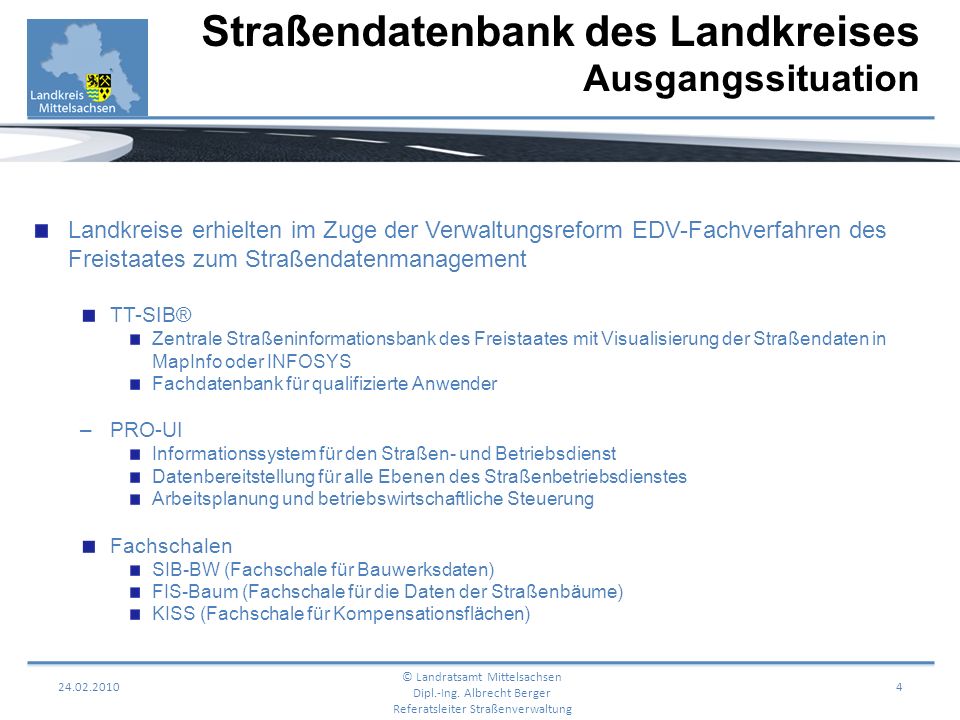

4 Straßendatenbank des Landkreises Ausgangssituation
Landkreise erhielten im Zuge der Verwaltungsreform EDV-Fachverfahren des Freistaates zum Straßendatenmanagement TT-SIB® Zentrale Straßeninformationsbank des Freistaates mit Visualisierung der Straßendaten in MapInfo oder INFOSYS Fachdatenbank für qualifizierte Anwender PRO-UI Informationssystem für den Straßen- und Betriebsdienst Datenbereitstellung für alle Ebenen des Straßenbetriebsdienstes Arbeitsplanung und betriebswirtschaftliche Steuerung Fachschalen SIB-BW (Fachschale für Bauwerksdaten) FIS-Baum (Fachschale für die Daten der Straßenbäume) KISS (Fachschale für Kompensationsflächen) © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung

5 Straßendatenbank des Landkreises Ausgangssituation
Datenbestände der ehem. Landkreise liegen nicht im gleichen Umfang vor Bestandsdaten der bisher ausgeführten Straßenbaumaßnahmen liegen nicht in einheitlicher digitaler Form vor Verknüpfung der vorhandenen Daten aus unterschiedlichen Datenbanken ist nur teilweise und mit zusätzlichen Aufwand möglich Visualisierung der Daten in PRO-UI war bisher nicht vorgesehen, in der TT-SIB ist die Visualisierung nur teilweise in der Lage ausreichend genau Straßendaten werden nur zum Teil in der Produktion vor Ort mobil genutzt 5 © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung

6 Straßendatenbank des Landkreises Ausgangssituation
10% des Straßenverwaltungs- und Unterhaltungspersonals im Landkreis und in den Straßenmeistereien haben Bearbeitungsrechte auf die digitalen Straßendaten Gemeindestraßen- und Wegenetz liegt nicht in einer aktuellen nutzbaren und digitalen Form vor 6 © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung

7 Straßendatenbank des Landkreises Zielvorstellung
Hauptziel Effizienter Ausbau und Erhalt der Straßen PMS (Pavement Management System) Effektive Verwaltung der Straßen © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung

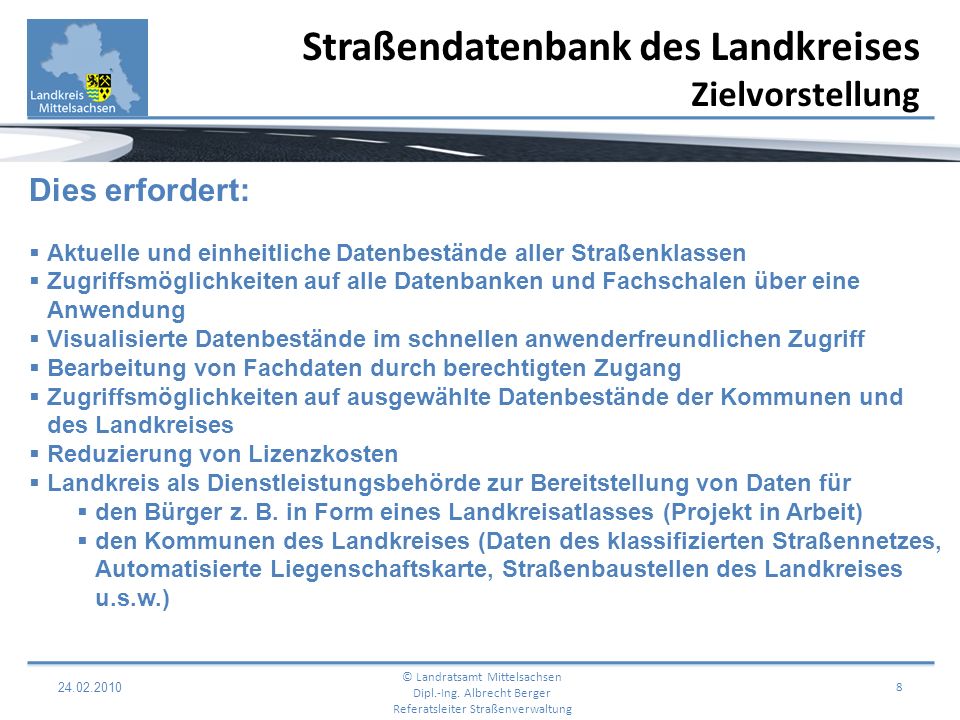

8 Straßendatenbank des Landkreises Zielvorstellung
Dies erfordert: Aktuelle und einheitliche Datenbestände aller Straßenklassen Zugriffsmöglichkeiten auf alle Datenbanken und Fachschalen über eine Anwendung Visualisierte Datenbestände im schnellen anwenderfreundlichen Zugriff Bearbeitung von Fachdaten durch berechtigten Zugang Zugriffsmöglichkeiten auf ausgewählte Datenbestände der Kommunen und des Landkreises Reduzierung von Lizenzkosten Landkreis als Dienstleistungsbehörde zur Bereitstellung von Daten für den Bürger z. B. in Form eines Landkreisatlasses (Projekt in Arbeit) den Kommunen des Landkreises (Daten des klassifizierten Straßennetzes, Automatisierte Liegenschaftskarte, Straßenbaustellen des Landkreises u.s.w.) 8 © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung 8

9 Web basierende Bereitstellung von Straßendaten
Systemeigenschaften WebLine SIB Systemeigenschaften ESRI Technologie Basis: ArcGIS Server Advanced WebLine SIB Kooperationsentwicklung: INTEND Geoinformatik GmbH GEO Net solution GmbH © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung 9

10 Web basierende Bereitstellung von Straßendaten
Systemeigenschaften WebLine SIB Systemeigenschaften Hosting der Daten Rechenzentrum in Leipzig mit hohem Sicherheitsstandard Aktualisierung durch gesicherten Zugang über Fachpersonal des Landkreises © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung 10

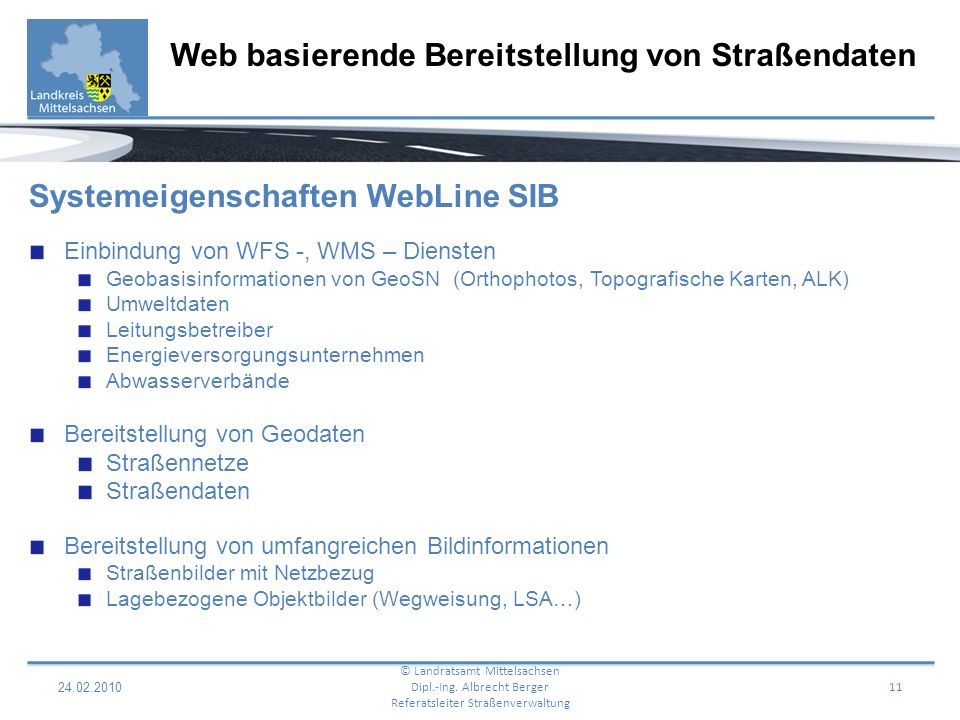

11 Web basierende Bereitstellung von Straßendaten
Systemeigenschaften WebLine SIB Einbindung von WFS -, WMS – Diensten Geobasisinformationen von GeoSN (Orthophotos, Topografische Karten, ALK) Umweltdaten Leitungsbetreiber Energieversorgungsunternehmen Abwasserverbände Bereitstellung von Geodaten Straßennetze Straßendaten Bereitstellung von umfangreichen Bildinformationen Straßenbilder mit Netzbezug Lagebezogene Objektbilder (Wegweisung, LSA…) © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung 11

12 Web basierende Bereitstellung von Straßendaten
Systemeigenschaften WebLine SIB Erzeugen und Drucken von Karten Individuelle Kartengestaltung Thematische Karten (Verkehrsmengen, Zustandsdaten, Baustellen…) Export PDF- Format © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung 12

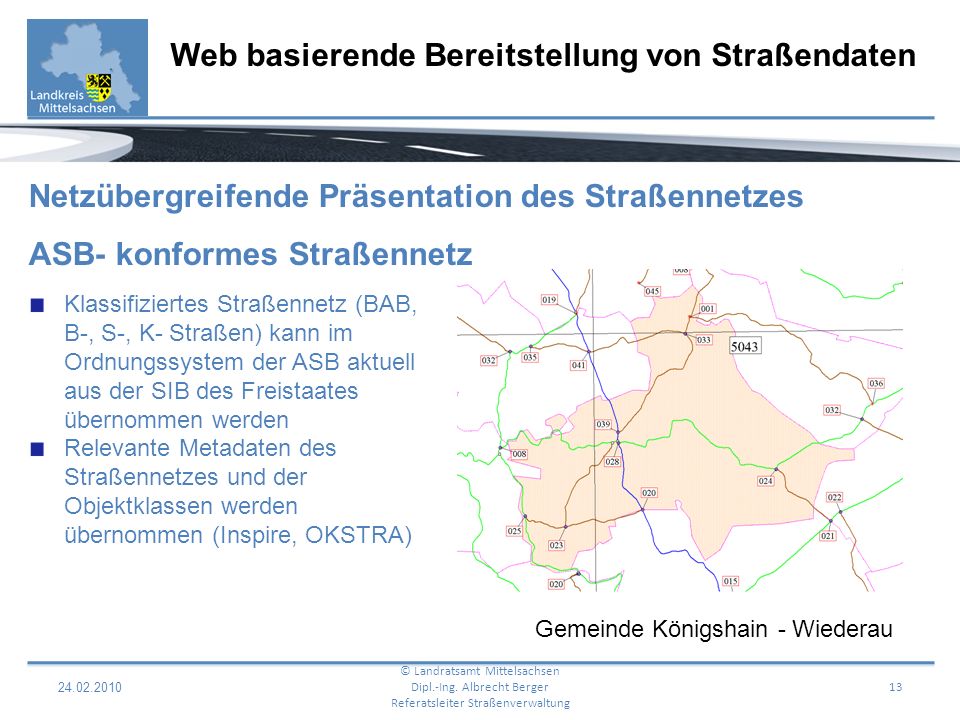

13 Web basierende Bereitstellung von Straßendaten
Netzübergreifende Präsentation des Straßennetzes ASB- konformes Straßennetz Klassifiziertes Straßennetz (BAB, B-, S-, K- Straßen) kann im Ordnungssystem der ASB aktuell aus der SIB des Freistaates übernommen werden Relevante Metadaten des Straßennetzes und der Objektklassen werden übernommen (Inspire, OKSTRA) Gemeinde Königshain - Wiederau © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung 13

14 Web basierende Bereitstellung von Straßendaten
Netzübergreifende Präsentation des Straßennetzes ASB- konformes Straßennetz Gemeinde Königshain - Wiederau © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung 14

15 Web basierende Bereitstellung von Straßendaten
Netzübergreifende Präsentation des Straßennetzes Knoten-Kanten-Modell Kommunales Gitternetz nach FGSV- Richtlinien AP 9 Gemeindestraßen und Wegenetz liegt digital im Knoten-Kanten-Modell nach FGSV- Richtlinien (AP 9) vor Relevante Metadaten des Gemeindestraßennetzes und der Objektklassen sind eingearbeitet (OKSTRA kommunal) Gemeinde Königshain - Wiederau © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung 15

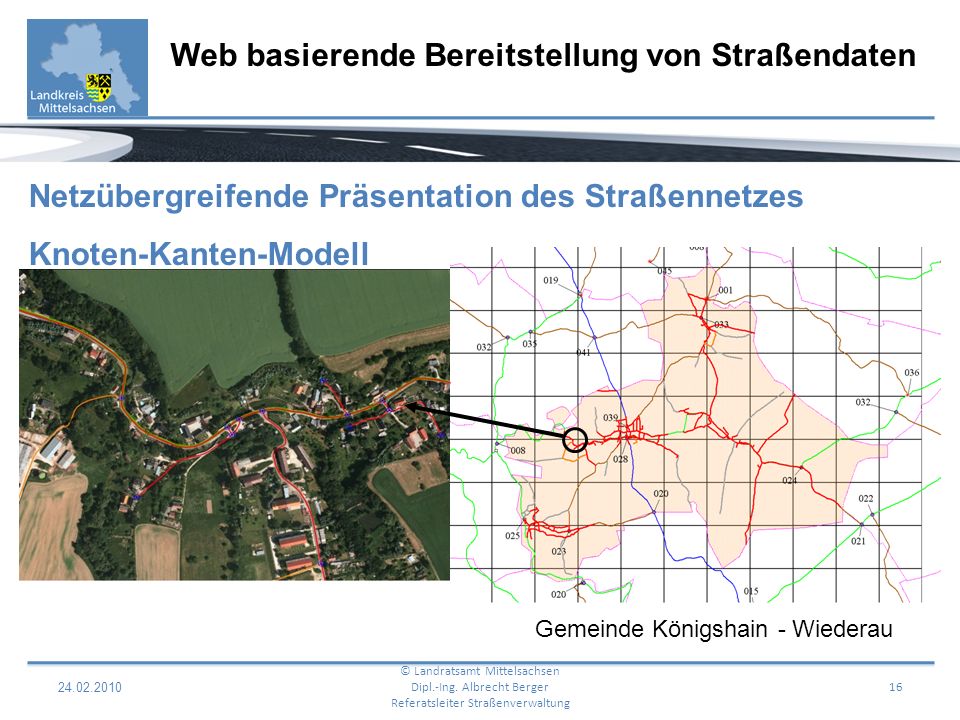

16 Web basierende Bereitstellung von Straßendaten
Netzübergreifende Präsentation des Straßennetzes Knoten-Kanten-Modell Gemeinde Königshain - Wiederau © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung 16

17 Web basierende Bereitstellung von Straßendaten
Netzübergreifende Präsentation des Straßennetzes Ergebnis: Anwenderbezogene Darstellung des Straßennetzes Netzübergreifende Berechnung und Darstellung von Verkehrsflächen und Objekte Kosteneinsparungen in der Wertermittlung von Verkehrsflächen (Doppik) Aktuelles Gesamtstraßennetz des Landkreises Voraussetzung für netzübergreifende Baustellenkoordinierung und Havariemanagement © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung 17

18 Web basierende Bereitstellung von Straßendaten
Digitale Straßen- und Bestandsverzeichnisse Grundlage: Sächsisches Straßengesetz (SächsStrG) Verordnung über die Straßen- und Bestandsverzeichnisse (StraBeVerzVO) des Freistaates Sachsen Klassifiziertes Straßennetz ist als Straßen- und Bestandsverzeichnis in der SIB des Freistaates vorhanden und wird fortgeführt Gemeindestraßen- und Wegenetz liegt nur teilweise in digitaler Form vor und wird auf Karteikarten und topografischen Karten fortgeführt © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung 18

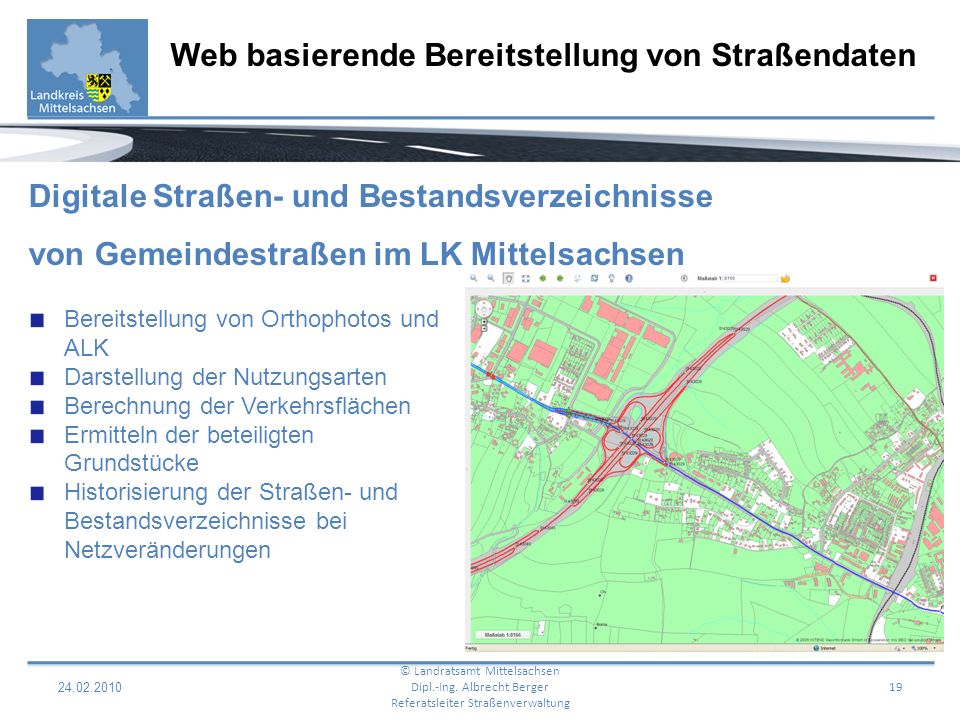

19 Web basierende Bereitstellung von Straßendaten
Digitale Straßen- und Bestandsverzeichnisse von Gemeindestraßen im LK Mittelsachsen Bereitstellung von Orthophotos und ALK Darstellung der Nutzungsarten Berechnung der Verkehrsflächen Ermitteln der beteiligten Grundstücke Historisierung der Straßen- und Bestandsverzeichnisse bei Netzveränderungen © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung 19

20 Web basierende Bereitstellung von Straßendaten
Digitale Daten in der Produktion (mobile Anwendungen) Nutzung der digitalen Daten vor Ort Dokumentation der Veränderungen Lokalisierung mit integriertem GPS im Ordnungssystem ASB und im kommunalen Straßennetz Bearbeitung und Attributierung von Objekten in den Strukturen der SIB (ASB und kommunal) © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung 20

21 Web basierende Bereitstellung von Straßendaten
Systemintegration in vorhandene Anwendungen PRO-UI Fachanwendung der Straßenbauverwaltungen und der Landkreise Informationssystem für den Straßen- und Betriebsdienst WebLine SIB als geografische Plattform © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung 21

22 Web basierende Bereitstellung von Straßendaten
Bereitstellung von Planungs- und Bestandsdokumentationen Ablage der Daten entsprechend der Kataloge Bestandspläne Verknüpfung der Daten mit anderen Datenstrukturen über ID oder GUID © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung 22

23 Web basierende Bereitstellung von Straßendaten
Erhaltungsmanagement – die nächsten Schritte Darstellung und Visualisierung: Zustandsgrößen Zustandswerte (Gebrauchswert, Substanzwert, Gesamtwert) Bauklassen Deckenaufbaudaten Baujahr Verknüpfung mit: Netzkonzeption des Landkreises Erhaltungskosten Erhaltungsmaßnahmen Verkehrsmengen Gemeinde Königshain - Wiederau © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung 23

24 Web basierende Bereitstellung von Straßendaten
INSPIRE konforme Straßenverkehrsdaten des Landkreises Straßenverkehrsnetze liegen in der WebLine SIB des Landkreises INSPIRE konform 2011 vor Nutzung der vorhandenen Datenbestände der SIB Entwicklung eines INSPIRE konformen Webdienst unter Nutzung OKSTRA und OKSTRA kommunaler Daten INSPIRE inspiriert © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung 24

25 Straßendatenmanagement
Umsetzung im Landkreis Mittelsachsen 2009 Aufbau einer Datenkoordinierungsstelle Koordinierung der Datenerhebung und Datenpflege Datenerhebung und Datenpflege → Ausstattung mit mobiler Technik Sicherung hoher Datenqualität 2009 Auftrag zur Erstellung einer Verkehrskonzeption für den Landkreis Überprüfung des Straßennetzes hinsichtlich Netzfunktion und Verkehrsbedeutung Datenerhebung zum Kreisstraßennetzes → Zustand → Querschnitte des Gesamtstraßenkörpers → Achsen → Video bzw. Einzelbilderfassung Erstellung eines Ausbau- und Erhaltungsmanagement für Kreisstraßen © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung

26 Straßendatenmanagement
2009 Konzeption einheitlicher Verfahrensablauf Straßenbaumaßnahmen (s. Schema) Ab 2009 Übernahme der Bestandsunterlagen aus Baumaßnahmen der vergangenen Jahre in die TT-SIB © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung

27 Straßendatenmanagement
2007/2008 Mobile Betriebsdatenerfassung Sommer- und Winterdienst in 2 von 6 Straßenmeistereien → PRO-UI Sommerdienst - Grasmahd → Länge, Fläche → Geschwindigkeit → Ortung der Arbeit → Zeit - MoSa* → Erfassung von Zustandsberichten Winterdienst → Oberflächentemperatur der Fahrbahn → Streumenge → Fahrgeschwindigkeit → Fahr-, Streu- und Räumkilometer → Ortung nach Straßenklasse (Bund, Land, Kreis) → Solezugabe → Lufttemperatur 2010 – Ausstattung aller Straßenmeistereien *MoSa (Motorisierte Straßenaufsicht) © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung

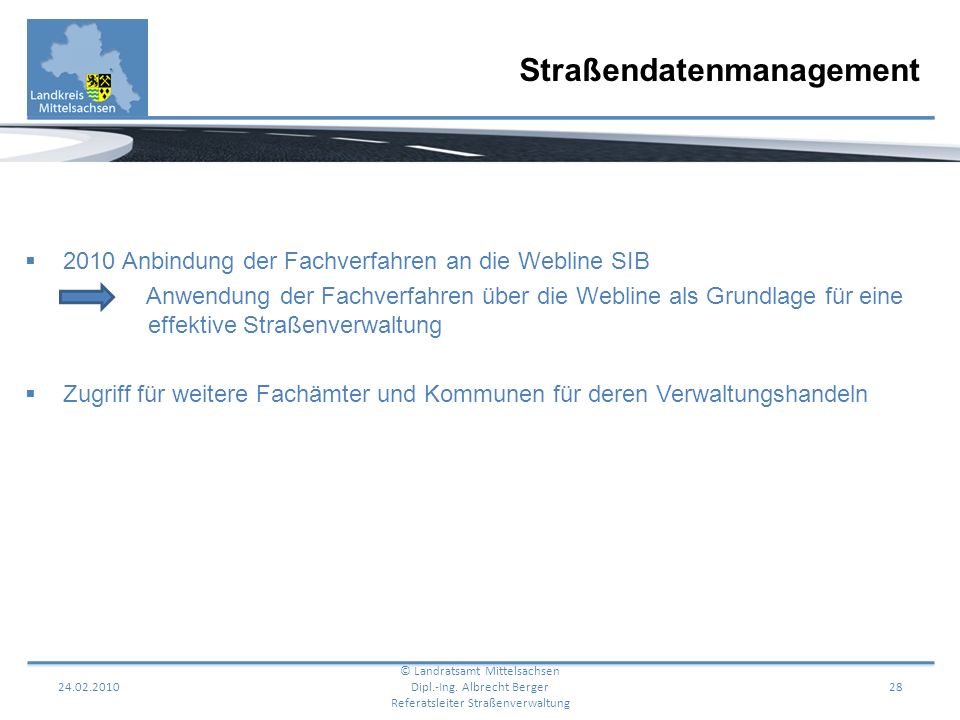

28 Straßendatenmanagement
2010 Anbindung der Fachverfahren an die Webline SIB Anwendung der Fachverfahren über die Webline als Grundlage für eine effektive Straßenverwaltung Zugriff für weitere Fachämter und Kommunen für deren Verwaltungshandeln © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung

29 Vielen Dank für Ihre Aufmerksamkeit!
Lassen Sie uns gemeinsam auf den Straßen von Sachsen immer gut vorankommen. © Landratsamt Mittelsachsen Dipl.-Ing. Albrecht Berger Referatsleiter Straßenverwaltung
