Feuerwehrverband Ostfriesland e.V.

Präsentation zum Thema: "Feuerwehrverband Ostfriesland e.V."—  Präsentation transkript:

1 Feuerwehrverband Ostfriesland e.V.
Aurich, Emden, Leer, Norden, Wittmund Sprechfunker - Ausbildung III. 1

2 Feuerwehrverband Ostfriesland e.V.
Aurich, Emden, Leer, Norden, Wittmund Gerätekunde III. 2

3 Feuerwehrverband Ostfriesland e.V.
Funkgeräte Einsatz von Funkgeräten F E L 4m-Band III. 3

4 Feuerwehrverband Ostfriesland e.V.
Funkgeräte Einsatz von Funkgeräten 2m-Band III. 4

5 Feuerwehrverband Ostfriesland e.V.
Funkgeräte Abkürzung FuG steht für Funkgerät, diese Bezeichnung wurde bereits im 2. Weltkrieg genutzt Funkgeräte unterscheiden sich durch Aussehen, Frequenzbereich (4m-Band oder 2m-Band), Anzahl der Betriebskanäle, Möglichkeiten der Verkehrsarten- schaltung und Sendeleistung III. 5

6 Feuerwehrverband Ostfriesland e.V.
Funkgeräte - hinter die Abkürzung wird als Spezifizierung für den Gerätetyp eine ein- oder zweistellige Ziffer sowie bei Sondermodellen ein Buchstabe angehängt im 80-MHz-Bereich (4m-Band) werden FuG mit den Kennziffern 7, 8 und 13 eingesetzt, für den 2m-Band- Bereich sind FuG mit den Ziffern 9, 10 und bestimmt. III. 6

7 Feuerwehrverband Ostfriesland e.V.
Wenigkanalgeräte Wenigkanalgeräte sind mit einem bis maximal zehn Kanälen ausgestattet HFG für Feuerwehren, KatS und Rettungsdienst sind überwiegend Wenigkanalgeräte, da diesen BOS- Diensten nur acht der insgesamt 92 Kanäle im 2m- Band zur Verfügung stehen ein großer Vorteil besteht bei diesen Geräten darin, dass sie klein, leicht und preiswert in der Anschaffung sind, weil sie technisch weniger aufwendig gebaut werden III. 7

8 Feuerwehrverband Ostfriesland e.V.
Vielkanalgeräte bei der Konstruktion von BOS-Vielkanalgeräten hat man optimale Möglichkeiten angestrebt, wie z. B. alle Kanäle eines Bereiches sind schaltbar die Umschaltung Gegenverkehr / Wechselverkehr das FuG als kleine Relaisstelle zu betreiben diverse Sondereinrichtungen, z.B. Lautsprecher- verstärker, Sprachverschleierungszusatz und Funkmeldesystemgeber III. 8

9 Feuerwehrverband Ostfriesland e.V.
Vielkanalgeräte der innere Aufbau von Vielkanal-FuG ist wesentlich komplizierter aufgebaut als bei Wenigkanal-FuG der eingestellte Kanal wird ebenso wie die Sender- bandlage durch ein Sichtfenster der Frontplatte angezeigt, bei neueren Modelle auf einer beleuchteten Digitalanzeige wird das Vielkanalgerät für Gegensprechen / Gegen- verkehr eingesetzt, muss eine Antennenweiche vor- handen sein, die es ermöglicht, dass die Antenne gleichzeitig als Sende- und Empfangsantenne eingesetzt werden kann III. 9

10 Feuerwehrverband Ostfriesland e.V.
Zugelassene Gerätetypen 4m ( FuG 7b  wird nicht mehr hergestellt ) ( FuG 8b  Kanäle ) FuG 8a-1  nur Wechselverkehr möglich FuG 8b-1  auch Gegenverkehr möglich FuG 8b-2  3 W / 10 W umschaltbar FuG 8c  Relaisstellenfunkgerät FuG 13a  Handsprechfunkgerät (10 Kanäle) FuG 13a  Handsprechfunkgerät (164 Kanäle) FuG 13b  universal (164 Kanäle) III. 10

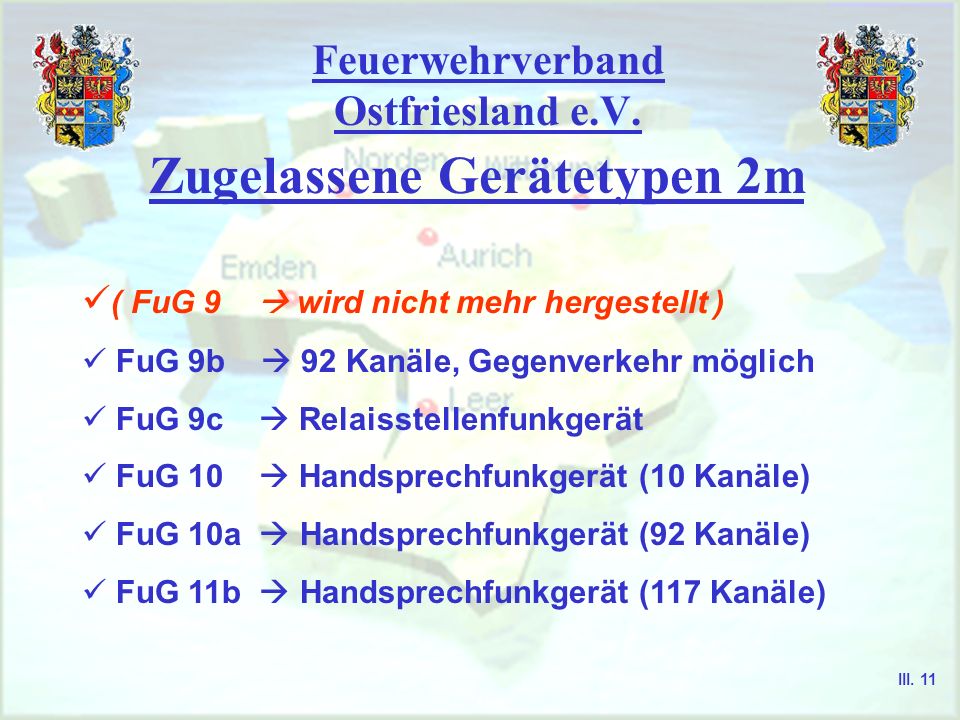

11 Feuerwehrverband Ostfriesland e.V.
Zugelassene Gerätetypen 2m ( FuG 9  wird nicht mehr hergestellt ) FuG 9b  92 Kanäle, Gegenverkehr möglich FuG 9c  Relaisstellenfunkgerät FuG  Handsprechfunkgerät (10 Kanäle) FuG 10a  Handsprechfunkgerät (92 Kanäle) FuG 11b  Handsprechfunkgerät (117 Kanäle) III. 11

12 Feuerwehrverband Ostfriesland e.V.
Gerätetyp FuG 7 auch nach fast 30 Jahren wird das FuG 7 noch von vielen BOS-Funkteilnehmern eingesetzt das Gerät hat sich durch seine sehr robuste Bauweise ausgezeichnet es ist durch Fachpersonal relativ einfach zu reparieren im Jahre 1973 begannen die Firmen „SEL“ und „Telefunken“ mit der Produktion des FuG 7b, Kanäle schaltbar, davon jeweils 120 Kanäle im Unter- und 120 Kanäle im Oberband III. 12

13 Feuerwehrverband Ostfriesland e.V.
Gerätetyp FuG 7 Beleuchtung Kanalanzeigefenster Tonruf I und II Kanalschalter Laut-sprecher Antennenbuchse Anschluß-buchsen Lautstärke- regler Sendeleistung Verkehrsarten- und Relaisschalter Bandlagenschalter UB / OB Fernbedienungs- schalter Rauschsperre III. 13

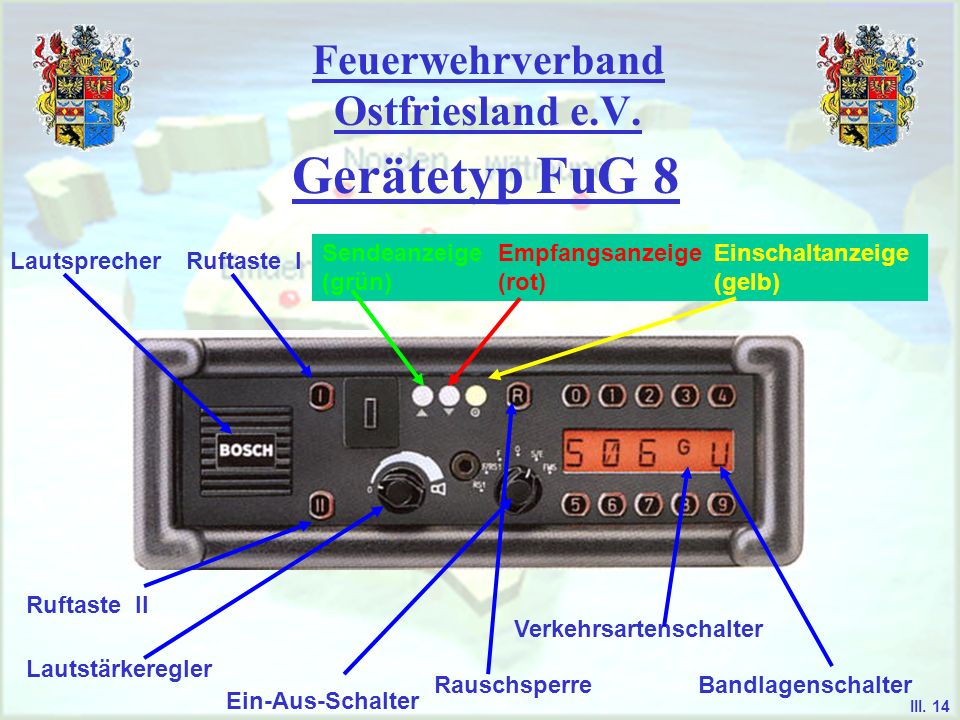

14 Feuerwehrverband Ostfriesland e.V.
Gerätetyp FuG 8 Sendeanzeige (grün) Empfangsanzeige (rot) Einschaltanzeige (gelb) Lautsprecher Ruftaste I Ruftaste II Verkehrsartenschalter Lautstärkeregler Rauschsperre Bandlagenschalter Ein-Aus-Schalter III. 14

15 Feuerwehrverband Ostfriesland e.V.
Gerätetyp FuG 9 es dient Fahrzeugfunkgerät und Basisstation im 2m-Band unbemannte Relaisstelle für RS 1-Betrieb Gegenverkehr auf 92 Frequenzpaaren Bandlage für Sender und Empfänger durch einen Schalter vertauschbar Wechselsprechfunkverkehr auf 184 Frequenzen im Unter- und Oberband Orts- und Fernbedienung III. 15

16 Feuerwehrverband Ostfriesland e.V.
Gerätetyp FuG 9 Sendeanzeige (grün) Empfangsanzeige (rot) Einschaltanzeige (gelb) Lautsprecher Ruftaste I Verkehrsartenschalter Ruftaste II Lautstärkeregler Ein-Aus-Schalter Bandlagenschalter III. 16

17 Feuerwehrverband Ostfriesland e.V.
Gerätetyp FuG 10 es dient als universell einsetzbares Handsprech- funkgerät im 2m-Band das FuG 10 findet überwiegend an Einsatzstellen für die Kommunikation der einzelnen Einsatz kräfte untereinander Verwendung das Handsprechfunkgerät ist äußerst robust gebaut sehr große Abmessungen und relativ großes Gewicht FuG 10-Geräte werden überwiegend als Wenig kanalgeräte für den Wechselverkehr eingesetzt III. 17

18 Feuerwehrverband Ostfriesland e.V.
Gerätetyp FuG 10 Antenne Ein-/Ausschalter, Lautstärkeregler Außenanschluss mit Blindstecker Rauschsperre Rufton I und II Sprechtaste Lautsprecher Kanalwahlschalter Batteriefach III. 18

19 Feuerwehrverband Ostfriesland e.V.
Funkmeldesystem - FMS Einsatz seit Anfang der 80er Jahre es dient der Übermittlung von Kurzinformationen zwischen Leitstelle und Fahrzeug - Rufname des Fahrzeuges, - Fahrzeugstatus, Meldungen der Leitstelle diese Art Übermittlungen entlasten den Funkverkehr Informationen werden digital auf dem Sprechfunk- kanal übermittelt der Empfänger des Datentelegramms bestätigt die Übermittlung mit einer automatischen Quittung wenn die Quittung den Sender nicht erreicht, wird das Telegramm bis zur fehlerfreien Übertragung wiederholt III. 19

20 Feuerwehrverband Ostfriesland e.V.
Funkmeldesystem - FMS grundsätzlich wird bei jedem Senden die Fahrzeugkennung übertragen, wodurch Fehler und Störungen leicht identifiziert werden können. die Aufbereitung der Statusmeldungen erfolgt in der Regel in der Leitstelle auf einem Rechnersystem normalerweise kann jedes Fahrzeug aus der BRD sein, FMS-System in jedem Funkverkehrskreis nutzen !!! III. 20

21 Feuerwehrverband Ostfriesland e.V.
FMS-Statusmeldungen aus Fahrzeugen Status Bedeutung 1 Einsatzbereit (über Funk erreichbar) 2 Einsatzbereit auf der Wache 3 Ausfahrt / Mit Einsatzauftrag unterwegs zur Einsatzstelle 4 Ankunft an der Einsatzstelle 5 Sprechwunsch 6 Nicht einsatzbereit / außer Dienst 7 Abfahrt von der Einsatzstelle 8 Krankenhaus - Ankunft (Zielort erreicht) 9 Fremdanmeldung (bei Einfahrt in einen anderen Funkverkehrskreis) Eigener Notfall / Unfall III. 21

22 Feuerwehrverband Ostfriesland e.V.
FMS-Anweisungen der Leitstelle Anweisung Bedeutung E Einrücken (auf Weisung der Leitstelle) C Einsatzübernahme F Kommen Sie über Draht H Fahren Sie Wache / Standort an J Sprechaufforderung, häufig auch nach Betätigen des Status 5 (Sprechwunsch des Fahrzeuges) L Geben Sie Lagemeldung III. 22

23 Feuerwehrverband Ostfriesland e.V.
Zusammensetzung einer FMS-Kennung Datenblock 1 Datenblock 2 Datenblock 3-4 Datenblock 5-6 Datenblock 7-8 Beispiel eines Datentelegramms anhand des Tanklöschfahrzeuges der Ortsfeuerwehr Hage mit dem Rufnamen „Florian Aurich 44-10“ III. 23

24 Feuerwehrverband Ostfriesland e.V.
Zusammensetzung einer FMS-Kennung BOS-Kennung (einstellig) Bedeutung 1 Polizei 2 Bundesgrenzschutz 3 Bundeskriminalamt 4 Katastrophenschutz 5 Zoll 6 Feuerwehr 7 Technisches Hilfswerk 8 Arbeiter-Samariter-Bund 9 Deutsches Rotes Kreuz A Johanniter Unfallhilfe B Malteser Hilfsdienst C Deutsches Lebensrettungs-Gesellschaft D sonstige Rettungsdienste E Zivilschutz F Fernwirktelegramme Datenblock 1 III. 24

25 Feuerwehrverband Ostfriesland e.V.
Zusammensetzung einer FMS-Kennung Landeskennung (einstellig) Bedeutung 1 Deutschland 2 Baden-Württemberg 3 Bayern 1 4 Berlin 5 Bremen 6 Hamburg 7 Hessen 8 Niedersachsen 9 Nordrhein-Westfalen Sachsen A Rheinland-Pfalz B Schleswig-Holstein C Saarland D Bayern 2 E 00-49 Mecklemburg-Vorpommern 50-99 Sachsen-Anhalt F 00-49 Brandenburg 50-99 Thüringen Datenblock 2 III. 25

26 Feuerwehrverband Ostfriesland e.V.
Zusammensetzung einer FMS-Kennung Datenblock 3 - 4 Der Datenblock 3-4 enthält Informationen über die Kreiskennung des Fahrzeuges. In Niedersachsen steht die 61 (Feuerwehr) und die 56 (Rettungsdienst) beispielsweise für den Landkreis Aurich. III. 26

27 Feuerwehrverband Ostfriesland e.V.
Zusammensetzung einer FMS-Kennung Datenblock 5 - 6 Der Datenblock 5-6 enthält Informationen über den Standort der Wache des Fahrzeuges. So ist im Landkreis Aurich z.B. die 44 der Standort der Feuerwache Hage. Dies ist also von Kreis zu Kreis verschieden. III. 27

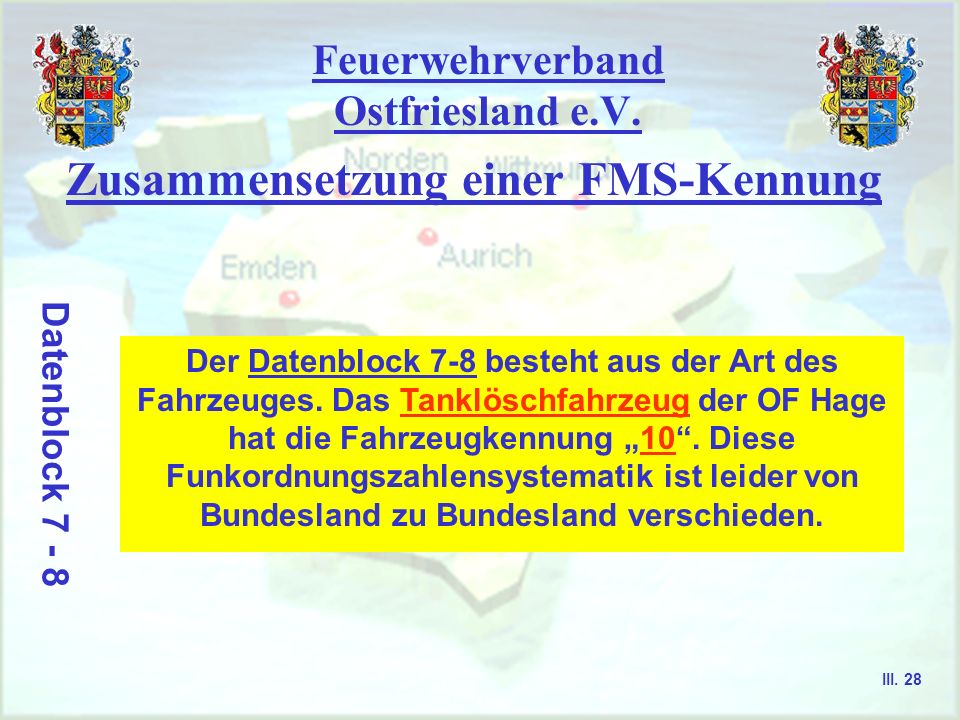

28 Feuerwehrverband Ostfriesland e.V.
Zusammensetzung einer FMS-Kennung Datenblock 7 - 8 Der Datenblock 7-8 besteht aus der Art des Fahrzeuges. Das Tanklöschfahrzeug der OF Hage hat die Fahrzeugkennung „10“. Diese Funkordnungszahlensystematik ist leider von Bundesland zu Bundesland verschieden. III. 28

29 Feuerwehrverband Ostfriesland e.V.
Funkmeldesystem - FMS FMS-fähige Funkgeräte im Prinzip wird die FMS-Fähigkeit eines FuG bei den meisten Geräten durch einen zusätzlichen „FMS-Hörer“ erreicht. Ab der Baureihe FuG 8a ist eine problemlose Ergänzung des FMS-Hörers an das FuG möglich es gibt jedoch auf FuG, die über ein fest eingebautes FMS-Bedienteil im Gerät verfügen III. 29

30 Feuerwehrverband Ostfriesland e.V.
Funkmeldesystem - FMS FMS-Hörer Handapparat HBG FMS / Fa. Carls III. 30

31 Feuerwehrverband Ostfriesland e.V.
Funkmeldesystem - FMS FMS-Hörer Handapparat HA / RDN III. 31

32 Feuerwehrverband Ostfriesland e.V.
Funkmeldesystem - FMS FMS-Hörer Handapparat Commander 5 FMS / Funktronic III. 32

33 Feuerwehrverband Ostfriesland e.V.
Alarmierungswege und Geräte Analoge Alarmierung FMS- Alarmierung BOS Funkalarmempfänger III. 33

34 Feuerwehrverband Ostfriesland e.V.
Alarmierungswege und Geräte Pageboy II ...es begann vor 25 Jahren... BMD BOS Meldeempfänger Skyfire ...und diese erfolgreiche Technik wird auch weiter fortgesetzt... III. 34

35 Feuerwehrverband Ostfriesland e.V.
Alarmierungswege und Geräte Analoger Alarm bei der analogen Alarmierung werden fünfstellige Nummern (Codierung) in Form von Tönen ausgesendet die erste Ziffer kennzeichnet das Bundesland, die zweite Ziffer den Landkreis / Stadt, Ziffern können individuell vergeben werden (Codierung) 6 7 3 0 0 Niedersachsen Aurich 3-stellige Codierung III. 35

36 Feuerwehrverband Ostfriesland e.V.
Alarmierungswege und Geräte Analoger Alarm stille Alarmierung Sirenenalarmierung Funkalarmempfänger Sirenensteuerungsempfänger III. 36

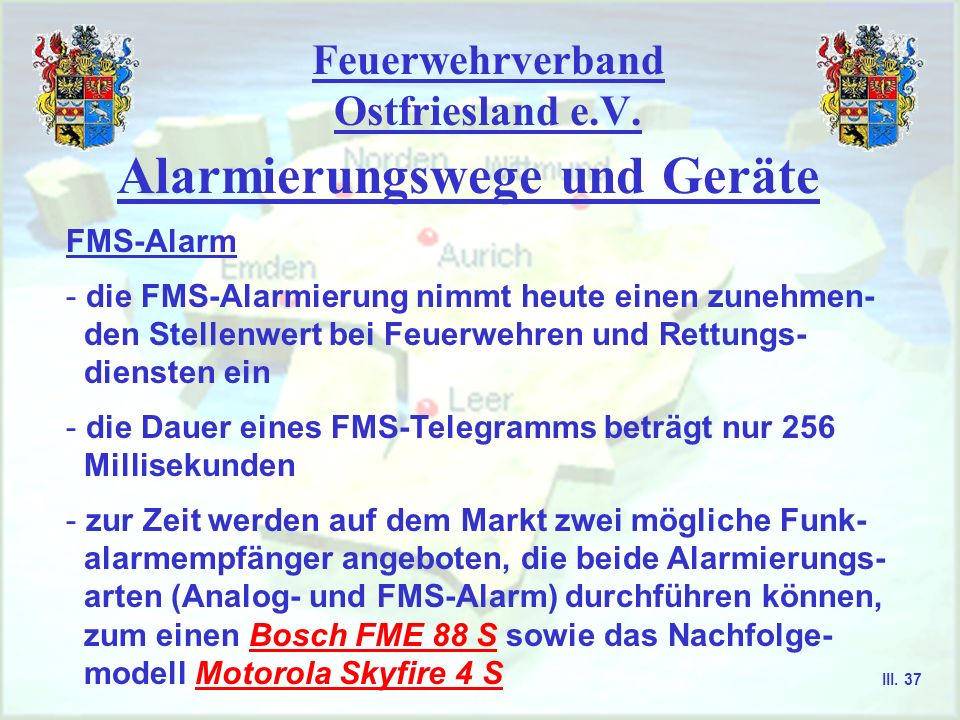

37 Feuerwehrverband Ostfriesland e.V.
Alarmierungswege und Geräte FMS-Alarm die FMS-Alarmierung nimmt heute einen zunehmen- den Stellenwert bei Feuerwehren und Rettungs- diensten ein die Dauer eines FMS-Telegramms beträgt nur Millisekunden zur Zeit werden auf dem Markt zwei mögliche Funk- alarmempfänger angeboten, die beide Alarmierungs- arten (Analog- und FMS-Alarm) durchführen können, zum einen Bosch FME 88 S sowie das Nachfolge- modell Motorola Skyfire 4 S III. 37

38 Feuerwehrverband Ostfriesland e.V.
Alarmierungswege und Geräte FMS-Alarm FMS-Display Ein-/Aus-Schalter Lautsprecher Skyfire 4 S III. 38
