NETZMANAGEMENT R-Win® ….das System für die technische Revision von Gasmessanlagen PSI Büsing und Buchwald GmbH

2 PSI Büsing und Buchwald GmbH
Gründung 1982 Mitarbeiter ca. 65 Geschäftsführung Hans-Jürgen Buchwald Hartmut Kredig Dr. Benno Zielonka Unternehmenssitz Barsinghausen Geschäftstellen Aschaffenburg Berlin Isernhagen

3 GAPS: Gaswirtschaftliches Analyse- und Planungssystem
Absatz- planung Vertrags- verwaltung Bezugs- optimierung Analysen und Auswertungen Mengen- und Leistungsplanung Preisermittlung Speicher- bewertung Bindungsanalyse, Stat. Preisanalyse Markt

4 PSImarket: integrierter Handel und Vertrieb (Strom und Gas)
Vertrags- management Prognose Lieferschemen Last-, Wetter- und Prognosearchive Update LS-Katalog Portfolio- Risiko- controlling Historisierte Fahrpläne Versand/Empfang Markt Transport/ Speicher Integrierte Optimierung Abrechnungs- system Beschaffungs- Fahrplan- anmeldung

5 DAISY: Allokation, Bewertung und Abrechnung…
Mengen- übernahme Allokotion bildung Leistungs- berechnung Info- und Berichtssystem Preis- ermittlung Vollständigkeits- prüfung Rechnungs- erstellung Rechnungsfreigabe und -buchung Messdaten aufbereiten DAISY II DAISY I Rechnungen

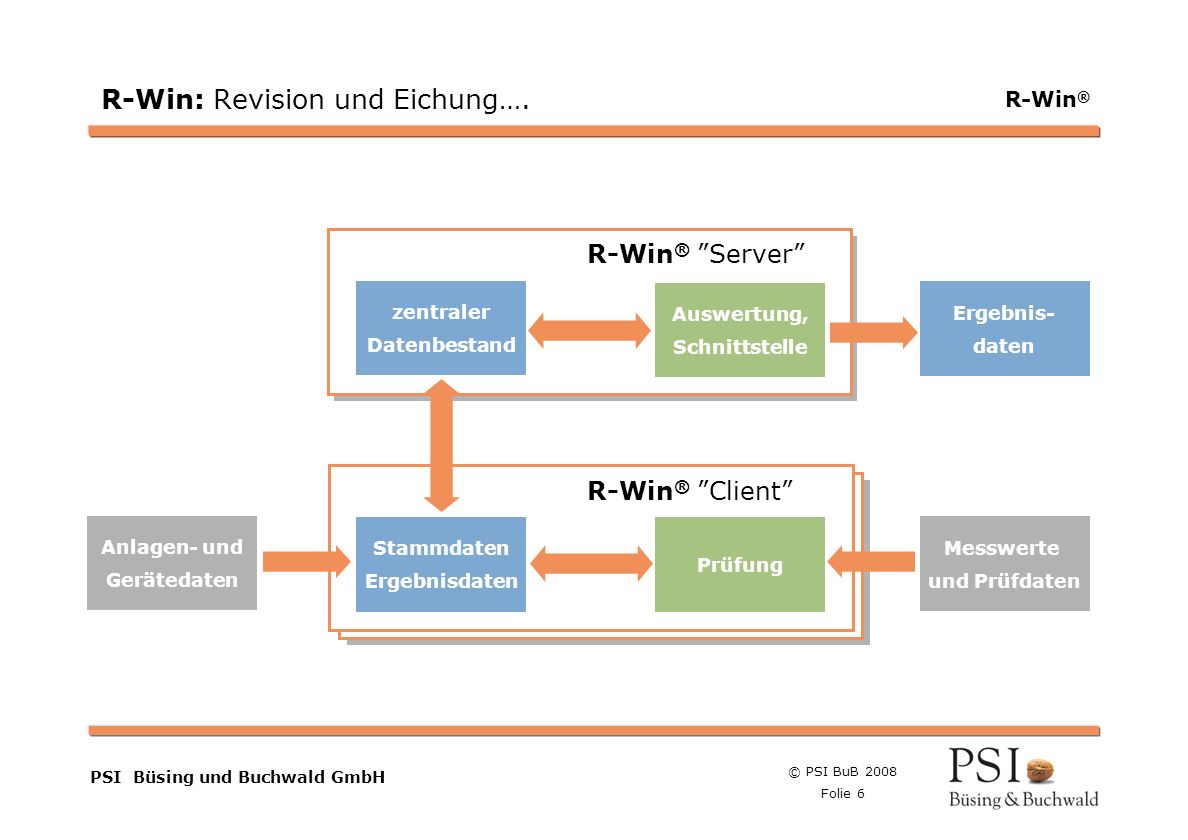

6 R-Win: Revision und Eichung….
zentraler Datenbestand Auswertung, Schnittstelle R-Win® ”Server” Stammdaten Ergebnisdaten Prüfung R-Win® ”Client” Anlagen- und Gerätedaten Ergebnis- daten Messwerte und Prüfdaten

7 R-Win: Zielsetzungen und Aufgaben
Erkennung und Vermeidung von Messabweichungen - Überprüfung der Messgeräte (Soll- / Ist-Vergleich) - Bewertung der Abweichungen (Fehler) - Kalibrierung von Messgeräten Gasmessanlagen - Abbildung von Anlagen und Geräten - Unterstützung bei der Planung / Durchführung von Prüfungen - Verwaltung, Anzeige und Auswertung von Ergebnissen Vorprüfung und Eichung von Messgeräten - Unterstützung bei der Planung / Durchführung von Maßnahmen - Erstellung der Protokolle und Archivierung der Daten Unterstützung nachgeschalteter Prozesse - Schnittstellen, Auswertungen....

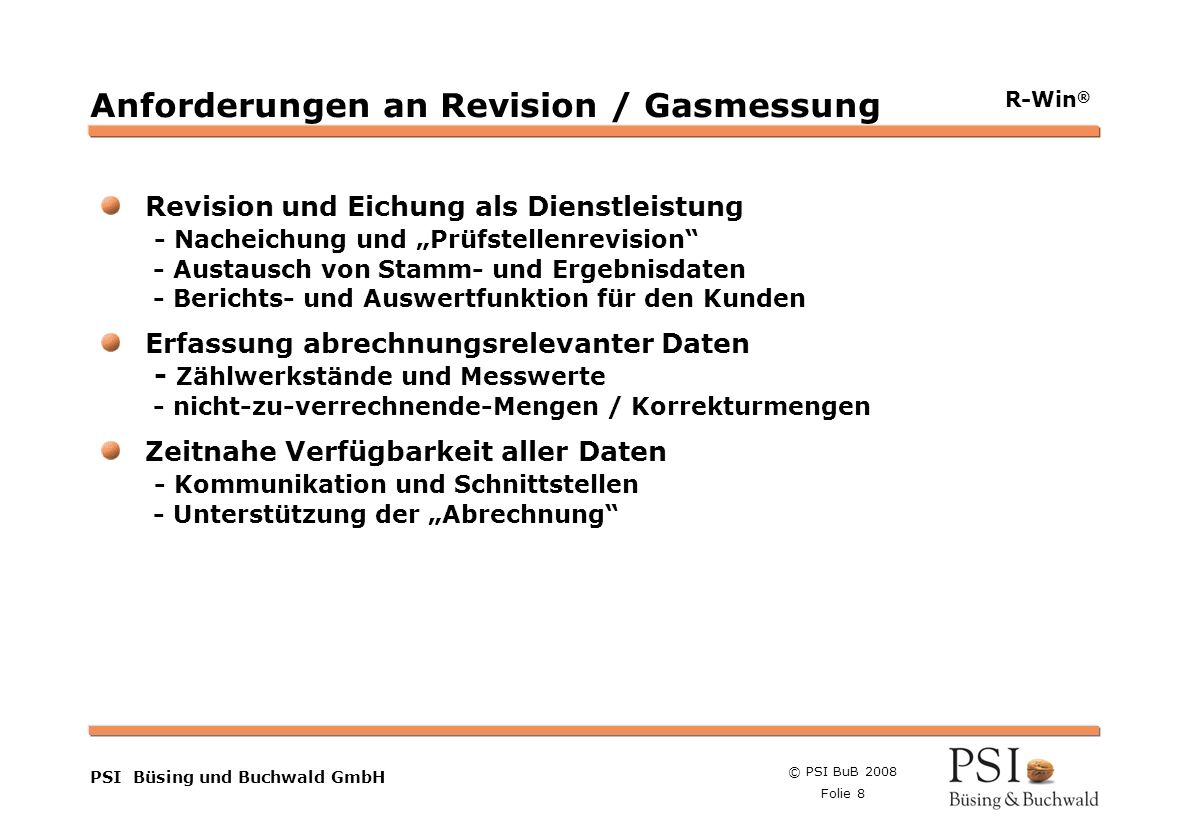

8 Anforderungen an Revision / Gasmessung
Revision und Eichung als Dienstleistung - Nacheichung und „Prüfstellenrevision“ - Austausch von Stamm- und Ergebnisdaten - Berichts- und Auswertfunktion für den Kunden Erfassung abrechnungsrelevanter Daten - Zählwerkstände und Messwerte - nicht-zu-verrechnende-Mengen / Korrekturmengen Zeitnahe Verfügbarkeit aller Daten - Kommunikation und Schnittstellen - Unterstützung der „Abrechnung“

9 Prinzip der Revision Vn R-Win® t p Zähler Umwerter Ho... Vb
Berechnung:Vn, E... Zähler Umwerter Vn Ho... R-Win® Vb Abw., Fehler.. Fehler-berechn. Bericht, Trend... Revisions-daten Abrech-nung Schnittstelle

10 System-konfigu-ration
Das Systemkonzept Server-Modul Client-Modul Daten-abgleich Viewer System-konfigu-ration Stamm-daten-verwalt. Prüfung und Historie Prüfung Historie Auswer-tung System-daten Stamm-daten Ergebnis-daten

11 R-Win® User-Group gemeinsame Definition und Priorisierung neuer Anforderungen fachliche Absicherung von Vorgehensweisen und Verfahren einheitliche Definition und Realisierung von „amtlichen Maßnahmen“ (Vorprüf- und Eichprotokolle) Abstimmung mit Eichbehörden (Prüfstellenaufsicht) Plattform für den Austausch zwischen den Anwendern permanente Weiterentwicklung und Anwenderunterstützung

12 Standard-Funktionen Rahmensystem - allgemeine Systemsteuerung - Datenabgleich (zentral   dezentral) Systemkonfiguration - Regeln für Namensgebung und Anlagenstruktur - Gerätearten und erweiterte Stammdaten - Tabellen (Betreiber, Hersteller, Attribute, Datenblätter…) Stammdatenverwaltung - Anlagen (Betreiber, Team, aktiv/stillgelegt…) - Geräte (eingebaut, ausgebaut, verschrottet…) - Kalibriergase und Prüfgasflaschen Prüfmethoden - Revision (Volumen, GBH, Wirkdruck…) - Eichung / Vorprüfung (Volumen, GBH, Komponenten…) - Sonderprüfung (HD-Prüfung, Kalibrierung…)

13 R-Win® NX – aktueller Stand
Ein- und Mehrplatz-Version (auch mit Oracle-DBMS) Unterstützung vieler Gerätearten und Prüfverfahren zusätzliche Funktionen für Prüfstellentätigkeit erweiterte Kalibriergasflaschen-Verwaltung Prüfmittelverwaltung mehrere Datenbestände in einem System Mandantenfähigkeit diverse Tools und Hilfs-Funktionen „Taschenrechner“ für K-Zahl und Gasbeschaffenheit

14 Verfügbare Funktionserweiterungen
Zählerstandserfassung Zählwerkstände, Messwerte, Korrekturmengen Standard-Auswertungen verschiedene Selektions- und Filtermöglichkeiten PDF-Archiv Archivierung und Verteilung von Prüfergebnissen Unterstützung von Prüfstellen Prüfstelle als Organisationseinheit neue Prüf- und Eichmethoden (PTZ-MU, PGC, KGM…) Schnittstelle zur Abrechnung (GasX) Störmeldungen Erfassung, Verfolgung und Auswertung

15 Systemoberfläche R-Win 8.x (MS Access)

16 Systemoberfläche R-Win NX (Dot.Net)

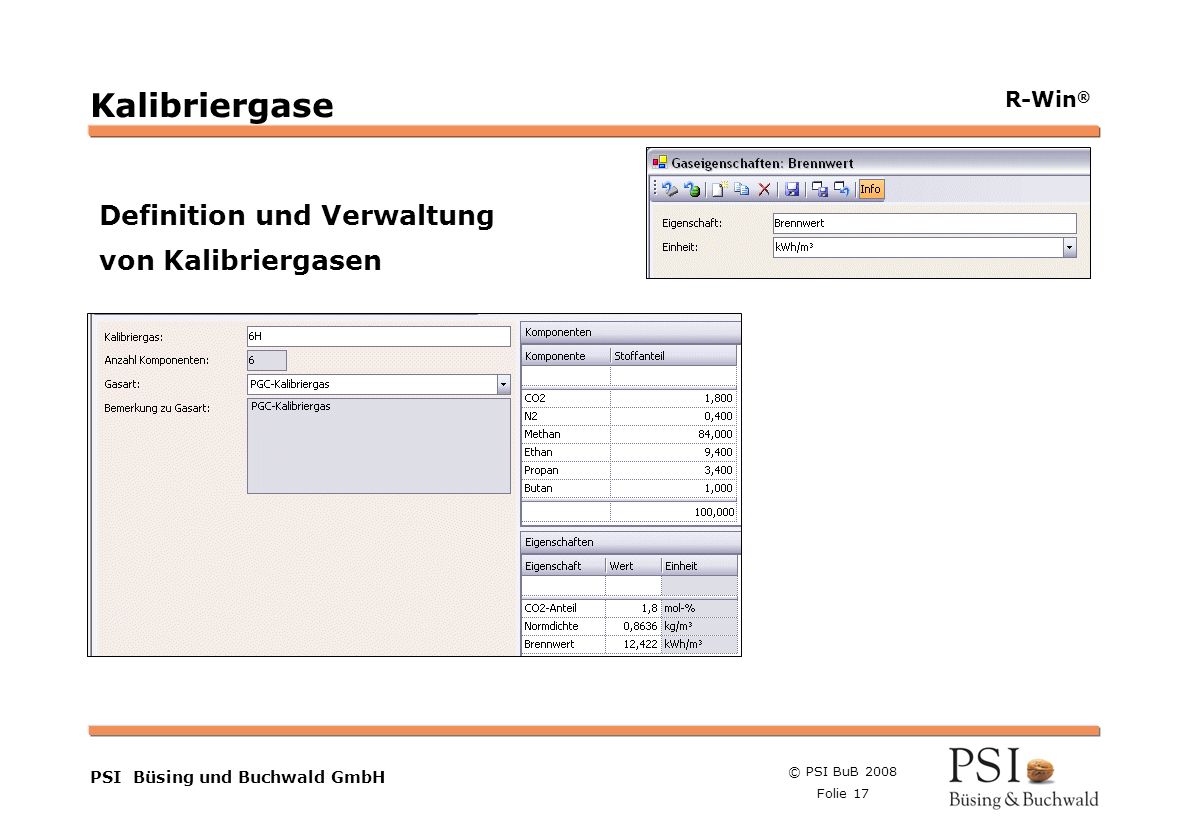

17 Kalibriergase Definition und Verwaltung von Kalibriergasen

18 Stationsaufbau

19 Gerätedaten / Gerätehistorie

20 Trend

21 Prüfungen

22 Zählerstandserfassung
Zählerstände, Messwerte und Korrekturmengen erfassen

23 Standard-Auswertungen
Beispiel: Datenbuch Filter- und Selektionsfunktionen

24 Störungsbericht Störungsauswertung über Standard-Auswertungen

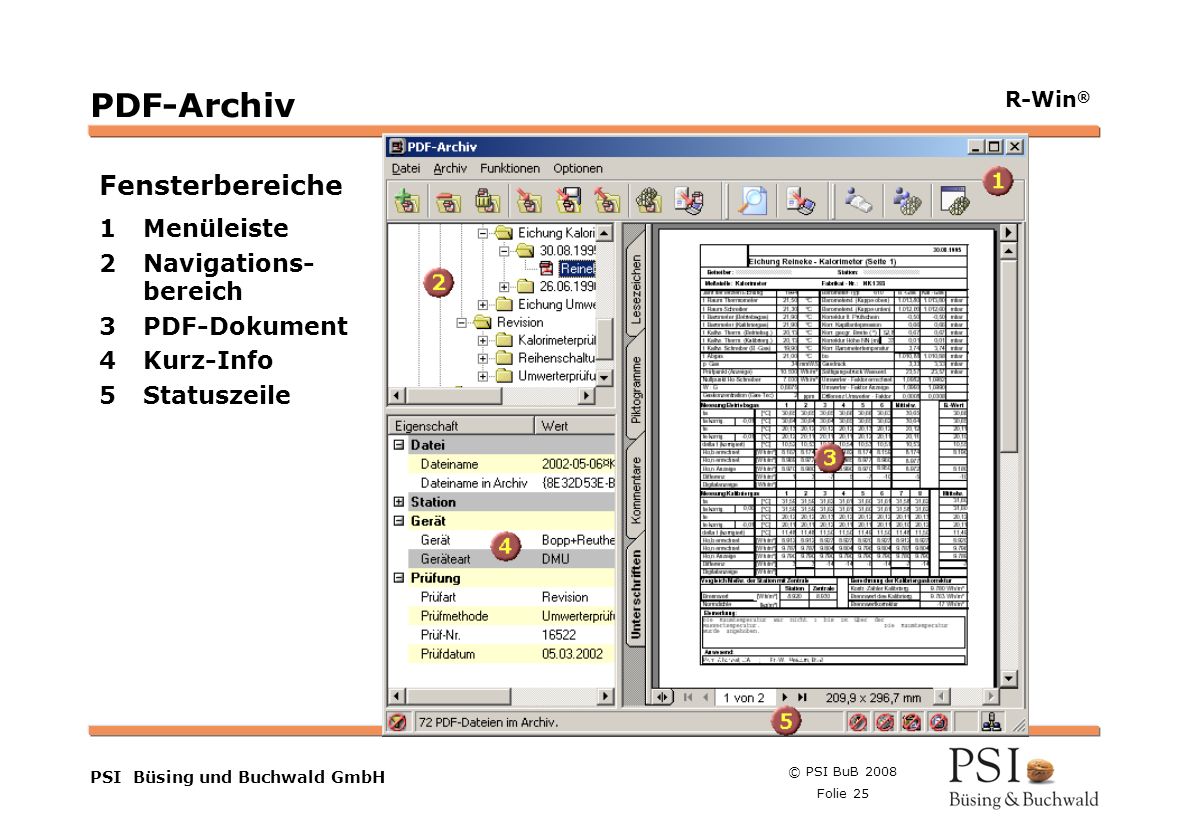

25 PDF-Archiv Fensterbereiche 1 Menüleiste 2 Navigations- bereich
3 PDF-Dokument 4 Kurz-Info 5 Statuszeile
