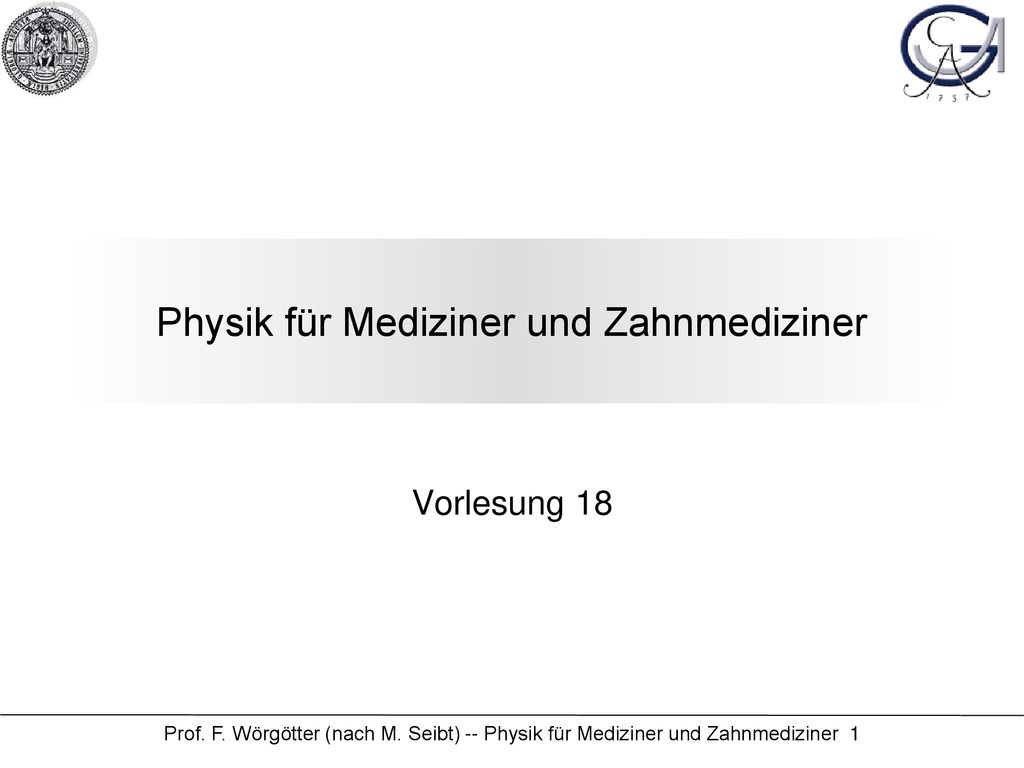

Physik für Mediziner und Zahnmediziner Vorlesung 18 Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 1

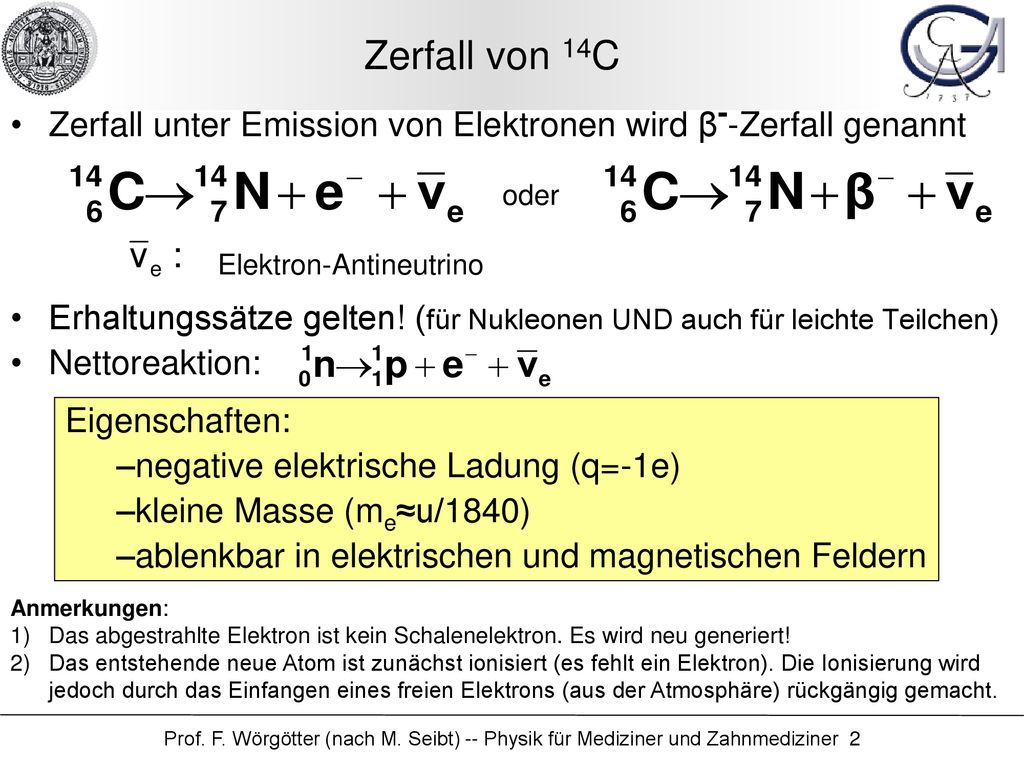

2 Zerfall von 14C Zerfall unter Emission von Elektronen wird β--Zerfall genannt Erhaltungssätze gelten! (für Nukleonen UND auch für leichte Teilchen) Nettoreaktion: oder Elektron-Antineutrino Eigenschaften: negative elektrische Ladung (q=-1e) kleine Masse (me≈u/1840) ablenkbar in elektrischen und magnetischen Feldern Anmerkungen: Das abgestrahlte Elektron ist kein Schalenelektron. Es wird neu generiert! Das entstehende neue Atom ist zunächst ionisiert (es fehlt ein Elektron). Die Ionisierung wird jedoch durch das Einfangen eines freien Elektrons (aus der Atmosphäre) rückgängig gemacht. Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 2

3 Zerfall von 14C Beta-Minus Zerfall tritt i.A. auf bei Neutronenüberschuss im Ausgangsstoff. Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 3

4 β--Zerfall Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 4

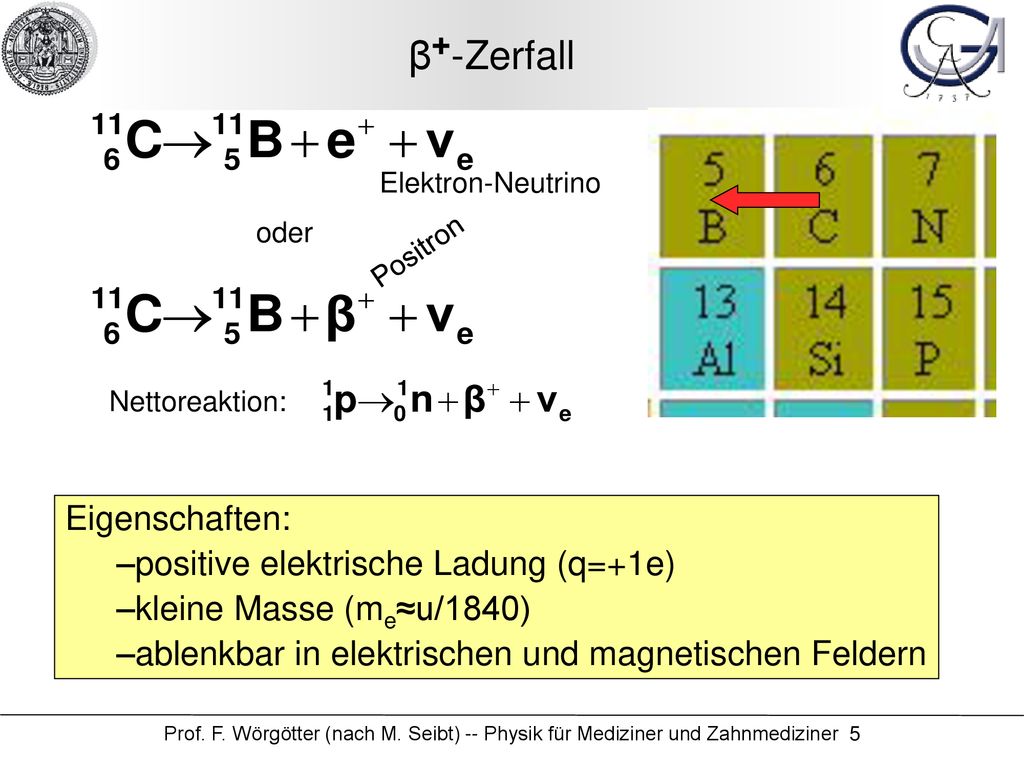

5 β+-Zerfall Eigenschaften: positive elektrische Ladung (q=+1e)
Elektron-Neutrino oder Positron Nettoreaktion: Eigenschaften: positive elektrische Ladung (q=+1e) kleine Masse (me≈u/1840) ablenkbar in elektrischen und magnetischen Feldern Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 5

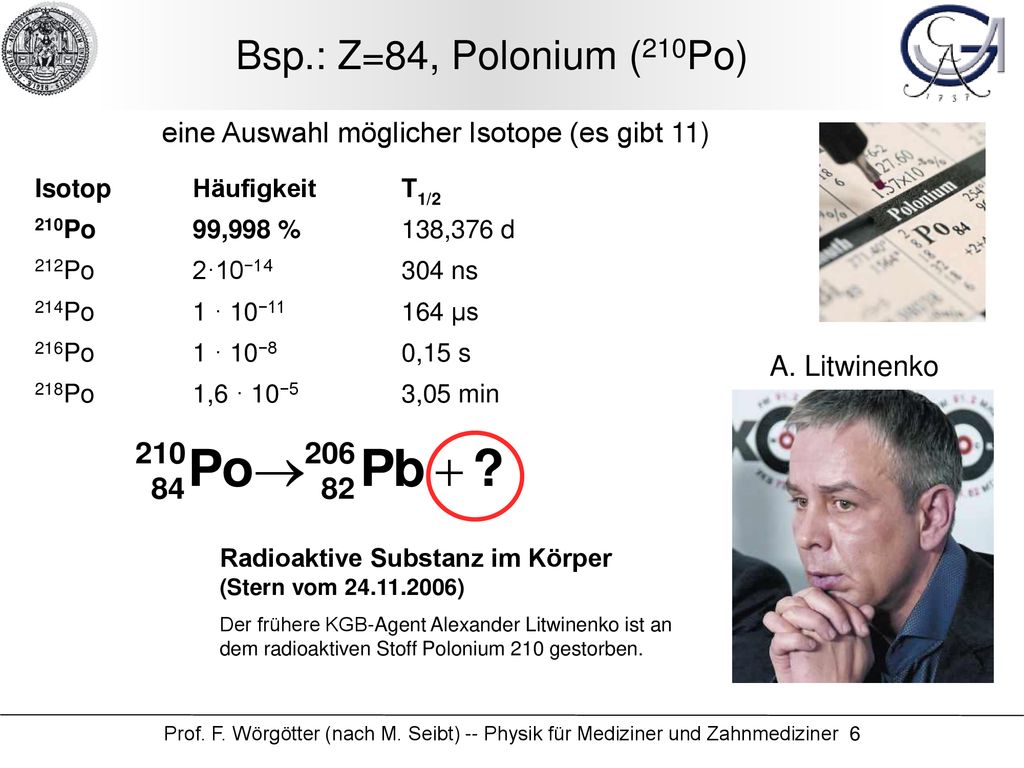

6 Bsp.: Z=84, Polonium (210Po) eine Auswahl möglicher Isotope (es gibt 11) Isotop Häufigkeit T1/2 210Po 99,998 % 138,376 d 212Po 2·10−14 304 ns 214Po 1 · 10−11 164 μs 216Po 1 · 10−8 0,15 s 218Po 1,6 · 10−5 3,05 min A. Litwinenko Radioaktive Substanz im Körper (Stern vom ) Der frühere KGB-Agent Alexander Litwinenko ist an dem radioaktiven Stoff Polonium 210 gestorben. Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 6

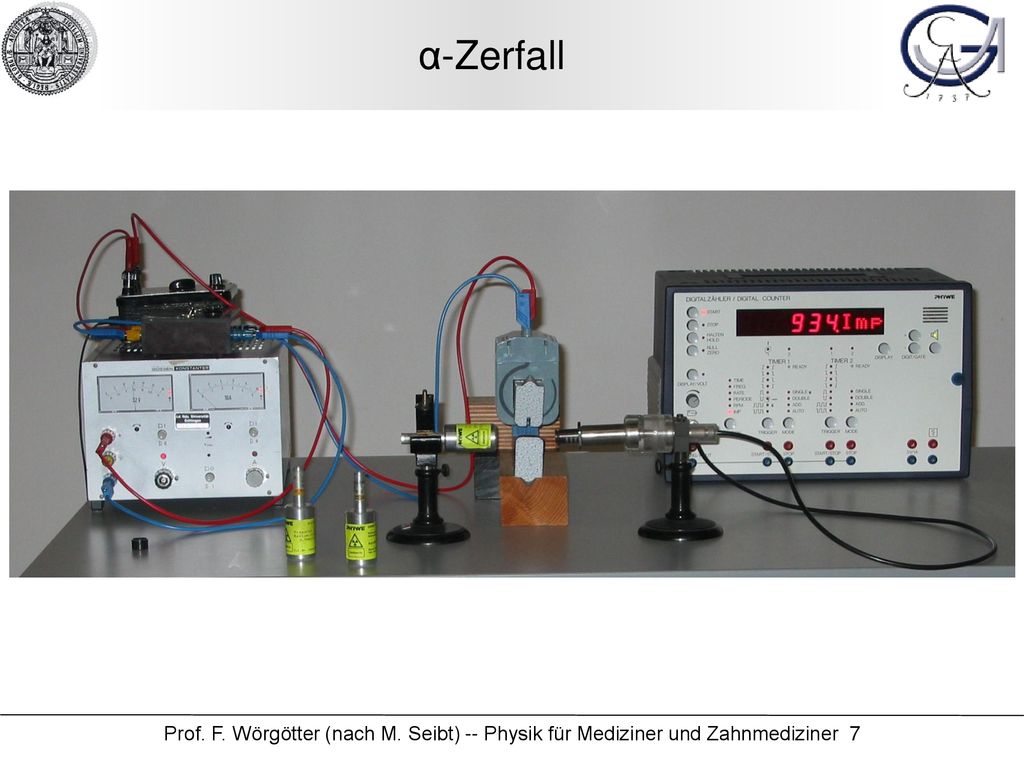

7 α-Zerfall Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 7

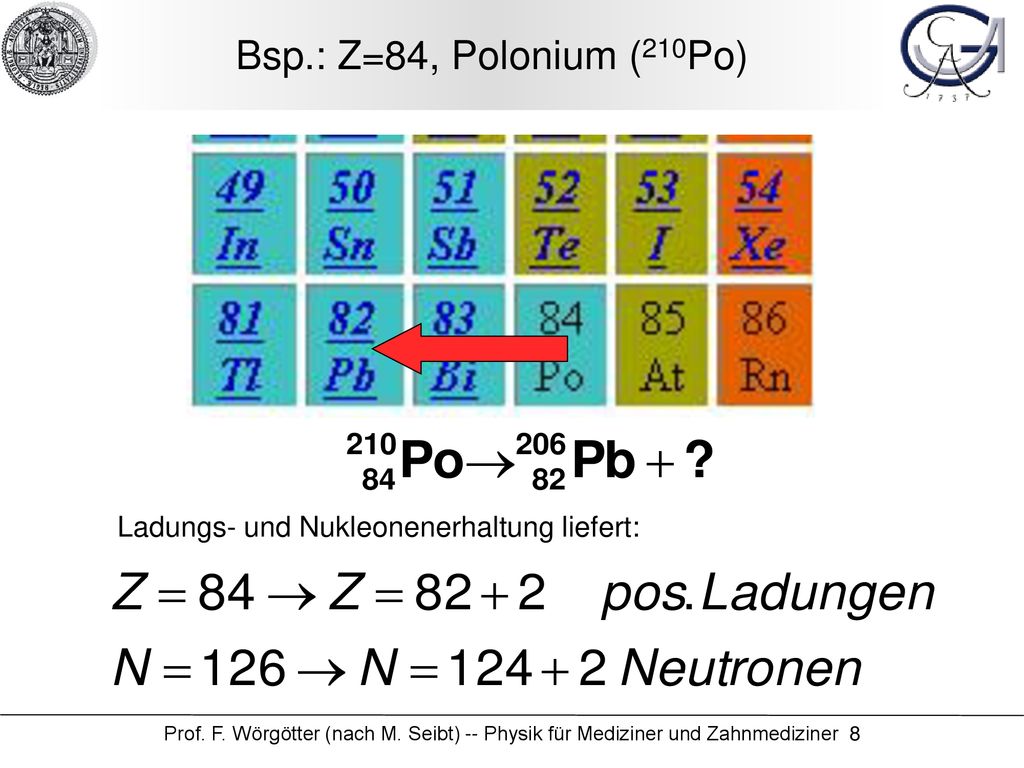

8 Bsp.: Z=84, Polonium (210Po) Ladungs- und Nukleonenerhaltung liefert:
Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 8

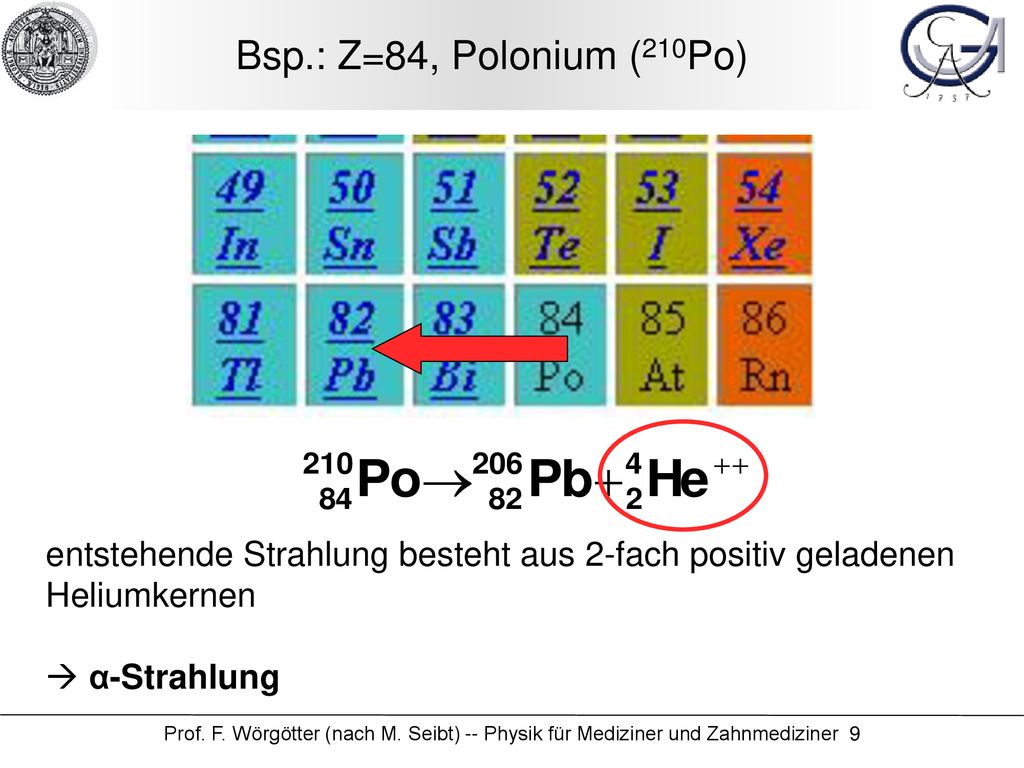

9 Bsp.: Z=84, Polonium (210Po) entstehende Strahlung besteht aus 2-fach positiv geladenen Heliumkernen  α-Strahlung Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 9

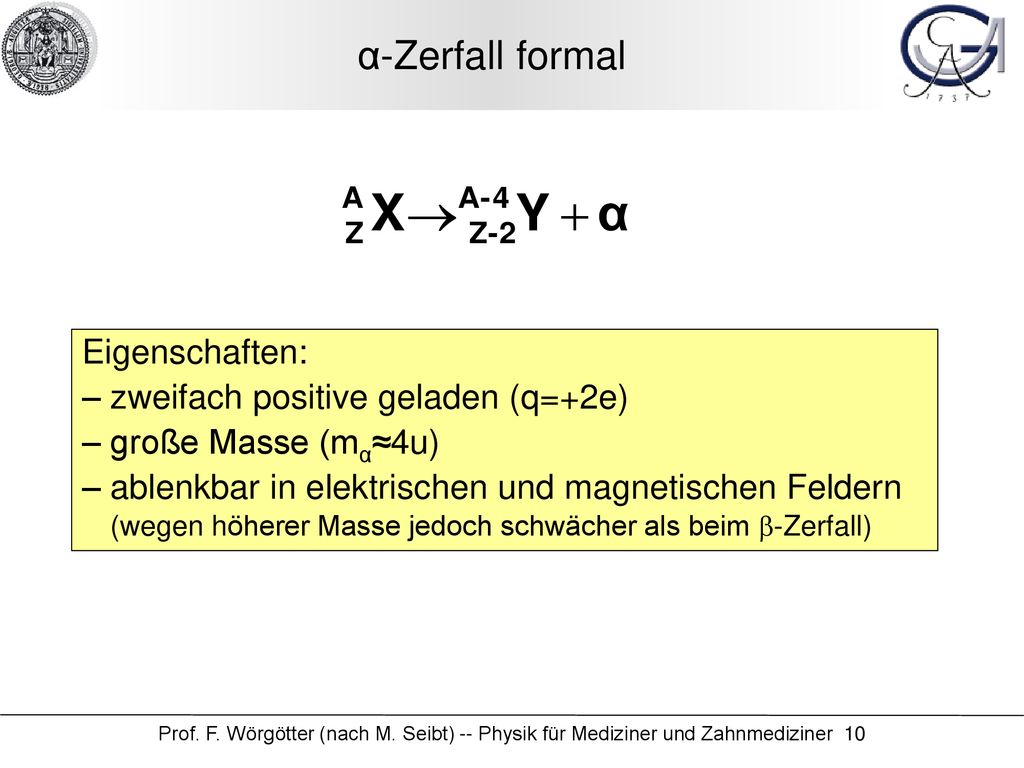

10 α-Zerfall formal Eigenschaften: zweifach positive geladen (q=+2e)
große Masse (mα≈4u) ablenkbar in elektrischen und magnetischen Feldern (wegen höherer Masse jedoch schwächer als beim b-Zerfall) Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 10

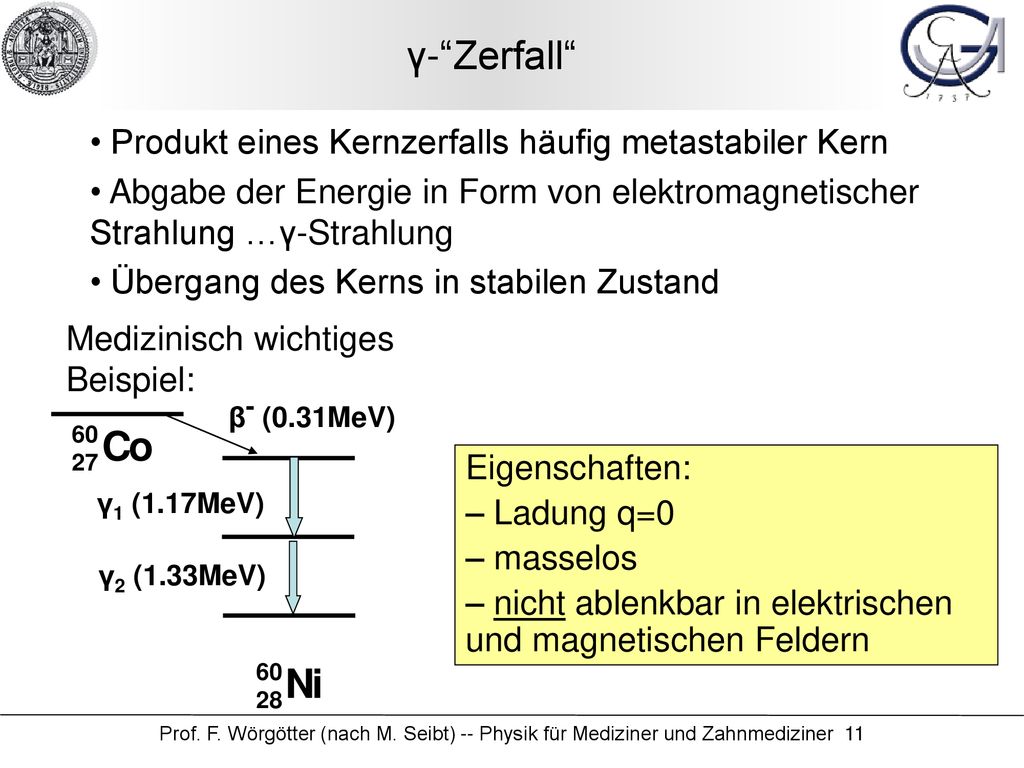

11 γ-“Zerfall“ Produkt eines Kernzerfalls häufig metastabiler Kern
Abgabe der Energie in Form von elektromagnetischer Strahlung …γ-Strahlung Übergang des Kerns in stabilen Zustand Medizinisch wichtiges Beispiel: γ1 (1.17MeV) γ2 (1.33MeV) β- (0.31MeV) Eigenschaften: Ladung q=0 masselos nicht ablenkbar in elektrischen und magnetischen Feldern Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 11

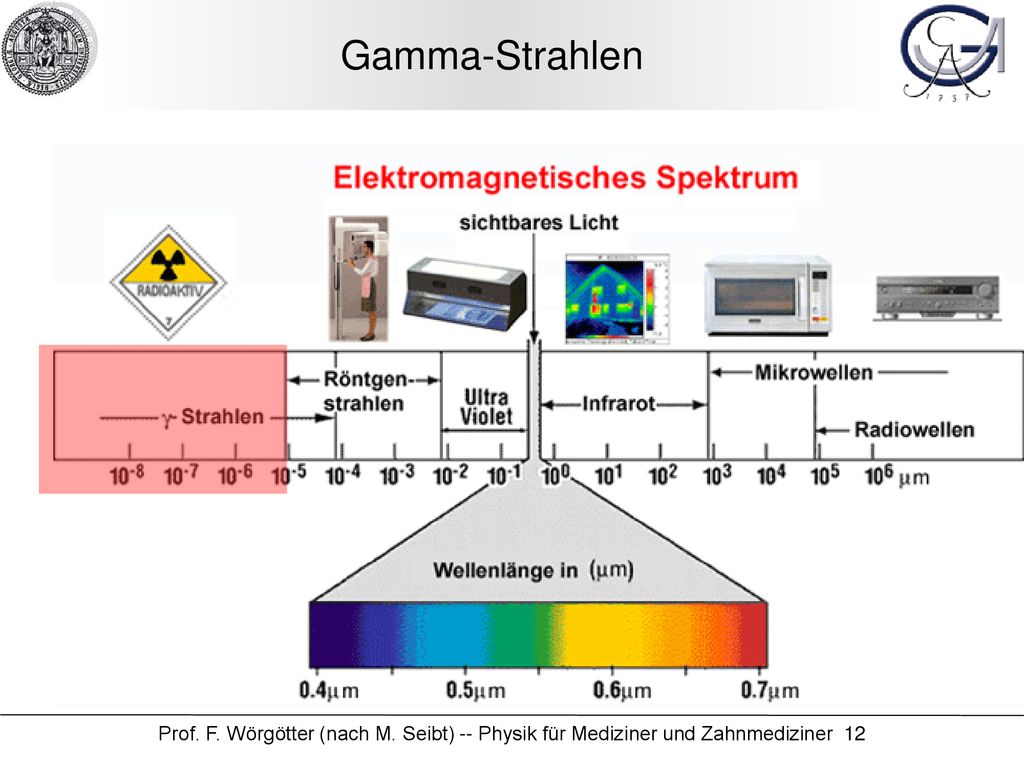

12 Gamma-Strahlen Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 12

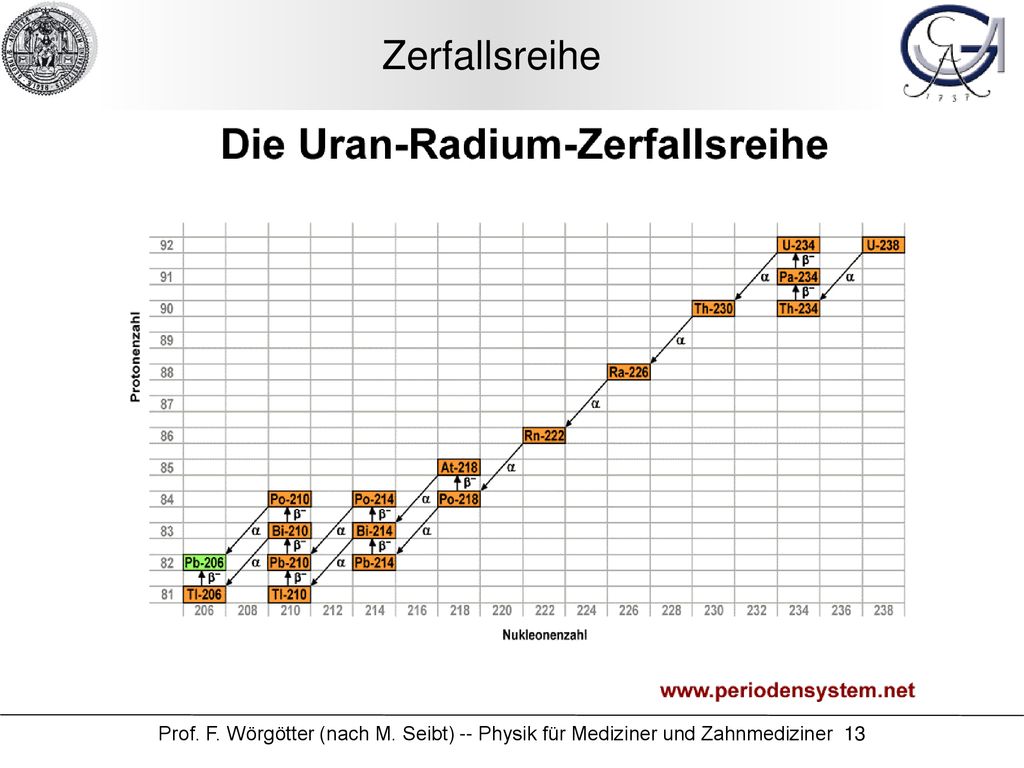

13 Zerfallsreihe Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 13

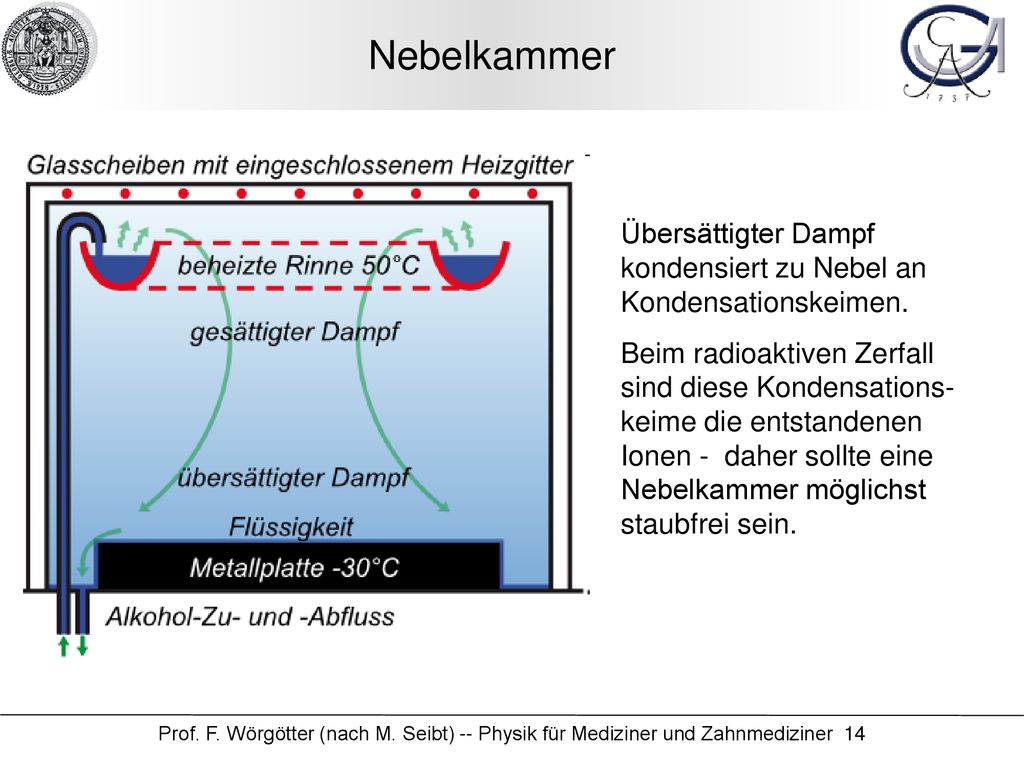

14 Nebelkammer Übersättigter Dampf kondensiert zu Nebel an Kondensationskeimen. Beim radioaktiven Zerfall sind diese Kondensations-keime die entstandenen Ionen - daher sollte eine Nebelkammer möglichst staubfrei sein. Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 14

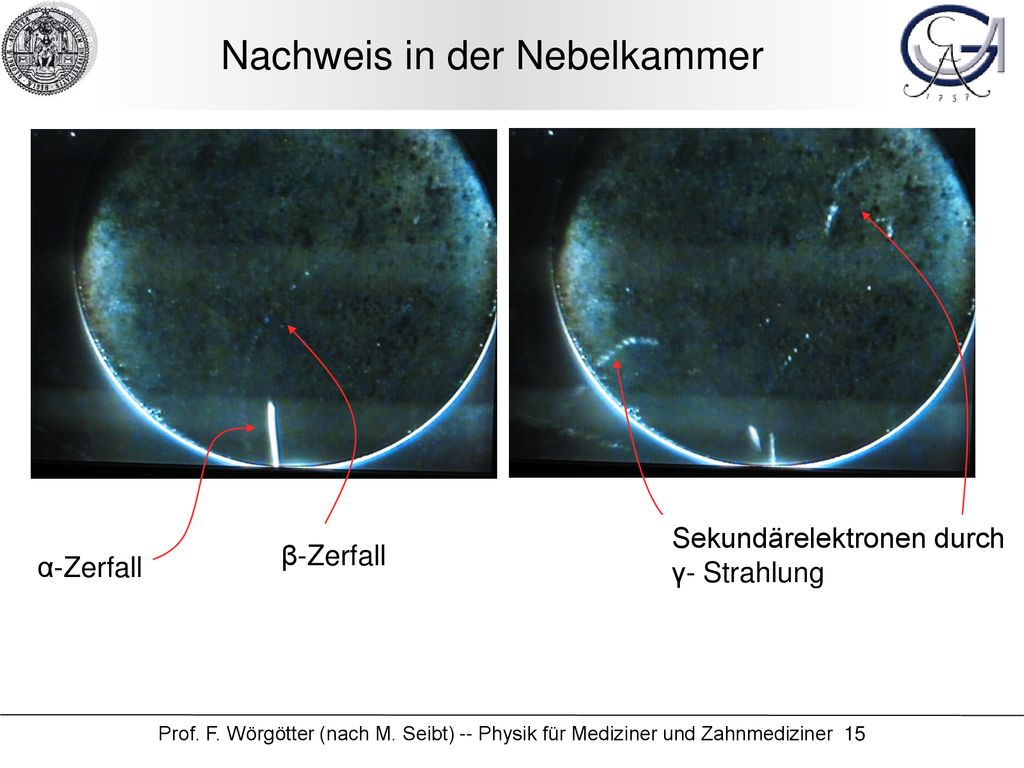

15 Nachweis in der Nebelkammer
Sekundärelektronen durch γ- Strahlung β-Zerfall α-Zerfall Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 15

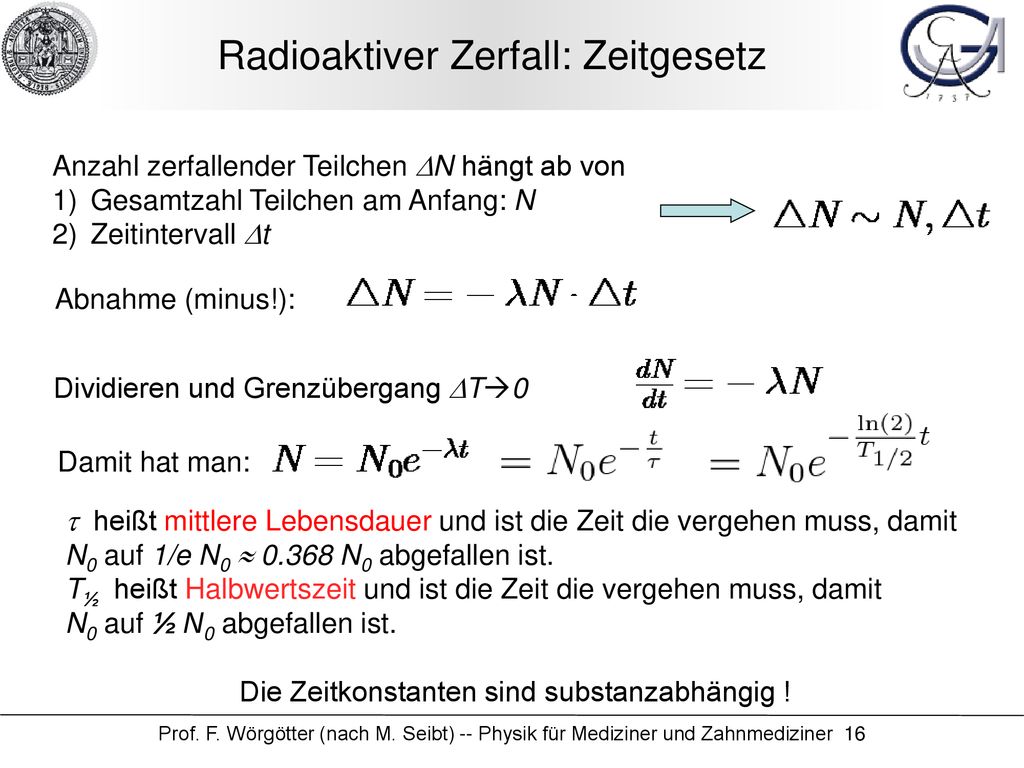

16 Radioaktiver Zerfall: Zeitgesetz
Anzahl zerfallender Teilchen DN hängt ab von Gesamtzahl Teilchen am Anfang: N Zeitintervall Dt Abnahme (minus!): Dividieren und Grenzübergang DT0 Damit hat man: t heißt mittlere Lebensdauer und ist die Zeit die vergehen muss, damit N0 auf 1/e N0  N0 abgefallen ist. T½ heißt Halbwertszeit und ist die Zeit die vergehen muss, damit N0 auf ½ N0 abgefallen ist. Die Zeitkonstanten sind substanzabhängig ! Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 16

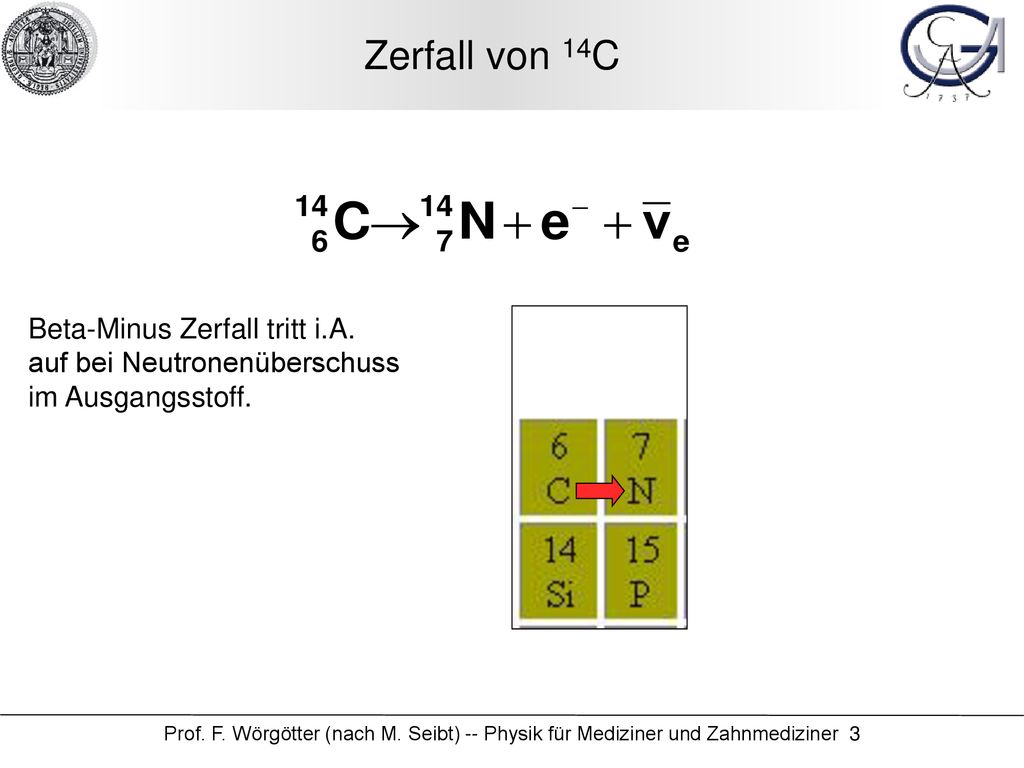

17 Radioaktiver Zerfall: Zeitgesetz

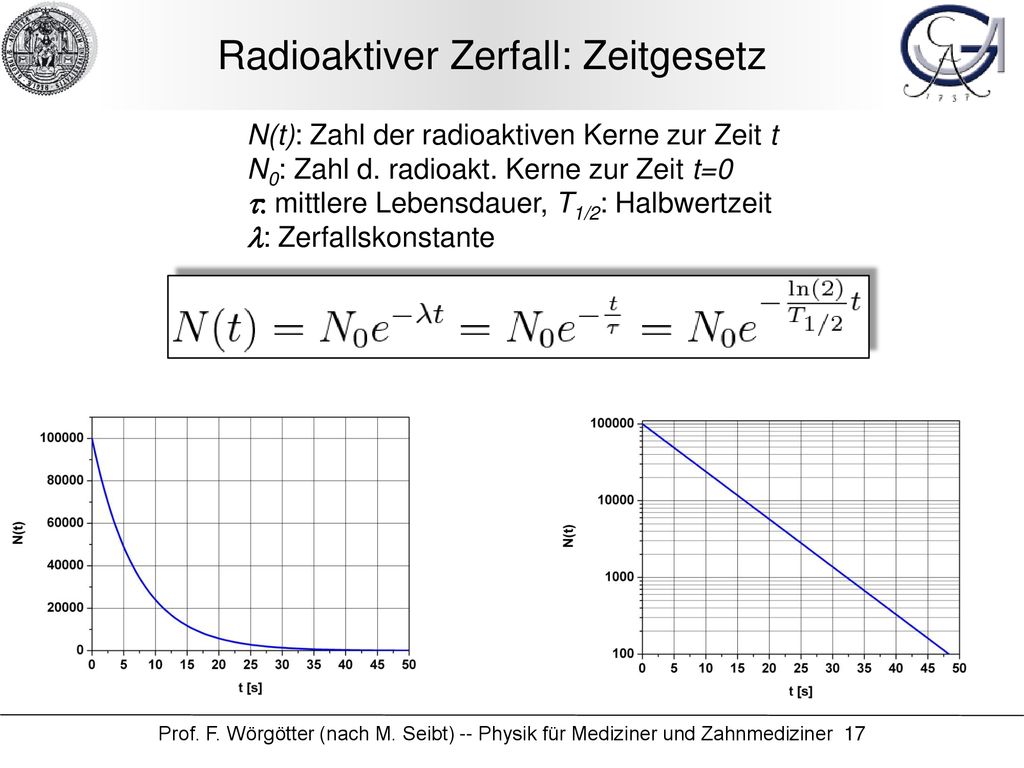

N(t): Zahl der radioaktiven Kerne zur Zeit t N0: Zahl d. radioakt. Kerne zur Zeit t=0 t: mittlere Lebensdauer, T1/2: Halbwertzeit l: Zerfallskonstante Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 17

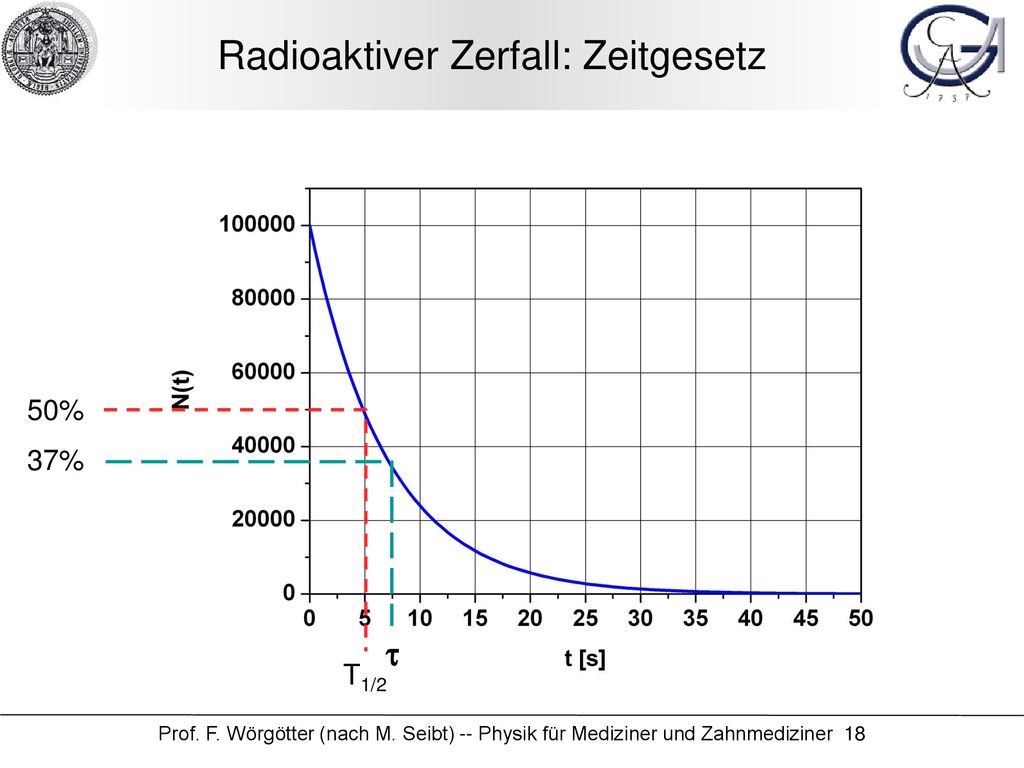

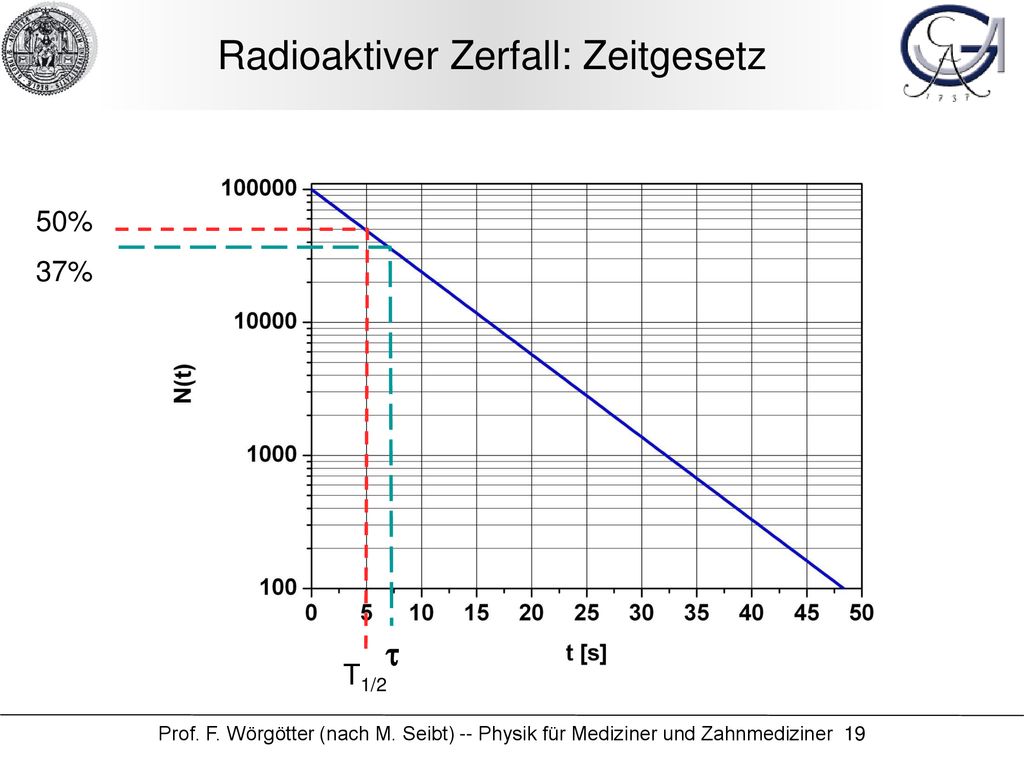

18 Radioaktiver Zerfall: Zeitgesetz
50% 37% t T1/2 Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 18

19 Radioaktiver Zerfall: Zeitgesetz
50% 37% t T1/2 Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 19

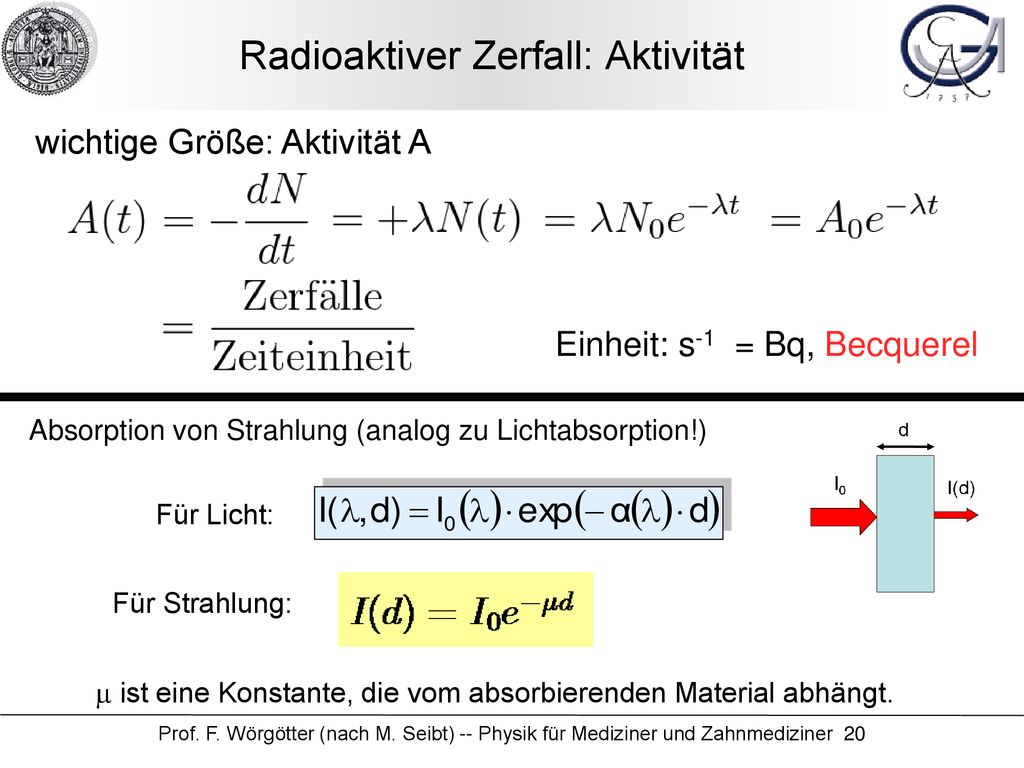

20 Radioaktiver Zerfall: Aktivität
wichtige Größe: Aktivität A Einheit: s-1 = Bq, Becquerel Absorption von Strahlung (analog zu Lichtabsorption!) Für Licht: Für Strahlung: m ist eine Konstante, die vom absorbierenden Material abhängt. Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 20

21 Effektive Halbwertzeit als Maß biologischer Aktivität

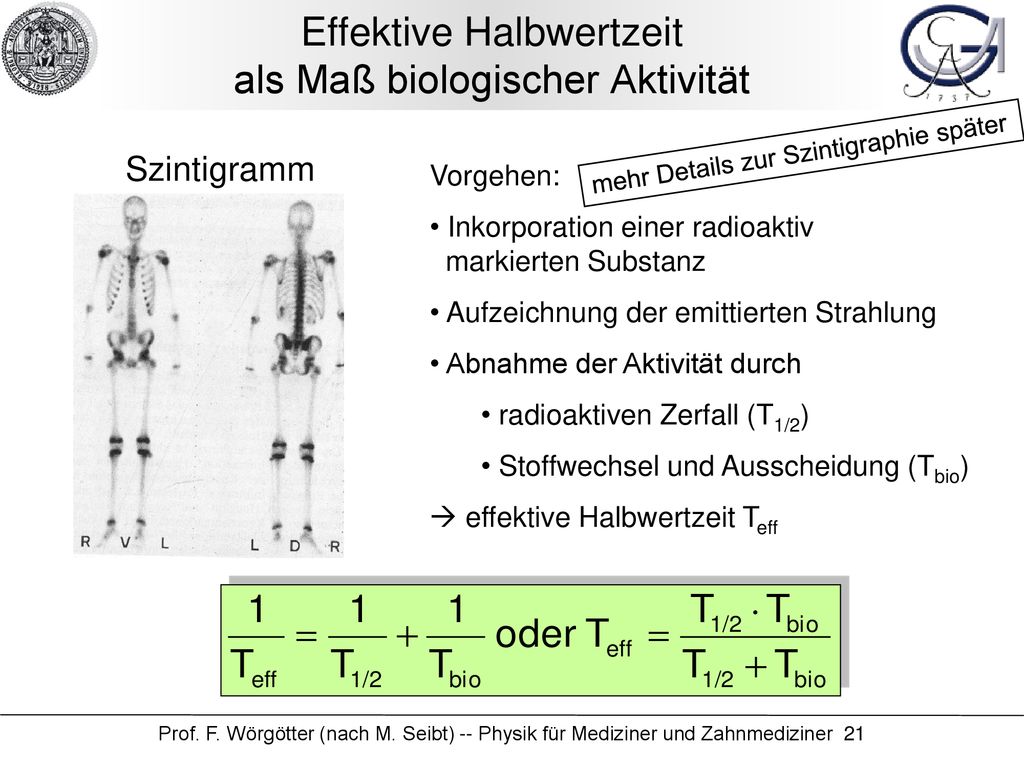

mehr Details zur Szintigraphie später Szintigramm Vorgehen: Inkorporation einer radioaktiv markierten Substanz Aufzeichnung der emittierten Strahlung Abnahme der Aktivität durch radioaktiven Zerfall (T1/2) Stoffwechsel und Ausscheidung (Tbio)  effektive Halbwertzeit Teff Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 21

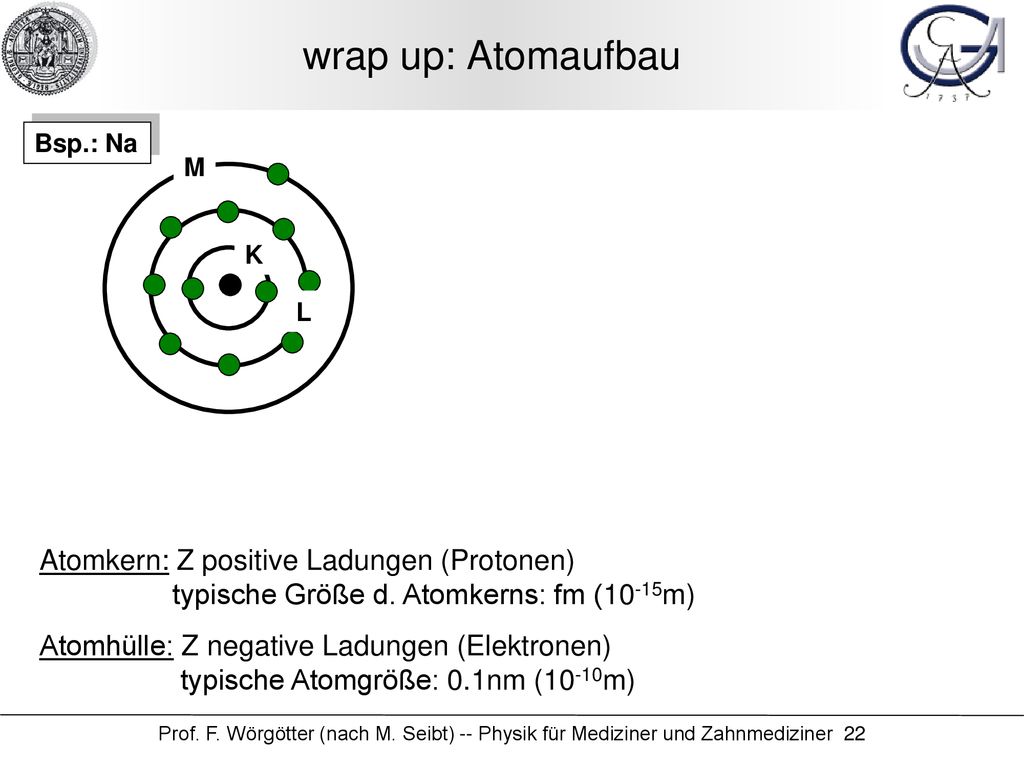

22 wrap up: Atomaufbau Bsp.: Na M K L Atomkern: Z positive Ladungen (Protonen) typische Größe d. Atomkerns: fm (10-15m) Atomhülle: Z negative Ladungen (Elektronen) typische Atomgröße: 0.1nm (10-10m) Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 22

23 Bohrsches Atommodell (Schalenmodell)

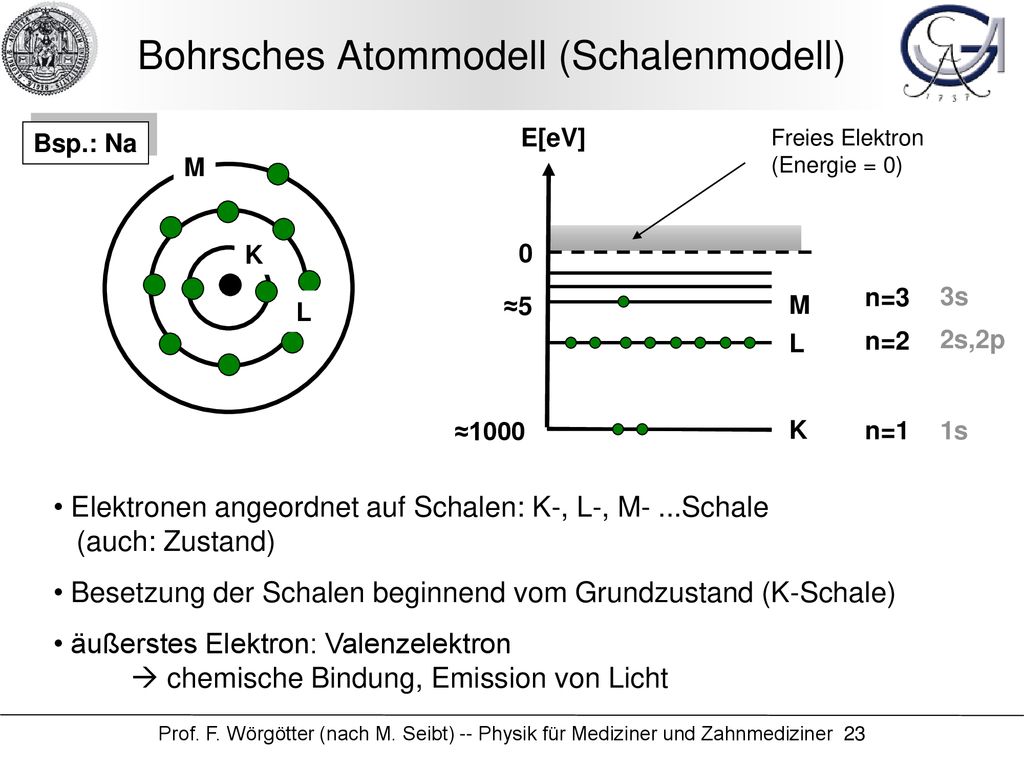

Bsp.: Na E[eV] ≈5 ≈1000 K L M Freies Elektron (Energie = 0) M K n=3 3s L n=2 2s,2p n=1 1s Elektronen angeordnet auf Schalen: K-, L-, M- ...Schale (auch: Zustand) Besetzung der Schalen beginnend vom Grundzustand (K-Schale) äußerstes Elektron: Valenzelektron  chemische Bindung, Emission von Licht Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 23

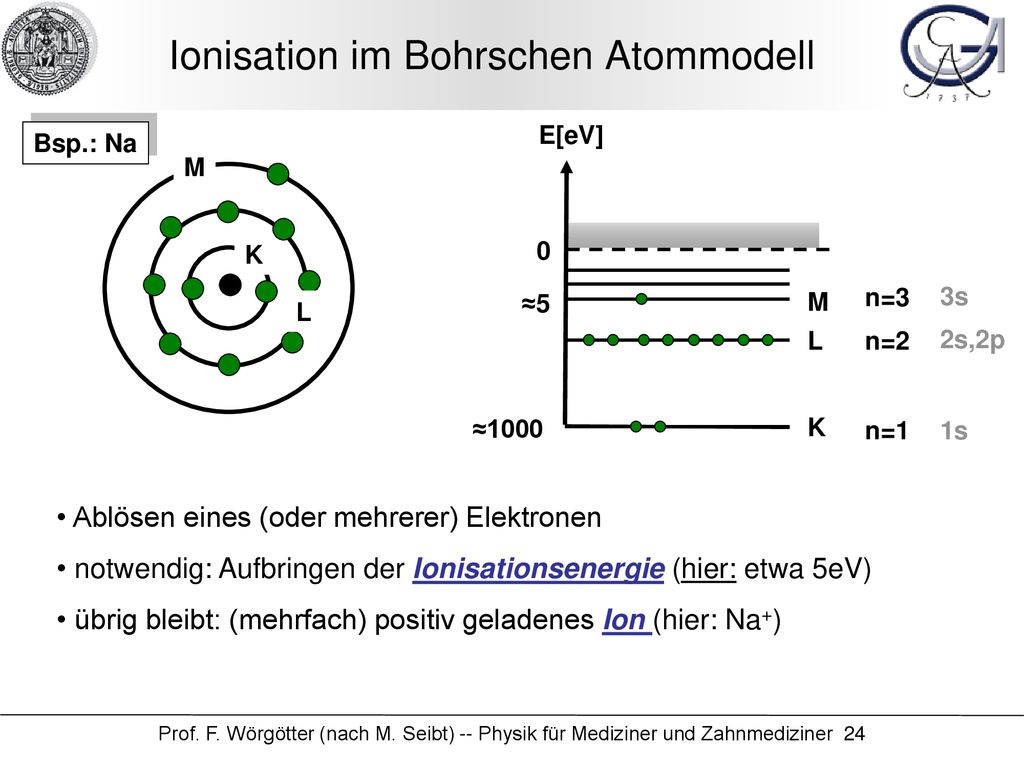

24 Ionisation im Bohrschen Atommodell
E[eV] Bsp.: Na M K 3s ≈5 M n=3 L L n=2 2s,2p ≈1000 K n=1 1s Ablösen eines (oder mehrerer) Elektronen notwendig: Aufbringen der Ionisationsenergie (hier: etwa 5eV) übrig bleibt: (mehrfach) positiv geladenes Ion (hier: Na+) Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 24

25 typische Ionisationsenergien

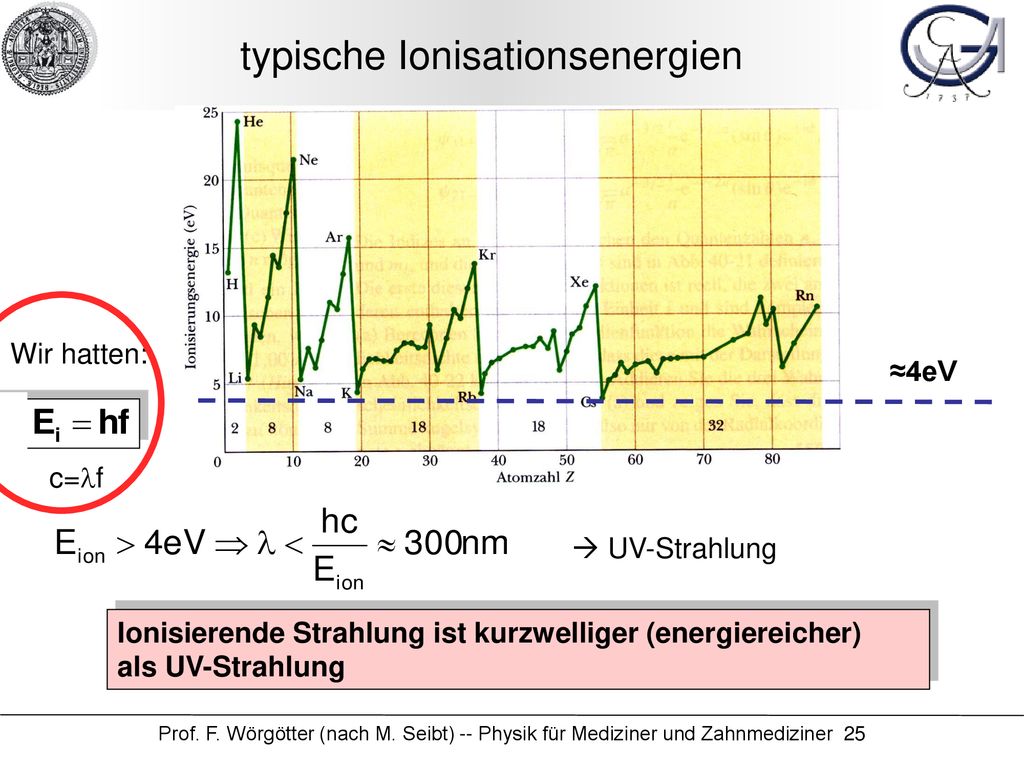

c=lf Wir hatten: ≈4eV  UV-Strahlung Ionisierende Strahlung ist kurzwelliger (energiereicher) als UV-Strahlung Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 25

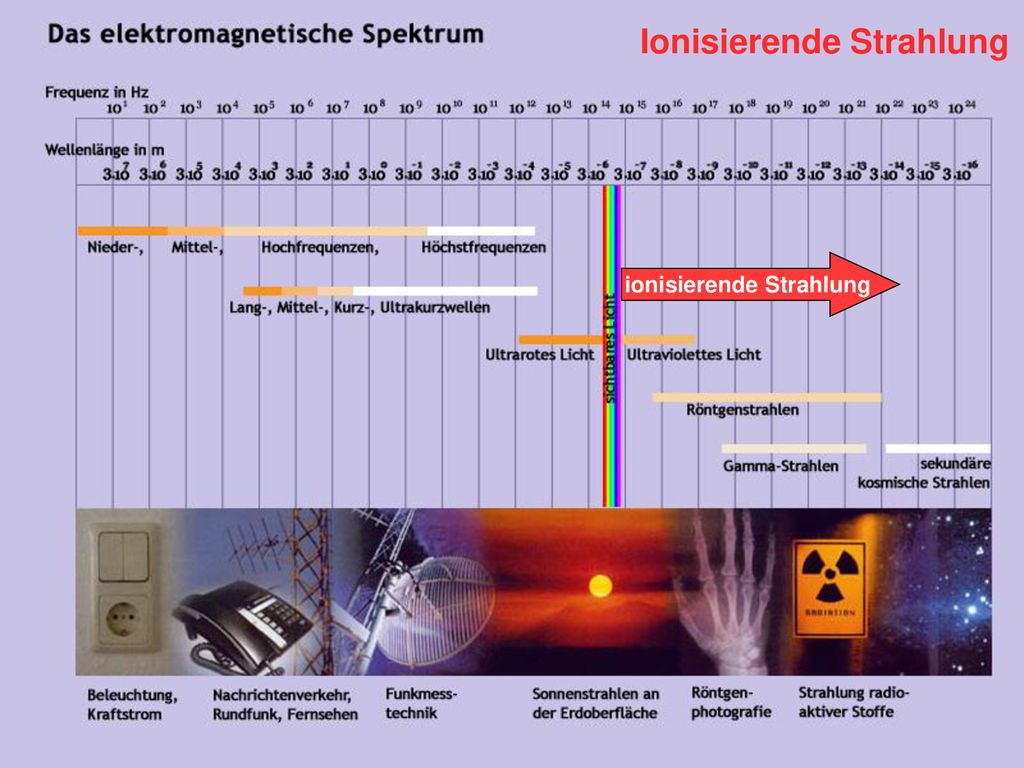

26 ionisierende Strahlung
Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 26

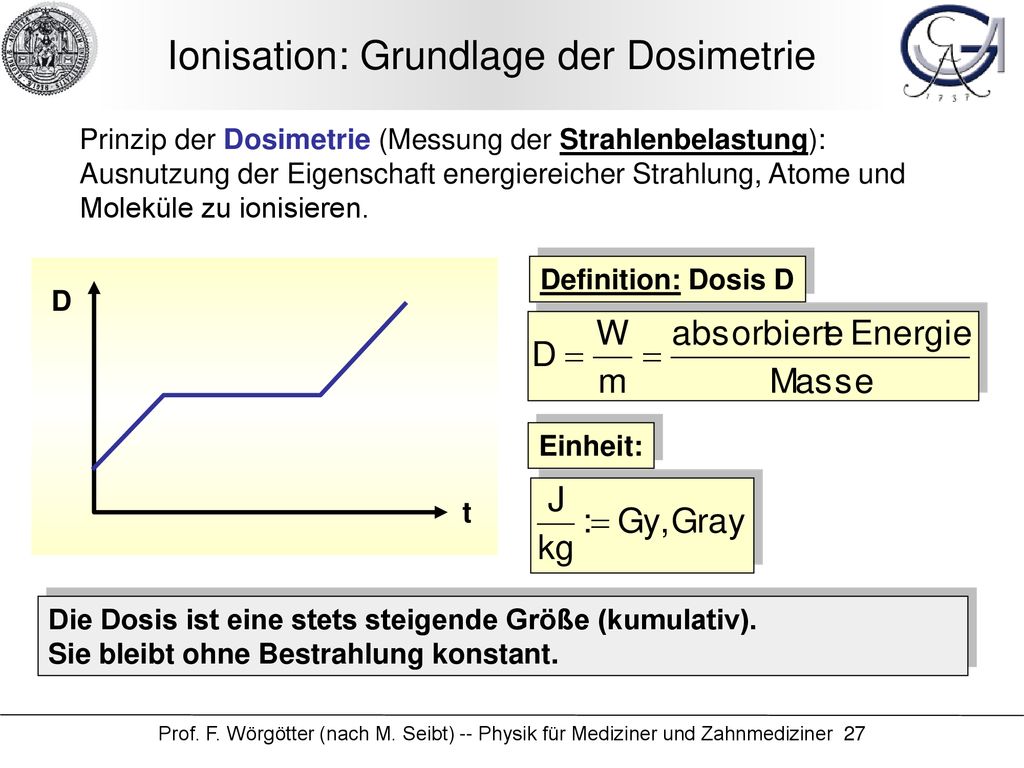

27 Ionisation: Grundlage der Dosimetrie
Prinzip der Dosimetrie (Messung der Strahlenbelastung): Ausnutzung der Eigenschaft energiereicher Strahlung, Atome und Moleküle zu ionisieren. Definition: Dosis D D Einheit: t Die Dosis ist eine stets steigende Größe (kumulativ). Sie bleibt ohne Bestrahlung konstant. Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 27

28 Kondensatorentladung durch Ionisation

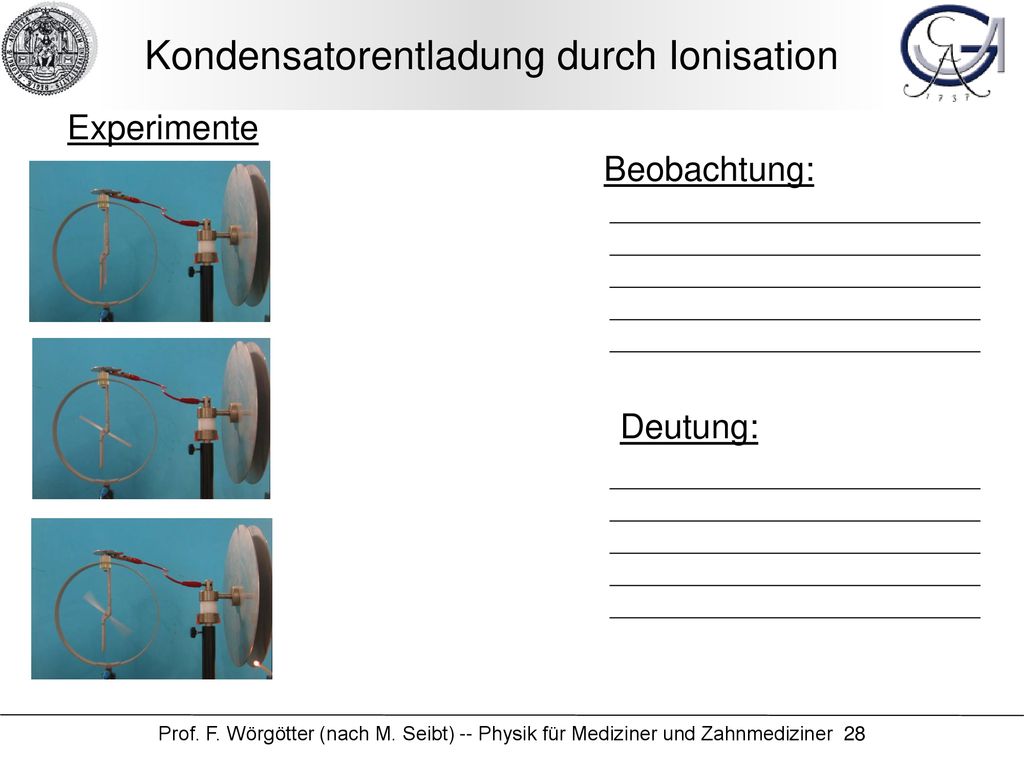

Experimente Beobachtung: Deutung: Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 28

29 Messung des Ionenstroms

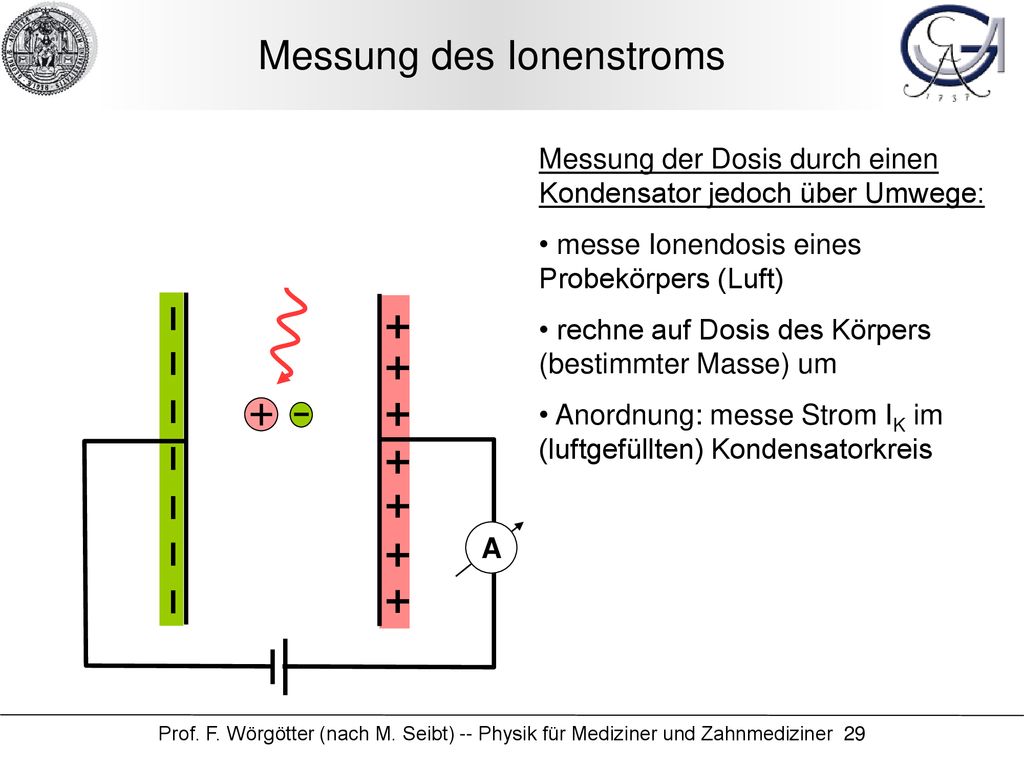

Messung der Dosis durch einen Kondensator jedoch über Umwege: messe Ionendosis eines Probekörpers (Luft) rechne auf Dosis des Körpers (bestimmter Masse) um Anordnung: messe Strom IK im (luftgefüllten) Kondensatorkreis A Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 29

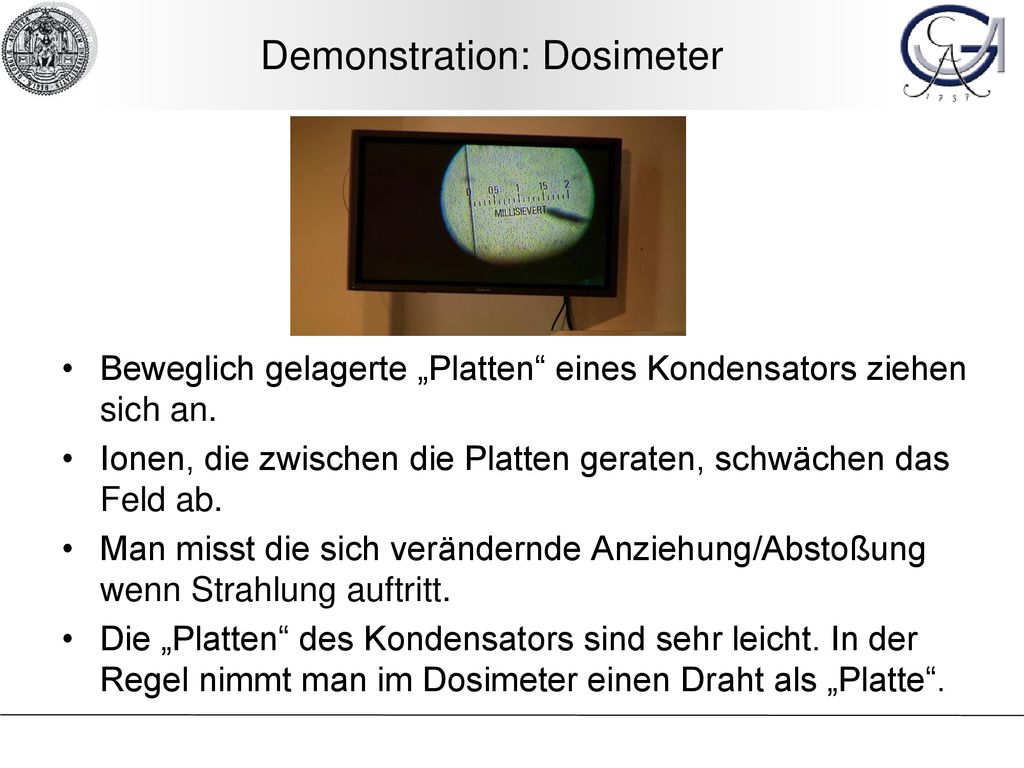

30 Demonstration: Dosimeter
Beweglich gelagerte „Platten“ eines Kondensators ziehen sich an. Ionen, die zwischen die Platten geraten, schwächen das Feld ab. Man misst die sich verändernde Anziehung/Abstoßung wenn Strahlung auftritt. Die „Platten“ des Kondensators sind sehr leicht. In der Regel nimmt man im Dosimeter einen Draht als „Platte“.

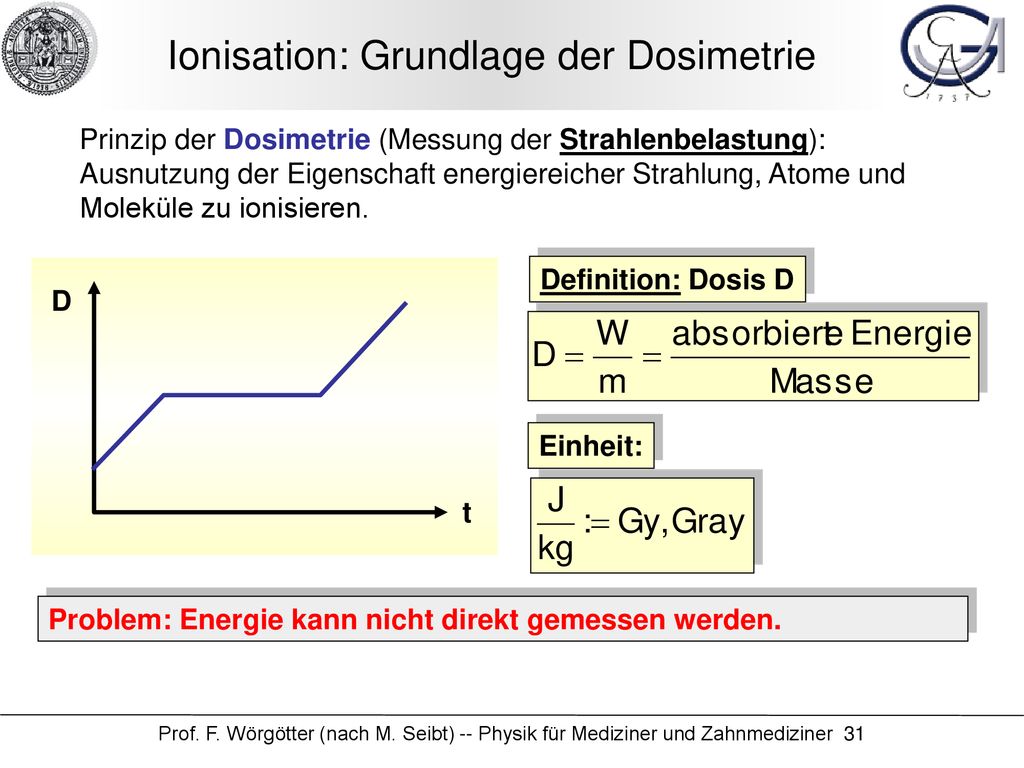

31 Ionisation: Grundlage der Dosimetrie
Prinzip der Dosimetrie (Messung der Strahlenbelastung): Ausnutzung der Eigenschaft energiereicher Strahlung, Atome und Moleküle zu ionisieren. Definition: Dosis D D Einheit: t Problem: Energie kann nicht direkt gemessen werden. Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 31

32 Messung des Ionenstroms

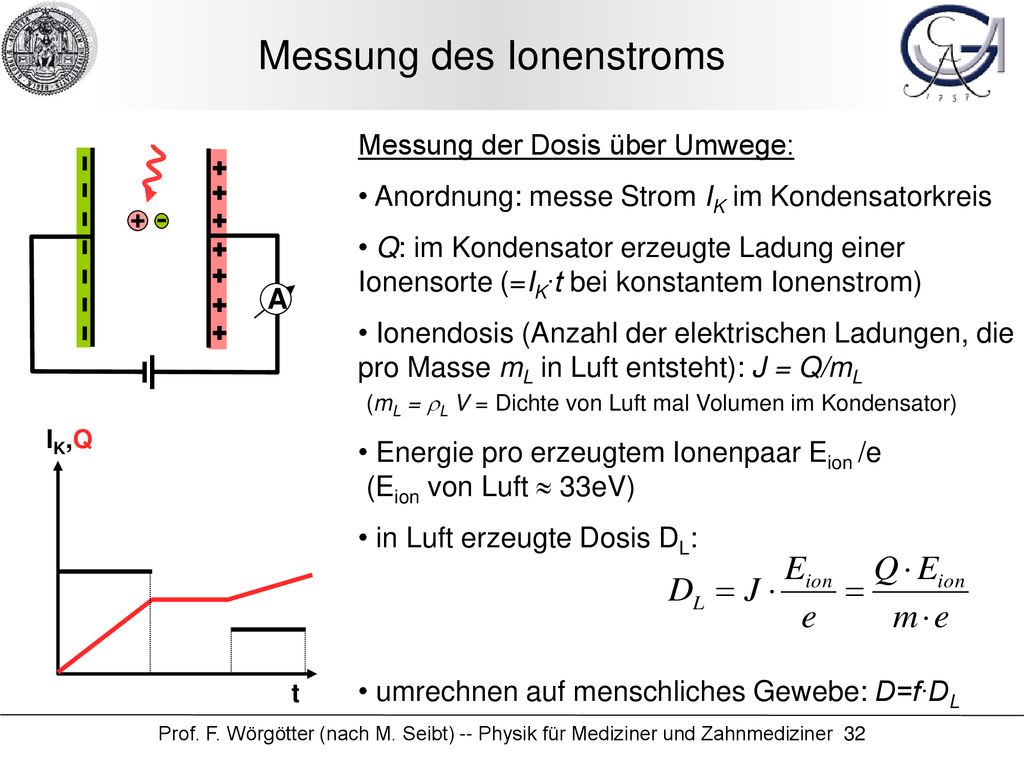

Messung der Dosis über Umwege: Anordnung: messe Strom IK im Kondensatorkreis Q: im Kondensator erzeugte Ladung einer Ionensorte (=IK∙t bei konstantem Ionenstrom) Ionendosis (Anzahl der elektrischen Ladungen, die pro Masse mL in Luft entsteht): J = Q/mL (mL = rL V = Dichte von Luft mal Volumen im Kondensator) Energie pro erzeugtem Ionenpaar Eion /e (Eion von Luft  33eV) in Luft erzeugte Dosis DL: umrechnen auf menschliches Gewebe: D=f∙DL A IK,Q t Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 32

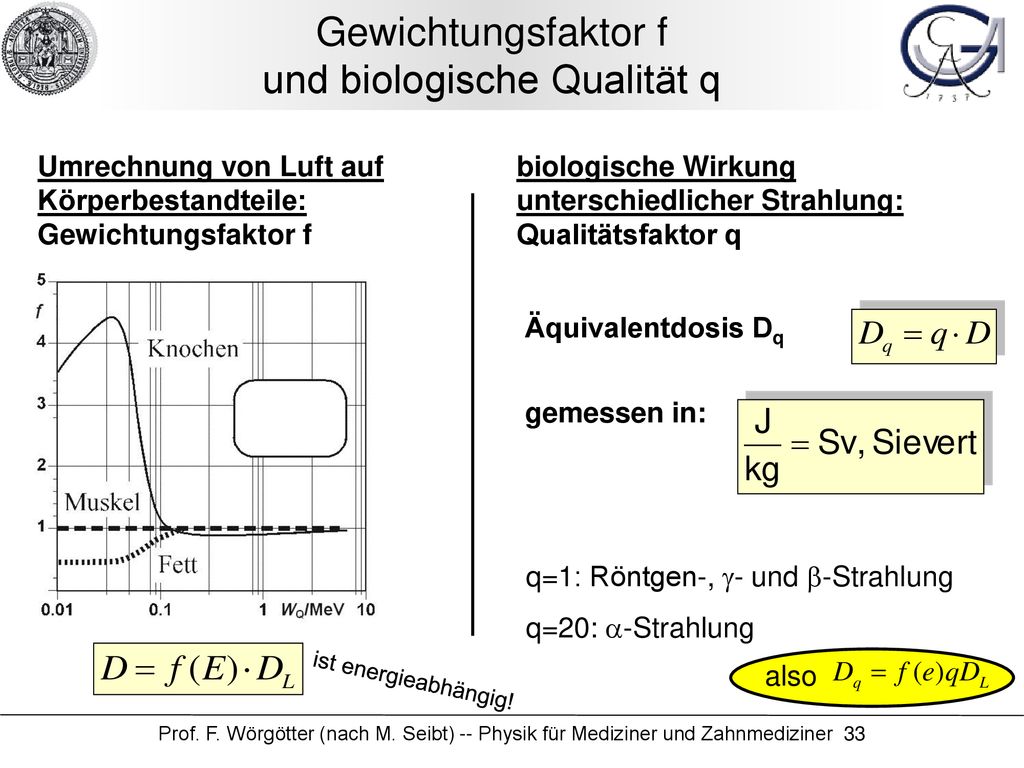

33 Gewichtungsfaktor f und biologische Qualität q
Umrechnung von Luft auf Körperbestandteile: Gewichtungsfaktor f biologische Wirkung unterschiedlicher Strahlung: Qualitätsfaktor q Äquivalentdosis Dq gemessen in: q=1: Röntgen-, g- und b-Strahlung q=20: a-Strahlung also ist energieabhängig! Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 33

34 Auswirkungen auf den menschlichen Körper
Hiroshima Strahlenopfer Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 34

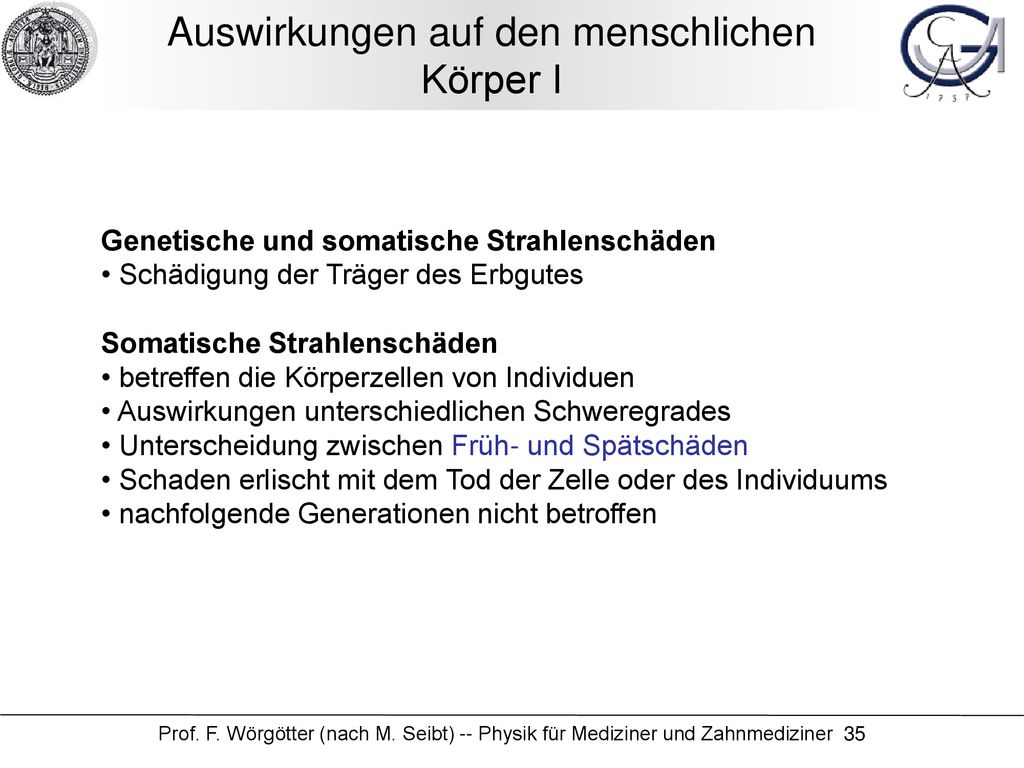

35 Auswirkungen auf den menschlichen Körper I
Genetische und somatische Strahlenschäden • Schädigung der Träger des Erbgutes Somatische Strahlenschäden • betreffen die Körperzellen von Individuen • Auswirkungen unterschiedlichen Schweregrades • Unterscheidung zwischen Früh- und Spätschäden • Schaden erlischt mit dem Tod der Zelle oder des Individuums • nachfolgende Generationen nicht betroffen Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 35

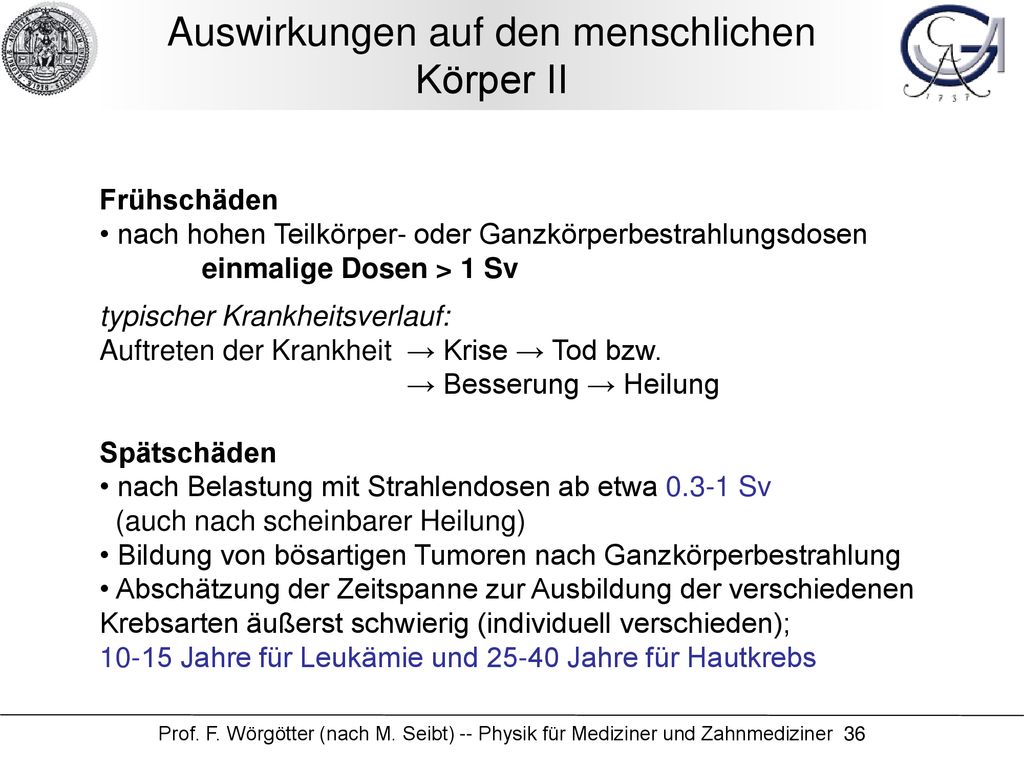

36 Auswirkungen auf den menschlichen Körper II
Frühschäden • nach hohen Teilkörper- oder Ganzkörperbestrahlungsdosen einmalige Dosen > 1 Sv typischer Krankheitsverlauf: Auftreten der Krankheit → Krise → Tod bzw. → Besserung → Heilung Spätschäden • nach Belastung mit Strahlendosen ab etwa Sv (auch nach scheinbarer Heilung) • Bildung von bösartigen Tumoren nach Ganzkörperbestrahlung • Abschätzung der Zeitspanne zur Ausbildung der verschiedenen Krebsarten äußerst schwierig (individuell verschieden); 10-15 Jahre für Leukämie und Jahre für Hautkrebs Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 36

37 Auswirkungen auf den menschlichen Körper III

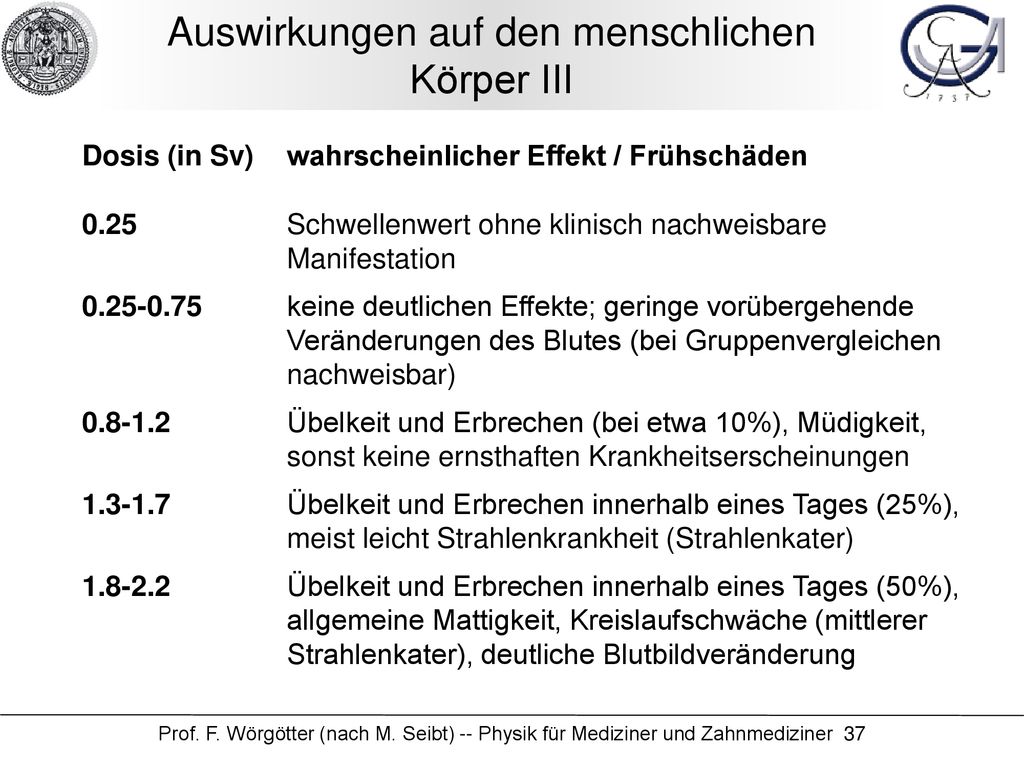

Dosis (in Sv) wahrscheinlicher Effekt / Frühschäden Schwellenwert ohne klinisch nachweisbare Manifestation keine deutlichen Effekte; geringe vorübergehende Veränderungen des Blutes (bei Gruppenvergleichen nachweisbar) Übelkeit und Erbrechen (bei etwa 10%), Müdigkeit, sonst keine ernsthaften Krankheitserscheinungen Übelkeit und Erbrechen innerhalb eines Tages (25%), meist leicht Strahlenkrankheit (Strahlenkater) Übelkeit und Erbrechen innerhalb eines Tages (50%), allgemeine Mattigkeit, Kreislaufschwäche (mittlerer Strahlenkater), deutliche Blutbildveränderung Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 37

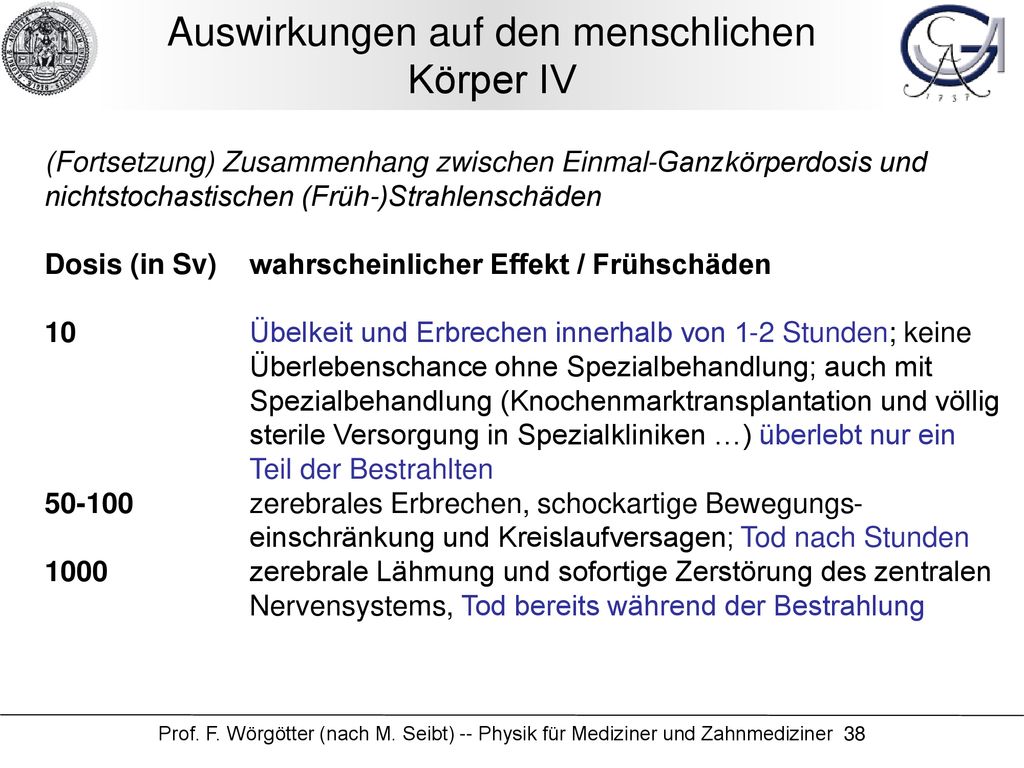

38 Auswirkungen auf den menschlichen Körper IV
(Fortsetzung) Zusammenhang zwischen Einmal-Ganzkörperdosis und nichtstochastischen (Früh-)Strahlenschäden Dosis (in Sv) wahrscheinlicher Effekt / Frühschäden Übelkeit und Erbrechen innerhalb von 1-2 Stunden; keine Überlebenschance ohne Spezialbehandlung; auch mit Spezialbehandlung (Knochenmarktransplantation und völlig sterile Versorgung in Spezialkliniken …) überlebt nur ein Teil der Bestrahlten zerebrales Erbrechen, schockartige Bewegungs- einschränkung und Kreislaufversagen; Tod nach Stunden zerebrale Lähmung und sofortige Zerstörung des zentralen Nervensystems, Tod bereits während der Bestrahlung Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 38

39 Auswirkungen auf den menschlichen Körper V

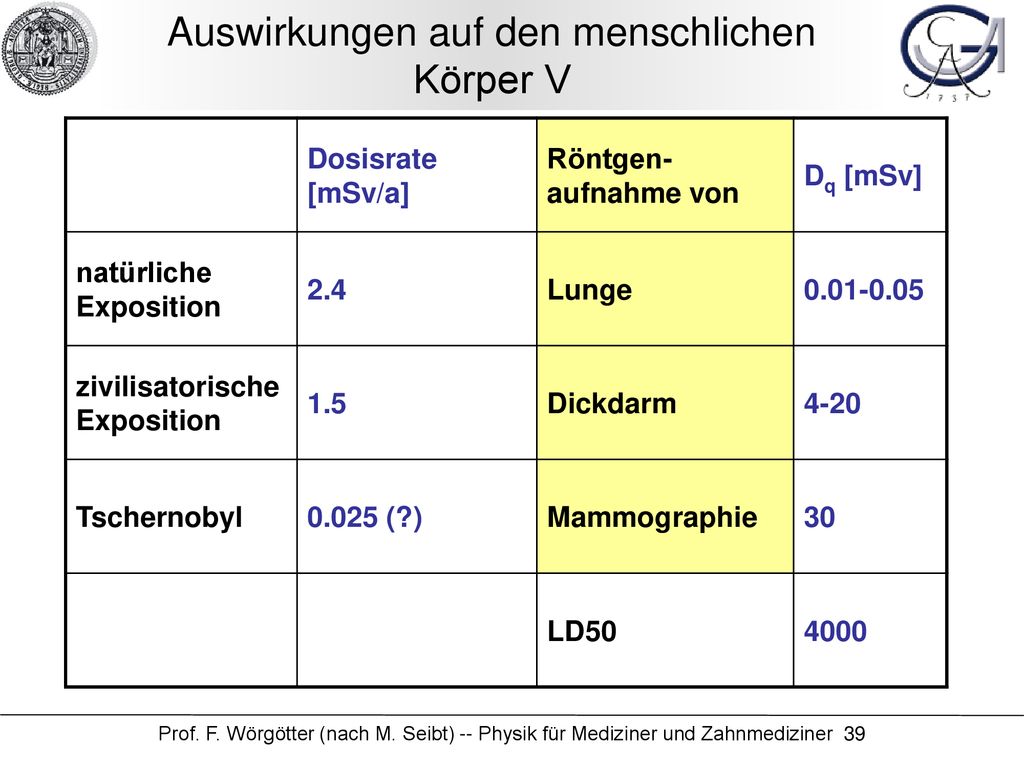

Dosisrate [mSv/a] Röntgen-aufnahme von Dq [mSv] natürliche Exposition 2.4 Lunge zivilisatorische Exposition 1.5 Dickdarm 4-20 Tschernobyl 0.025 (?) Mammographie 30 LD50 4000 Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 39

40 Auswirkungen auf den menschlichen Körper VI
Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 40

41 Auswirkungen auf den menschlichen Körper VI
Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 41

42 Auswirkungen auf den menschlichen Körper VI
Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 42

43 Auswirkungen auf den menschlichen Körper VI

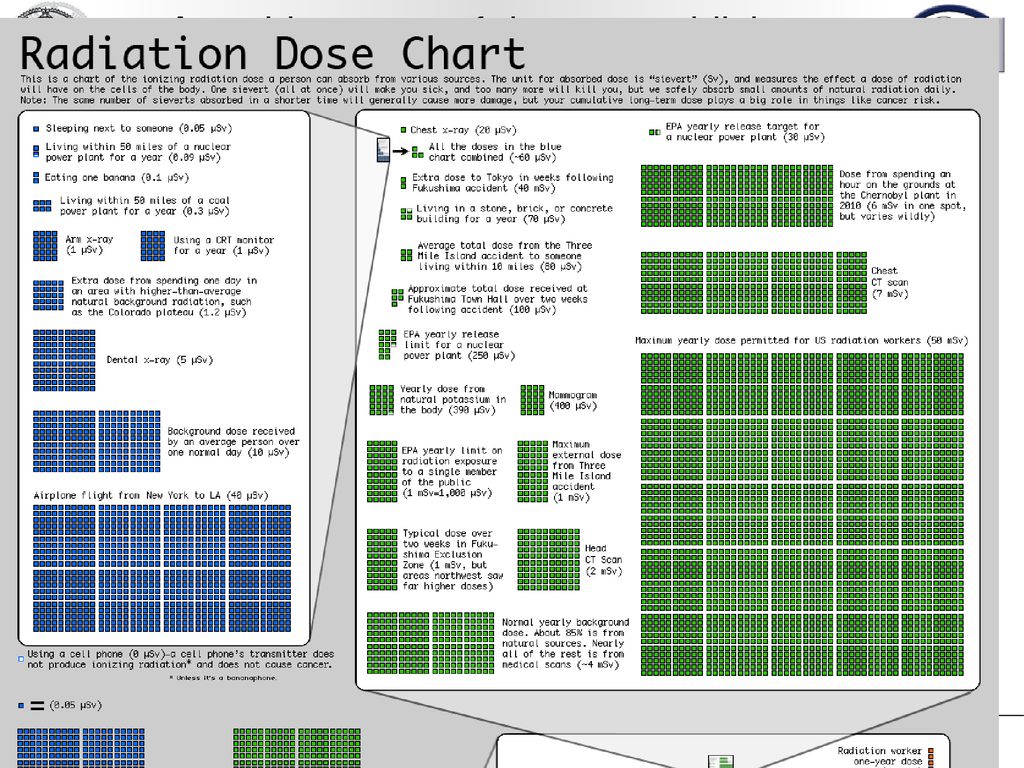

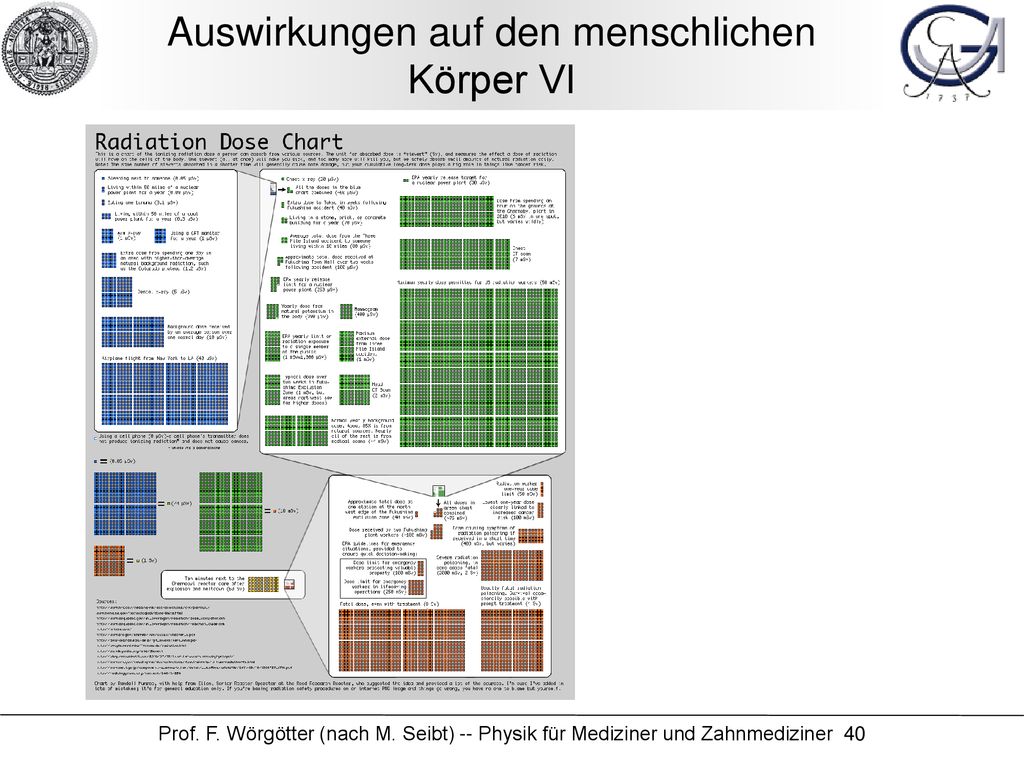

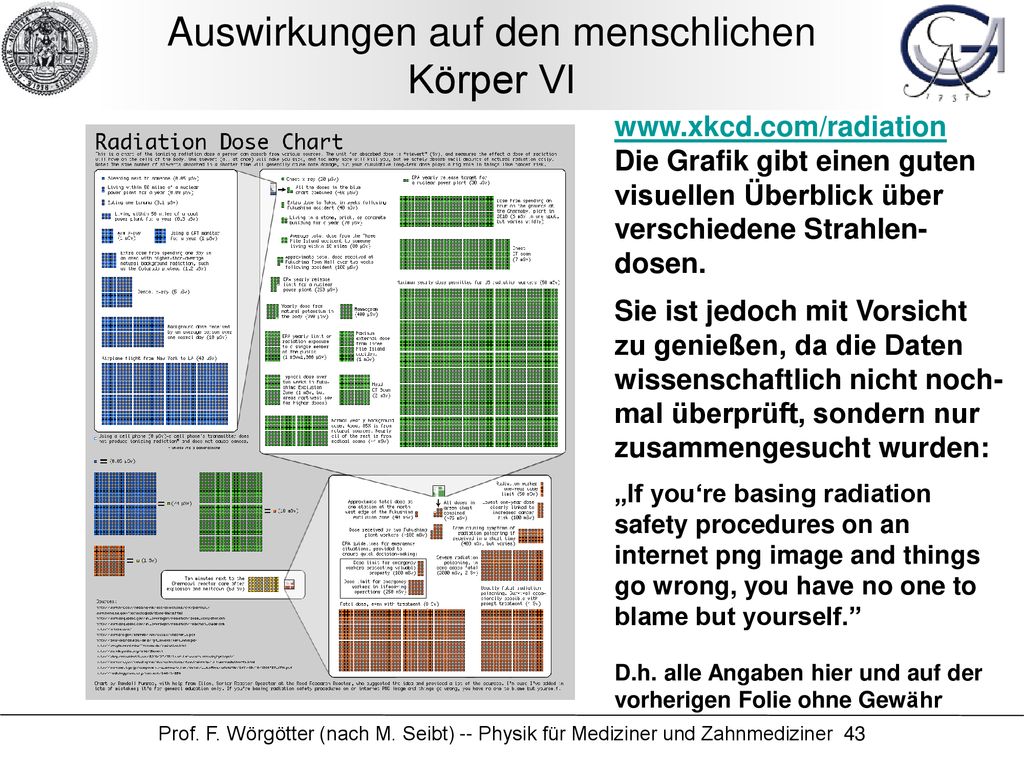

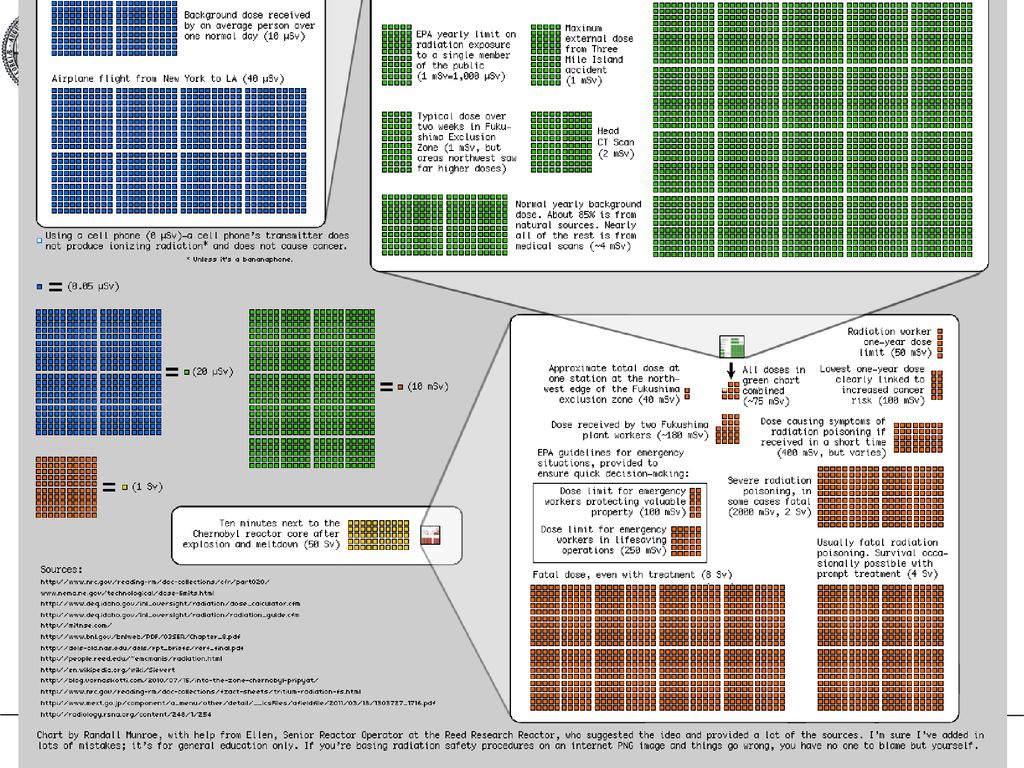

Die Grafik gibt einen guten visuellen Überblick über verschiedene Strahlen-dosen. Sie ist jedoch mit Vorsicht zu genießen, da die Daten wissenschaftlich nicht noch- mal überprüft, sondern nur zusammengesucht wurden: „If you‘re basing radiation safety procedures on an internet png image and things go wrong, you have no one to blame but yourself.” D.h. alle Angaben hier und auf der vorherigen Folie ohne Gewähr Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 43

44 PET: Positronen-Emissions-Tomographie

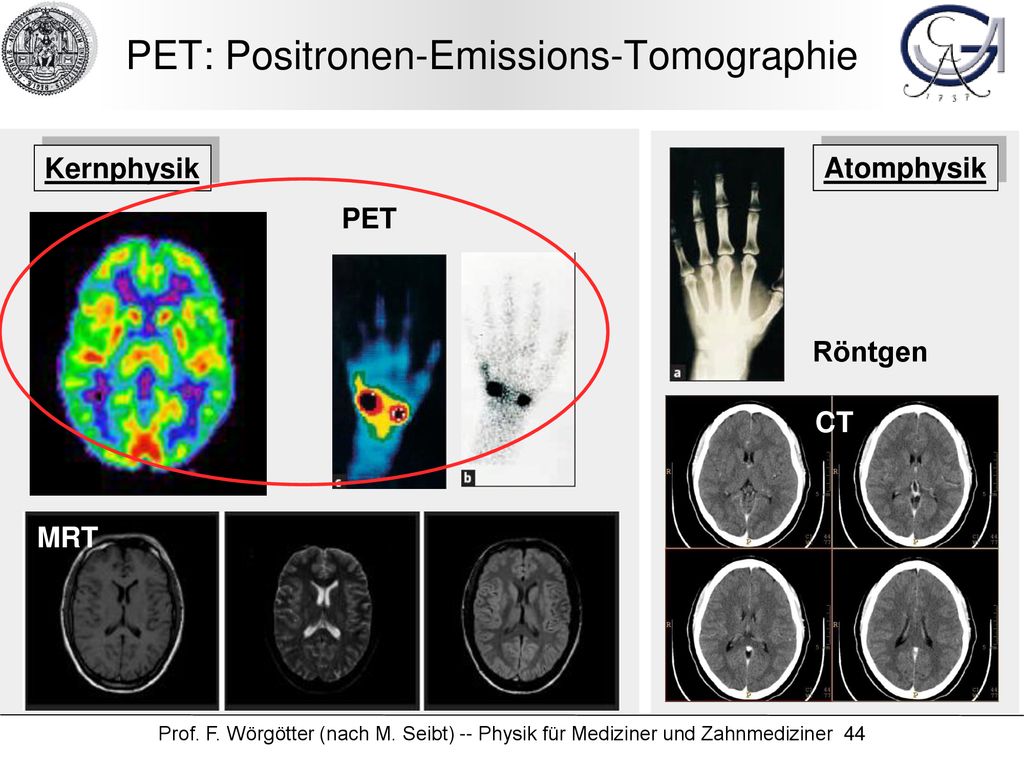

Kernphysik Atomphysik PET Röntgen CT MRT Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 44

45 (nochmal) Szintigraphie

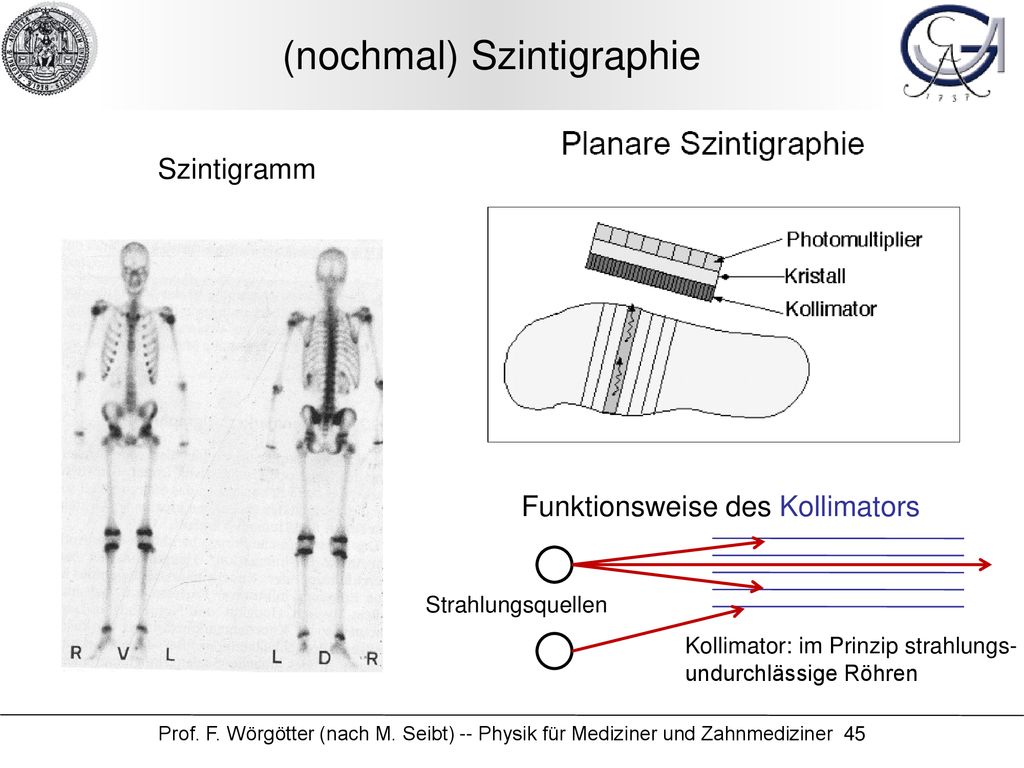

Szintigramm Funktionsweise des Kollimators Strahlungsquellen Kollimator: im Prinzip strahlungs- undurchlässige Röhren Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 45

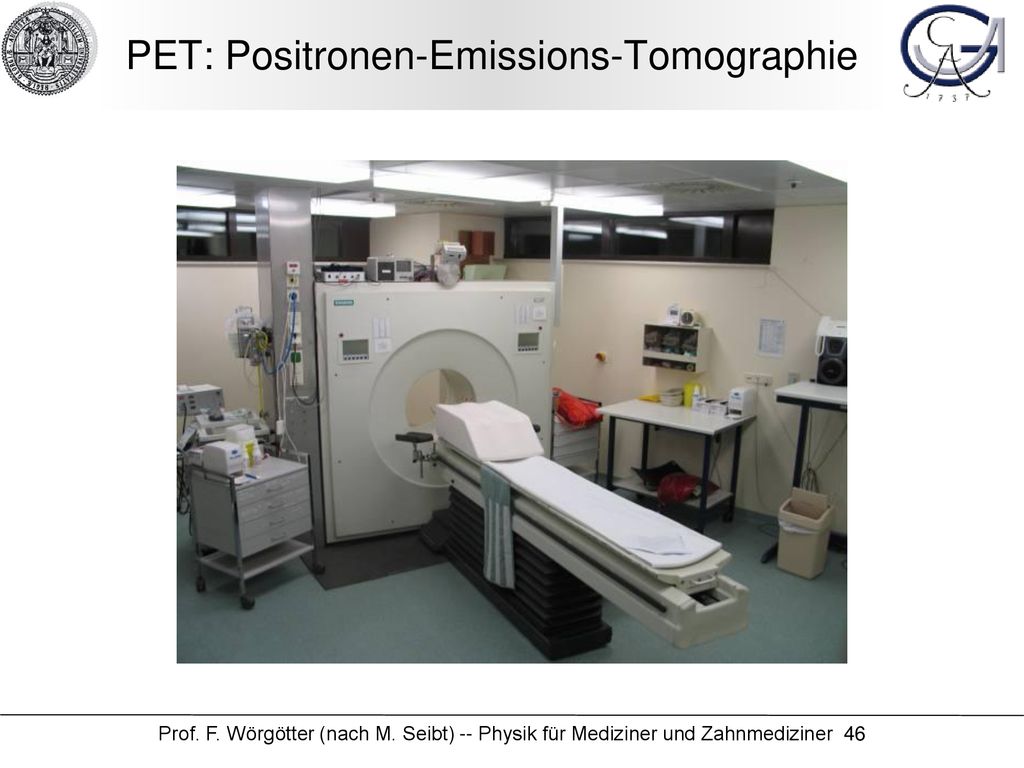

46 PET: Positronen-Emissions-Tomographie
Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 46

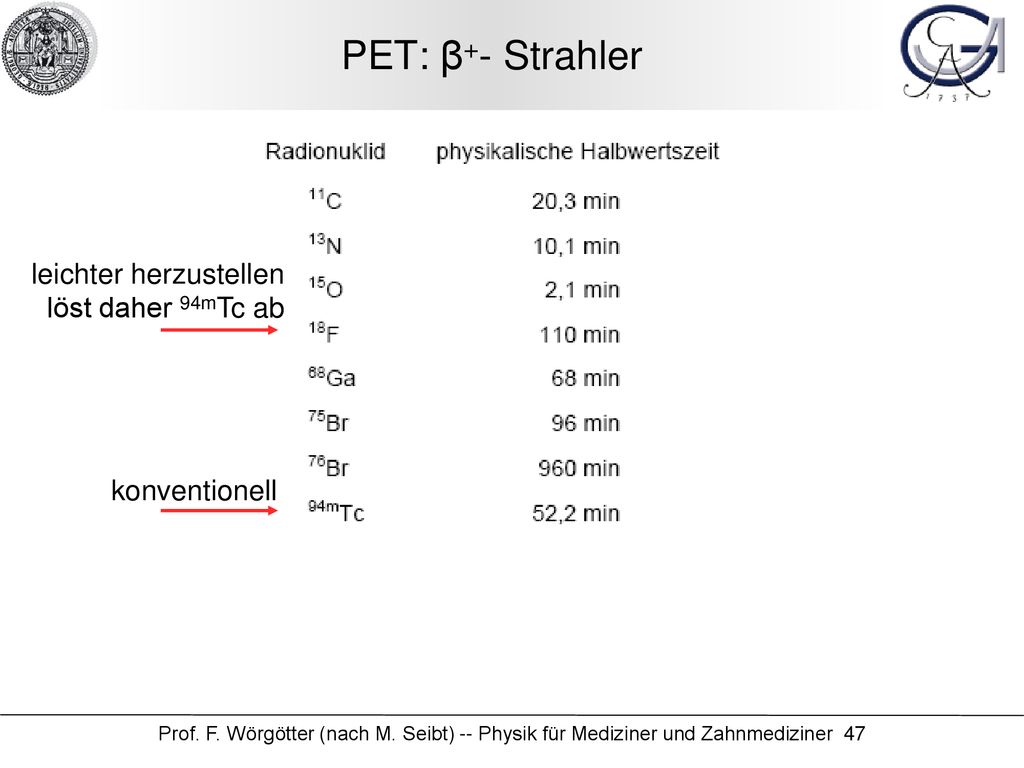

47 PET: β+- Strahler leichter herzustellen löst daher 94mTc ab
konventionell Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 47

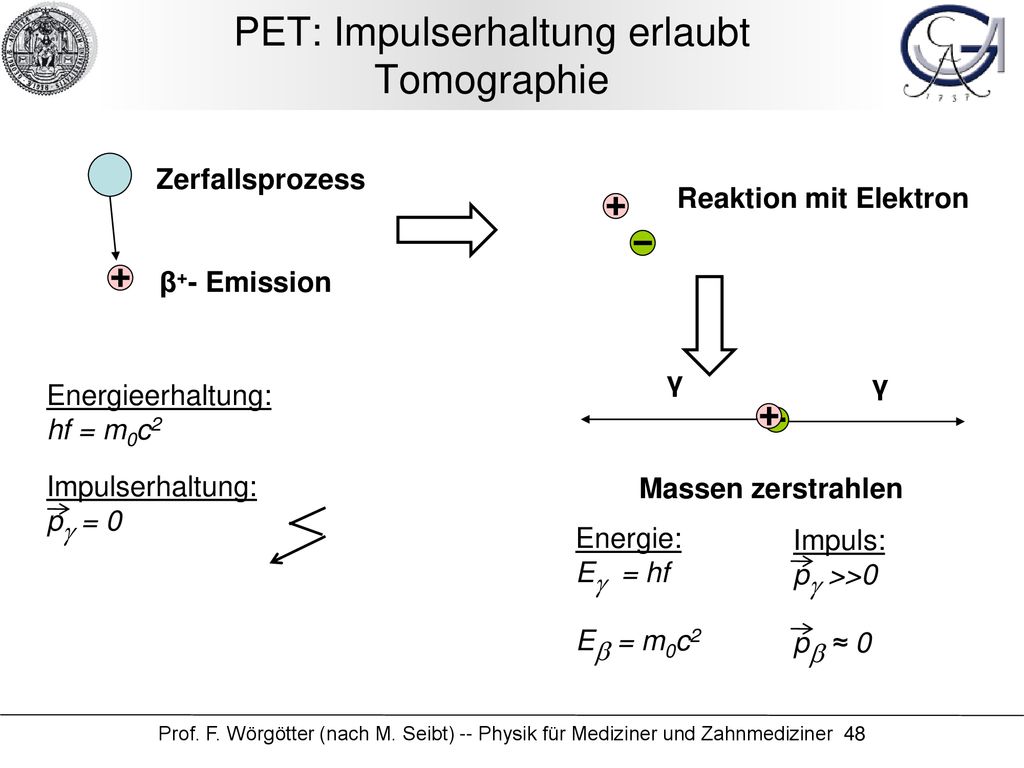

48 PET: Impulserhaltung erlaubt Tomographie
Zerfallsprozess Reaktion mit Elektron β+- Emission γ γ Energieerhaltung: hf = m0c2 Impulserhaltung: pg = 0  Massen zerstrahlen Energie: Eg = hf Eb = m0c2 Impuls: pg >>0 pb ≈ 0 Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 48 48

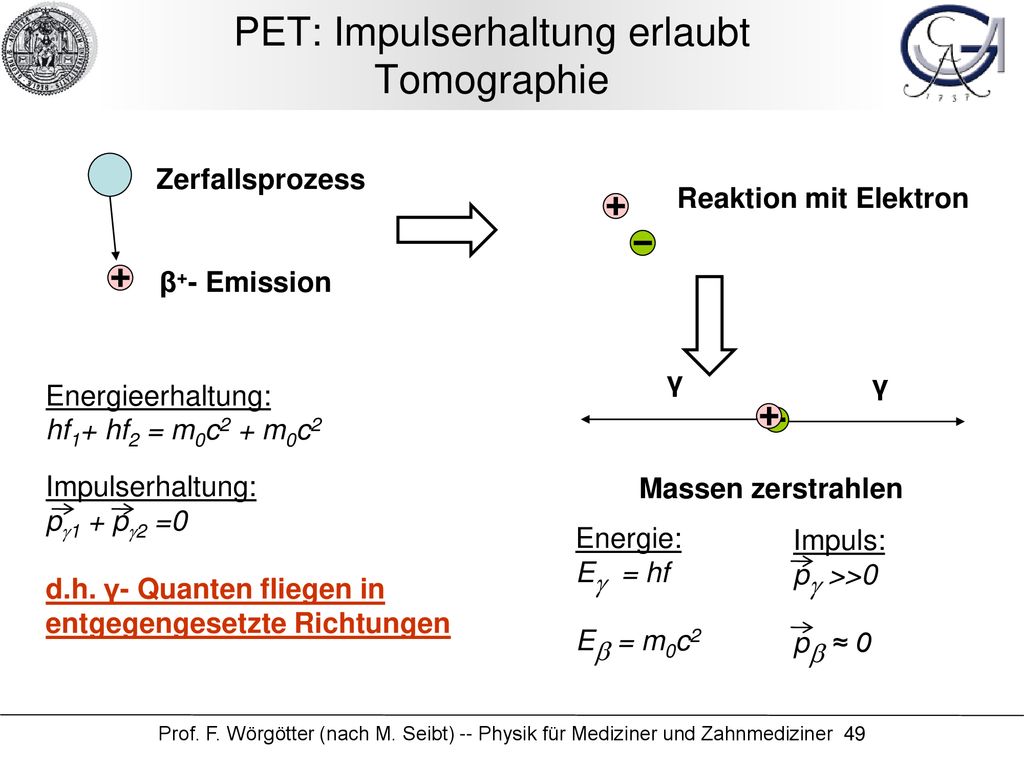

49 PET: Impulserhaltung erlaubt Tomographie
Zerfallsprozess Reaktion mit Elektron β+- Emission γ γ Energieerhaltung: hf1+ hf2 = m0c2 + m0c2 Impulserhaltung: pg1 + pg2 =0 d.h. γ- Quanten fliegen in entgegengesetzte Richtungen Massen zerstrahlen Energie: Eg = hf Eb = m0c2 Impuls: pg >>0 pb ≈ 0 Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 49

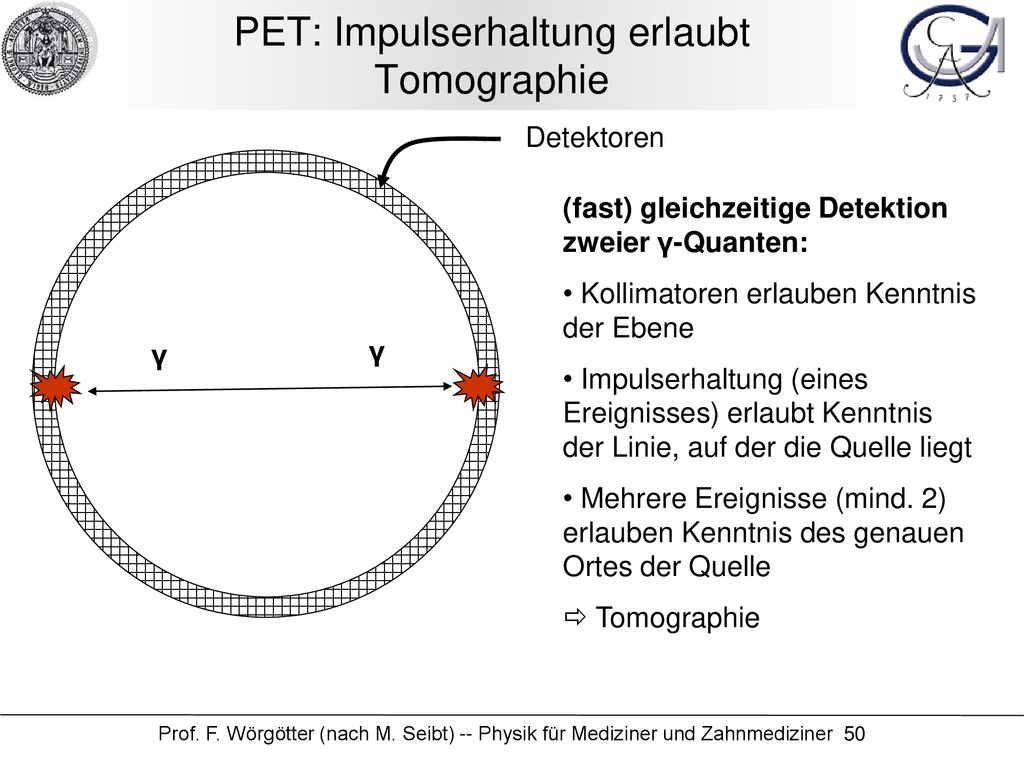

50 PET: Impulserhaltung erlaubt Tomographie

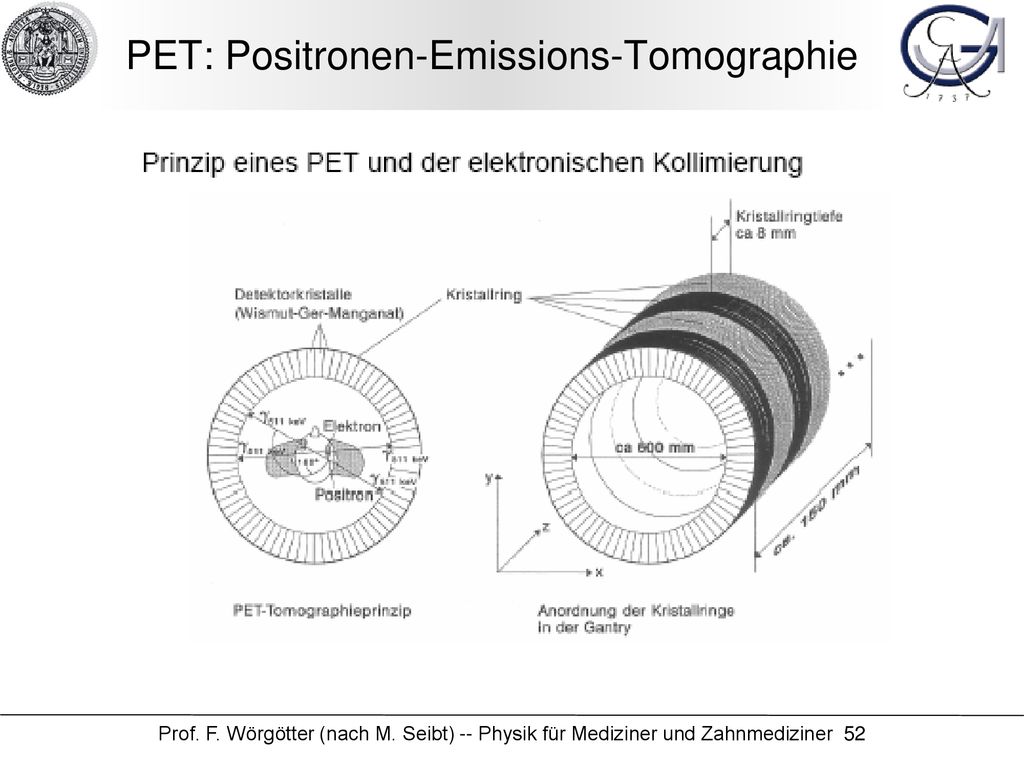

Detektoren (fast) gleichzeitige Detektion zweier γ-Quanten: Kollimatoren erlauben Kenntnis der Ebene Impulserhaltung (eines Ereignisses) erlaubt Kenntnis der Linie, auf der die Quelle liegt Mehrere Ereignisse (mind. 2) erlauben Kenntnis des genauen Ortes der Quelle  Tomographie γ Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 50

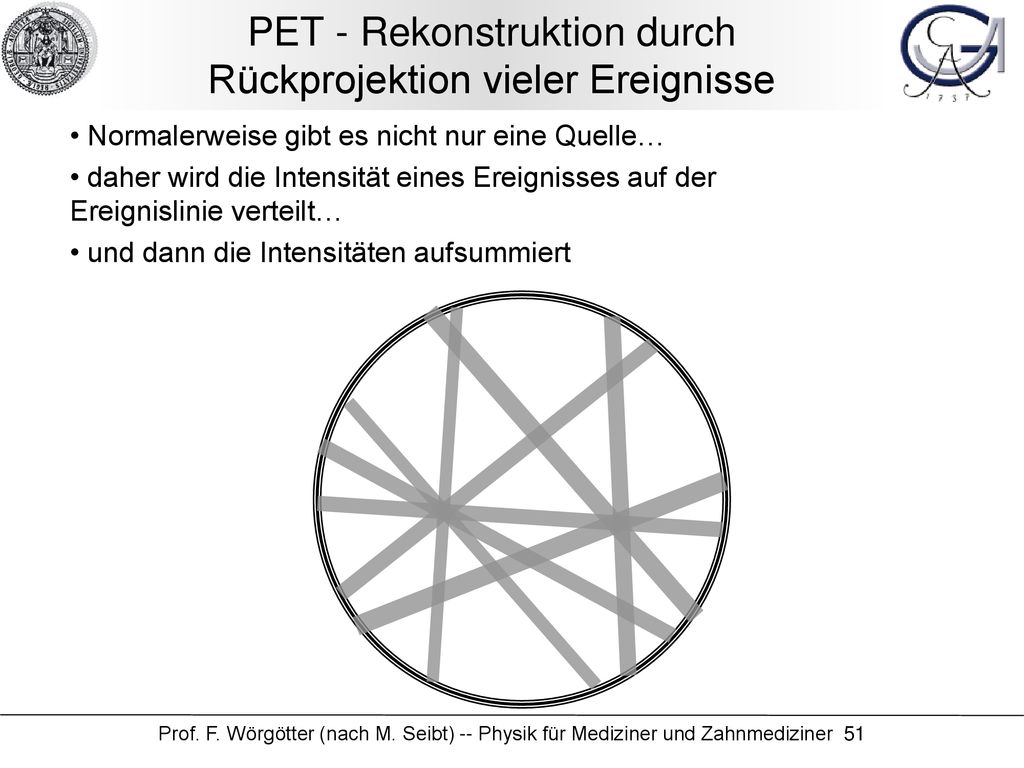

51 PET - Rekonstruktion durch Rückprojektion vieler Ereignisse
Normalerweise gibt es nicht nur eine Quelle… daher wird die Intensität eines Ereignisses auf der Ereignislinie verteilt… und dann die Intensitäten aufsummiert Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 51

52 PET: Positronen-Emissions-Tomographie
Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 52

53 PET – Ganzkörperaufnahme

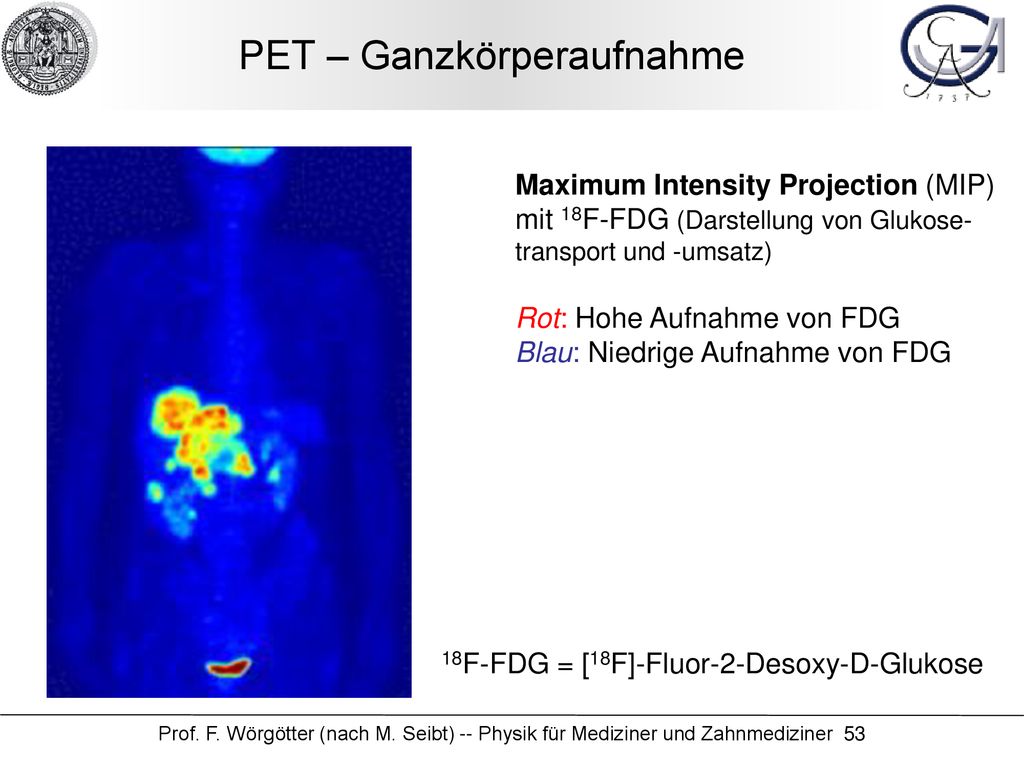

Maximum Intensity Projection (MIP) mit 18F-FDG (Darstellung von Glukose-transport und -umsatz) Rot: Hohe Aufnahme von FDG Blau: Niedrige Aufnahme von FDG 18F-FDG = [18F]-Fluor-2-Desoxy-D-Glukose Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 53

54 Viel Erfolg bei der Klausur !
