About us -Tochtergesellschaft der Firma Greiner Schaltanlagenbau

Präsentation zum Thema: "About us -Tochtergesellschaft der Firma Greiner Schaltanlagenbau"—  Präsentation transkript:

1

2 About us -Tochtergesellschaft der Firma Greiner Schaltanlagenbau
-> Erfahrung aus über 60 Jahren und von über 100 Mitarbeitern, die Industrieanlagen für die ganze Welt herstellen - Nicht nur High Tech auch High Quality

3

4 Was ist Comexio? IP-based innovative building automation systemSteuern
Visualize Energy Management Steuern: Mit Taster oder über Fernzugriff Visualisieren: Mit Grundriss oder als gekachelte Bedienoberfläche Energiemanagement: Integrierte Verbrauchsmessung

5 Möglichkeiten Window and door contacts Shutter / blind control Comfort
Heating Exterior lighting Plug sockets Window and door contacts Window open  heating lowered down Alarm funktion  informs via Comfort Washing machine / Iron still on? With integrated consumption measurement-> device monitoring Heating Comfortable temperature in individual rooms Absence -> lower After work –> at arrival warm again Shutter / blinds Fixed times / Sunrise / Sunset Winter -> Heating support Summer -> protection against overheating Plug sockets Integration of standard lamps in lighting scenes Exterior lighting Brightness and time-dependent automatic watering Automatic irrigation Weather permitting -> temperature, weather Remote control via smartphone on holiday Garage door Still open? -> status checking while on the go Motion detector Automatic switching on the lights Completion alert Light scenes Choice between different lighting scenes TV -> Lamps that are reflected off Control via Tablet -> heating, shutters… Even while traveling Safety (smoke detector) turn lights on smoke detector Open shutters / blinds Central off Lights off Heating lowered down Alarm activated Starting presence simulation Garage door control Central Off Safety Comfort Light scenes Watering Motion detectors

6 Your day 7.00 Uhr Wecker klingelt. Jalousien öffnen sich
Bad ist es angenehm warm 8:15 - Per Smartphone -> Garagentor öffnen und Schließen. - Haus verlassen -> Knopfdruck: Komplette Beleuchtung, gewünschten Geräte aus. Haus erkennt ist alleine -> passt auf sich auf Alarmfunktion aktiv, Außenbeschattung nach Bedarf eingestellt -> schützt die Fenster vor Regen, je nach Raumtemperatur -> regelt Lichteinfall. Heizung regelt sich herunter -> Energie zu sparen. 16:00 Uhr Ihr Haus erwartet Sie zum Feierabend Heizung wird hoch geregelt -> Wohlfühltemperatur bei Eintreffen erreicht Auch von unterwegs -> früher als geplant zu Hause 17:00 Uhr Sie kommen nach Hause, Hofeinfahrt -> beleuchtet Empfang -> Licht im Flur an. 18:00 Uhr Zeit zum Wohlfühlen. Lichtfarbe und Intensität -> angepasst, Wohnzimmerbeleuchtung gedimmt 19:00 Uhr Nach Sonnenuntergang Jalousien herunter gefahren. Gartenbeleuchtung schaltet sich ein. 20:00 Uhr Bad ist wieder warm, Schlafzimmer optimal temperiert. automatische Bewässerung versorgt Pflanzen. 22:00 Uhr Das Haus geht mit Ihnen schlafen, schaltet das Licht, Gartenbeleuchtung und andere Geräte aus. Trotzdem wachsam -> passt mit Bewegungssensoren und Tür- und Fensterkontakten auf

7 What is COMEXIO Eng an Ihren Bedürfnissen orientiert
Offenes bezahlbares System Komponenten anderer Hersteller integrierbar Steuerung: Geräteunabhängig über Browser, mit und ohne Internet -> auch noch mit iPhone 27s steuerbar Frei gestaltbare Bedienoberfläche

8 Hardware: The IO-Server
Herzstück des COMEXIO-Systems. ein- und ausgehenden Informationen ausgewertet, bearbeitet und umgesetzt. enthält alles was man für den Start in die Gebäudeautomation benötigt zum Preis von nur 492,66 € brutto/ 414€ netto With a COMEXIO IO-Server, you already have everything you need to set up your intelligent building.

9 Hardware The IO-Server The IO-Extension 8 universal inputs
4 analogue / digital inputs 4 analogue outputs 9 relay outputs Interfaces: 1-Wire, KNX, LAN, S0, The IO-Extension 8 universal inputs 8 analogue / digital inputs 4 analogue outputs 9 relay outputs Interfaces: S0 Ein- und Ausgänge 9 Relaisausgänge für Lampen, Rollläden, Stellventile… - Integrierte Verbrauchsmessung max. 16 A pro Relais Bis zu 12 Eingänge für Taster, Bewegungsmelder, Windmesser, diverse Sensoren… 8 Universaleingänge 12 – 230 V AC/DC 4 Analog-, Digitaleingänge 0-10 V DC (als digitale Eingänge V DC verwendbar) 4 Analogausgänge für dimmbare Vorschaltgeräte… Schnittstellen: Netzwerkanschluss zum programmieren, visualisieren und anschließen von Netzwerkgeräten KNX®/EIB® kompatible Schnittstelle für KNX Sensoren und Aktoren 1-Wire Schnittstelle zum Anschluss von bis zu 32 Temperatursensoren S0-Schnittstelle

10 Hardware: Die Erweiterungen
Freely extendable Up to 25 extensions per IO-Server Color games with LEDs, dim lighting, monitor the window and door contacts by radio ...

11 Hardware: Die Erweiterungen
The IO-Estension is the cost saving extension of the IO-Server. The Universal-Dimmer is suitable for all dimmable lighting, regardless of whether filament, halogen or LED bulbs. The 9 channel LED dimmer puts the desired room in the limelight in any colour using indirect lighting. With the Smart Meter, you can see your entire power consumption and many more important parameters at a glance. The Universal Actuator offers you a large number of switch outputs, giving you the option to automate even more electronic devices. Use the EnOcean unit to extend your installation with wireless components of the battery-free radio standard EnOcean. IO-Extension: wie Server mit mehr Analog-Digital-Eingängen, ohne Schnittstellen für alle geschalteten Verbraucher Universal-Dimmer: 8 Universaleingänge; 6 Ausgänge, 175 VA pro Ausgang, bis zu 1050 VA bei Parallelschaltung, integrierte Strommessung für alle dimmbaren Hochvoltleuchtmittel uvm Universal-Aktor: 16 Relaisausgänge; 16 A schaltbar mit jedem Relais für alle schaltbaren Verbraucher LED-Dimmer: 9 Ausgänge, 4A pro Ausgang, 20A gesamt pro Gerät für alle Niedervolt Leuchtmittel, vor allem LED / RGB-Streifen EnOcean Unit: 256 Sensoren, 128 Aktoren Smart Meter: Strom, Spannung, Leistung, Stromrichtung und vieles mehr

12 Software: General on each IO-Server independent and included
Browser-capable device for programming / operation Remote Access via Internet Software and APP regularly updated free

13 Software: Programming
For example: Light scenes Shading via time / sun Holiday mode Clear user administration Lichtszenen: für verschiedene Anlässe wie Besuch, Fernsehen… Beschattung: auch für Wochenende oder Urlaub verschiedene Benutzerverwaltung: Eltern: volle Kontrolle; Kinder nur Ihr Zimmer No limits!

14 The principle: Future-proof instatllation
Sensorseite: Sensoren u. Bewohner -> Informationen an Comexio System Verdrahtung z.B. mit CAT 7 oder J Y(St)Y Bsp.: Taster, Raumcontroller, Wettersensoren… Aktorseite: Licht (gedimmt oder geschaltet), Wärme, Energie, Sicherheit -> weitgehend über Comexio-System Verdrahtung: NYM Leitung Comexio System: Verarbeitet Informationen nach festgelegter Logik -> setzt Prozesse in Gang Steuerung über Smartphone Tablet, auch unterwegs Einbindung von Kalenderfunktionen

15 The Installation Installing the System in multiple distributors
Actuators and sensors via cable Retrofitting: wireless systems In Verteiler installiert: zukunftssichere Sternverkabelung: etwas aufwändiger Neubau: Sensoren -> Taster, Temperaturfühler… Leitung -> störungsunempfindlich Nachrüstung: Funk -> Wireless IO oder EnOcean kein zusätzlicher Verdrahtungsaufwand Steckdosen, Lampen, Rollläden-/Torantriebe, Heizungssysteme, Alarmsysteme: -> ebenfalls über Leitung mit System verbunden Anschließend: programmiert und in Betrieb genommen

16 New: Wireless IO Connection via Bluetooth smart Automate: Shutters
Light Heating

17 New: Wireless IO COMEXIO OS
Calendar functions Remote access Unlimited range (Extensions as repeater every minimum 20m) Easy integration of the IO System Bluetooth smart

18 New: Wireless IO Wireless Extensions Multifunctional or Power
Subsequent installation Even without N possible Very flat design Integrated overload protection Bluetooth smart

19 Neu: Wireless IO Installation in almost every standard flush-mounting outlet socket or junction box Very low energy consumption: <= 0,1 W (Standby) <= 0,6 W

20 Neu: Wireless IO Another Highlight:
Direct access with Smartphone und Tablet Switching, dimming and measure without Server

21 Fully compatible with each oterh!
System comparison COMEXIO Wireless IO Modernization Radio based Installation in switch boxes Is subsequently integrated into circuits COMEXIO IO System New construction Cable based Installation in distribution Switches circuits centrally Fully compatible with each oterh!

22 Zubehör Numerous standard elements suitable:
Sensors, switches, motion detectors, door and window contacts, roller shutter drives and more easily integrated

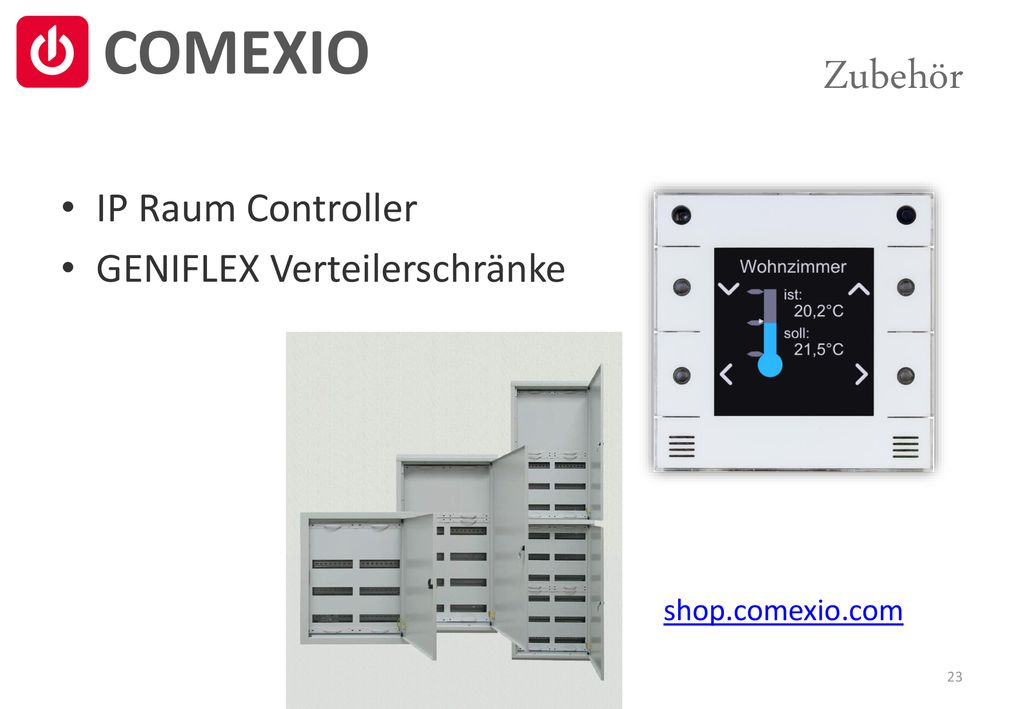

23 Zubehör IP Raum Controller GENIFLEX Verteilerschränke shop.comexio.com
Features Visualisieren und Steuerung im ganzen Haus (Heizung, Rollladen, Lichtszenen uvm.) Näherungsschalter Helligkeitsfühler Stromversorgung: POE Über CAT 7 Leitung In 5 min programmierbar Einbau: Zentrale Orte: Wohnzimmer, Elternschlafzimmer, Eingangsbereich Verteilerschränke UP / AP Optimiert für Gebäudeautomatisierung: Hutschienenabstand 150 mm für ergonomische Verdrahtung, Schnellmontageabdeckung, Größen: AP: 96, 144, 288 TE UP: 96, 144 TE Mehr Zubehör auf comexio.com shop.comexio.com

24 Accessories: Sensors

25 Accessories EnOcean & General

26 Coming soon: COMEXIO Doorstation
Features Easy integration Direct communication via App Modern Design HD camera (170° Optic) Features ✔ Einfache Anbindung ✔ Direkte Kommunikation per APP ✔ Modernes Design ✔ HD Kamera mit hoher Bildauflösung ✔ Optik 170° (Rundumblick) ✔ LED-Hintergrundbeleuchtung für Namensschild ✔Lautstärken Einstellbar

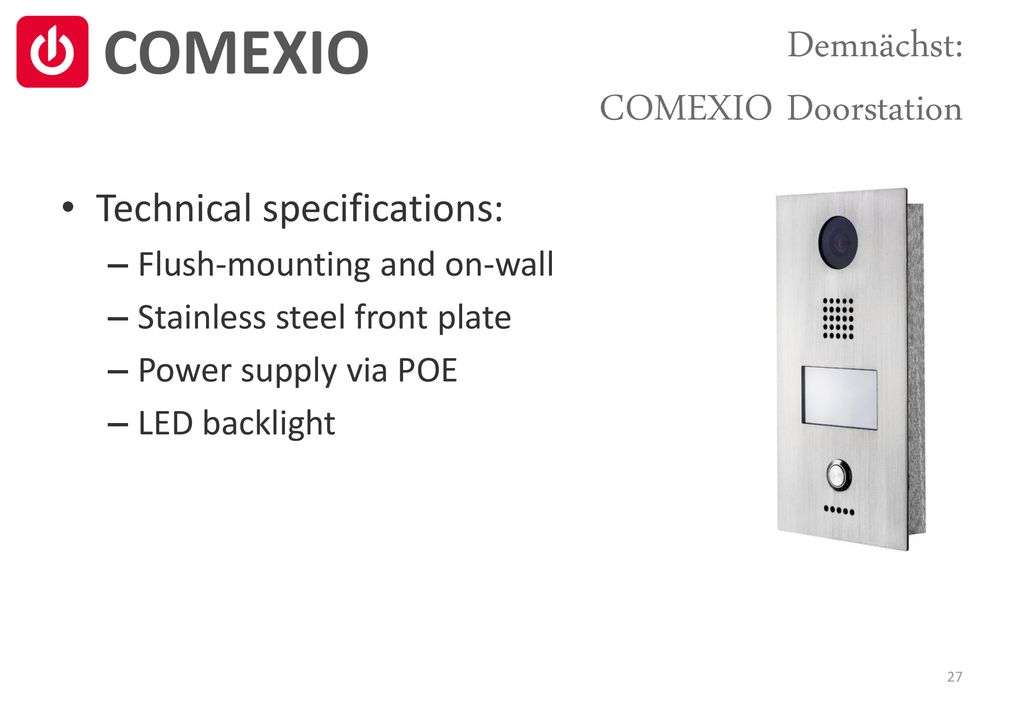

27 Demnächst: COMEXIO Doorstation
Technical specifications: Flush-mounting and on-wall Stainless steel front plate Power supply via POE LED backlight Technische Daten: ✔ Für Unterputz- und Aufputzmontage geeignet (Unterputzkasten (222 x 102x 60)) ✔ Frontplatte aus Edelstahl aus V4A (120 x 240 mm) ✔ Ethernetanschluss RJ45 (PoE Klasse 2 ) ✔ IP Farbkamera mit HD 720p Auflösung (max. 1280x720Px)

28 COMEXIO Planer Rough or detail planning Configure self
Optional customize distribution Das perfekte Werkzeug um Automatisierung eines Gebäudes zu planen Schnellplanung: grobe Bedarfsanalyse Detailplanung: automatisierte Erstellung vollständiger Verteilerdokumentation Selbst konfigurieren: Benutzerfreundliche Programmoberfläche Lässt nur umsetzbare Konfigurationen zu Optional Verteilung fertigen lassen: Planer erzeugt vollständigen Verdrahtungsplan -> Verteilung inkl. Grundprogrammierung fertigen lassen

29 Schritt für Schritt ins Smart Home
Step 1 - Rough planning Step 2 - Find a partner of electrician Step 3 - Detailed planning Step 4 - Distribution design Step 5 - Installation and commissioning Step 6 - Finishing touches Schritt 1 - Grobplanung Überblick über gewünschte Funktionen verschaffen Projektberater unterstützt gerne Schritt 2 - Partner oder Elektriker finden Kein Partner in der Nähe? -> auf Anfrage vermitteln wir Schritt 3 - Detailplanung Für jeden Raum: Anzahl Beleuchtung, Taster, Rollläden usw. Schritt 4 - Verteiler-Konzipierung Nach Detailplanung: alle Informationen für Konzipierung vorhanden Planer erstellt vollständige Dokumentation Optional: Verteiler von uns fertigen lassen Schritt 5 - Installation und Inbetriebnahme Nachdem alle Leitungen verlegt wurden, schließt Ihr Elektriker den fertigen Verteiler gemäß beiliegender Anleitung an und nimmt ihn in Betrieb. Bereits jetzt haben Sie volle Funktion. Schritt 6 - Feinschliff Nachdem Sie eingezogen sind und alle Kisten ausgepackt haben, können Sie oder Ihr Elektriker COMEXIO an Ihre persönlichen Bedürfnisse anpassen.

30 Smart Home Verteiler Finished distributions
Including basic programming Two options: Roombox Classic distribution Fertige Verteilung: verdrahtet und geprüft, müssen nur noch angeschlossen werden Inkl. Grundprogrammierung: jeder Taster hat Funktion, jeder Aktor wird geschaltet Roombox: zur Installation unter abgehangenen Decken, an Zwischenwänden… Klassische Verteilung:

31 Examples of finished Smart Home distributions
Preise für mit Comexio Planer konfigurierte Verteiler Komplettpreis bei Bezug über Ihren Elektriker oder uns Preise ohne Elektroinstallationskosten vorort und individueller Programmierung Zukunftsfähige Zentralverkabelung etwas aufwendiger

32 Make your home smart Don‘t build an old building! In the future
Smart Home standard Energy consumtion more important Function → value →Invest worth Don‘t build an old building!
