Experimentalvortrag Korrosion von Kathrin Adam

Präsentation zum Thema: "Experimentalvortrag Korrosion von Kathrin Adam"—  Präsentation transkript:

1 Experimentalvortrag Korrosion von Kathrin Adam

2 Gliederung Allgemein Definition (Korrosion/Rost) Bedeutung
Arten von Korrosion Erscheinungsformen von Korrosion Korrosionsvorgang Entfernen von Rost Korrosionsschutz Schulrelevanz

3 Korrosion – lat. corrodere = zerfressen, zernagen
Allgemein Korrosion – lat. corrodere = zerfressen, zernagen Definition nach DIN Teil 1: Korrosion ist die Reaktion eines metallischen Werkstoffes mit seiner Umgebung, die eine messbare Veränderung des Werkstoffes bewirkt und zu einer Beeinträchtigung der Funktion eines metallischen Bauteils oder eines ganzen Systems führen kann. [...]

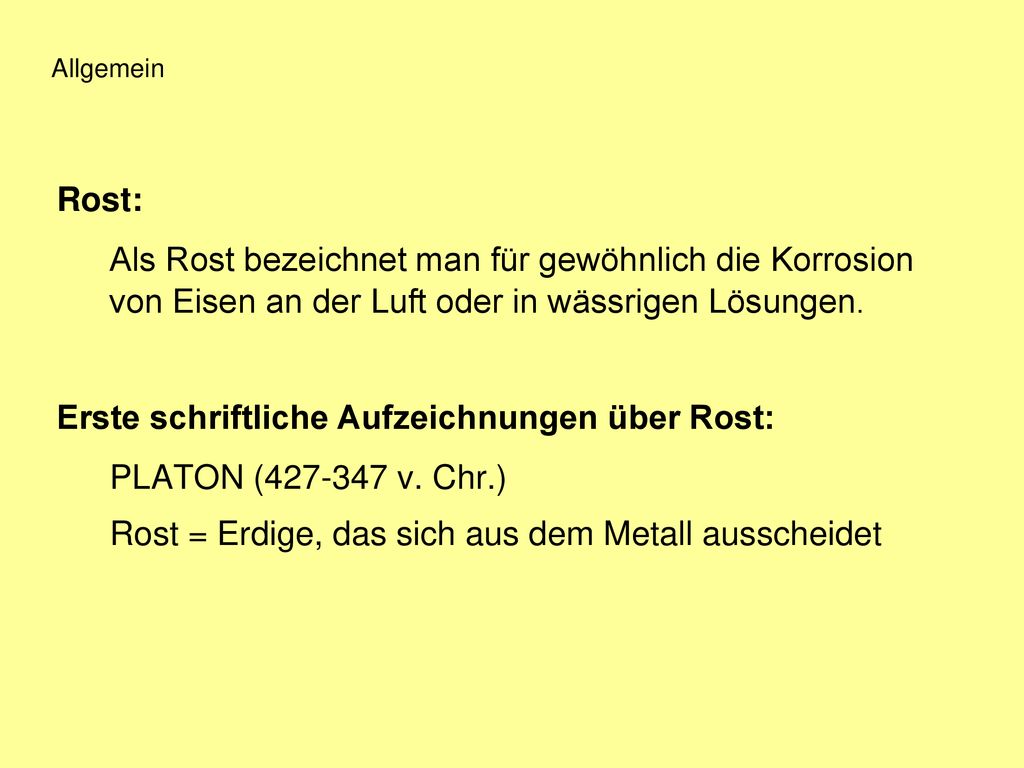

4 Erste schriftliche Aufzeichnungen über Rost: PLATON (427-347 v. Chr.)
Allgemein Rost: Als Rost bezeichnet man für gewöhnlich die Korrosion von Eisen an der Luft oder in wässrigen Lösungen. Erste schriftliche Aufzeichnungen über Rost: PLATON ( v. Chr.) Rost = Erdige, das sich aus dem Metall ausscheidet

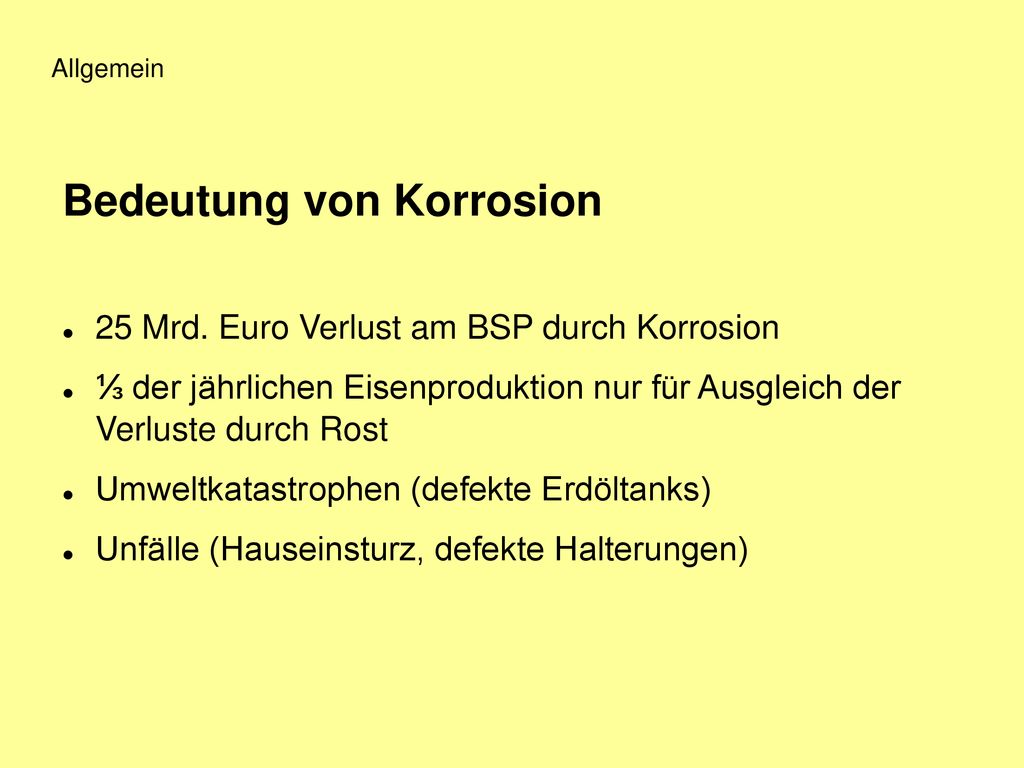

5 Bedeutung von Korrosion
Allgemein Bedeutung von Korrosion 25 Mrd. Euro Verlust am BSP durch Korrosion ⅓ der jährlichen Eisenproduktion nur für Ausgleich der Verluste durch Rost Umweltkatastrophen (defekte Erdöltanks) Unfälle (Hauseinsturz, defekte Halterungen)

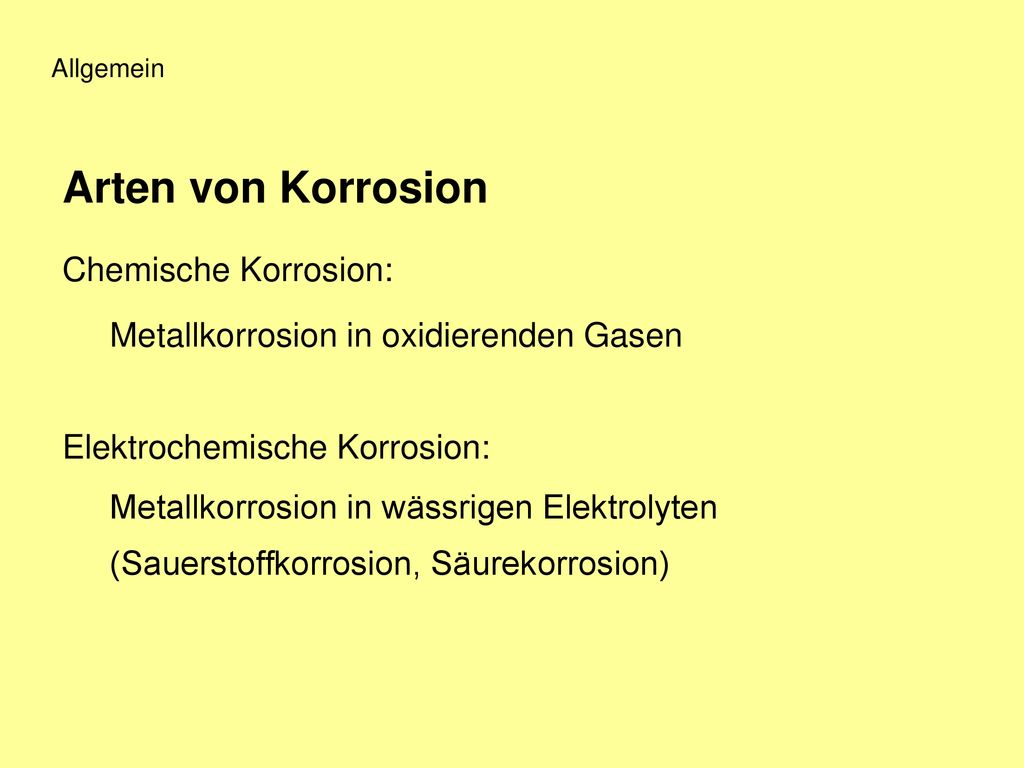

6 Arten von Korrosion Chemische Korrosion:
Allgemein Arten von Korrosion Chemische Korrosion: Metallkorrosion in oxidierenden Gasen Elektrochemische Korrosion: Metallkorrosion in wässrigen Elektrolyten (Sauerstoffkorrosion, Säurekorrosion)

7 Was passiert beim Rosten?
Allgemein Versuch 1 Was passiert beim Rosten?

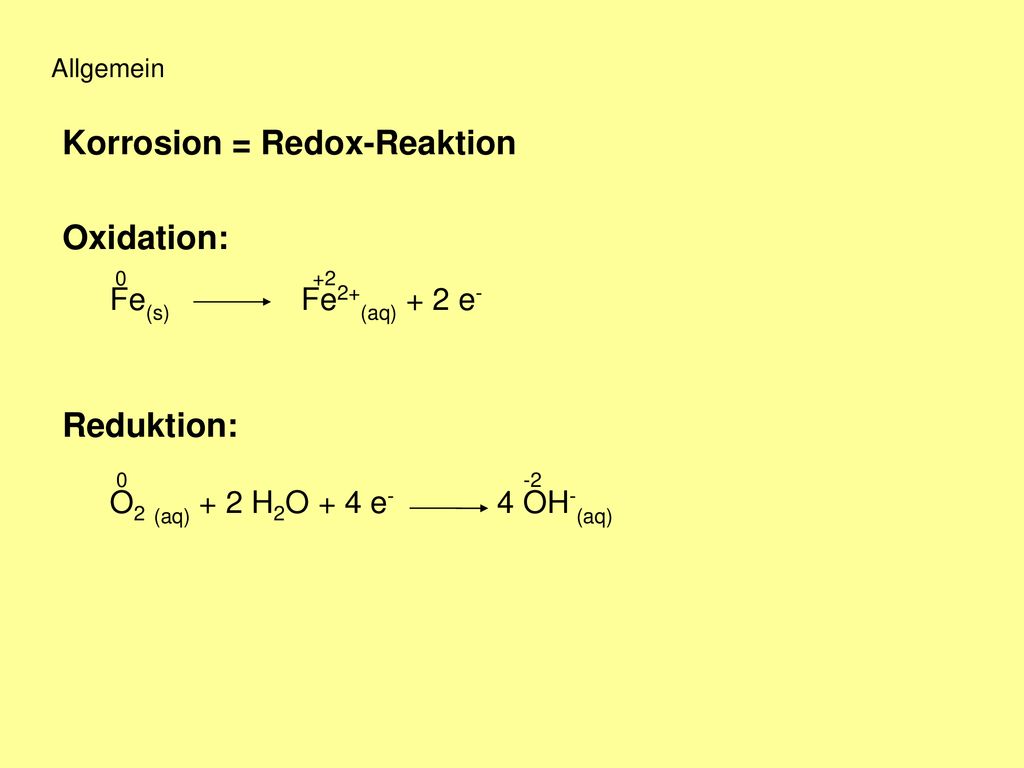

8 0 -2 Korrosion = Redox-Reaktion Oxidation: Reduktion:
Allgemein Korrosion = Redox-Reaktion Oxidation: Fe(s) Fe2+(aq) + 2 e- Reduktion: O2 (aq) + 2 H2O + 4 e OH-(aq)

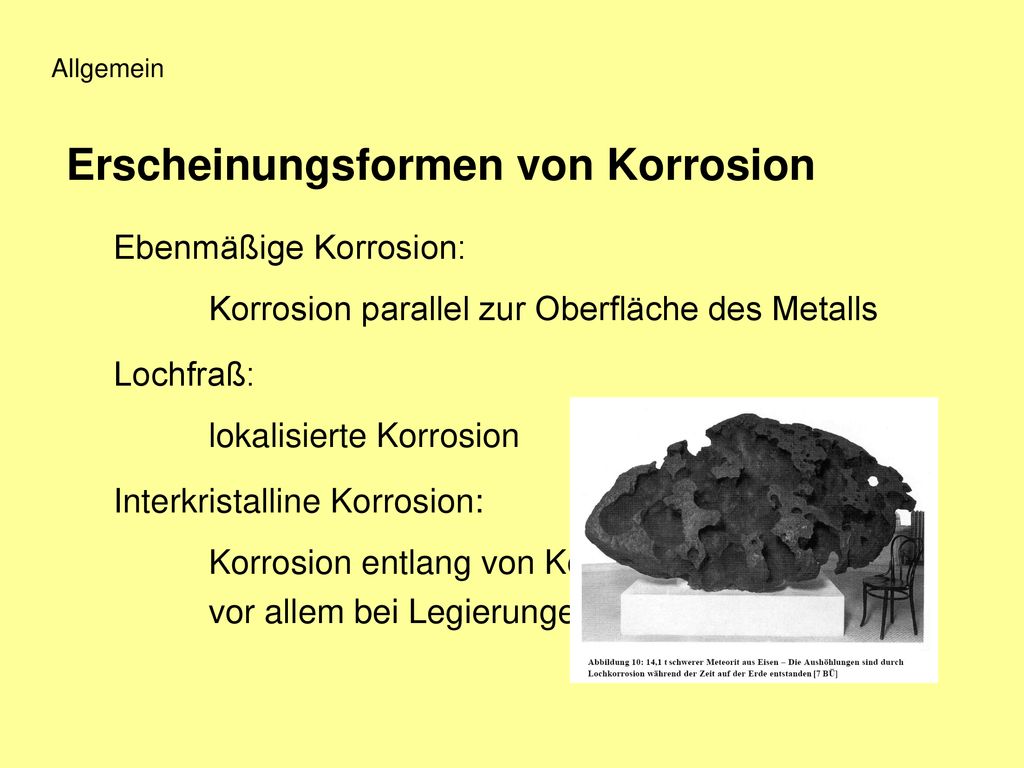

9 Erscheinungsformen von Korrosion
Allgemein Erscheinungsformen von Korrosion Ebenmäßige Korrosion: Korrosion parallel zur Oberfläche des Metalls Lochfraß: lokalisierte Korrosion Interkristalline Korrosion: Korrosion entlang von Korngrenzen, vor allem bei Legierungen

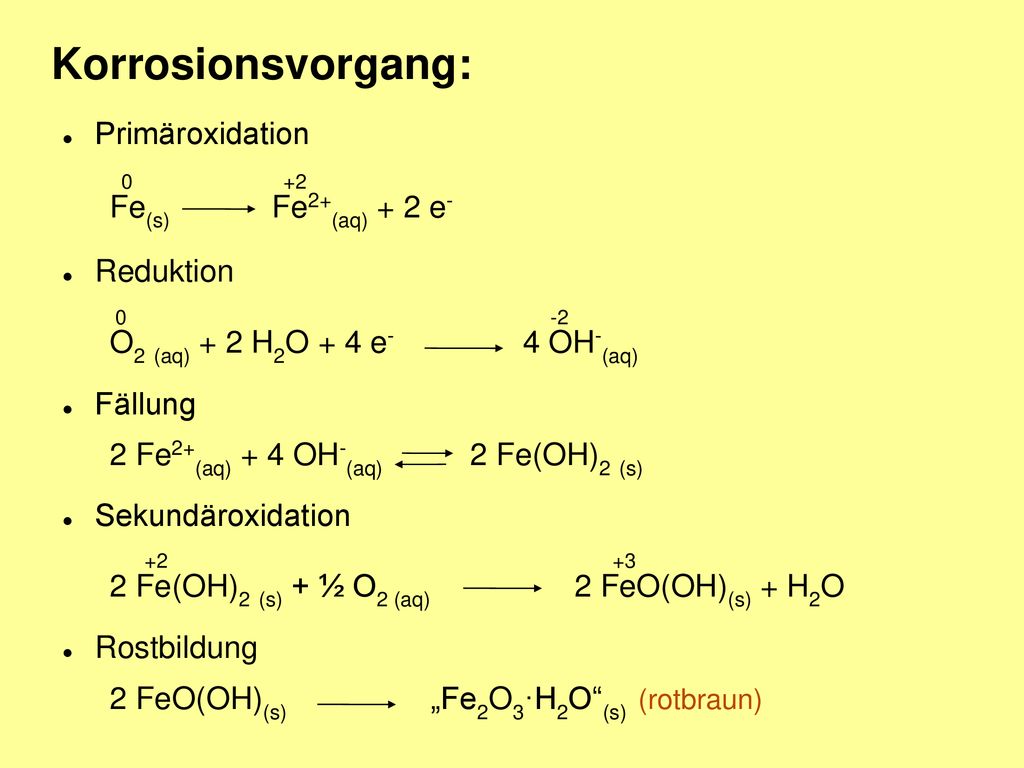

10 Korrosionsvorgang: Primäroxidation 0 +2 Fe(s) Fe2+(aq) + 2 e-
Fe(s) Fe2+(aq) + 2 e- Reduktion O2 (aq) + 2 H2O + 4 e OH-(aq) Fällung 2 Fe2+(aq) + 4 OH-(aq) Fe(OH)2 (s) Sekundäroxidation 2 Fe(OH)2 (s) + ½ O2 (aq) 2 FeO(OH)(s) + H2O Rostbildung 2 FeO(OH)(s) „Fe2O3·H2O“(s) (rotbraun)

11 +2 +2/+3 Zu wenig O2 für vollständige Oxidation des Fe(OH)2 (s)
Korrosionsvorgang Zu wenig O2 für vollständige Oxidation des Fe(OH)2 (s) Bildung von Zwischenstufen: /+3 6 Fe(OH)2 (s) + O2 (aq) Fe3O4·H2O(s) + 4 H2O (grün) 2 Fe3O4·H2O(s) Fe3O4 (s) + 2 H2O (schwarz)

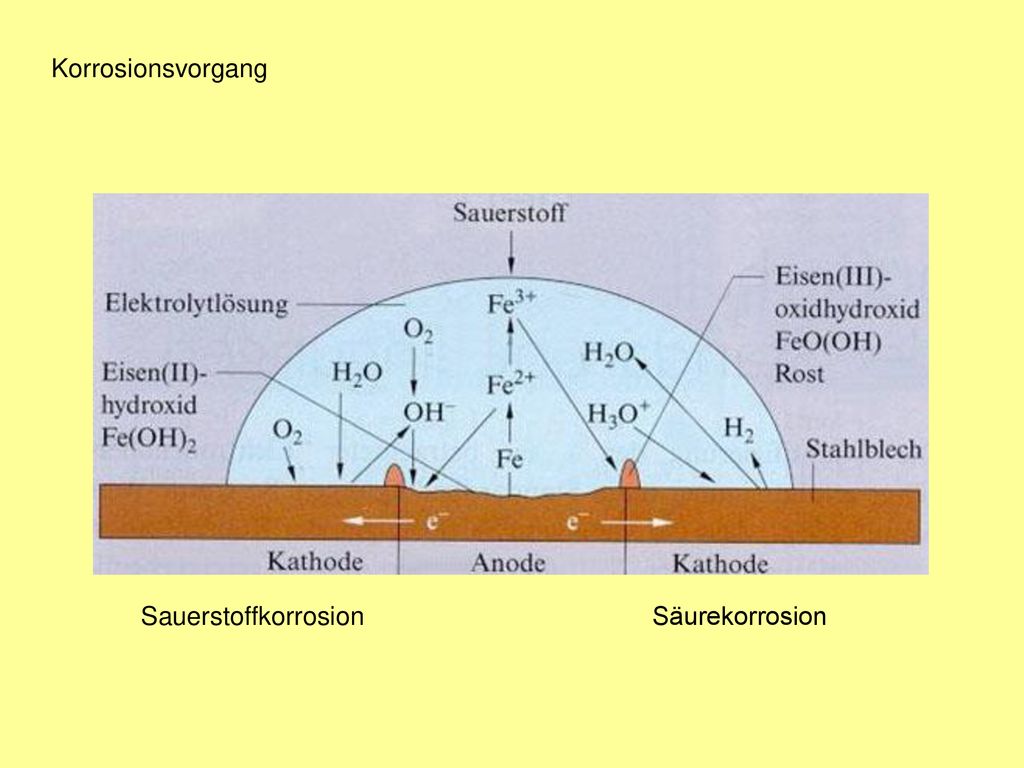

12 Korrosionsvorgang Sauerstoffkorrosion Säurekorrosion

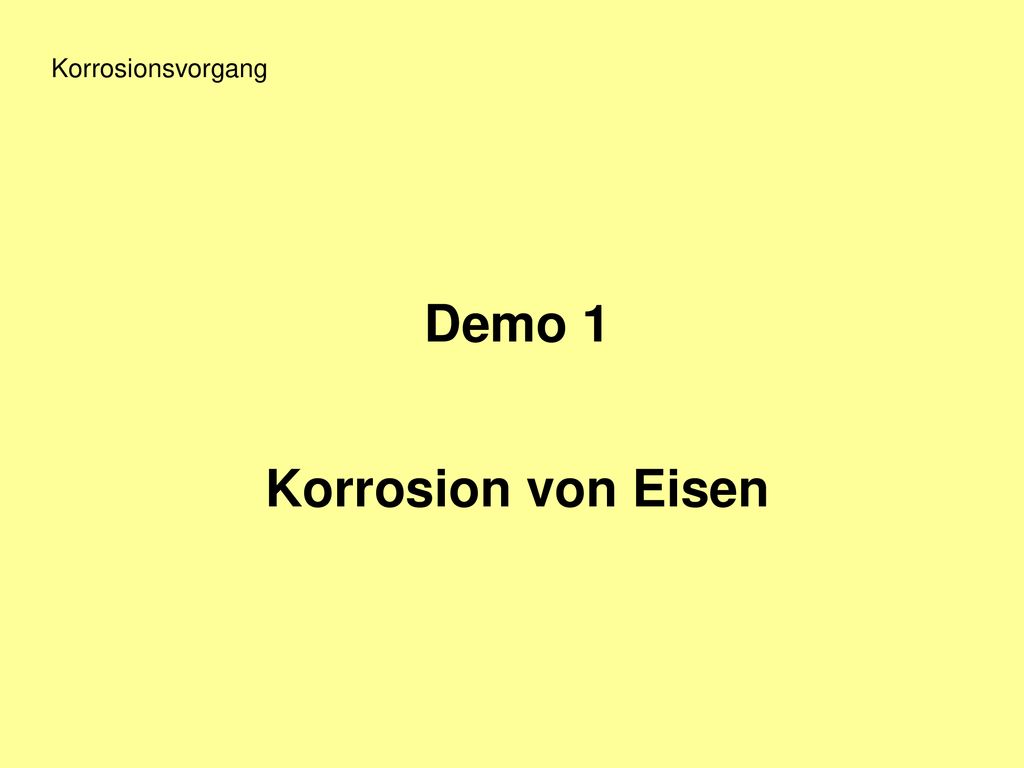

13 Demo 1 Korrosion von Eisen
Korrosionsvorgang Demo 1 Korrosion von Eisen

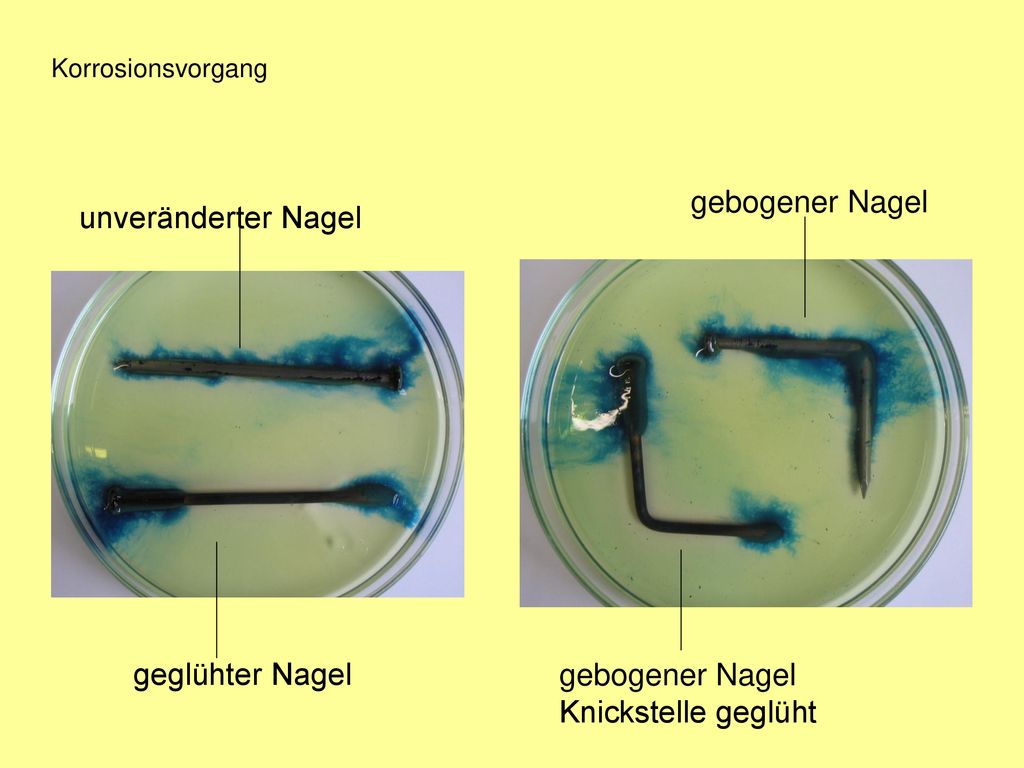

14 gebogener Nagel Knickstelle geglüht
Korrosionsvorgang gebogener Nagel unveränderter Nagel geglühter Nagel gebogener Nagel Knickstelle geglüht

15 (lösliches Turnbulls-Blau) rote Zone: Überschuss an OH--Ionen
Korrosionsvorgang blaue Zone: Fe(s) Fe2+(aq) + 2 e- (Primäroxidation) Fe2+(aq) + 3 K+(aq) + [Fe(CN)6]3-(aq) K[FeFe(CN)6](aq) + 2 K+(aq) (lösliches Turnbulls-Blau) rote Zone: Überschuss an OH--Ionen Indikator Phenolphthalein bei pH > 9 rot

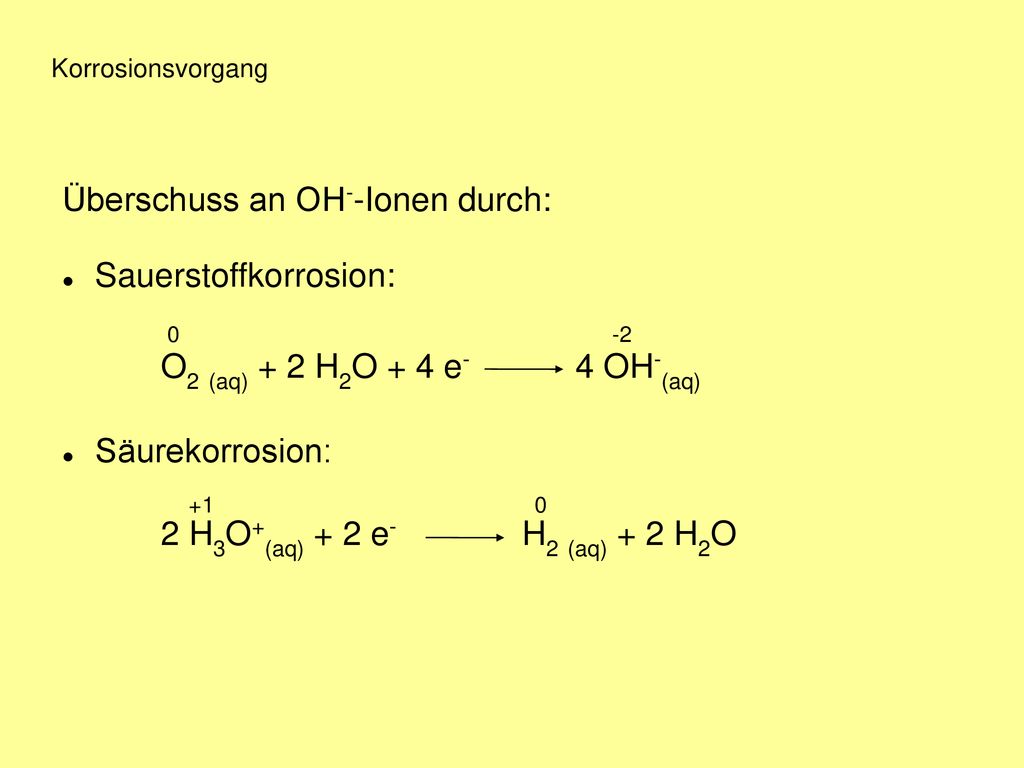

16 Überschuss an OH--Ionen durch: Sauerstoffkorrosion: 0 -2
Korrosionsvorgang Überschuss an OH--Ionen durch: Sauerstoffkorrosion: O2 (aq) + 2 H2O + 4 e OH-(aq) Säurekorrosion: 2 H3O+(aq) + 2 e H2 (aq) + 2 H2O

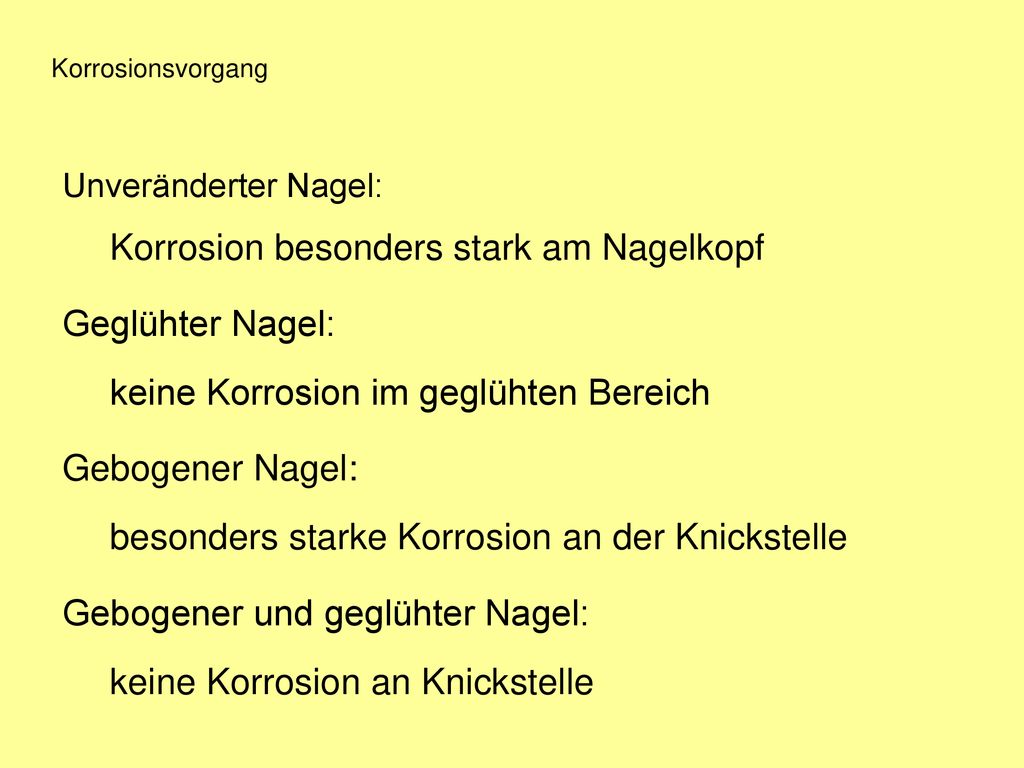

17 Korrosion besonders stark am Nagelkopf Geglühter Nagel:
Korrosionsvorgang Unveränderter Nagel: Korrosion besonders stark am Nagelkopf Geglühter Nagel: keine Korrosion im geglühten Bereich Gebogener Nagel: besonders starke Korrosion an der Knickstelle Gebogener und geglühter Nagel: keine Korrosion an Knickstelle

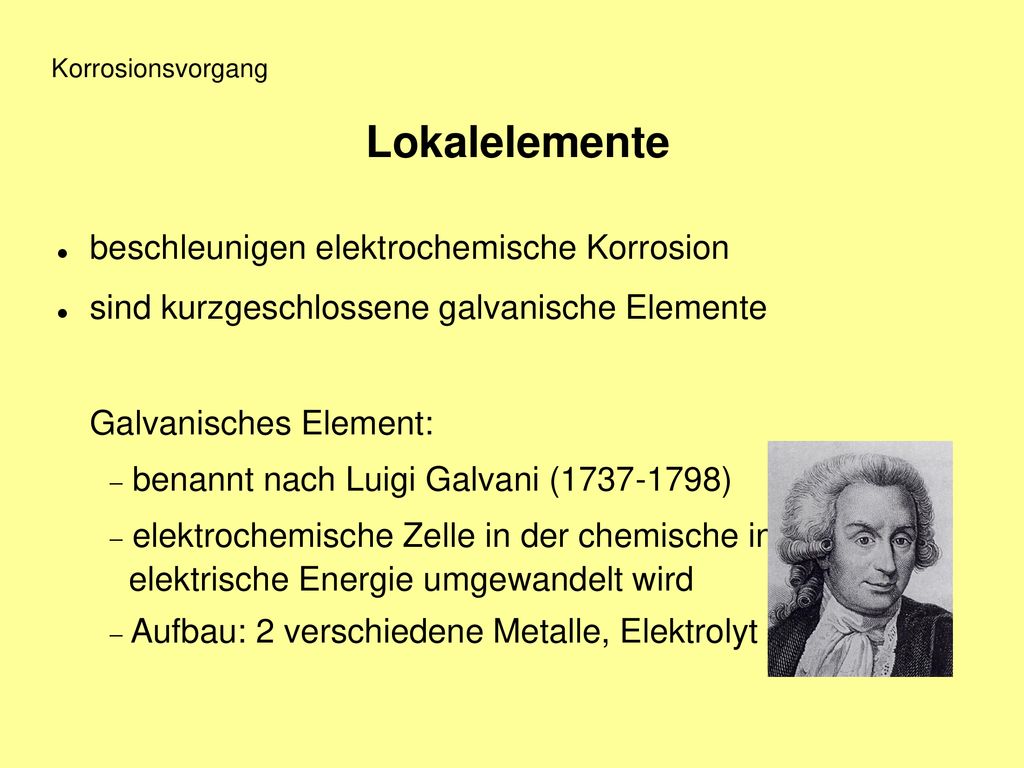

18 Lokalelemente beschleunigen elektrochemische Korrosion
Korrosionsvorgang Lokalelemente beschleunigen elektrochemische Korrosion sind kurzgeschlossene galvanische Elemente Galvanisches Element: benannt nach Luigi Galvani ( ) elektrochemische Zelle in der chemische in freie elektrische Energie umgewandelt wird Aufbau: 2 verschiedene Metalle, Elektrolyt

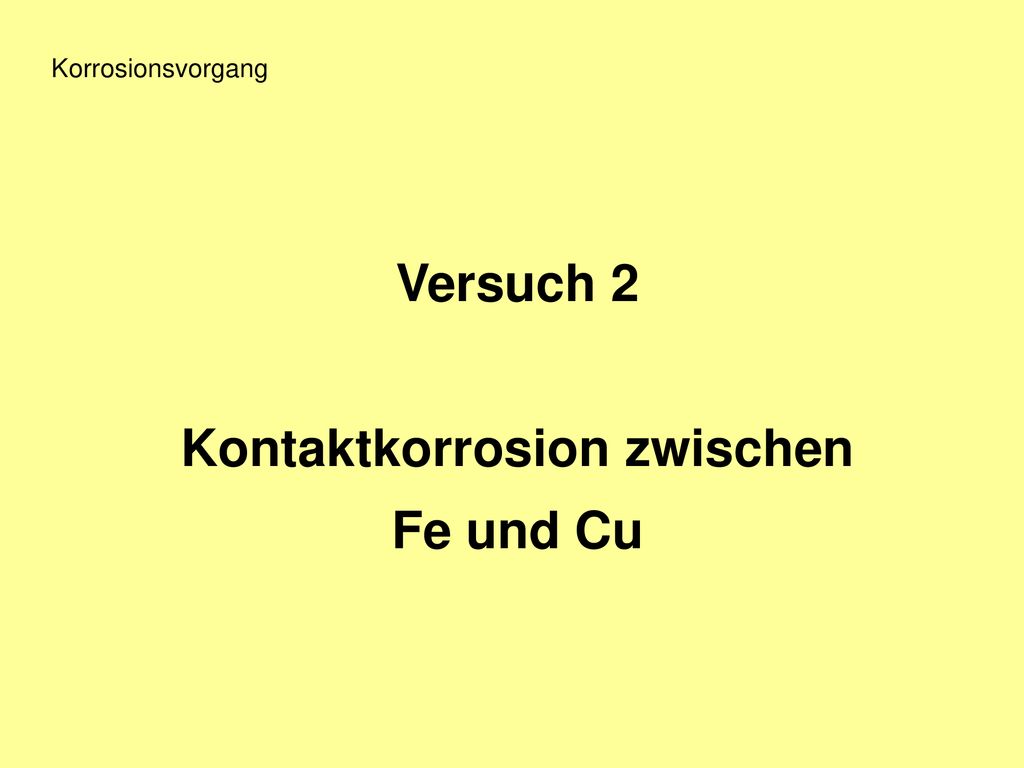

19 Kontaktkorrosion zwischen
Korrosionsvorgang Versuch 2 Kontaktkorrosion zwischen Fe und Cu

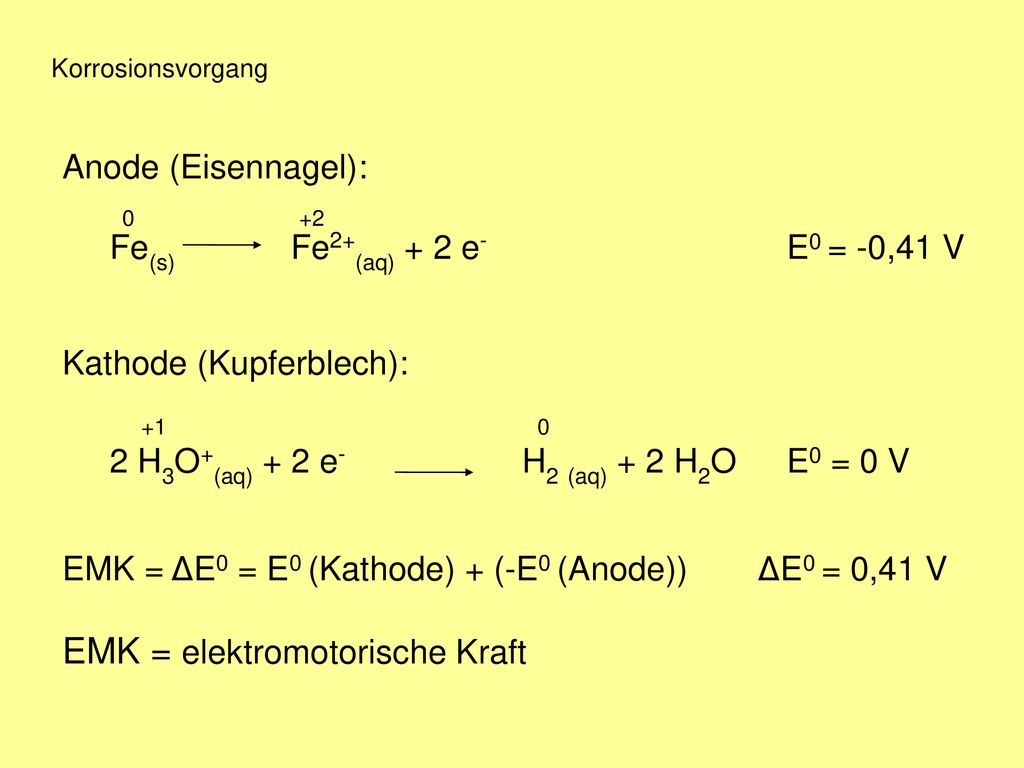

20 EMK = elektromotorische Kraft
Korrosionsvorgang Anode (Eisennagel): Fe(s) Fe2+(aq) + 2 e- E0 = -0,41 V Kathode (Kupferblech): 2 H3O+(aq) + 2 e H2 (aq) + 2 H2O E0 = 0 V EMK = ΔE0 = E0 (Kathode) + (-E0 (Anode)) ΔE0 = 0,41 V EMK = elektromotorische Kraft

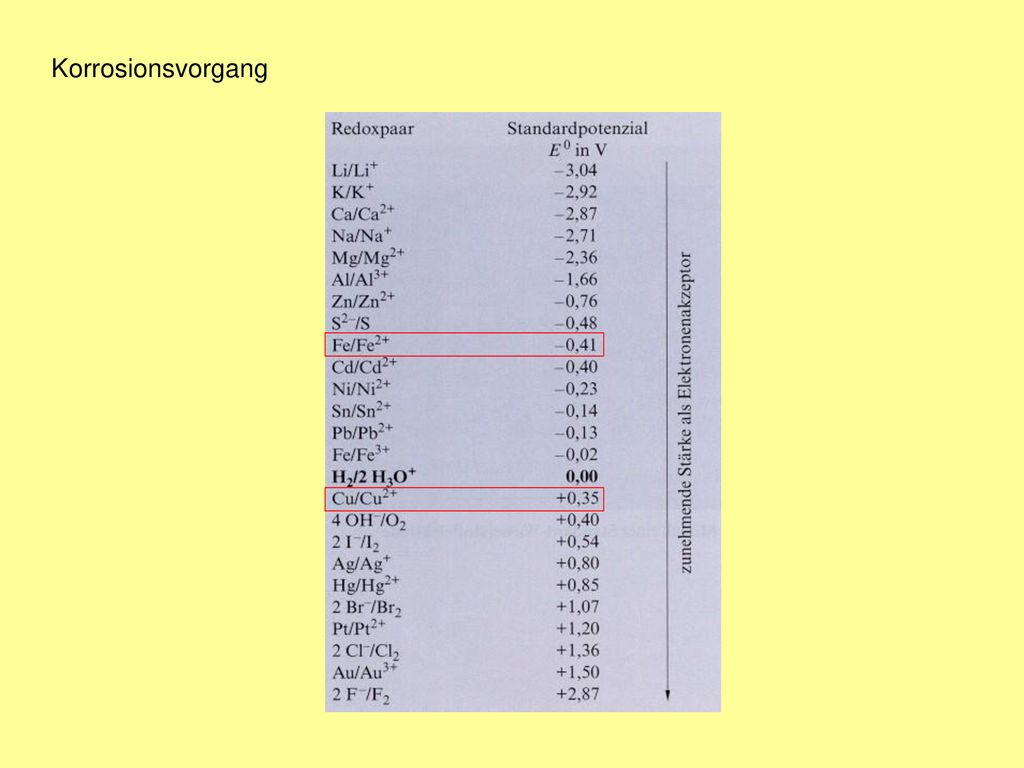

21 Korrosionsvorgang

22 Korrosionsvorgang

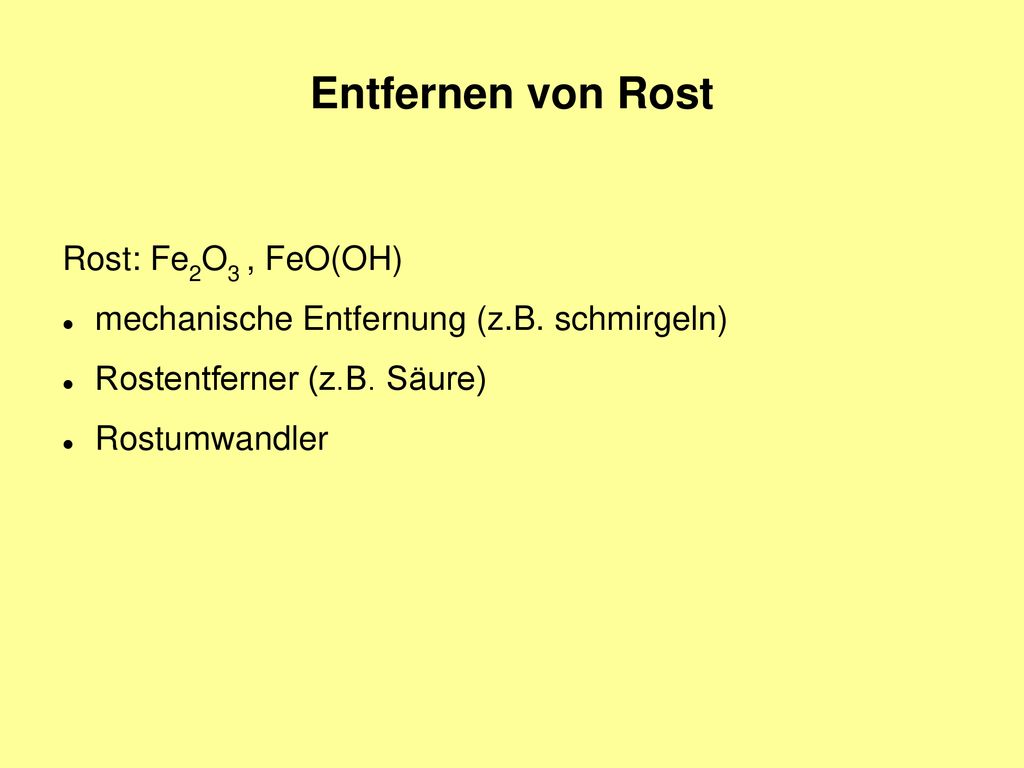

23 Entfernen von Rost Rost: Fe2O3 , FeO(OH)
mechanische Entfernung (z.B. schmirgeln) Rostentferner (z.B. Säure) Rostumwandler

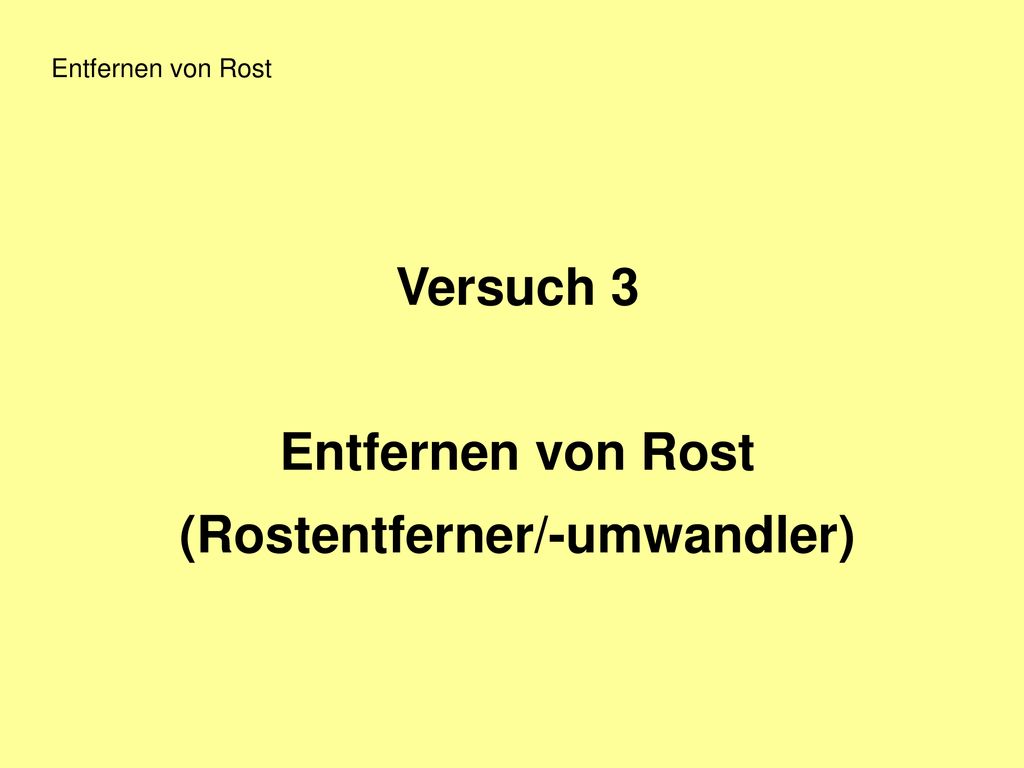

24 (Rostentferner/-umwandler)
Entfernen von Rost Versuch 3 Entfernen von Rost (Rostentferner/-umwandler)

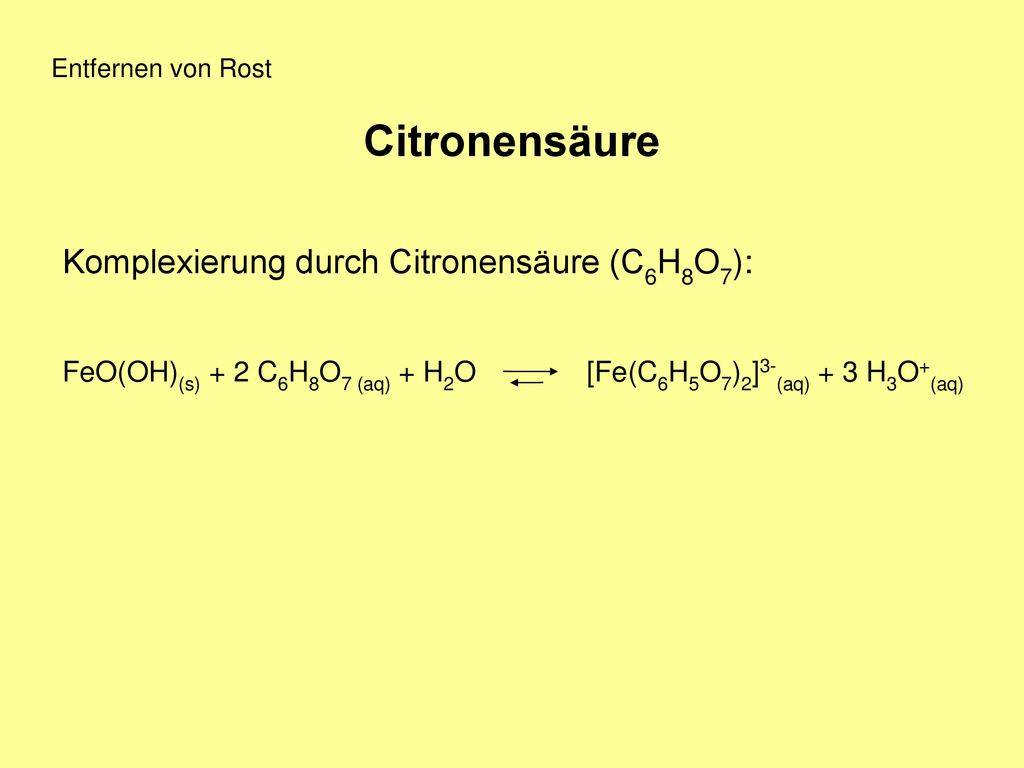

25 Citronensäure Komplexierung durch Citronensäure (C6H8O7):
Entfernen von Rost Citronensäure Komplexierung durch Citronensäure (C6H8O7): FeO(OH)(s) + 2 C6H8O7 (aq) + H2O [Fe(C6H5O7)2]3-(aq) + 3 H3O+(aq)

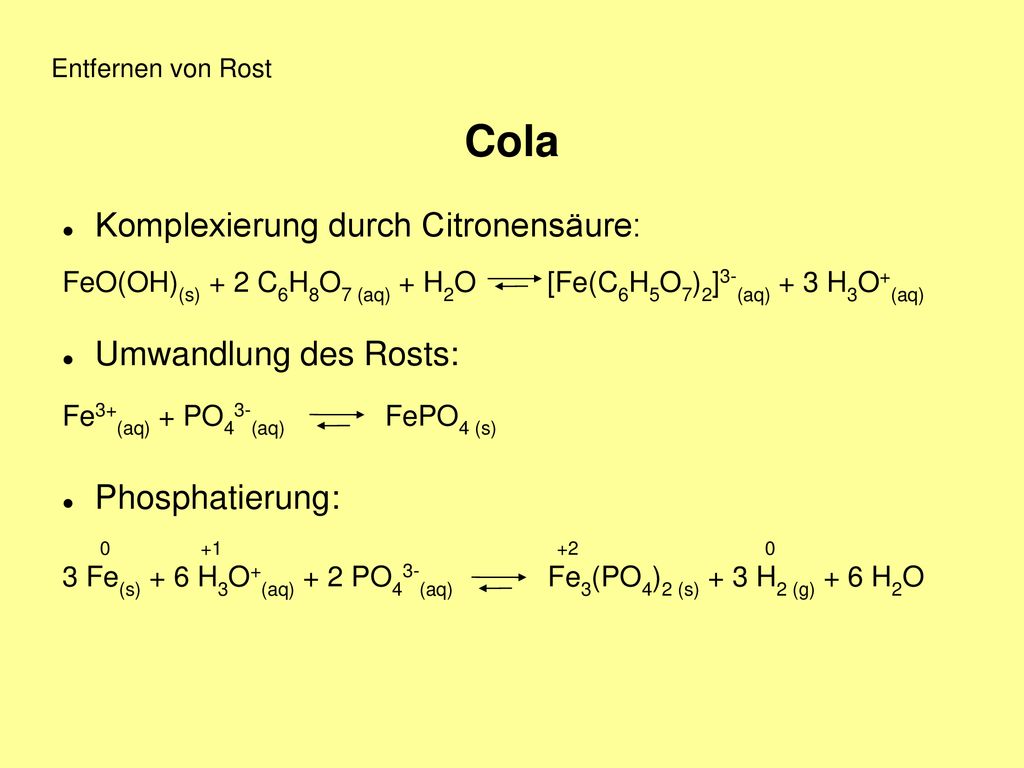

26 Cola Komplexierung durch Citronensäure: Umwandlung des Rosts:
Entfernen von Rost Cola Komplexierung durch Citronensäure: FeO(OH)(s) + 2 C6H8O7 (aq) + H2O [Fe(C6H5O7)2]3-(aq) + 3 H3O+(aq) Umwandlung des Rosts: Fe3+(aq) + PO43-(aq) FePO4 (s) Phosphatierung: 3 Fe(s) + 6 H3O+(aq) + 2 PO43-(aq) Fe3(PO4)2 (s) + 3 H2 (g) + 6 H2O

27 Korrosionsschutz Aktiver Korrosionsschutz (Eingriff in die Korrosion)
kathodischer Korrosionsschutz Verbindung mit unedleren Metallen (Opferanode)

28 Versuch 4 Opferanode (Mg)
Korrosionsschutz Versuch 4 Opferanode (Mg)

29 Kathode (Eisennagel): +1 0 2 H3O+(aq) + 2 e- H2 (g) + 2 H2O
Korrosionsschutz Anode: Mg(s) Mg2+(aq) + 2 e E0 = -2,36 V Kathode (Eisennagel): 2 H3O+(aq) + 2 e- H2 (g) + 2 H2O

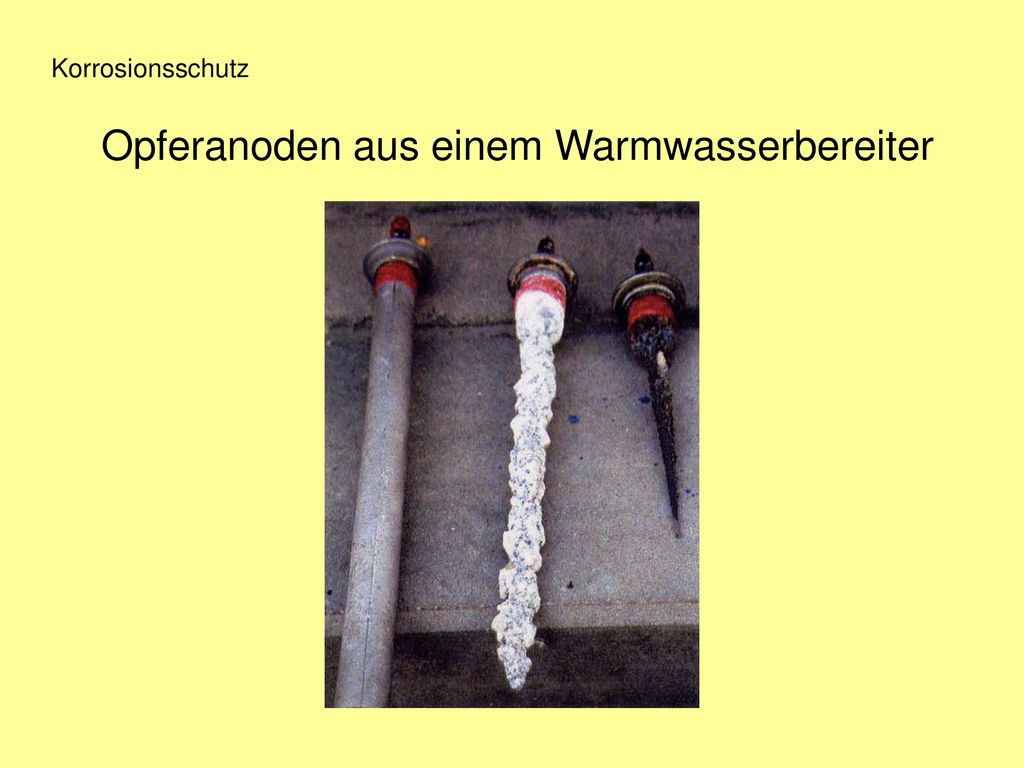

30 Opferanoden aus einem Warmwasserbereiter
Korrosionsschutz Opferanoden aus einem Warmwasserbereiter

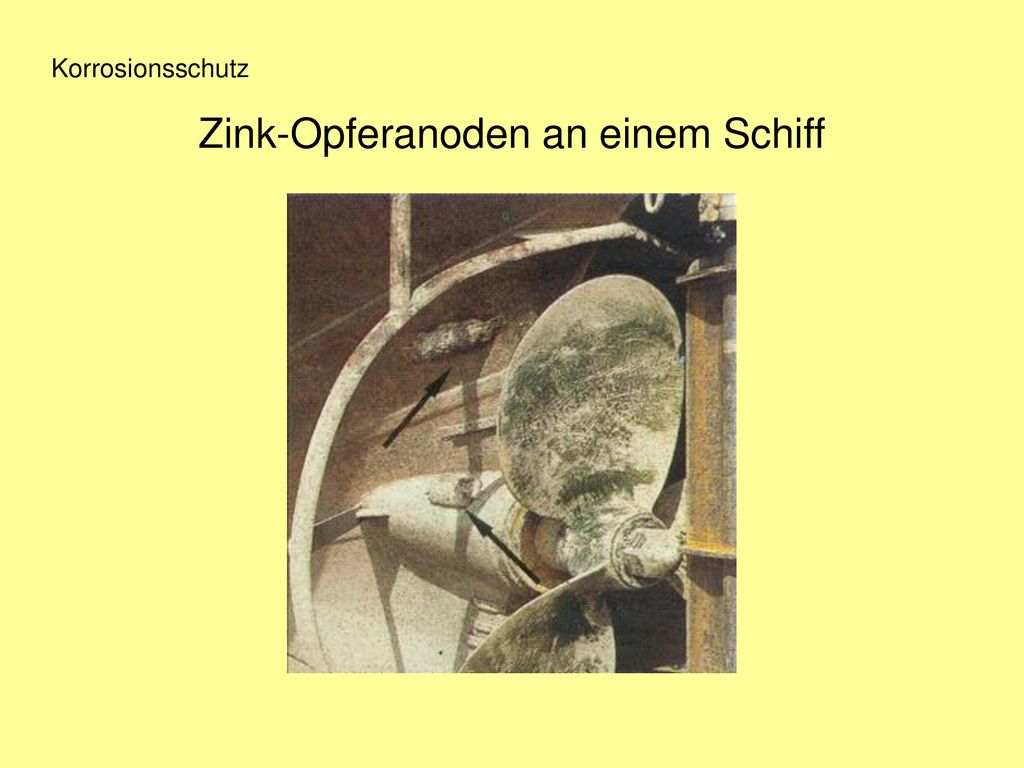

31 Zink-Opferanoden an einem Schiff
Korrosionsschutz Zink-Opferanoden an einem Schiff

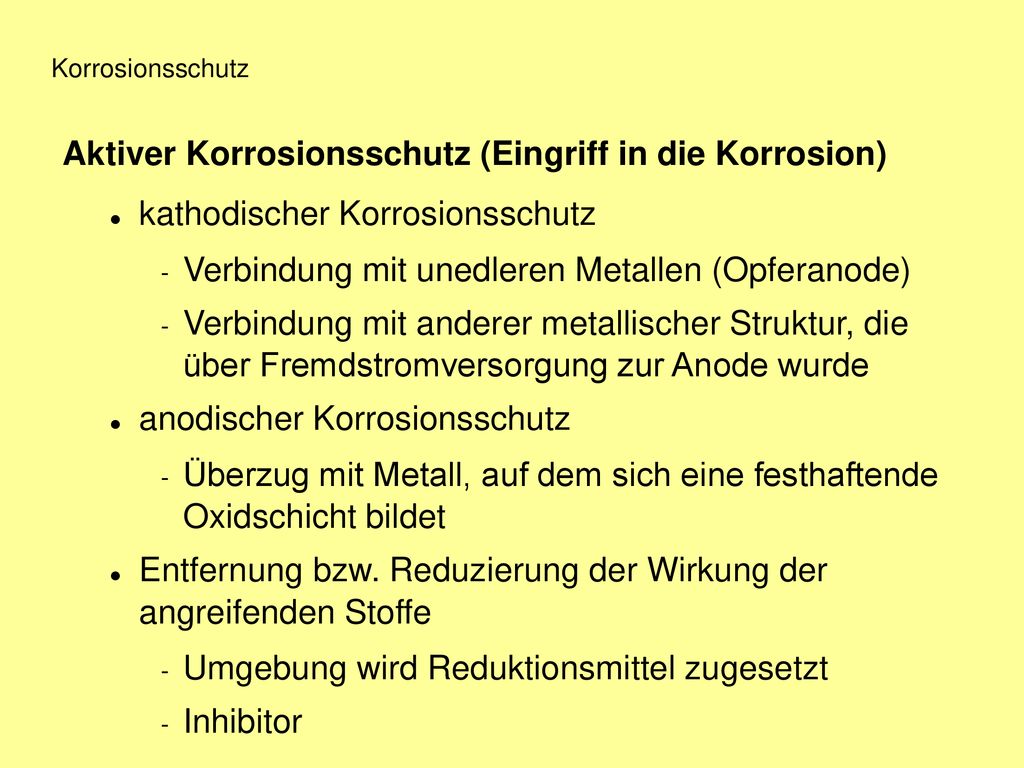

32 Aktiver Korrosionsschutz (Eingriff in die Korrosion)
kathodischer Korrosionsschutz Verbindung mit unedleren Metallen (Opferanode) Verbindung mit anderer metallischer Struktur, die über Fremdstromversorgung zur Anode wurde anodischer Korrosionsschutz Überzug mit Metall, auf dem sich eine festhaftende Oxidschicht bildet Entfernung bzw. Reduzierung der Wirkung der angreifenden Stoffe Umgebung wird Reduktionsmittel zugesetzt Inhibitor

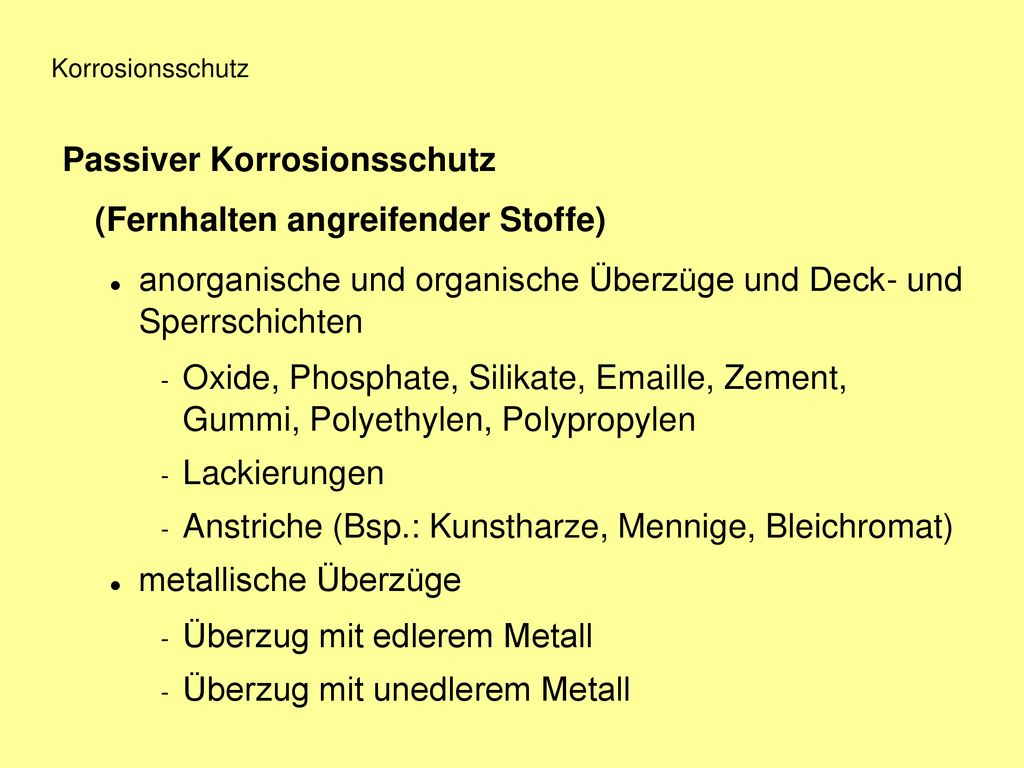

33 Passiver Korrosionsschutz (Fernhalten angreifender Stoffe)
anorganische und organische Überzüge und Deck- und Sperrschichten Oxide, Phosphate, Silikate, le, Zement, Gummi, Polyethylen, Polypropylen Lackierungen Anstriche (Bsp.: Kunstharze, Mennige, Bleichromat) metallische Überzüge Überzug mit edlerem Metall Überzug mit unedlerem Metall

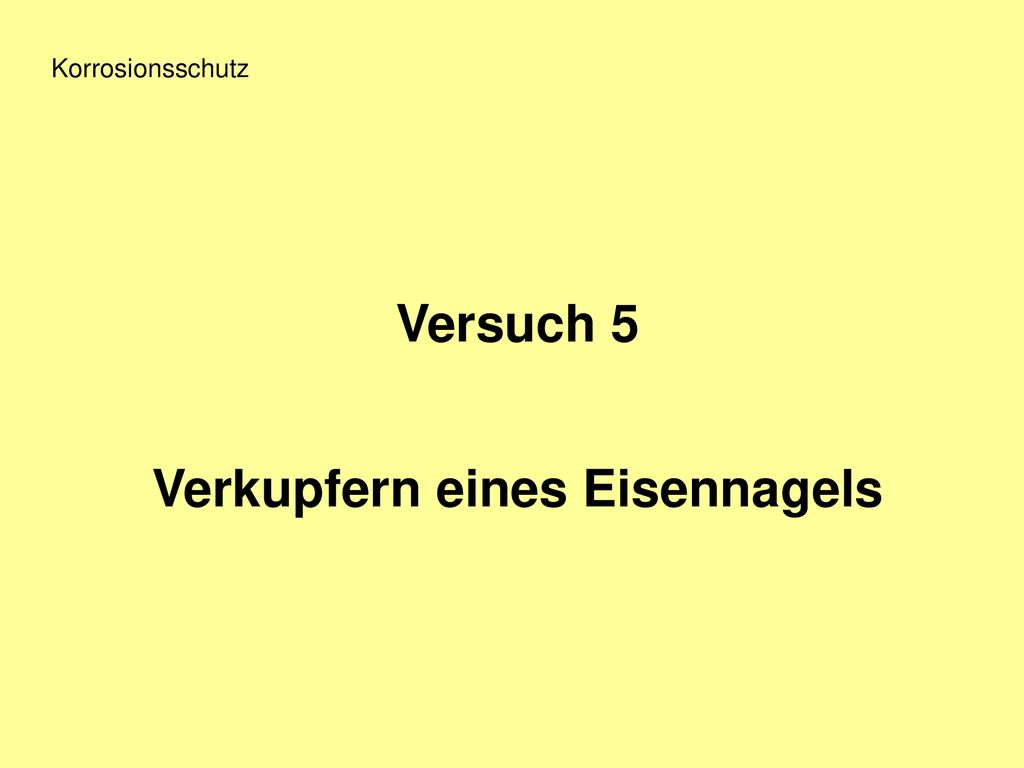

34 Verkupfern eines Eisennagels
Korrosionsschutz Versuch 5 Verkupfern eines Eisennagels

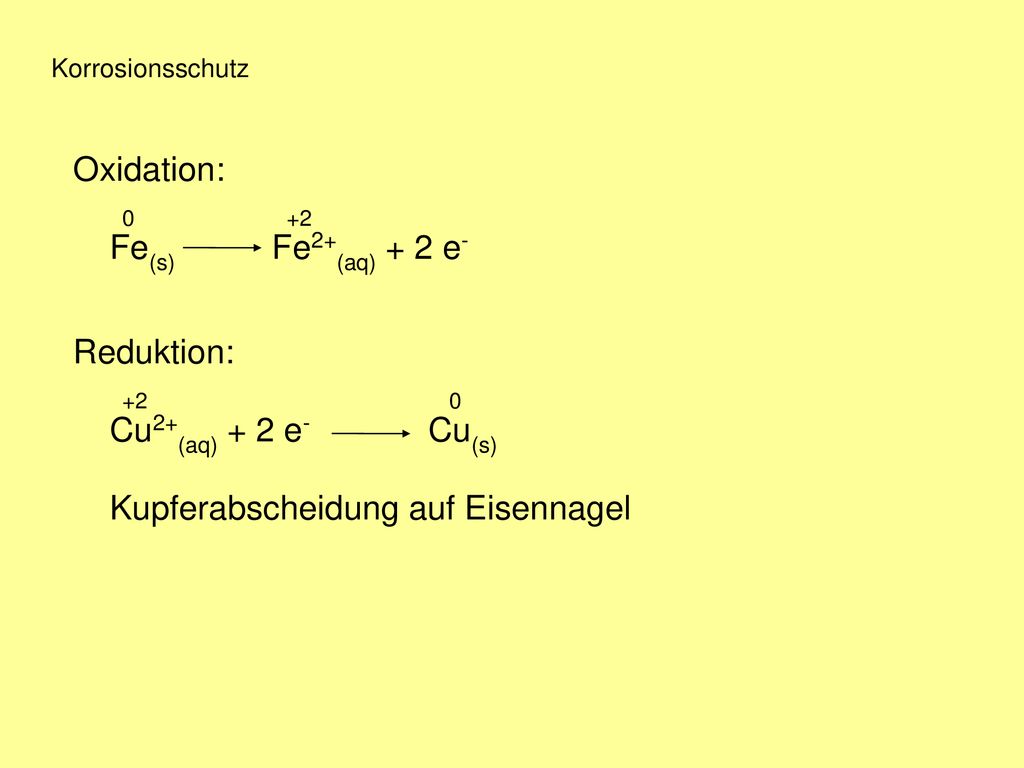

35 Kupferabscheidung auf Eisennagel
Korrosionsschutz Oxidation: Fe(s) Fe2+(aq) + 2 e- Reduktion: Cu2+(aq) + 2 e- Cu(s) Kupferabscheidung auf Eisennagel

36 Schutzwirkung durch Kupfer- bzw. Zinküberzug
Korrosionsschutz Versuch 6 Schutzwirkung durch Kupfer- bzw. Zinküberzug

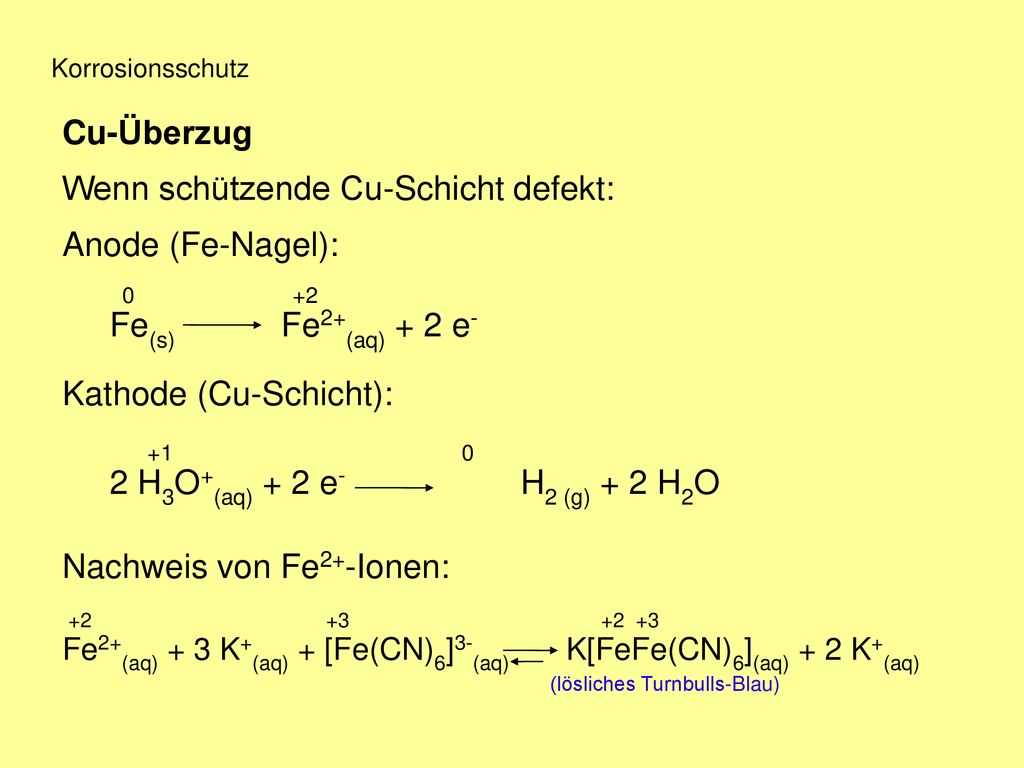

37 Wenn schützende Cu-Schicht defekt: Anode (Fe-Nagel): 0 +2
Korrosionsschutz Cu-Überzug Wenn schützende Cu-Schicht defekt: Anode (Fe-Nagel): Fe(s) Fe2+(aq) + 2 e- Kathode (Cu-Schicht): 2 H3O+(aq) + 2 e- H2 (g) + 2 H2O Nachweis von Fe2+-Ionen: Fe2+(aq) + 3 K+(aq) + [Fe(CN)6]3-(aq) K[FeFe(CN)6](aq) + 2 K+(aq) (lösliches Turnbulls-Blau)

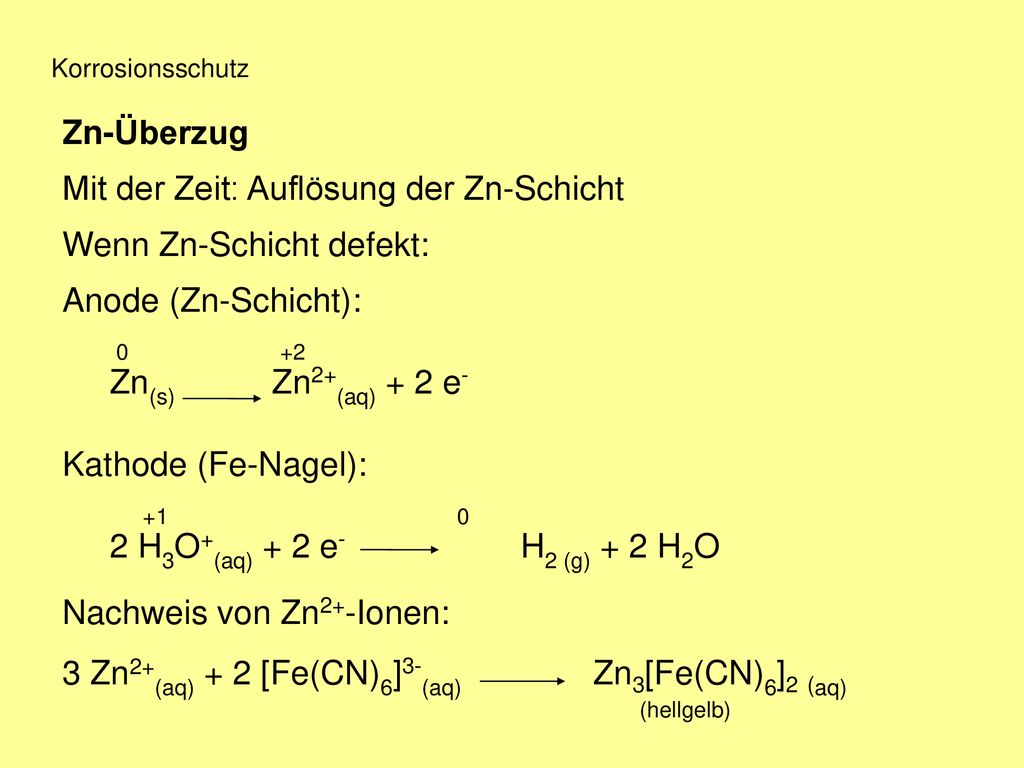

38 0 +2 +1 0 Zn-Überzug Mit der Zeit: Auflösung der Zn-Schicht
Korrosionsschutz Zn-Überzug Mit der Zeit: Auflösung der Zn-Schicht Wenn Zn-Schicht defekt: Anode (Zn-Schicht): Zn(s) Zn2+(aq) + 2 e- Kathode (Fe-Nagel): 2 H3O+(aq) + 2 e- H2 (g) + 2 H2O Nachweis von Zn2+-Ionen: 3 Zn2+(aq) + 2 [Fe(CN)6]3-(aq) Zn3[Fe(CN)6]2 (aq) (hellgelb)

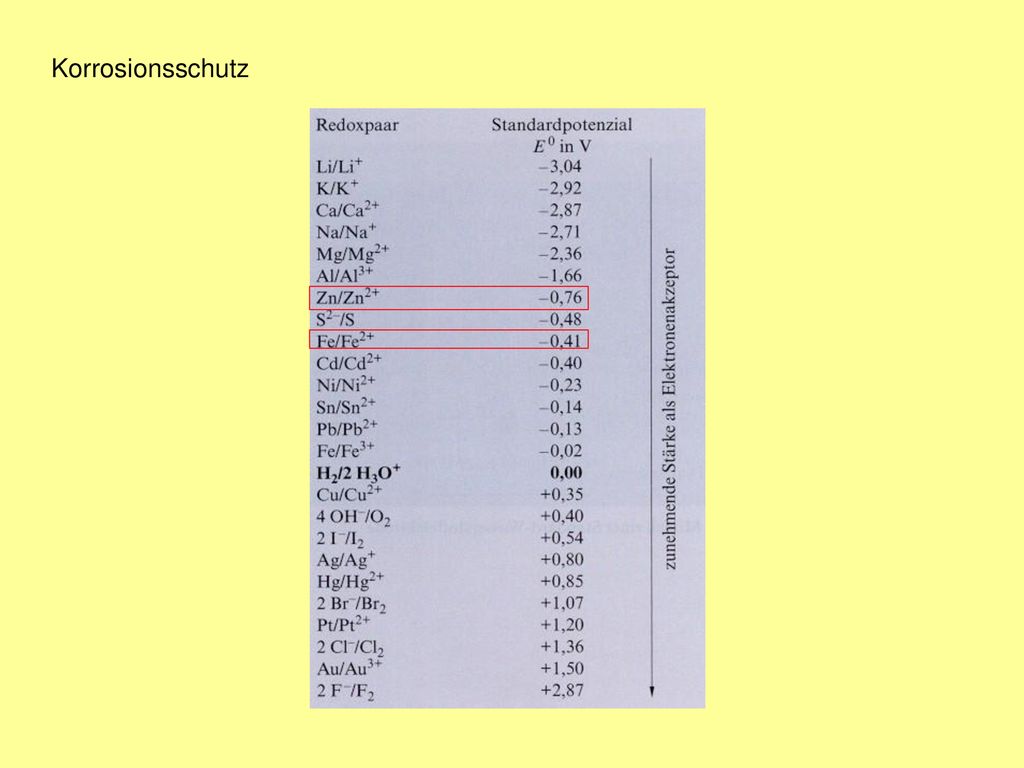

39 Korrosionsschutz

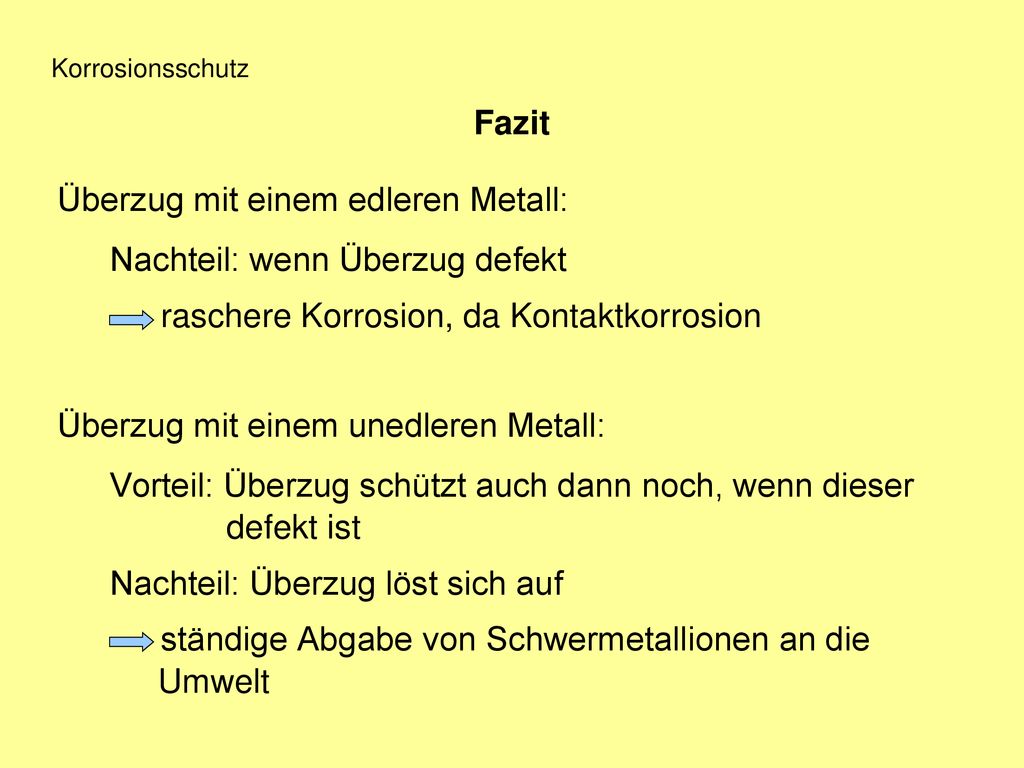

40 Überzug mit einem edleren Metall: Nachteil: wenn Überzug defekt
Korrosionsschutz Fazit Überzug mit einem edleren Metall: Nachteil: wenn Überzug defekt raschere Korrosion, da Kontaktkorrosion Überzug mit einem unedleren Metall: Vorteil: Überzug schützt auch dann noch, wenn dieser defekt ist Nachteil: Überzug löst sich auf ständige Abgabe von Schwermetallionen an die Umwelt

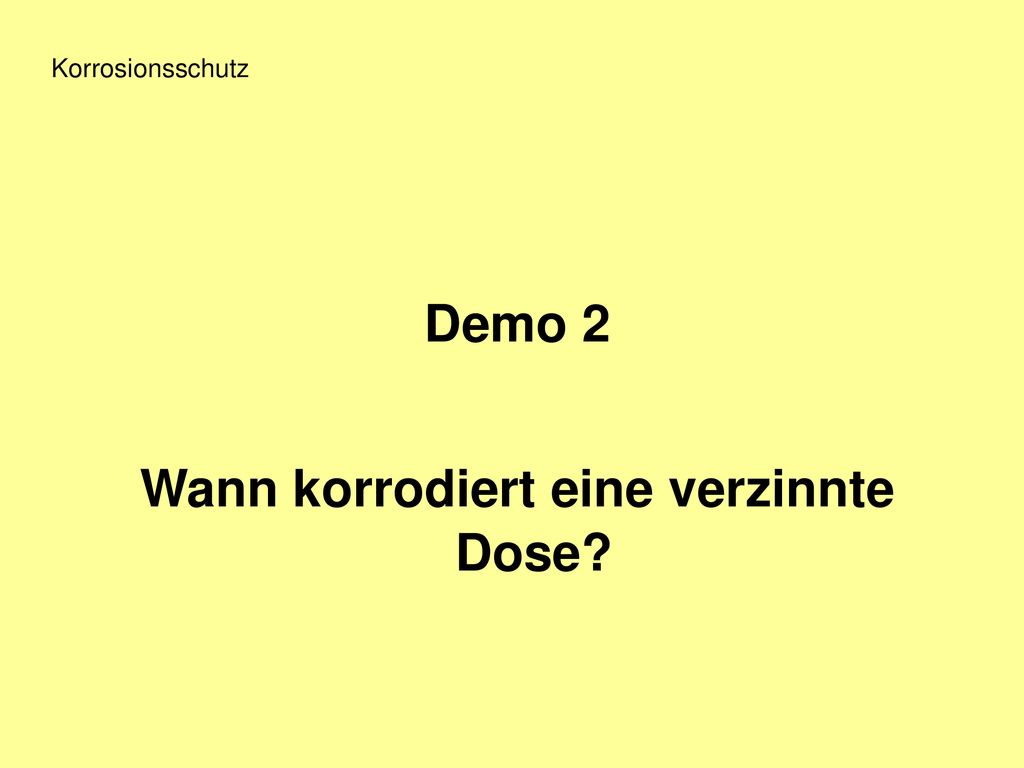

41 Wann korrodiert eine verzinnte Dose?
Korrosionsschutz Demo 2 Wann korrodiert eine verzinnte Dose?

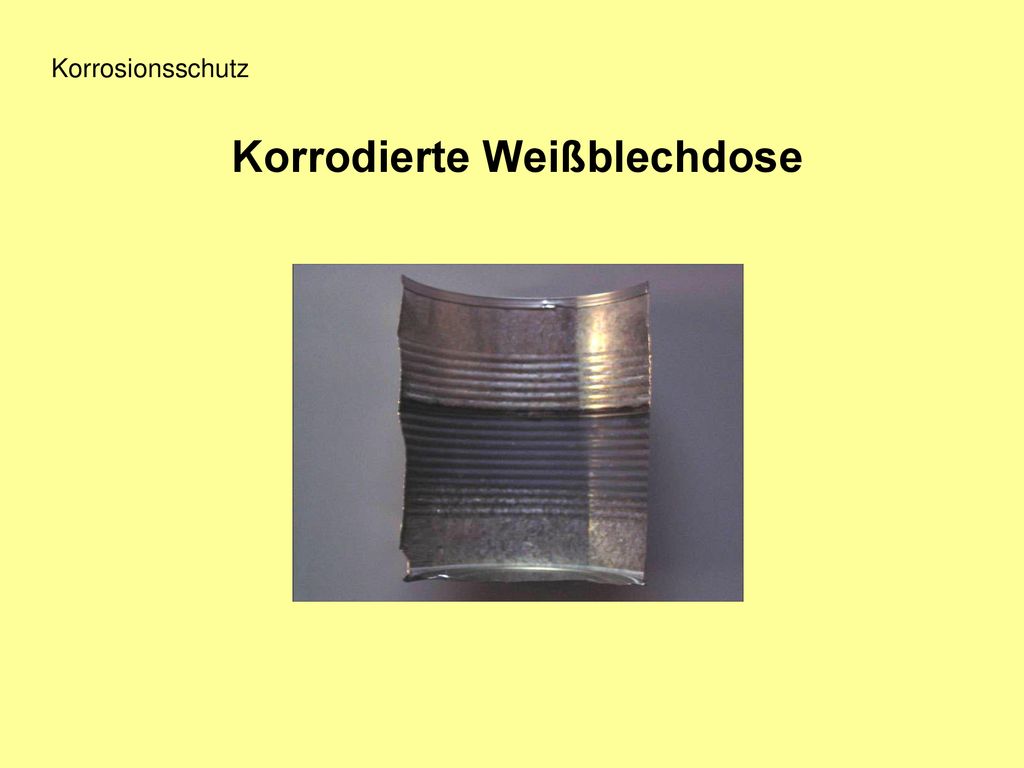

42 Korrodierte Weißblechdose
Korrosionsschutz Korrodierte Weißblechdose

43 Sn(s) + ½ O2 (aq) + 2 H3O+(aq) Sn2+(aq) + 3 H2O
Korrosionsschutz Oxidation: Sn(s) Sn2+(aq) + 2 e- Reduktion: ½ O2 (aq) + H2O + 2 e OH-(aq) OH-(aq) + H3O+(aq) H2O Gesamtreaktion: Sn(s) + ½ O2 (aq) + 2 H3O+(aq) Sn2+(aq) + 3 H2O

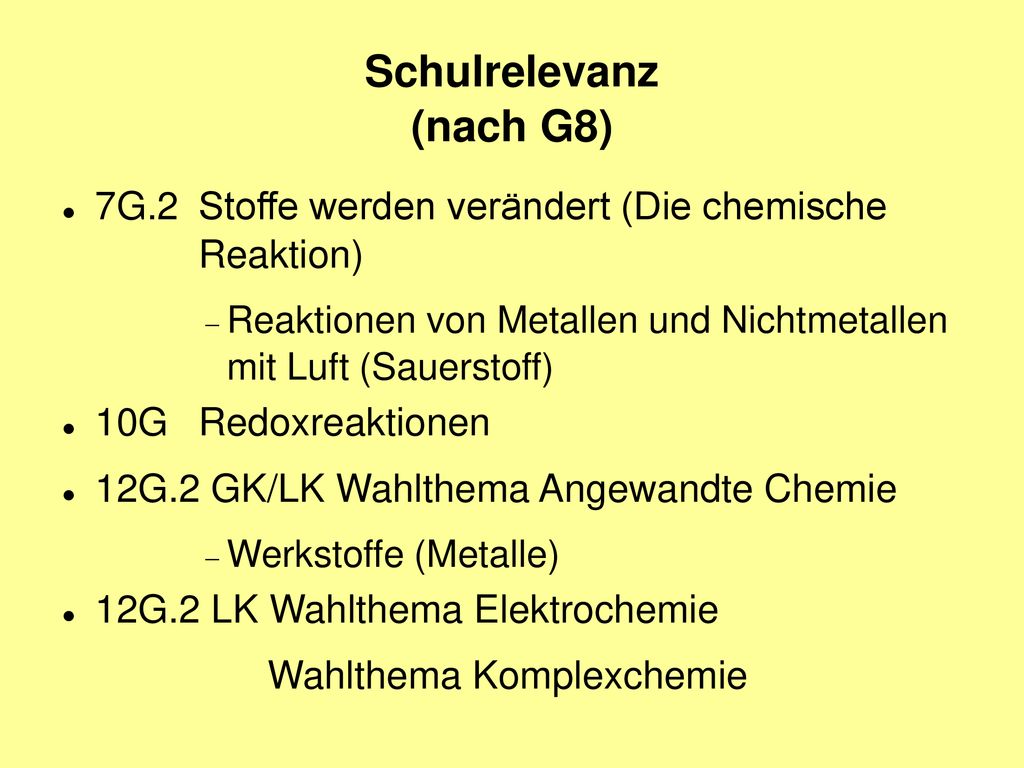

44 Schulrelevanz (nach G8)
7G.2 Stoffe werden verändert (Die chemische Reaktion) Reaktionen von Metallen und Nichtmetallen mit Luft (Sauerstoff) 10G Redoxreaktionen 12G.2 GK/LK Wahlthema Angewandte Chemie Werkstoffe (Metalle) 12G.2 LK Wahlthema Elektrochemie Wahlthema Komplexchemie

45 Vielen Dank für Ihre Aufmerksamkeit!
